DCM dispersion compensation Module board

DCM分散補償モジュール：10～100KM DCM

今すぐお問い合わせダウンロード

カテゴリー

人気商品

製品詳細

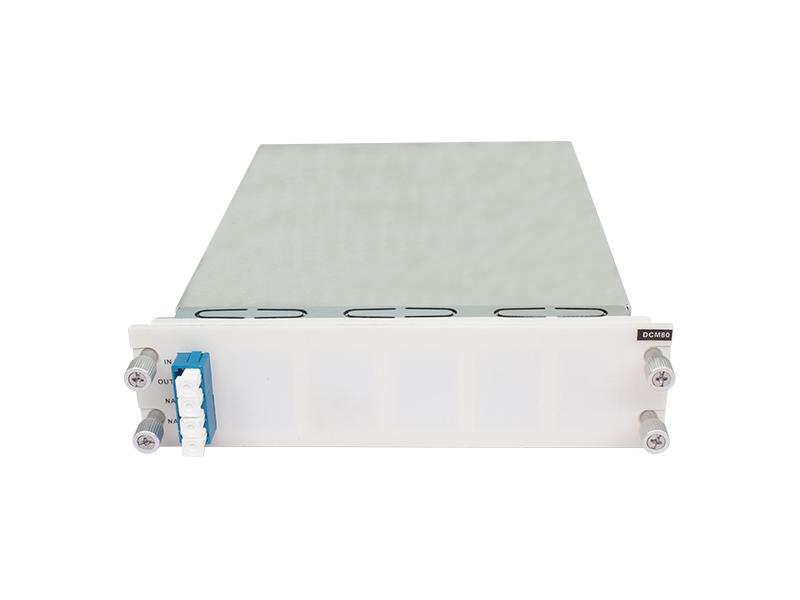

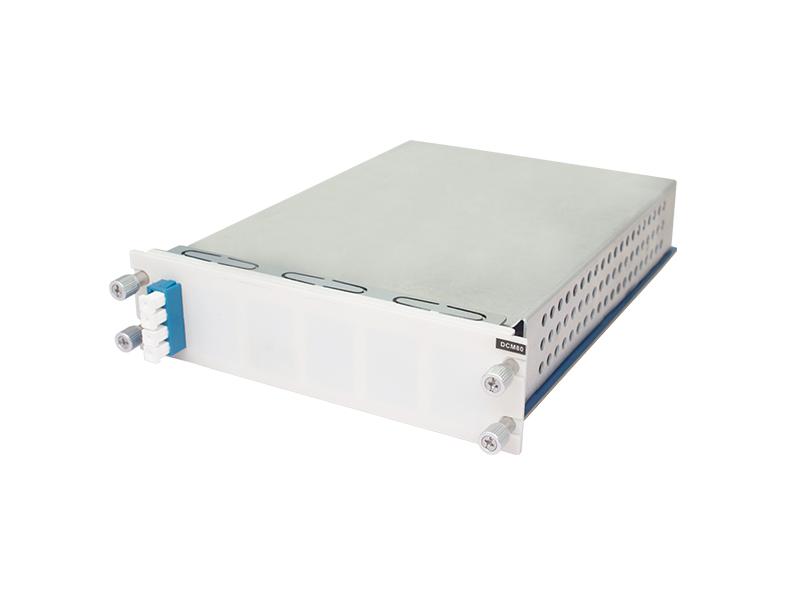

DCM分散補償モジュールボード10~100KM DCM

DCM 負分散光ファイバは、現在のG.652およびG.655規格のシングルモード光ファイバ向けに設計された新しいタイプのシングルモード光ファイバです。G.652光ファイバの波長1550nm付近における分散は正（17～20）ps/nm（km）であり、G.655規格の光ファイバの波長1550nm付近における分散は正（4～6）ps/nm（km）であり、正の分散勾配を有しています。そのため、光ファイバに負分散の分散補償光ファイバを追加することで分散補償を行い、光ファイバ線路全体の分散をほぼゼロにする必要があります。これにより、高速、大容量、長距離通信を実現できます。

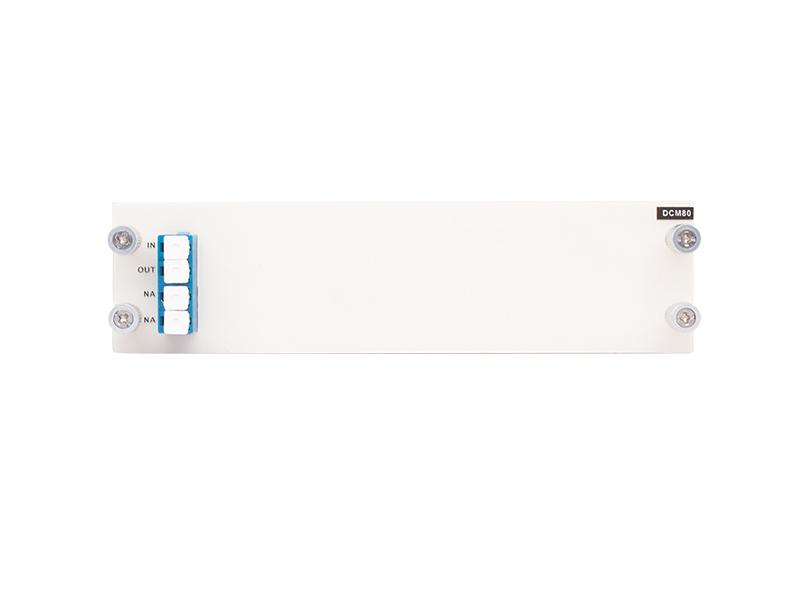

製品パネル

DCM

分散補償原理

分散は光ファイバーの伝送特性の一つで、光パルス信号は光ファイバー内を一定距離伝送すると時間の経過とともに広がり、符号間干渉を引き起こし、誤り率の上昇や通信品質への影響を引き起こします。

データレートが高くなるほど、符号間干渉が発生しやすくなります。
伝送距離が長くなるほど、符号間干渉が発生しやすくなります。

DCM Dispersion Compensation Module

製品仕様

製品モデル	DCM20	DCM40	DCM60	DCM80	DCM100
G.652相当の補償距離	20キロ	40キロ	60キロ	80キロ	100キロ
1545nm波長分散(ps/nm)	-340±20	-670±30	-1000±40	-1340±50	-1670±60
1545nm波長相対分散勾配	0.004±20%(nm-1)
挿入損失	≤3.6 dB	≤4.8dB	≤6.8dB	≤8.7 dB	≤9.7 dB
偏光モード分散	≤0.6 ps	≤0.9 ps	≤1ps	≤1ps	≤1ps
公称単一波入力光パワー	≤0 dBm
