DCM- Dispersion Compensation Fiber Module
DCM-分散補償ファイバーモジュール DCM-分散補償ファイバーモジュール DCM-分散補償ファイバーモジュール DCM-分散補償ファイバーモジュール DCM-分散補償ファイバーモジュール DCM-分散補償ファイバーモジュール

DCM-分散補償ファイバーモジュール

  • 低挿入損失

  • 高い非線形許容力
  • 高コンパクトパッケージ
  • ROHS Complian
今すぐお問い合わせください ダウンロード
  • 製品の詳細

DCM-分散補償ファイバーモジュール


分散補償モジュール（DCM） 色分散によって変形する光信号の形を固定するように設計されています. DCMの主成分はDCF（Dispersion Compensation Fiber）で、1525nmから1565nmの波長範囲内で負の色分散値を持ちます.このモジュールは、フラットな挿入損失とレイテンシを低く維持しながら、高レベルの補償を提供します. DCMをFIBERWDMのEDFAおよびOEOと組み合わせると、DCMはシンプルで信頼性が高く、費用効果の高い長距離トランスポートソリューションを提供し、信号を再生せずにさらに進めることができます.

製品ペナルティ



アプリケーション



長距離トランクネットワーク、またはDWDMシステムでのアプリケーション


仕様


パラメータ

単位

価値

mim

典型的な

最大

分散値

10KM

ps / nm

-320

-318

-340

20KM

-336

-330

-346

40KM

-650

-670

-690

60KM

-970

-1000

-1030

80KM

-1300

-1340

-1380

100KM

-1630

-1680

-1730

120KM

-1950

-2010

-2070

中心波長

nm

1550.12

反射帯域幅（0.5dB）

nm

0.4

挿入損失

20KM

dB

3.5

40KM

5.2

60KM

6.8

80KM

8.0

100KM

9.5

120KM

11.5

PMD

ps

1.0

PDL

dB

0.5

波長安定性

nm

0.07

パッケージ

LGXモジュール

1Uラック


パッケージ情報


DCM LGX boxModule


DCM LGX boxModule

2-slot 1U rack, support plug in 2 DCM module

2スロット1Uラック、2DCMモジュールのサポートプラグイン



注文情報



製品番号

製品説明

DCM-10KM

DCM 10KM LC / UPCプラグインLGXボックス

DCM-20KM

DCM 20KM LC / UPCプラグインLGXボックス

DCM-30KM

DCM 30KM LC / UPCプラグインLGXボックス

DCM-40KM

DCM 40KM LC / UPCプラグインLGXボックス

DCM-60KM

DCM 60KM LC / UPCプラグインLGXボックス

DCM-80KM

DCM 80KM LC / UPCプラグインLGXボックス

DCM-100KM

DCM 100KM LC / UPCプラグインLGXボックス

DCM-120KM

DCM 120KM LC / UPCプラグインLGXボックス

1U02-2LGX

プラグインLGXボックス用の2スロット付き19インチ1Uラック、440 * 230 * 44mm

この商品について知りたいですか？

送る メッセージ
伝言を残す

あなたは私達のプロダクトに興味があり、詳細を知りたいのですが、ここにメッセージを残してください

関連製品
1550nm SOA Optical Pulse Modulation Module 1550nm SOA光パルス変調モジュール
FiberWDM社が開発したパルス変調モジュールは、半導体電気光学変調器をコア変換デバイスとして用いた狭パルス変調モジュールです。入力変調信号はSMAインターフェースを介して外部トリガおよび変調されます。内部の変調駆動回路が電気光学スイッチを変調します。このモジュールは、高速立ち上がり時間、高いパルス消光比、優れた安定性、そして使いやすさを特徴としており、様々な光ファイバセンシングアプリケーションにおいて、従来の電気光学変調器や音響光学変調器の理想的な代替品となります。
続きを読む

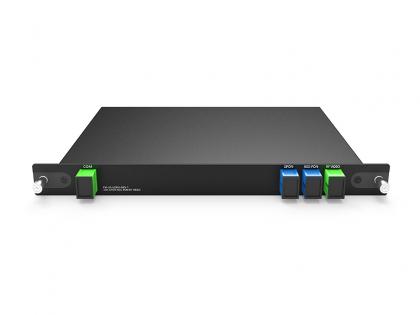

3CH WDM GPON XGS-PON And RF Video Plug-in LGX Box 3CH WDM GPON XGS-PONおよびRFビデオプラグインLGXボックス215 * 150 * 20MM
