FiberWDM社が開発したパルス変調モジュールは、半導体電気光学変調器をコア変換デバイスとして用いた狭パルス変調モジュールです。入力変調信号はSMAインターフェースを介して外部トリガおよび変調されます。内部の変調駆動回路が電気光学スイッチを変調します。このモジュールは、高速立ち上がり時間、高いパルス消光比、優れた安定性、そして使いやすさを特徴としており、様々な光ファイバセンシングアプリケーションにおいて、従来の電気光学変調器や音響光学変調器の理想的な代替品となります。

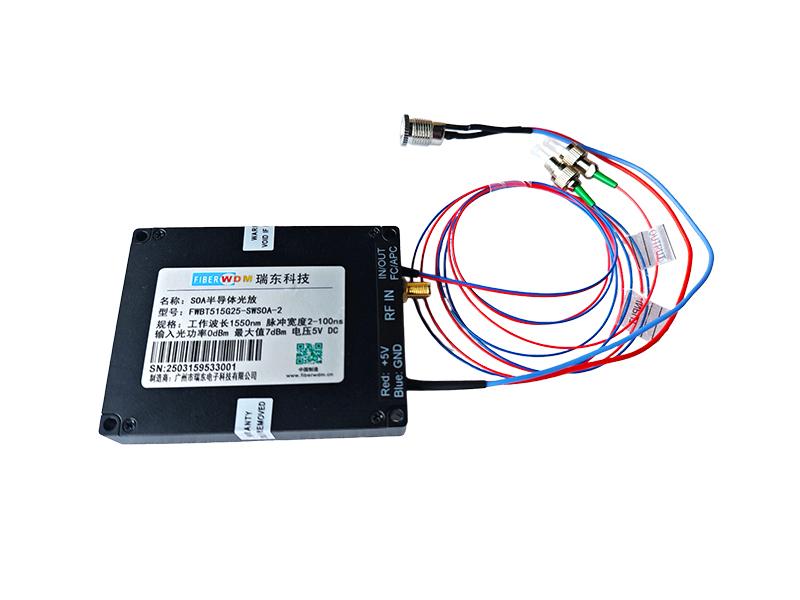

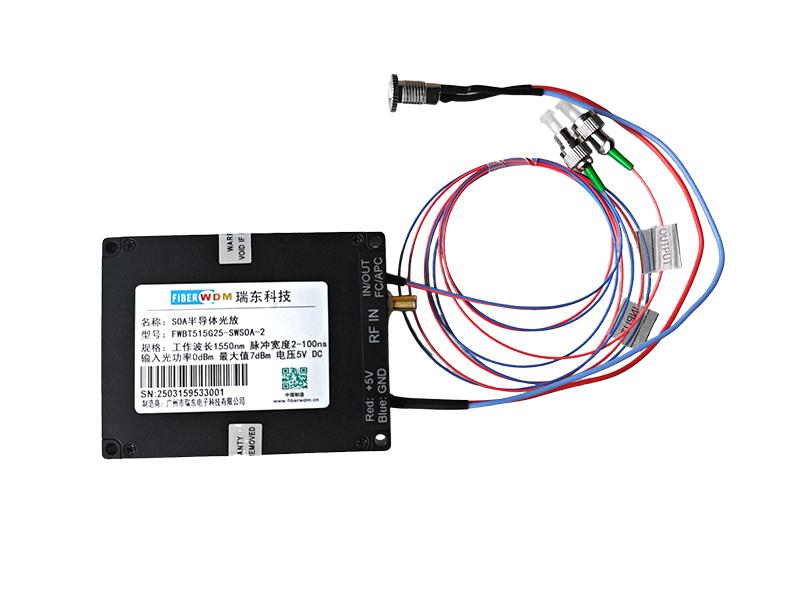

1550nm SOA光パルス変調モジュールパルス幅: 2～100ns、入力電力: -30～5dBm、出力電力: -5～10dBm、5V、FC/APC、0.9MM 0.5M、モジュールサイズ: 90x38.5x15mm
FWBT515G25-SWSOA-2
製品の特徴
あなた パルス幅と繰り返し率は調整可能
あなた コンパクトな構造
あなた 高い消光比
アプリケーション
あなた 光ファイバー通信
あなた 光ファイバーセンシング。
あなた ライダー
製品仕様
|
パラメータ |
ユニット |
最小 |
タイプ |
マックス |
|
動作波長 |
ナノメートル |
- |
1550 |
- |
|
入力光パワー |
dBm |
-30 |
0 | 5 |
|
出力光パワー |
dBm |
-5 |
- | 10 |
|
パルス幅 |
ns |
2 | - | 100 |
|
入力パルス電流 @1 |
ミリアンペア |
0 | - | 350 |
|
変調周波数 |
キロヘルツ |
0.1 | - | 1000 |
|
出力ピーク電力 |
ミリワット |
- | 10 | 30 |
|
立ち上がり/立ち下がり時間 |
ns |
- | 3 | 6 |
|
変調消光比（高/低レベル） |
デシベル |
60 | - | - |
|
光遮断消光比 |
デシベル |
- | 55 | - |
|
動作温度範囲 |
°C |
-5 |
- | 55 |
|
保管温度範囲 |
°C |
-40 |
- | 85 |
|
繊維の種類 |
- |
SMまたはPM |
- | - |
|
供給電圧 |
VDC |
5 | ||
|
入力変調信号 |
- |
TTLパルス信号 |
||
|
寸法 |
んん |
90x38.5x15 |
||
|
通信プロトコル |
- |
RS485 |
||
|
動作モード |
- |
外部トリガー |
||
注1:最大入力パルス電流は 350mA を超えてはなりません。超えるとデバイスが損傷する可能性があります。

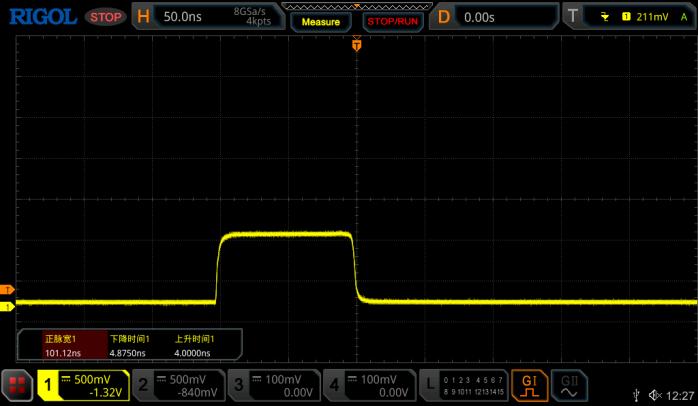

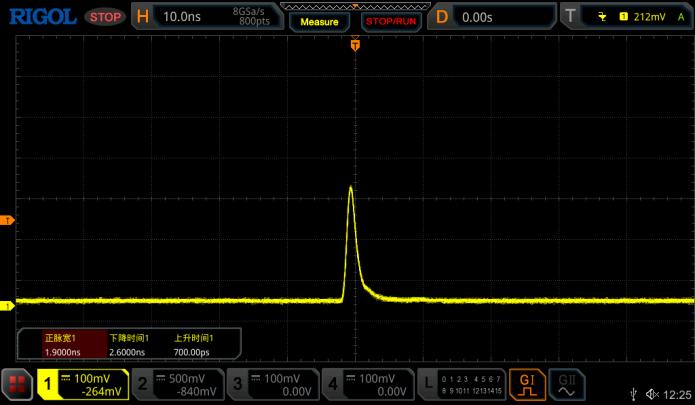

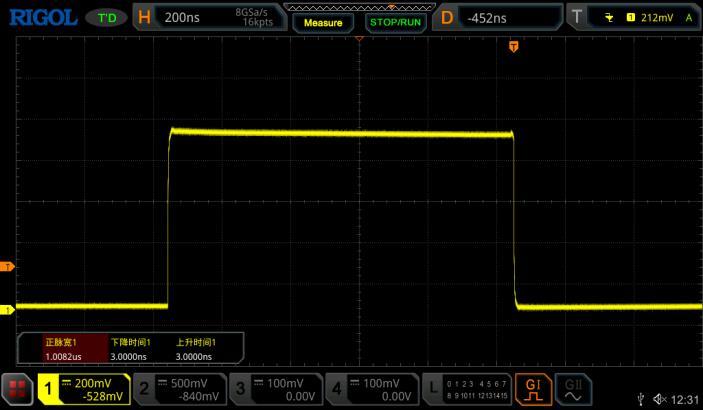

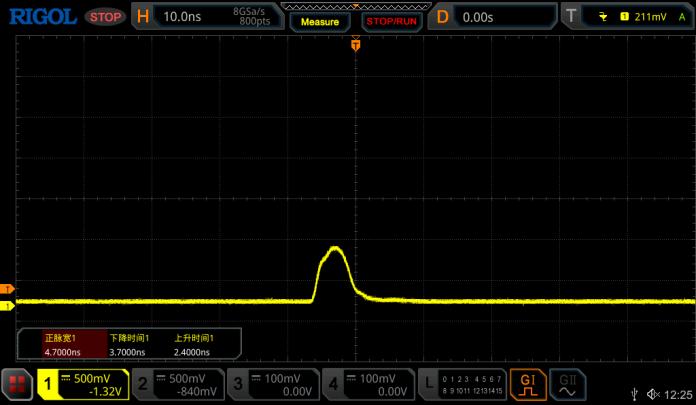

パルス波形
注文情報
|
PN |
説明 |
|
FWBT515G25-SWSOA-2 |
1550nm SOA光パルス変調モジュール、パルス幅2～100ns、入力電力範囲-30～5dBm、出力電力範囲-5～10dBm、5V電圧、FC/APCコネクタ、0.9mm、0.5mファイバ、モジュールサイズ90x38.5x15mm |
