400G OSFP-RHS LR4 10km EMLトランシーバモジュール

400G OSFP-RHS LR4 10km EMLトランシーバモジュール

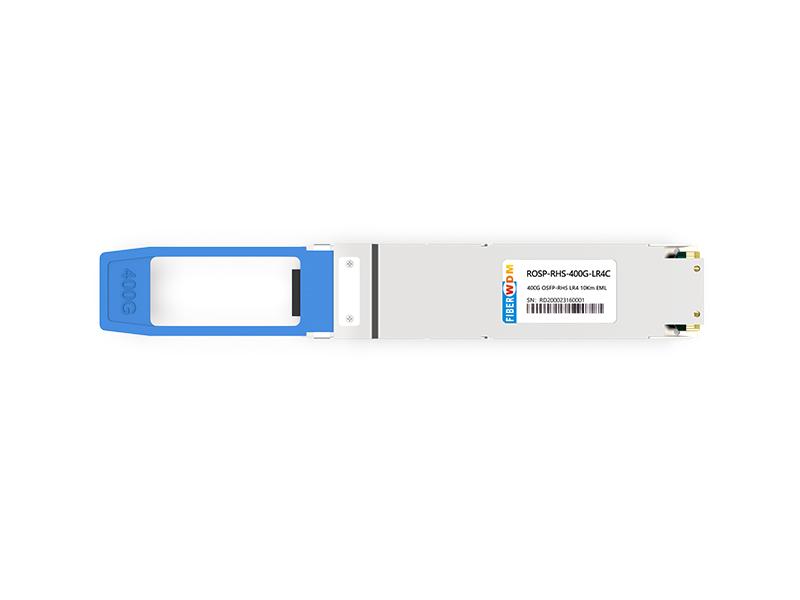

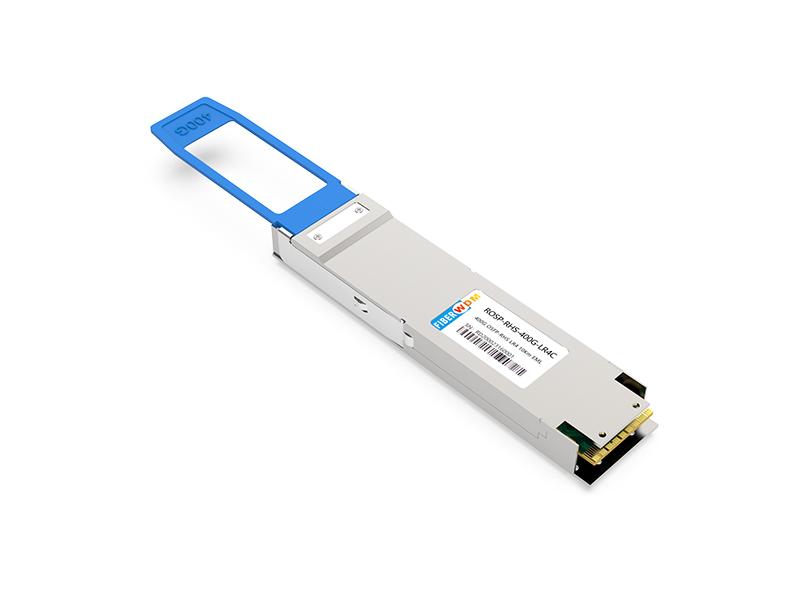

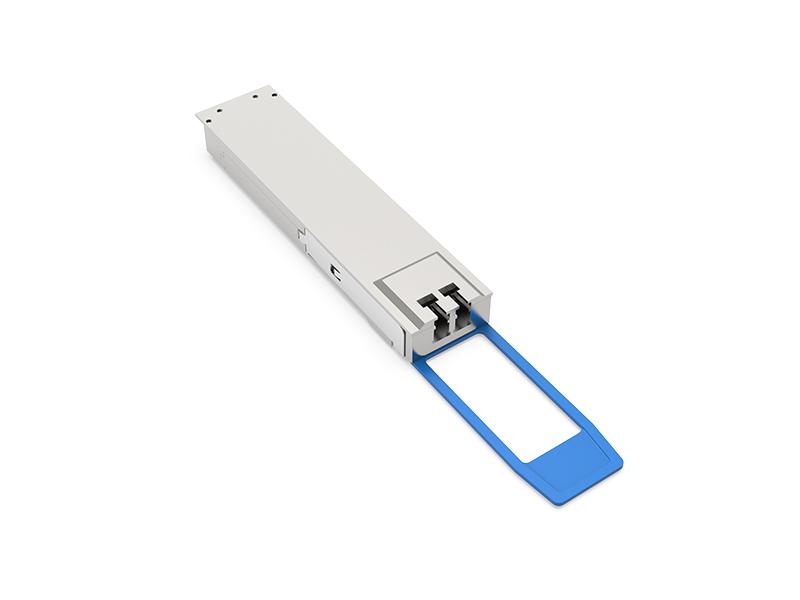

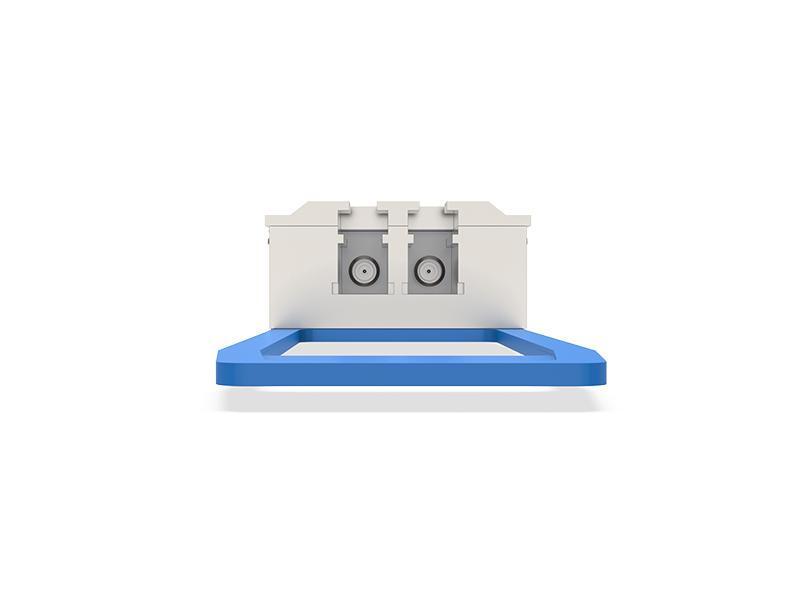

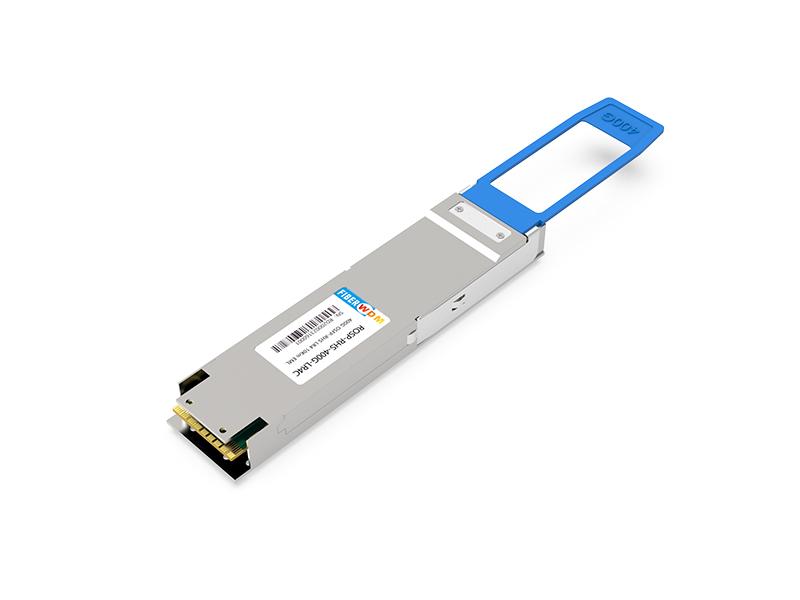

ROSP-RHS-400G-LR4C

説明

このFIBERWDM ROSP-RHS-400G-LR4C製品は、10km光通信アプリケーション向けに設計されています。本モジュールは、4チャネルの100Gb/s（PAM4）電気入力データを4チャネルのCWDM光信号に変換し、それらを1チャネルに多重化して400Gb/s光伝送を実現します。一方、受信側では、400Gb/s光入力を4チャネルのCWDM光信号に光逆多重化し、4チャネルの100Gb/s（PAM4）電気出力データに変換します。

このモジュールは、CWDM4 1271/1291/1311/1331nm中心波長の4つの独立したチャネルを搭載し、チャネルあたり100Gで動作します。送信パスには、4つの独立したEMLドライバとEMLレーザー、および光マルチプレクサが組み込まれています。受信パスでは、光デマルチプレクサが4チャネルフォトダイオードアレイに接続されています。

400GBASEデータセンター向けの、コスト効率に優れ、消費電力も低いソリューションです。温度、湿度、EMI干渉など、最も過酷な外部動作条件にも耐えられるよう設計されています。このモジュールは、2線式シリアルインターフェースを介してアクセスでき、非常に高い機能性と機能統合性を備えています。

特徴

• 4チャンネル全二重トランシーバーモジュール
• チャネルあたり最大106.25Gの伝送データレート
• 4x106.25Gbps PAM4トランスミッターとPAM4レシーバー
• ホットプラグ可能なOSFP-RHSフォームファクタとCMIS準拠
• 400G-LR4技術仕様に準拠
• 消費電力 <10W
• 最大リンク長10km G.652 SMF（KP-FEC付き）
• 内蔵デジタル診断機能
• 動作ケース温度 0°C ～ +70°C
• 3.3V電源電圧
• RoHS準拠（鉛フリー）

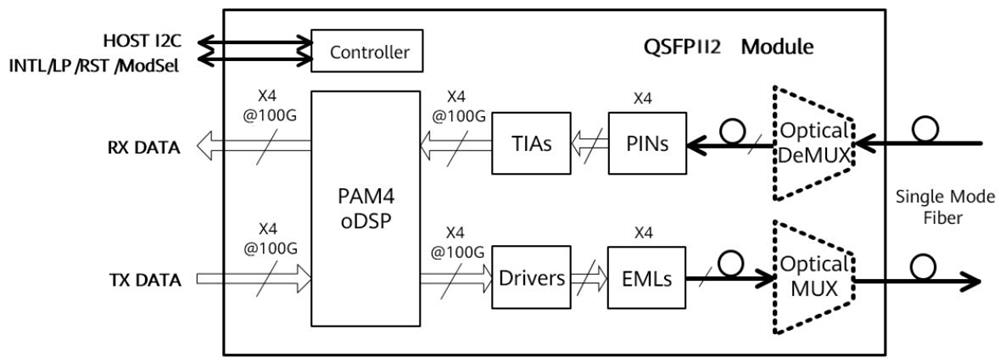

図1. モジュールブロック図

絶対最大定格

推奨動作条件

電気仕様

注記：

1) BER=2.4E-4; PRBS31Q@53.125GBd。 FEC前

2) 差動入力電圧振幅は、TxnP と TxnN 間で測定されます。

3) 差動出力電圧振幅は、RxnP と RxnN 間で測定されます。

光学特性

表3 - 光学特性

注記：

1) TP3の適合試験信号でBER = 2.4E-4 Pre-FECで測定

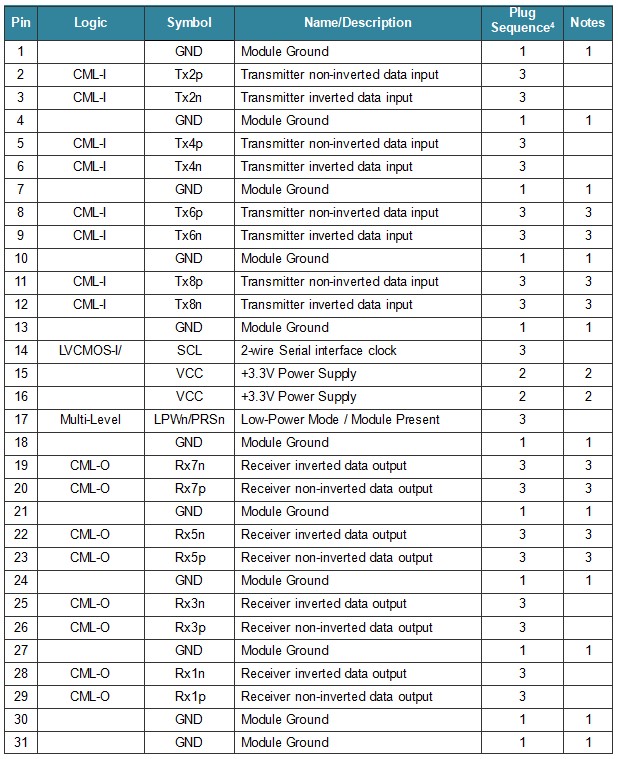

ピンの説明

注記：

1): GNDは、OSFP-RHSモジュールの信号および電源（コモン）を表す記号です。OSFP-RHSモジュール内ではすべて共通であり、特に明記されていない限り、すべての電圧はこの電位を基準としています。これらの電位は、ホストボードの信号コモングランドプレーンに直接接続してください。

2): VCCはOSFP-RHS電源であり、同時に供給する必要があります。コネクタピンはそれぞれ最大1.5Aの電流定格を備えています（15～20Wの高電力モジュールには最大2.0Aの電流が必要です）。

3): OSFP-RHSでは接続されていません。

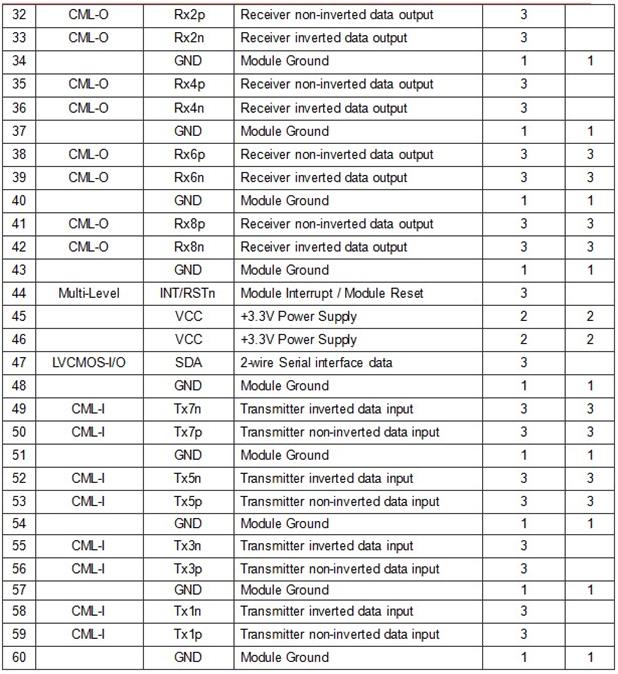

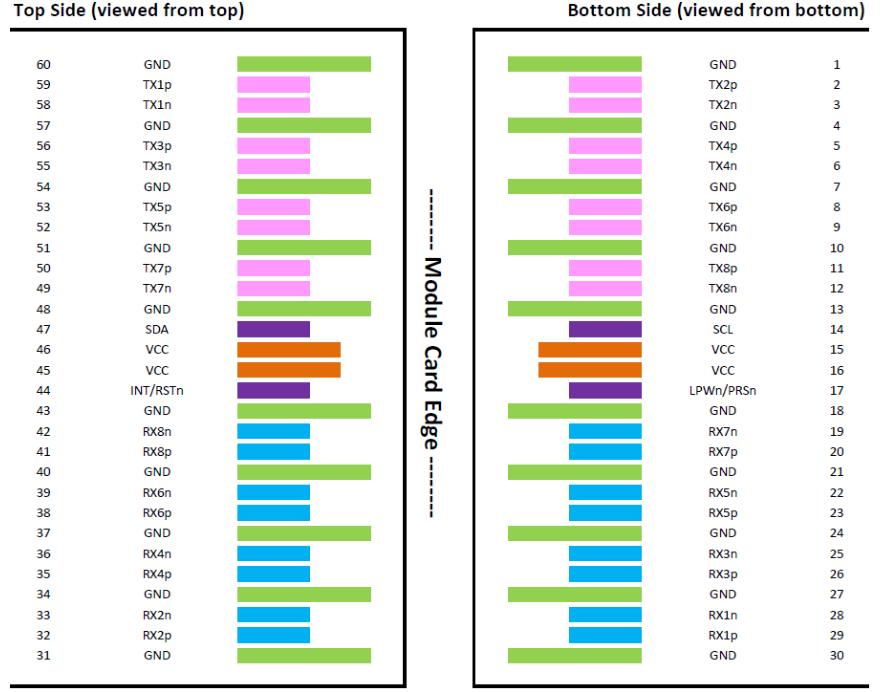

図2. OSFP-RHSモジュールのコンタクト割り当て

INT/RSTnピン

INT/RSTnは、モジュールがホストに割り込みを発生させる機能と、ホストがモジュールをリセットする機能を持つ二重の機能信号です。図3に示す回路は、マルチレベル信号伝送を可能にし、双方向の直接的な信号制御を提供します。リセットはホスト側ではアクティブロー信号で、モジュール側ではアクティブロー信号に変換されます。割り込みはモジュール側ではアクティブハイ信号で、ホスト側ではアクティブハイ信号に変換されます。INT/RSTn信号は3つの電圧ゾーンで動作し、モジュールのリセット状態とホストの割り込み状態を示します。

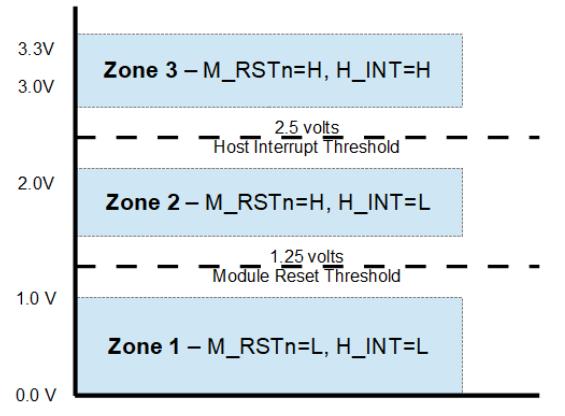

図3. INT/RSTn電圧ゾーン

LPWn/PRSnピン

LPWn/PRSnは、ホスト側が低電力モードを通知し、モジュール側がモジュール接続状態を通知する二重機能信号です。図4に示す回路は、マルチレベル信号伝送を可能にし、双方向の直接信号制御を可能にします。低電力モードはホスト側でアクティブロー信号となり、モジュール側でアクティブロー信号に変換されます。モジュール接続状態はモジュール側のプルダウン抵抗によって制御され、ホスト側でアクティブローのロジック信号に変換されます。

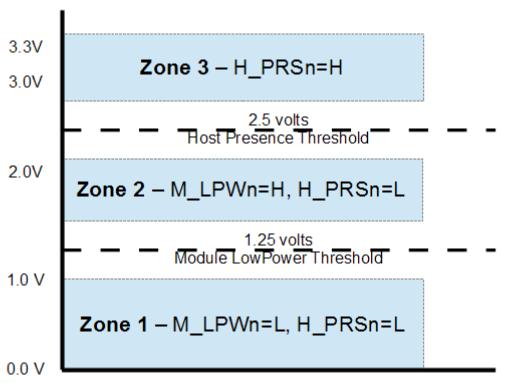

図4. LPWn/PRSn電圧ゾーン

OSFPホストボードとモジュールのブロック図

図 5 は、ホスト ボードと OSFP モジュールの接続の例のブロック図です。

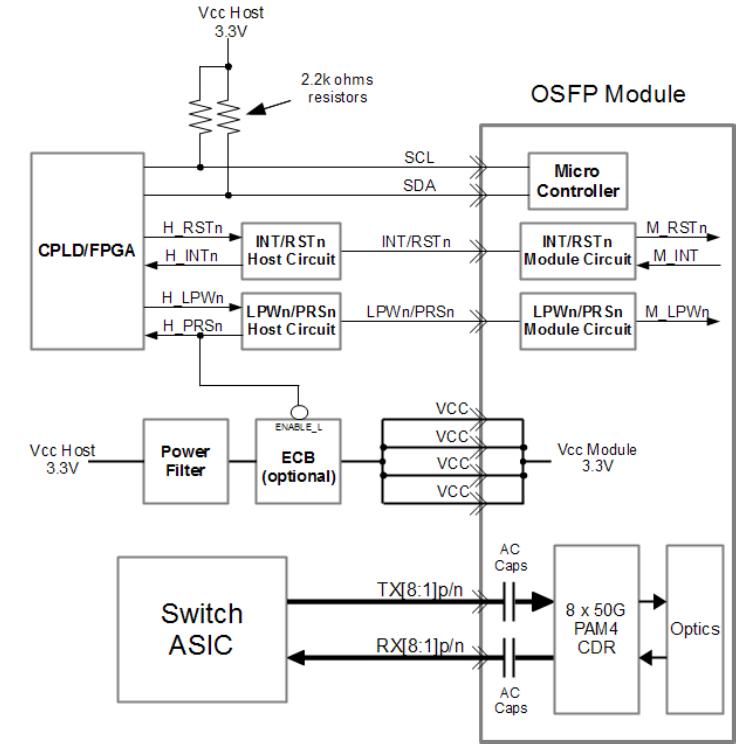

図5. ホストボードとモジュールのブロック図

診断モニタリングインターフェース

すべてのFIBERWDM OSFP-RHS製品には、デジタル診断モニタリング機能が搭載されています。2線式シリアルインターフェースにより、ユーザーはモジュールと通信できます。

メモリ構造とマッピング

これにより、ホストが直接アクセスできる管理メモリが 256 バイトに制限され、下位メモリ (アドレス 00h ～ 7Fh) と上位メモリ (アドレス 80h ～ FFh) に分割されます。

最も基本的なモジュールを除くすべてのモジュールには、より大きなアドレス指定可能な管理メモリが必要です。これは、128バイトのページ構造と、より大きな内部管理メモリ空間から任意の128バイトページをホストアドレス指定可能な空間である上位メモリに動的にマッピングするメカニズムによってサポートされています。

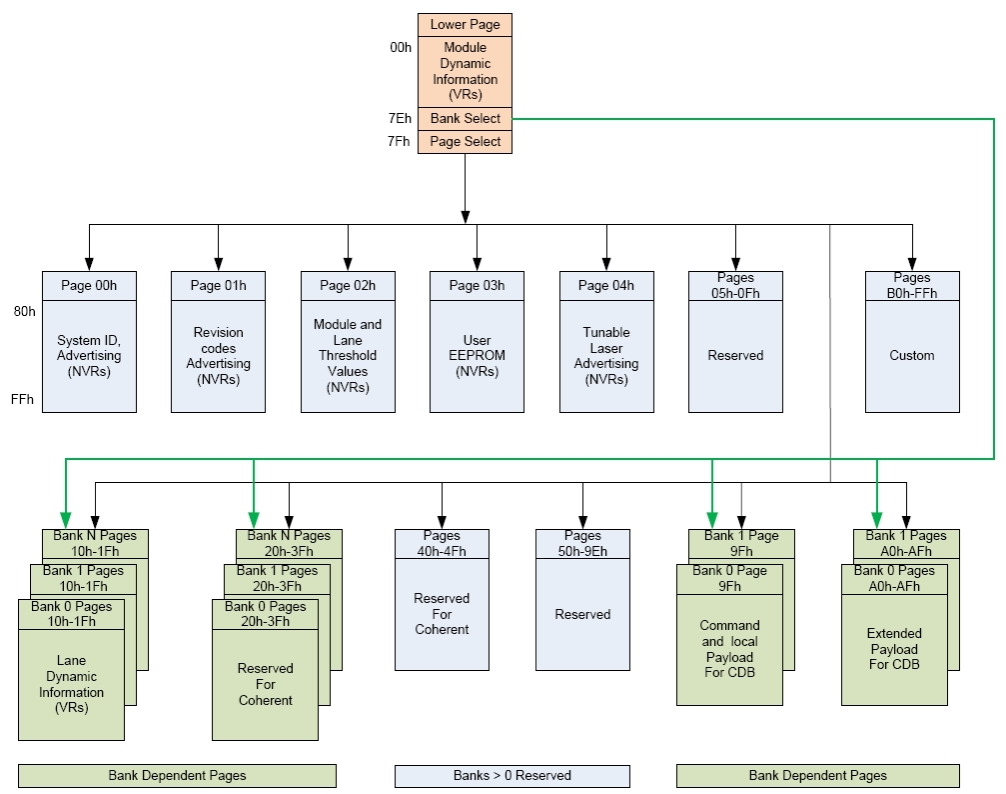

追加の内部管理メモリ2のアドレス構造を図4に示します。モジュール内の管理メモリは、128バイトの一意かつ常にホストアクセス可能なアドレス空間（下位メモリ）と、それぞれ128バイトの複数の上位アドレスサブ空間（ページ）として構成されており、上位メモリではそのうちの1つだけがホストとして表示されます。複数のインスタンスが存在するページ（例えば、同じページ番号を持つページバンクが存在する場合）については、第2レベルのページ選択が可能です。

この構造は、パッシブ銅線モジュール用のフラットな256バイトメモリをサポートし、フラグやモニターなどの下位メモリ内のアドレスへのタイムリーなアクセスを可能にします。シリアルID情報やしきい値設定など、タイムクリティカルではないエントリは、下位ページのページ選択機能を使用してアクセスできます。より複雑なモジュールで、大量の管理メモリを必要とする場合、ホストは必要に応じて、各ページをホストがアドレス指定可能な上位メモリアドレス空間に動的にマッピングする必要があります。

注：管理メモリマップは、QSFPメモリマップを大部分参考に設計されています。このメモリマップは、8つの電気レーンに対応し、必要なメモリ空間を制限するために変更されています。QSFPと同様に、単一アドレス方式が採用されています。ページングは、ホストとモジュール間のタイムクリティカルなやり取りを可能にするために使用されています。

サポートされているページ

管理メモリマップの基本256バイトサブセットは、すべてのCMIS準拠デバイスに必須です。その他の部分は、ページングされたメモリモジュール、またはモジュールによってアドバタイズされた場合にのみ利用可能です。サポートされている管理メモリ空間のアドバタイズに関する詳細は、CMIS V4.0を参照してください。

特に、下位メモリとページ00hのサポートは、パッシブ銅線ケーブルを含むすべてのモジュールで必須です。したがって、これらのページは常に実装されています。また、すべてのページングメモリモジュールでは、ページ01h、02h、およびページ10hと11hのバンク0のサポートも必須です。

ページ10h～1Fhのバンク0は、最初の8レーン用のレーン固有レジスタを提供し、追加のバンクはそれぞれ追加の8レーンをサポートします。ただし、バンク間の情報の割り当てはページ固有であり、8レーンのデータのグループ化とは関係がない場合があります。

この構造により、追加のページを割り当てることで、特定の種類のモジュールのアドレス空間を拡張できます。さらに、追加のページバンクも割り当てられます。

図4. QSFP112 メモリマップ

機械寸法

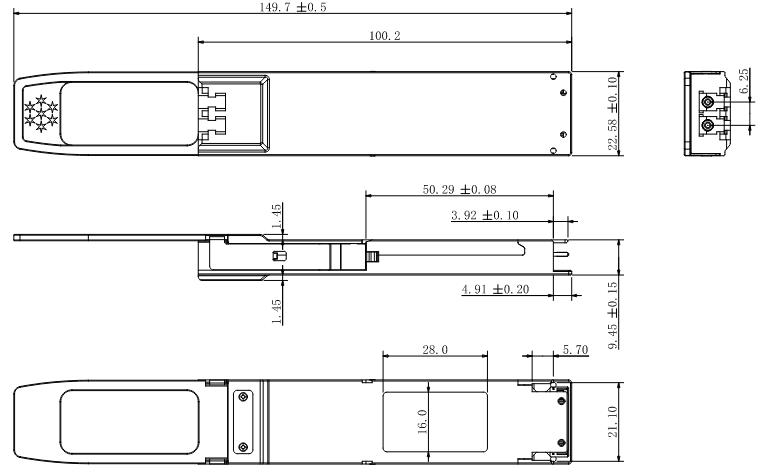

図5. 機械仕様

規制コンプライアンス

FIBERWDM ROSP-RHS-400G-LR4Cトランシーバはクラス1レーザー製品です。以下の規格の要件を満たしています。

参考文献

1. OSFP MSA

2. CMIS 4.0

3. 400G-LR4 技術仕様

4. IEEE802.3ck

5. OIF CEI-112G-VSR-PAM4

注意：

ここに指定された以外の制御や調整、あるいは手順の実行は、危険な放射線被曝につながる可能性があります。

注文情報

重要なお知らせ

本データシートに記載されている性能数値、データ、および説明資料は代表値であり、特定の注文または契約に適用される前に、FIBERWDMによる書面による具体的な確認が必要です。FIBERWDMの継続的な改善方針に従い、仕様は予告なく変更される場合があります。
