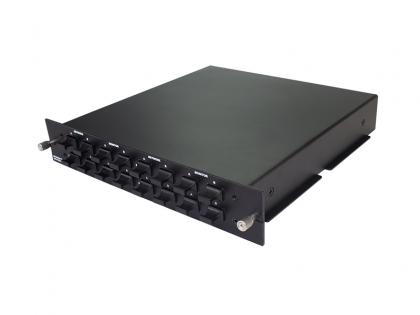

24* OTAP パッシブ ネットワーク光タップ LC/UPC 1U ラック

部品番号

OTAP-82

OTAP-73

OTAP-64

OTAP-55

分割比率

80/20

70/30

60/40

50/50

タップ

最大24回線のネットワークトラフィックコピー

動作波長（nm）

1310/1550nm

ネットワーク挿入損失(dB)

≤1.0

≤1.7

≤2.5

≤3.4

モニター挿入損失 (dB)

≤7.7

≤5.7

≤4.5

≤3.4

損失均一性 (dB)

≤0.8

リターンロス (dB)

≥55

PDL (dB)

≤0.15

指向性（dB）

≥55

ファイバータイプ

SMF-28eまたは顧客指定

コネクタ

LC/UPC

寸法(mm)

440*277*44ミリメートル

動作温度（℃）

-40 ~ +85

部品番号

OTAP-55-M3/OTAP-55-M4

分割比率

50/50

タップ

最大24回線のネットワークトラフィックコピー

動作波長（nm）

850nm

ネットワーク挿入損失(dB)

≤3.8

モニター挿入損失 (dB)

≤3.8

損失均一性 (dB)

≤0.8

リターンロス (dB)

≥55

PDL (dB)

≤0.15

指向性（dB）

≥55

ファイバータイプ

OM3またはOM4の顧客指定

コネクタ

LC/UPC

寸法(mm)

440*277*44ミリメートル

動作温度（℃）

-40 ~ +85

       部品番号

仕様

OTAP-82

1*OTAP（1回線ネットワークトラフィックコピー）、80:20 SM 1310/1550nm LC/UPC OTAPモジュール

OTAP-73

1*OTAP（1回線ネットワークトラフィックコピー）、70:30 SM 1310/1550nm LC/UPC OTAPモジュール

OTAP-64

1*OTAP（1回線ネットワークトラフィックコピー）、60:40 SM 1310/1550nm LC/UPC OTAPモジュール

OTAP-55

1*OTAP（1回線ネットワークトラフィックコピー）、50:50 SM 1310/1550nm LC/UPC OTAPモジュール

OTAP-55-M3

1*OTAP（1回線ネットワークトラフィックコピー）、50:50 MM OM3 850nm LC/UPC OTAPモジュール

OTAP-55-M4

1*OTAP（1回線ネットワークトラフィックコピー）、50:50 MM OM4 850nm LC/UPC OTAPモジュール

1U-24タップ

24 チャネル OTAP を保持するための 24 スロット モジュール 440*277*44MM
