1600G OSFP1600 2xDR4トランシーバは、シングルモード光ファイバー（SMF）上でPAM4変調方式により最大212.5Gbps（チャネルあたり）のデータレートでシリアル光データリンクを送受信するように設計されています。高性能Sipho変調器を内蔵した、小型フォームファクタのホットプラグ対応トランシーバモジュールです。1600Gイーサネット仕様およびOSFP MSAに準拠しています。

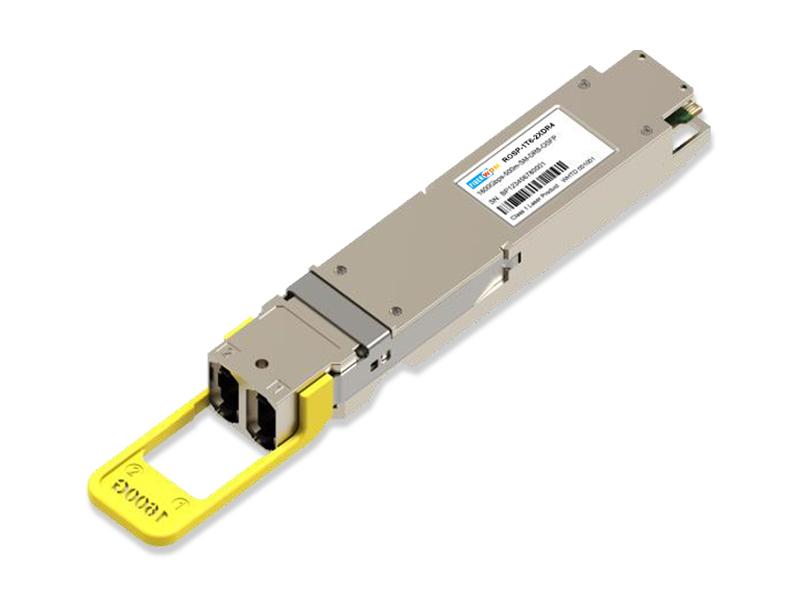

1600G OSFP1600 2xDR4 500M 1.6T 光トランシーバ
ROSP-1T6-2XDR4
1600G OSFP1600 2xDR4トランシーバは、シングルモード光ファイバー（SMF）上でPAM4変調方式により最大212.5Gbps（チャネルあたり）のデータレートでシリアル光データリンクを送受信するように設計されています。高性能Sipho変調器を内蔵した、小型フォームファクタのホットプラグ対応トランシーバモジュールです。1600Gイーサネット仕様およびOSFP MSAに準拠しています。
特徴
|
アプリケーション
|
標準
|
仕様
（特に記載がない限り、推奨動作条件下でテストされています）
|
パラメータ |
分 |
タイプ |
マックス |
ユニット |
注記 |
|
送信特性 |
|||||
|
信号速度 |
106.25 -50ppm |
106.25 |
106.25 +50ppm |
GBd |
|
|
変調形式 |
PAM4 |
||||
|
波長 |
1304.5 |
1311 |
1317.5 |
ナノメートル |
|
|
サイドモード抑制比（SMSR） |
30 |
デシベル | |||
|
平均発射パワー |
-3.3 1つの |
4 |
dBm |
||
|
外部光変調振幅(OMA 外側 ） |
4.2 |
dBm |
|||
|
外部光変調振幅（OMA） 外側 ） |
|||||
|
TDECQ < 0.9 dBの場合 |
-0.3 |
dBm |
|||
|
0.9 dB ≤ max(TECQ,TDECQ) ≤ 3.4 dBの場合 |
-1.2 + 最大値(TECQ、TDECQ) |
dBm |
|||
|
PAM4(TDECQ)の送信機および分散アイクロージャ |
3.4 | デシベル | |||
|
消光比 |
3.5 |
デシベル |
|||
|
送信機遷移時間 |
8 |
追伸 |
|||
|
OFF送信機の平均発射電力 |
-15 |
dBm |
|||
|
リン 21.4 OMA |
-139 |
dB/Hz |
|||
|
光リターンロス許容範囲 |
21.4 |
デシベル |
|||
|
送信機反射率 |
-26 |
デシベル |
|||
|
受信特性 |
|||||
|
信号速度 |
106.25 -50ppm |
106.25 |
106.25 +50ppmc |
GBd |
|
|
変調形式 |
PAM4 |
|
|||
|
波長 |
1304.5 |
1311 |
1317.5 |
ナノメートル |
|
|
損傷閾値 |
5 |
dBm |
|||
|
平均受信電力 |
-5.8 d |
4 |
dBm |
||
|
受信電力（OMA 外側 ） |
4.2 |
dBm |
|||
|
受信機の反射率 |
-26 |
デシベル |
|||
|
パラメータ |
分 |
タイプ |
マックス |
ユニット |
|
受信感度（OMA 外側 ）TECQ < 0.9 dBの場合 |
-3.4 |
dBm |
||
|
0.9 dB ≤ TECQ ≤ SECQの場合 |
-4.3+TECQ |
dBm |
||
|
ストレス受信感度（OMA 外側 ） |
-0.9 |
dBm |
||
|
ストレス受信機感度テストの条件: |
||||
|
PAM4（SECQ）のストレス下眼閉鎖 |
3.4 |
デシベル |
||
|
OMA各アグレッサーレーンの外側 |
2.9 |
dBm |
||
注文情報
|
部品番号 |
仕様 |
応用 |
||||||||
|
パッケージ |
データレート |
変調器 |
光学 力 |
検出器 |
感度 |
温度 |
到着 |
その他 |
||
|
ROSP-1T6 -2XDR4 |
OSFP 1600 |
1600G |
ジャック |
-3.3～4dBm |
PD |
<-3.4dBm @2.4E-4 |
15～70℃ |
500メートル |
RoHS |
イーサネット |
絶対最大定格
|
パラメータ |
シンボル |
ユニット |
分 |
マックス |
|
保管温度 |
Ts |
℃ | -20 | +85 |
|
相対湿度 |
RH |
% | 5 | 85 |
|
電源電圧 |
Vcc |
V | -0.3 | +3.6 |
推奨動作条件
|
パラメータ |
シンボル |
ユニット |
分 |
タイプ |
マックス |
|
動作ケース温度 |
TC |
℃ | 15 | 70 | |
|
電源電圧 |
Vcc |
V |
3.135 |
3.3 | 3.465 |
|
消費電力 |
パソコン |
W | 30 |
光インターフェース

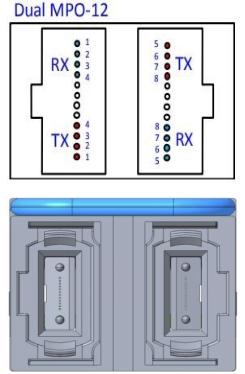

図1. 光レーンシーケンス
注記： 光インターフェースは8°APCデュアルMPO-12です。レーンシーケンスは図1のとおりです。

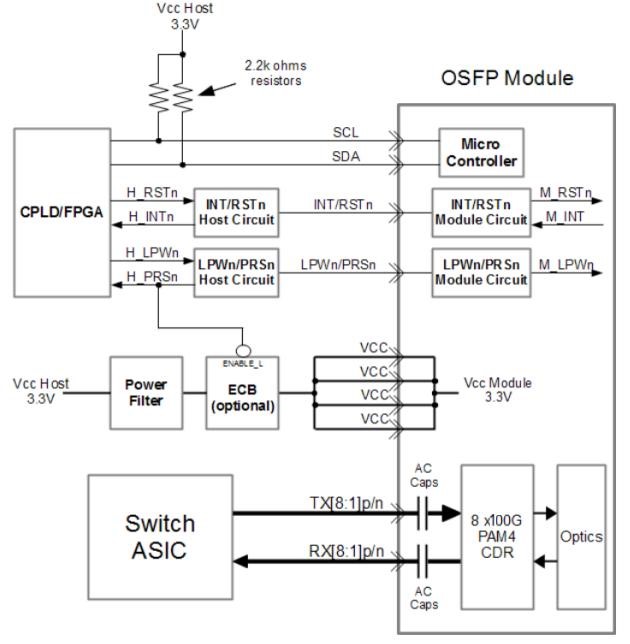

原理図
図2. モジュール原理図
電気港の定義
|
パラメータ |
分 |
タイプ |
マックス |
ユニット |
注記 |
|
供給電圧 |
3.135 |
3.465 |
V |
||
|
信号速度、各車線 |
106.25 -50ppm |
106.25 |
106.25 +50ppm |
GBd |
|
|
モジュール入力特性 |
|||||
|
差動ピークツーピーク入力電圧許容範囲 |
1200 |
mV |
TP1a |
||
|
ピークツーピークACコモンモード電圧許容範囲（最小） 低周波、VCMLF フルバンド、VCMFB |
32 80 |
mV |
TP1a |
||
|
差動終端の不一致 |
10 | % |
TP1 |
||
|
モジュールのストレス入力許容値 |
IEEE P802.3dj™/D1.1を参照 176E.6.12と176E.6.13 |
TP1a |
|||
|
シングルエンド電圧許容範囲 |
-0.4 |
3.3 | V |
TP1a |
|
|
DCコモンモード電圧許容範囲 |
-0.35 | 2.85 | V |
TP1 |
|
|
モジュール出力特性 |
|||||
|
ACコモンモードピークツーピーク電圧（最大） 低周波、VCMLF フルバンド、VCMFB |
30 60 |
mV |
TP4 |
||
|
差動ピークツーピーク出力電圧（最大） |
1200 |
TP4 |
|||
|
出力が有効 |
30 |
mV |
TP4 |
||
|
出力無効 |
1.9 |
mV |
TP4 |
||
|
DCコモンモード電圧 |
V |
TP4 |
|||
|
実効リターンロス |
未定 |
デシベル |
TP4 |
||
|
コモンモードからコモンモードへのリターンロス |
方程式 （179～179） |
デシベル |
TP4 |
||
|
コモンモードから差動モードへのリターンロス |
方程式 （179～179） |
デシベル |
TP4 |
||
|
送信機定常電圧 |
0.4 | V |
TP4 |
||
|
送信機定常電圧 |
0.6 | V |
TP4 |
||
|
線形近似パルスピーク比 |
未定 |
TP4 |
|||
|
レベル分離不一致比 |
0.95 |
TP4 |
|||
|
送信機出力波形 |
|
||||
|
パラメータ |
分 |
タイプ |
マックス |
ユニット |
注記 |
|
すべてのタップのステップサイズの絶対値 |
0.005 |
||||
|
すべてのタップのステップサイズの絶対値 |
0.025 |
||||
|
c(–3)の最小状態における値 |
-0.06 | ||||
|
c(–2)の最大状態における値 |
0.12 | ||||
|
c(–1)の最小状態における値 |
-0.34 |
||||
|
c(0)の最小状態における値 |
0.5 | ||||
|
c(1)の最小状態における値 |
-0.2 | ||||
|
信号対雑音歪み比 |
33.5 |
デシベル |
TP4 |
||
|
信号対残留符号間干渉比 |
28 |
デシベル |
TP4 |
||
|
出力ジッタ(J RMS03 ） |
0.023 |
UI |
|
||
|
出力ジッタ(EOJ 03 ） |
0.025 |
UI |
|
||
|
出力ジッタ(J4U 03 ） |
0.118 |
UI |
|
||
|
IIC通信 |
|||||
|
IICクロック周波数 |
100 | 1000 |
kHz |
|
|
|
クロックストレッチ |
500 |
私たち |
|
||
|
データインホールド時間 |
0 |
私たち |
|
||
|
データ入力セットアップ時間 |
0.1 |
私たち |
|
||
ピンの説明

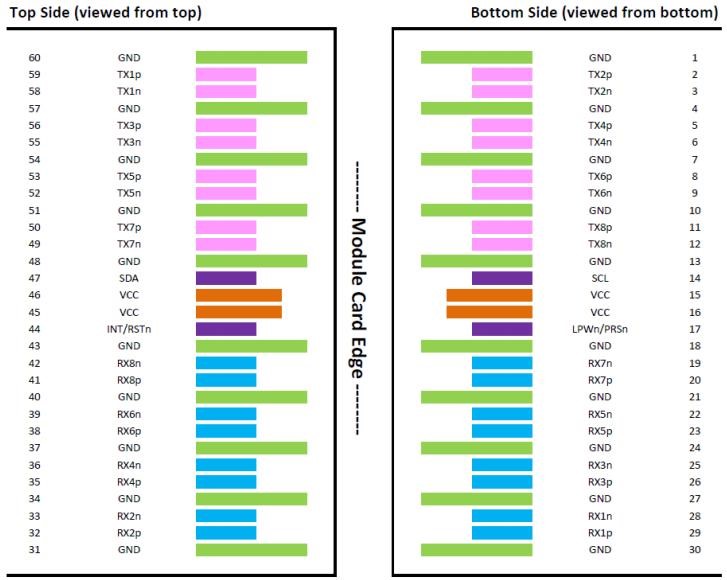

図3. 電気ピン配置の詳細
|
名前 |
方向 |
説明 |
|
TX[8:1]p |
入力 |
差動ペアをホストからモジュールに送信します。 |
|
TX[8:1]n |
入力 |
|
|
RX[8:1]p |
出力 |
モジュールからホストへの差動ペアを受信します。 |
|
RX[8:1]n |
出力 |
|
|
SCL |
ビディール |
2線式シリアルクロック信号。ホスト側で3.3Vへのプルアップ抵抗が必要です。 |
|
SDA |
ビディール |
2線式シリアルデータ信号。ホスト側で3.3Vへのプルアップ抵抗が必要です。 |
|
LPWn/PRSn |
ビディール |
ホストからモジュールへの低電力制御と、モジュールからホストへのモジュール存在表示のためのマルチレベル信号。 |
|
INT/RSTn |
ビディール |
モジュールからホストへの割り込み要求とホストからモジュールへのリセット制御用のマルチレベル信号。 |
|
VCC |
力 |
モジュール用の3.3V電源。 |
|
GND |
地面 |
モジュールのグランド。ロジックと電源のリターンパス。 |

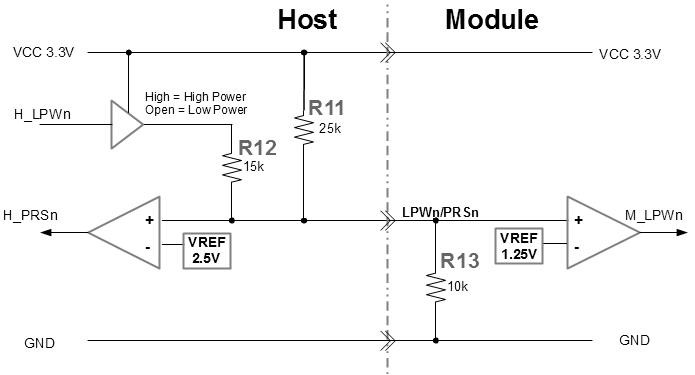

注1：LPWn/PRSnは、ホスト側が低電力モードを通知し、モジュール側がモジュール接続状態を通知する二重の機能を持つ信号です。下図に示す回路は、マルチレベル信号伝送を可能にし、双方向の直接信号制御を実現します。低電力モードはホスト側でアクティブロー信号となり、モジュール側でアクティブロー信号に変換されます。モジュール接続状態はモジュール側のプルダウン抵抗によって制御され、ホスト側でアクティブローロジック信号に変換されます。
図2 LPWn/PRSn回路

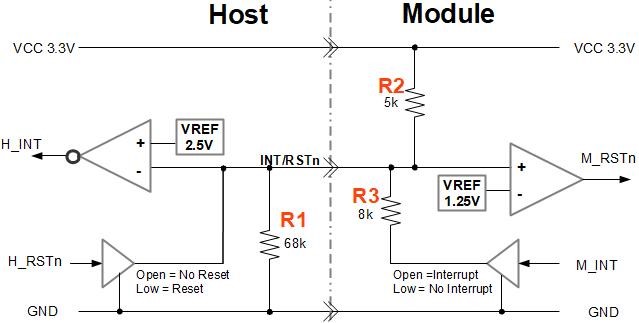

注2：INT/RSTnは、モジュールがホストに割り込みを発生させる機能と、ホストがモジュールをリセットする機能を持つ二重の機能を持つ信号です。下図に示す回路は、マルチレベル信号伝送を可能にし、双方向の直接的な信号制御を可能にします。リセットはホスト側ではアクティブロー信号で、モジュール側ではアクティブロー信号に変換されます。割り込みはモジュール側ではアクティブハイ信号で、ホスト側ではアクティブハイ信号に変換されます。
図3 INT/RSTn回路

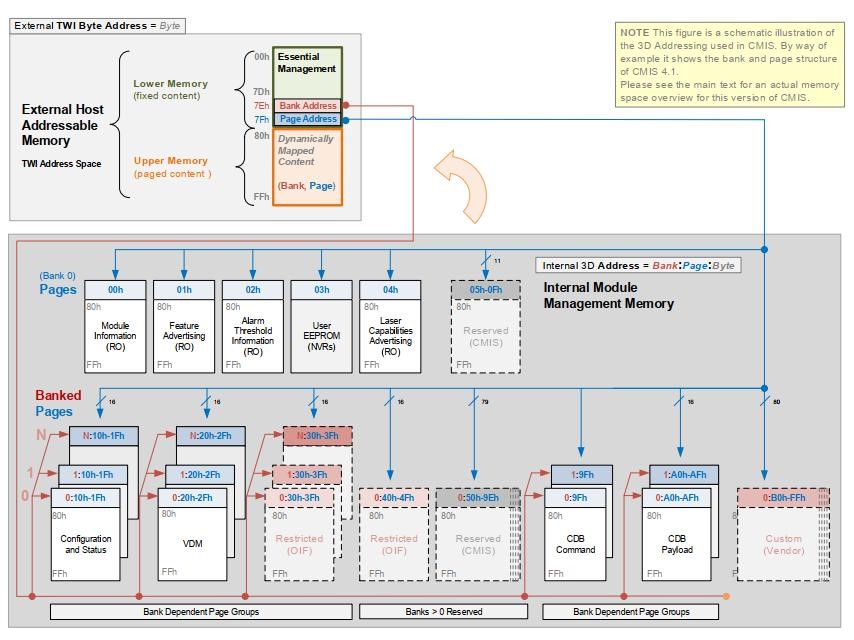

モジュールメモリマップ
図4 デジタル診断メモリマップ
ホストボード電源フィルタリング

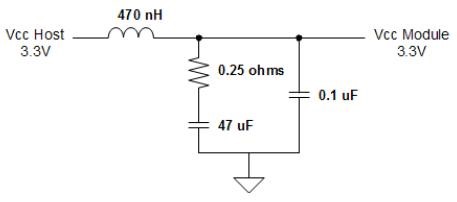

図5は、ホストボード上の3.3V電源フィルタの実装例を示しています。電源フィルタに代替回路を使用する場合でも、この例のフィルタと同じフィルタ特性を満たす必要があります。
図5 モジュールテスト用の基準電源フィルタ

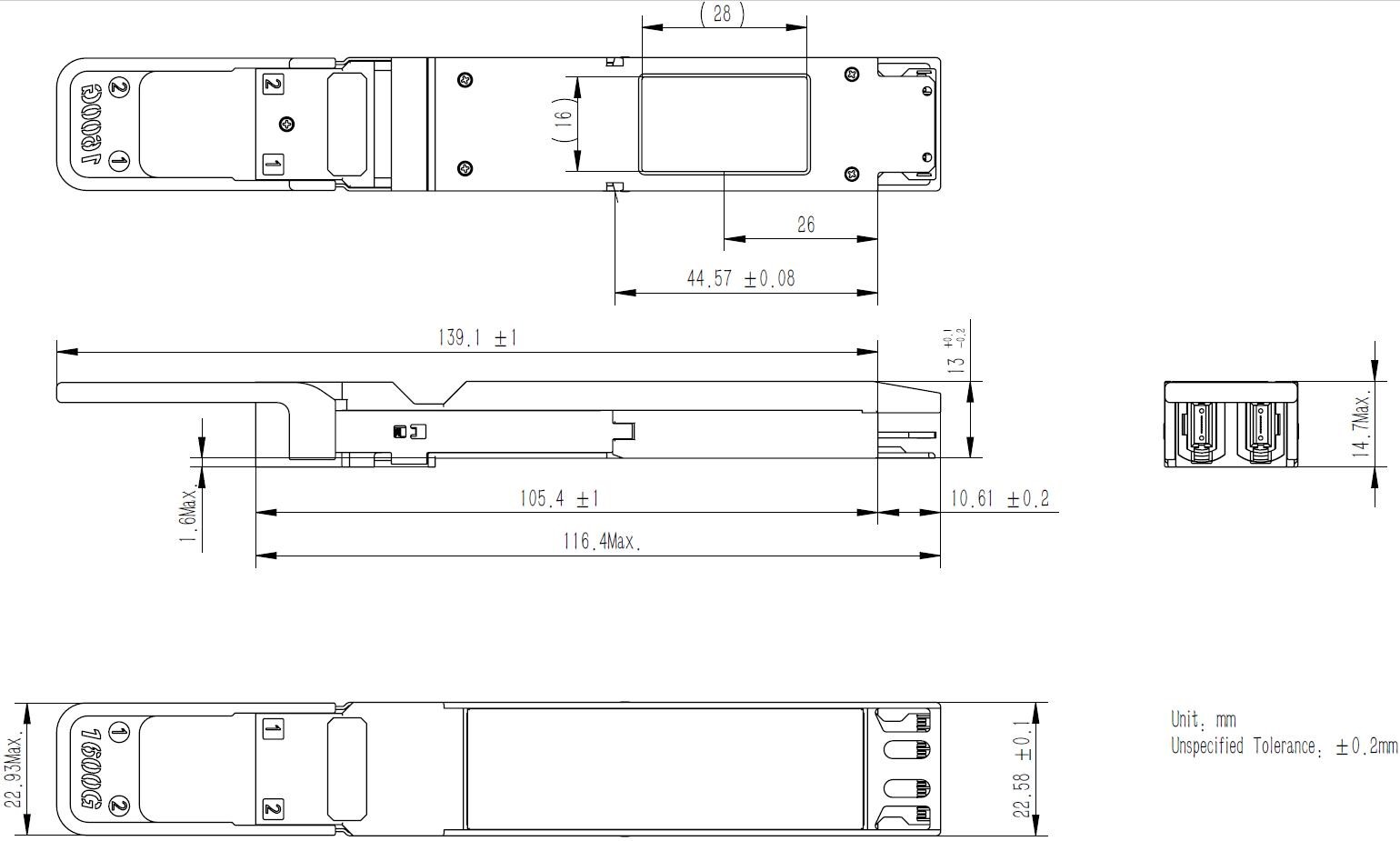

パッケージ概要
図6 パッケージ概要
