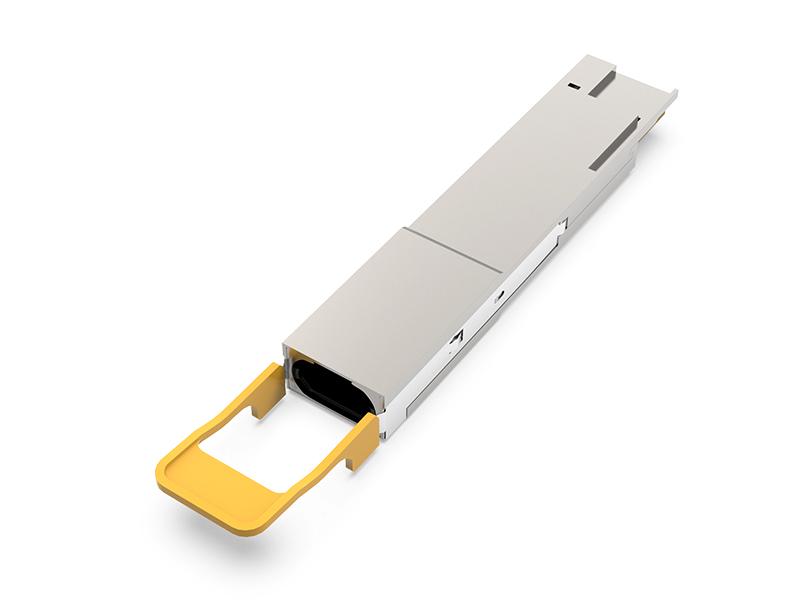

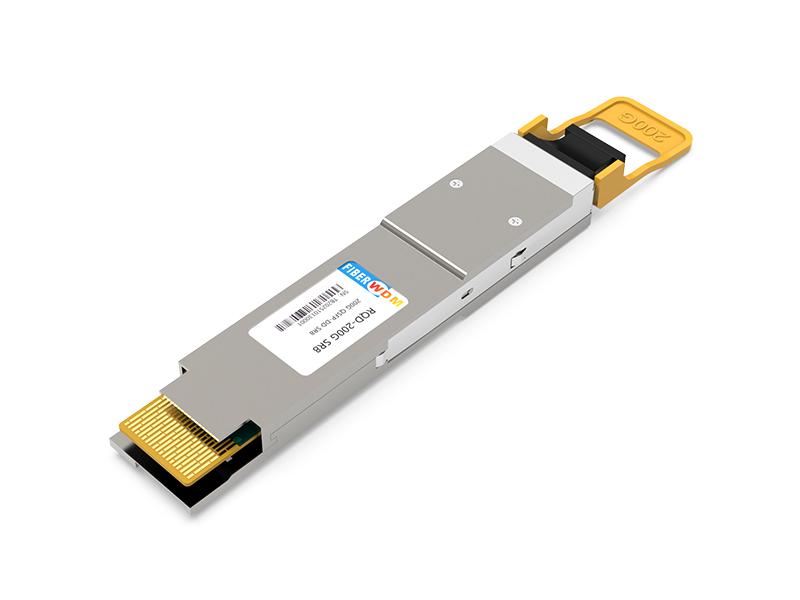

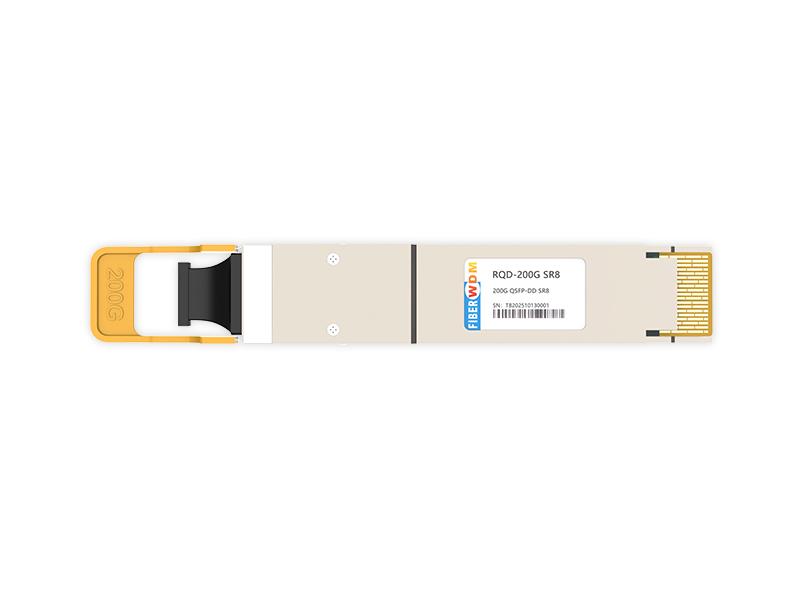

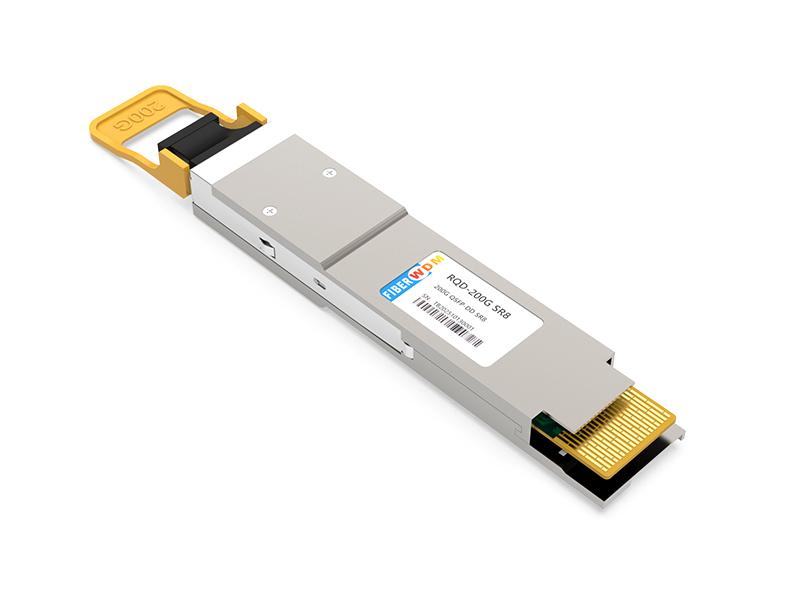

200G QSFP-DD SR8 Transceiver
200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver

200G QSFP-DD SR8 100m 光トランシーバー

特徴：

  • NRZ変調により、チャネルあたり最大28.05Gbpsのデータレートを実現
  • 200GAUI-8電気インターフェースをサポート
  • 850nm VCSELアレイとPDアレイを統合
  • ホットプラグ対応QSFP-DDフォームファクタ
  • MPO-16 APCまたは2*MPO-12 UPCに対応
  • QSFP-DDハードウェアに準拠
  • CMIS 4.0に準拠
  • 最大消費電力 3.5W
  • 3.3V電源1系統
  • ケース動作温度：0℃～70℃
  • クラス1レーザー
  • RoHS指令準拠
今すぐお問い合わせ ダウンロード
  • 製品詳細

200G QSFP-DD SR8 RQD-200GSR8

絶対最大定格

パラメータ

シンボル

ミン

マックス

ユニット

保管温度

TS

-40

85

℃

電源電圧

VCC

-0.3

3.6 V

制御入力電圧

VI

-0.3

3.465

V

相対湿度（結露なし）

RH

15 85 ％

推奨動作条件

パラメータ

シンボル

ミニ

典型的な

最大。

ユニット

注記

動作ケース温度

トップ

70 C

電源電圧

VCC

3.135

3.3

3.465

V

最大消費電力

Pmax

3.5 W

車線ごとの信号頻度

SRL

1.25-

28.05

Gbps

1

受信差動データ出力負荷

100

オーム

動作距離（OM3）

70 m

動作距離（OM4）

100 m

注：

1. レートが25.78 Gb/s未満の場合、CDRはバイパスモードにする必要があります。

送信機の光学仕様

パラメータ

シンボル

ミニ

典型的な

最大。

ユニット

中心波長

λC

840

850 860 nm

RMSスペクトル幅

∆λrms

0.6 nm

各レーンの平均発射パワー

AOPL

-6.4

3

dBm

光変調振幅（OMAouter）、各レーン

トーマ

-6.4

3.5

dBm

オフ送信機の平均発射出力（各レーン）

トフ

-30

dBm

消炎率、各車線

ER

2

dB

光反射損失許容度

-12

dB

送信機アイマスク定義アイマスク定義{X1, X2, X2, Y1, Y2, Y3}

{0.3,0.38,0.45,0.35,0.41,0.5}

受信機の光学仕様

パラメータ

シンボル

ミニ

典型的な

マックス

ユニット

中心波長

λC

840 860 nm

損傷閾値

3.4

dBm

各レーンの平均受信電力

-10.3 2.4

dBm

ストレス下における受信感度（OMA）

ソーマ

-5.2

dBm

受信機の反射率

-12

dB

LOSアサート

ロサ

-30

dBm

LOS解除

LOSD

-10.5

dBm

LOSヒステリシス

ロッシュ

0.5

dB

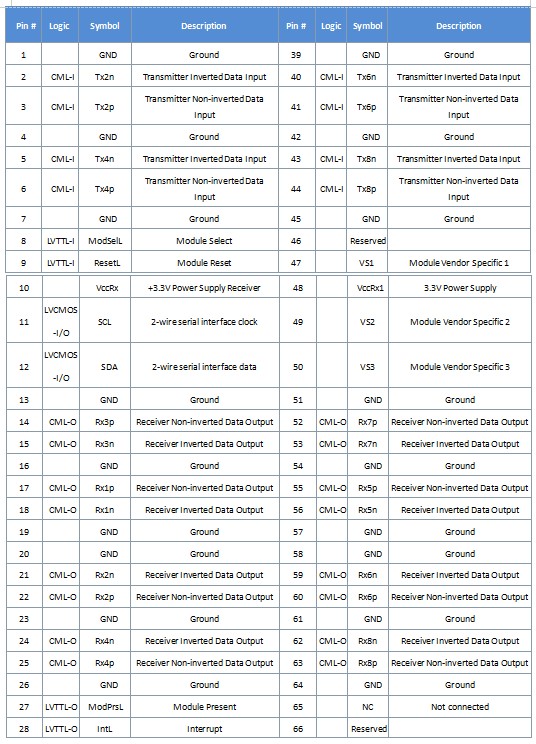

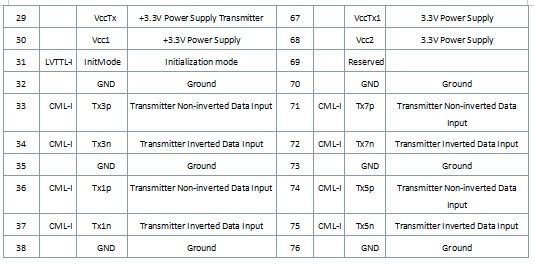

ピンの定義

200G QSFP-DD SR8 Transceiver

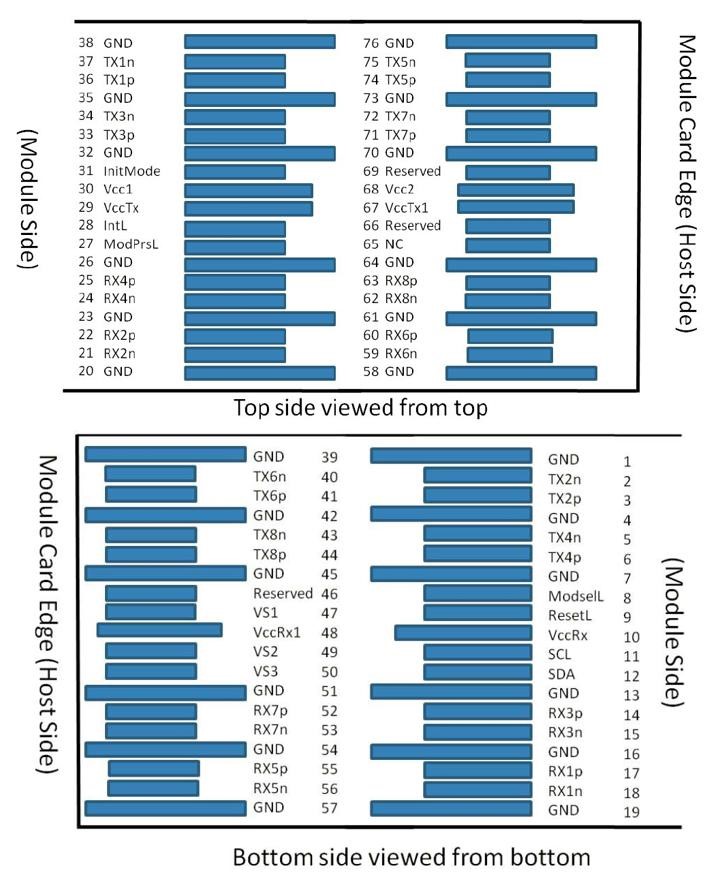

図1 – モジュールパッドのレイアウト

ピン

論理

シンボル

説明

ピン 論理 シンボル

説明

1

GND

地面

39 GND

地面

2

CML-I

Tx2n

送信機反転データ入力

40

CML-I

Tx6n

送信機反転データ入力

3

CML-I

Tx2p

送信機非反転データ入力

41

CML-I

Tx6p

送信機非反転データ入力

4

GND

地面

42

GND

地面

5

CML-I

Tx4n

送信機反転データ入力

43

CML-I

Tx8n

送信機反転データ入力

6

CML-I

Tx4p

送信機非反転データ入力

44

CML-I

Tx8p

送信機非反転データ入力

7

GND

地面

45

GND

地面

8

LVTTL-I

ModSelL

モジュール選択

46

予約済み

9

LVTTL-I

リセットL

モジュールリセット

47

VS1

モジュールベンダー固有 1

10

VccRx

+3.3V電源受信機

48

VccRx1

3.3V電源

11

LVCMOS入出力

SCL

2線式シリアルインターフェースクロック

49

VS2

モジュールベンダー固有 2

12

LVCMOS入出力

SDA

2線式シリアルインターフェースデータ

50

VS3

モジュールベンダー固有 3

13

GND

地面

51

GND

地面

14

CML-O

Rx3p

受信機非反転データ出力

52

CML-O

Rx7p

受信機非反転データ出力

15

CML-O

Rx3n

受信機反転データ出力

53

CML-O

Rx7n

受信機反転データ出力

16

GND

地面

54

GND

地面

17

CML-O

Rx1p

受信機非反転データ出力

55

CML-O

Rx5p

受信機非反転データ出力

18

CML-O

Rx1n

受信機反転データ出力

56

CML-O

Rx5n

受信機反転データ出力

19

GND

地面

57

GND

地面

20

GND

地面

58

GND

地面

21

CML-O

Rx2n

受信機反転データ出力

59

CML-O

RX6N

受信機反転データ出力

22

CML-O

Rx2p

受信機非反転データ出力

60

CML-O

Rx6p

受信機非反転データ出力

23

GND

地面

61

GND

地面

24

CML-O

Rx4n

受信機反転データ出力

62

CML-O

Rx8n

受信機反転データ出力

25

CML-O

Rx4p

受信機非反転データ出力

63

CML-O

Rx8p

受信機非反転データ出力

26

GND

地面

64

GND

地面

27

LVTTL-O

ModPrsL

モジュールプレゼンツ

65

NC

接続されていません

28

LVTTL-O

国際

割り込み

66

予約済み

機械的寸法

200G QSFP-DD SR8

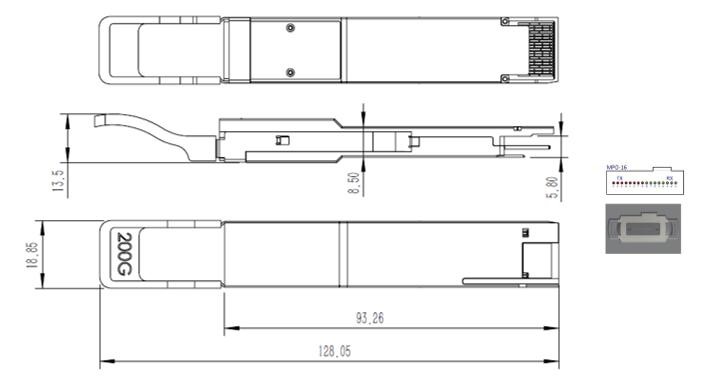

図2 – MPO16の機械的寸法

200G QSFP-DD SR8

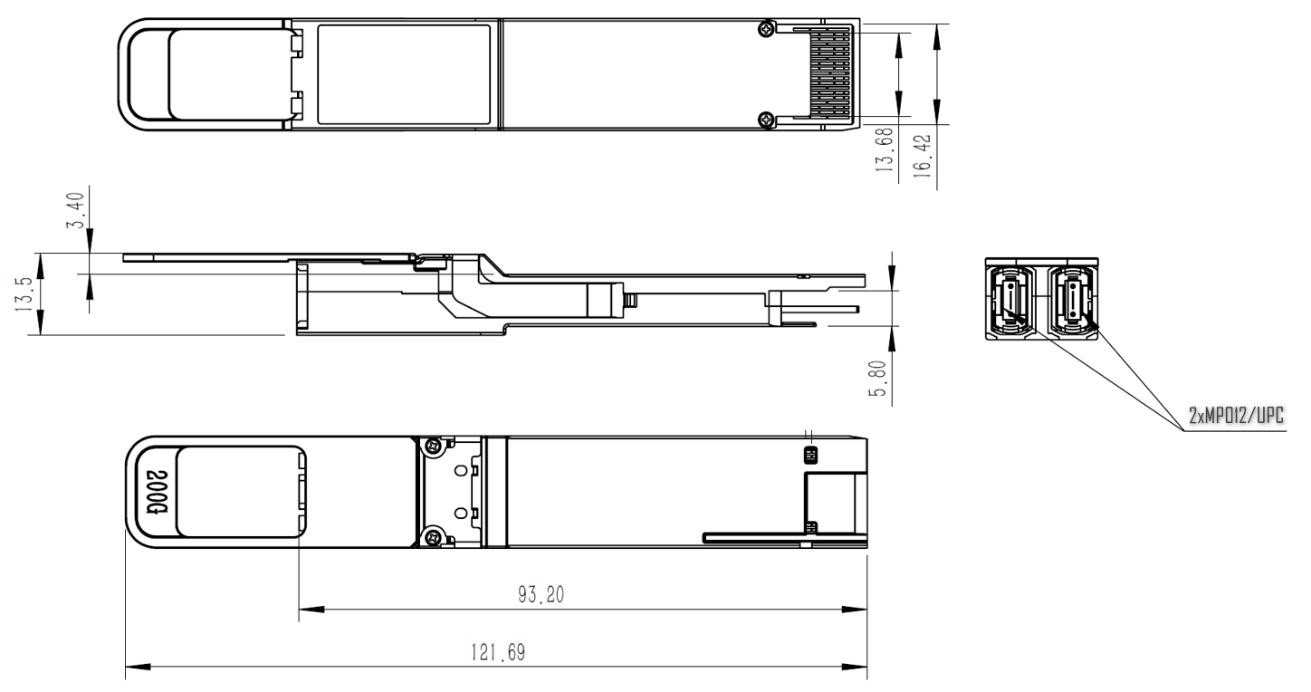

図3 – 2*MPO12の機械的寸法

注文情報

部品番号

説明

RQD-200G-SR8

200Gb/s、QSFP-DD、2*MPO12、UPC、MMF、850nm、SR8、最大100m

RQD-200G-SR8-M16

200Gb/s、QSFP-DD、MPO16、APC、MMF、850nm、SR8、最大100m

この製品について知りたいですか?

送信 メッセージ
伝言を残す

あなたは私達のプロダクトに興味があり、詳細を知りたいのですが、ここにメッセージを残してください

関連製品
200G QSFP56 FR4 2KM 200G QSFP56 FR4 2KM LC PAM4 光トランシーバー
偉業尿 4 二重チャネル送信機および受信機 統合された CWDM LD および PD アレイ LC/UPC接続インターフェース準拠 +3.3V単一電源 DDM機能実装 ホットプラグ可能な QSFP56 フォームファクタ 伝送距離最大2km 低消費電力:<6.5w 国際クラス 1 レーザー安全性認定済み 使用温度範囲：0℃～+70℃ ROHS10に準拠                                                                                                アプリケーション 200GBASE-FR4イーサネット スイッチとルーターの接続 データセンター その他の 200G 相互接続要件。 規格 IEEE 802.3cd CMIS リビジョン 4.0 OIF-CEI-04.0 56G-VSR-PAM4 IEEE 802.3bs Annex120E SFF-8024 Rev. 4.6 SFF-8679 Rev1.8 SFF-8665 Rev1.9
続きを読む
200G QSFP56 SR4 200G QSFP56 SR4 100m 850nm PAM4トランシーバ
Features QSFP56 Serial Optical Interface 4x50G PAM4 retimed 200GAUI-4 C2M electrical interface MPO-12 connector 4 channel VCSEL array and 4 channels PIN photodetector array >Maximum link length of 70m on OM3 or 100m on OM4   QSFP MSA Compliant Hot Pluggable QSFP56 form factor Compliant with SFF8636 Rev 2.10a   Support Protocol Compliant with IEEE 802.3cd   Low Power Consumption Less than 5W in temperature range of 0 to 70℃   Applications 200GBASE-SR4200G Ethernet Data center
続きを読む

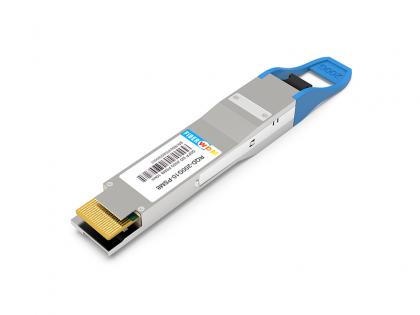

200Gb/s QSFP DD PSM8 10km Optical Transceiver 200Gb/s QSFP DD PSM8 10km光トランシーバー
