製品の特徴

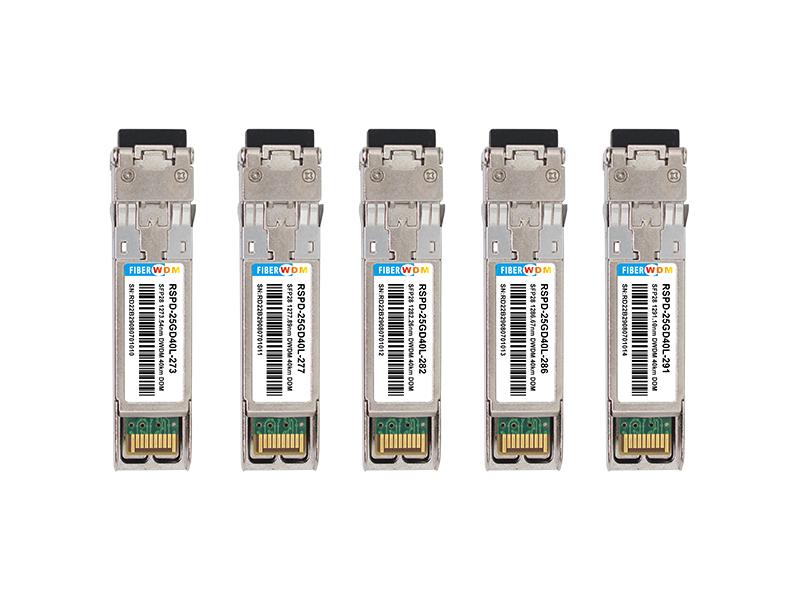

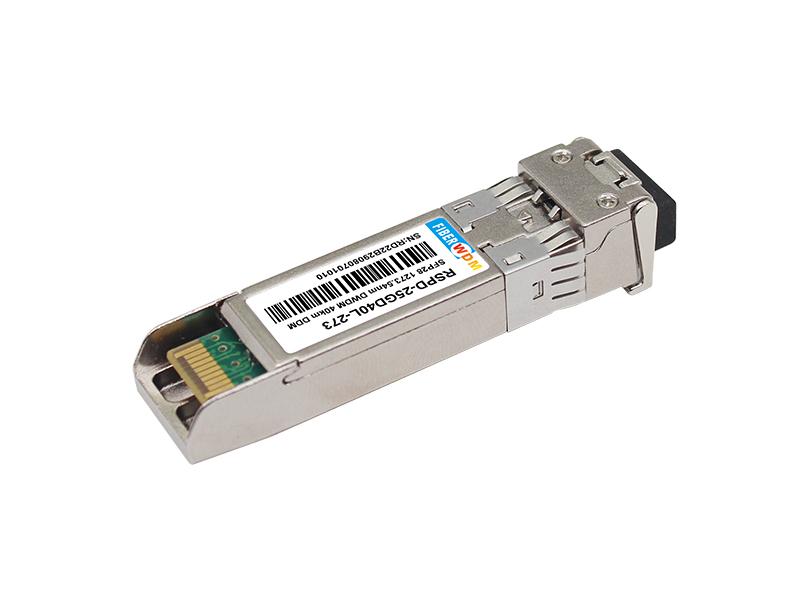

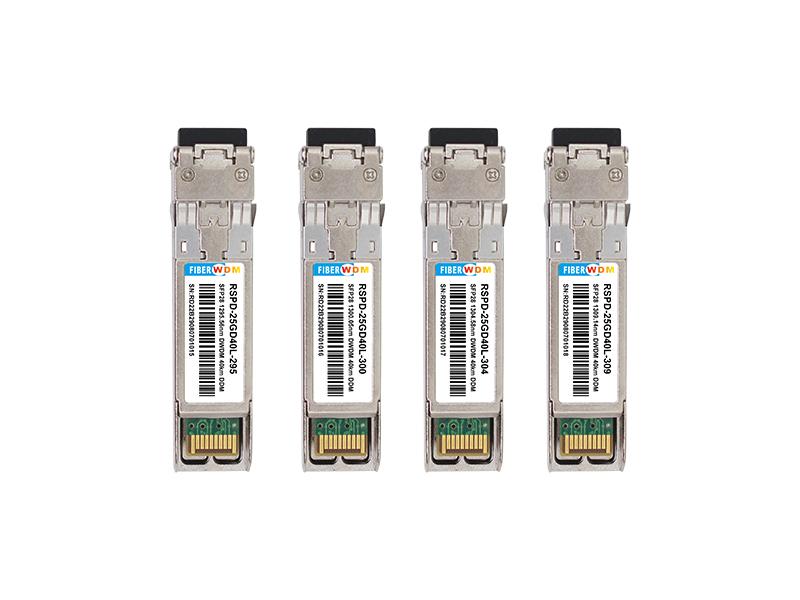

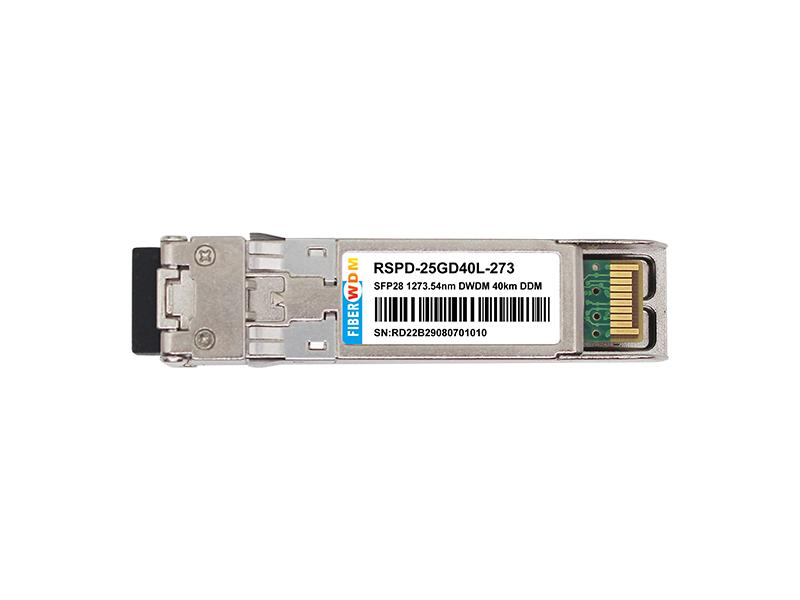

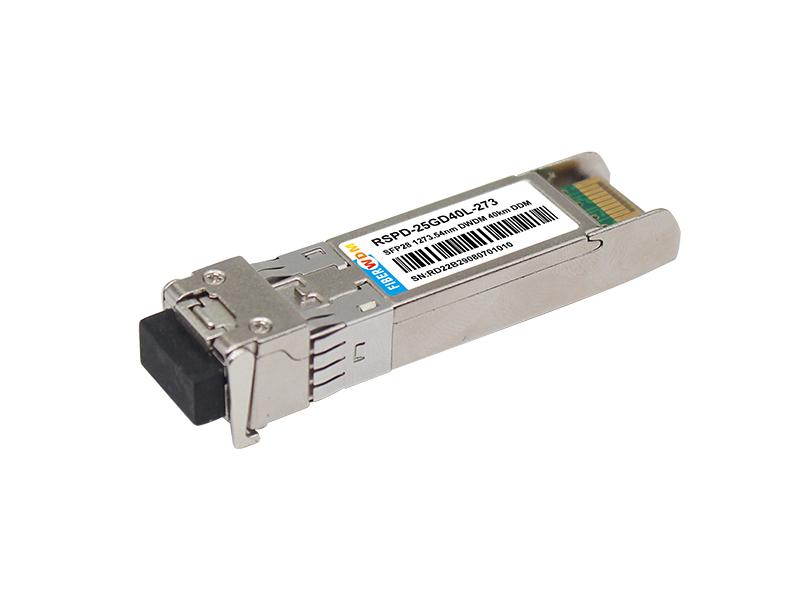

25Gbps SFP28 LAN-WDMトランシーバー、DML&APDシングルモード、40km到達距離
RSPD-25GDL40-XXX
アプリケーション
説明
SFP28 トランシーバーは、SMF で 25.78 Gbps のデータ レートと 40 km の伝送距離をサポートする高性能でコスト効率の高いモジュールです。
トランシーバーは、冷却DMLレーザー送信機、トランスインピーダンス・プリアンプ(TIA)を内蔵したAPDフォトダイオード、そしてMCU制御ユニットの3つのセクションで構成されています。すべてのモジュールは、クラスIのレーザー安全要件を満たしています。
トランシーバーは、SFP マルチソース アグリーメントおよび SFF-8472 デジタル診断機能と互換性があります。

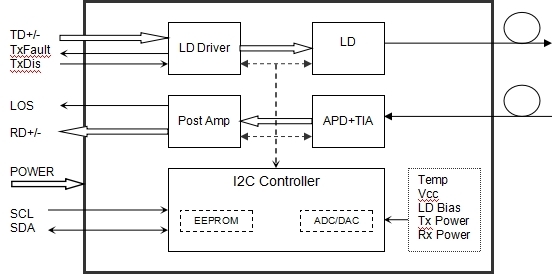

トランシーバーの機能図
絶対最大定格
パラメータ |
シンボル |
分。 |
標準 |
マックス。 |
ユニット |
保管温度 |
Ts |
-40 |
- | 85 | ℃ |
相対湿度 |
RH |
5 |
- | 95 | % |
電源電圧 |
VCC |
-0.3 | - | 4 | V |
信号入力電圧 |
VSI |
Vcc-0.3 |
- |
Vcc+0.3 |
V |
推奨動作条件
パラメータ |
シンボル |
分。 |
標準 |
マックス。 |
ユニット |
注記 |
ケース動作温度 |
Tケース |
0 |
70 |
℃ | ||
電源電圧 |
VCC |
3.14 | 3.3 | 3.47 | V | |
電源電流 |
ICC |
600 |
ミリアンペア |
|||
データレート |
BR |
25.78 |
Gbps |
送信レート/受信レート |
||
伝送距離 |
TD | 40 | キロメートル | |||
結合光ファイバー |
シングルモードファイバー |
9/125um SMF |
光学特性
パラメータ |
シンボル |
分。 |
標準 |
マックス。 |
ユニット |
注記 |
送信機 |
||||||
レーン波長(範囲) |
1272.55から1274.54 1276.89から1278.89 1281.25から1283.27 1285.65から1287.69 1290.07から1292.12 1294.53から1296.59 1299.02から1301.09 1303.54から1305.63 1308.09から1310.19 |
ナノメートル | ||||
平均発射出力 |
郵便局 |
0 | - | +6.0 |
dBm |
|
平均発射出力(レーザーオフ) |
ポフ |
- | - |
-30 |
dBm |
|
スペクトル帯域幅(-20dB) |
ダウンロード |
- | - | 1 | ナノメートル | |
サイドモード抑制比 |
SMSR |
30 | - | - | デシベル | |
送信機と分散ペナルティ |
TDP | - | - | 1 | デシベル | |
消光比 |
救急外来 | 3.5 | - | - | デシベル | |
出力アイマスク |
IEEE 802.3ccに準拠 |
注(2) |
||||
受信機 |
||||||
入力光波長 |
λIN |
1272.55 | 1310.19 | ナノメートル | ||
受信感度平均 |
PSens |
-19 |
dBm |
注(1) |
||
受信感度-OMA |
PSens-OMA |
-18.2 |
dBm |
注(1) |
||
入力飽和電力(過負荷) |
PSAT |
-4 |
dBm |
注(1) |
||
受信機の反射率 |
-26 |
デシベル |
||||
信号消失アサート |
PA |
-30 |
dBm |
|||
信号消失デアサート |
PD |
-20 |
dBm |
|||
LOS -ヒステリシス |
物理学 |
0.5 |
デシベル |
注記:
注記 ( 1 ): BER ≤ 5 × 10 -5
電気インターフェース特性
高速電気インターフェース特性
パラメータ |
シンボル |
分 |
タイプ |
マックス |
ユニット |
注記 |
送信機 |
||||||
差動入力振幅 |
Vin(pp) |
190 | 700 |
mV |
||
差動入力リターンロス(最小) |
RLd(f) |
9.5~0.37f, 0.01≤f<8 4.75–7.4log10(f/14), 8≤f<19 |
デシベル |
|||
差動入力からコモンモード入力 リターンロス(最小) |
RLdc(f) |
22-20(f/25.78)、0.01≤f<12.89 15-6(f/25.78)、12.89≤f<19 |
デシベル |
|||
差動終端の不一致 |
TM |
10 | % | |||
目の幅 |
うわー |
0.46 |
UI |
|||
適用されたpk-pk正弦波ジッタ |
Ppj |
IEEE 802.3bmに準拠 |
||||
目の高さ |
えー |
95 |
mV |
|||
DCコモンモード電圧 |
DCv |
-350 |
2850 |
mV |
||
受信機 |
||||||
差動データ出力振幅 |
Vout(pp) |
300 |
- | 850 |
mV |
- |
目の幅 |
うわー |
0.57 |
- | - |
UI |
- |
垂直眼閉鎖 |
ベック |
- |
- | 5.5 |
デシベル |
- |
差動出力リターンロス(最小) |
RLd(f) |
9.5~0.37f, 0.01≤f<8 4.75–7.4log10(f/14), 8≤f<19 |
デシベル |
- | ||
共通モードから差動モードへの変換リターン損失(最小) |
RLdc(f) |
22-20(f/25.78)、0.01≤f<12.89 15-6(f/25.78)、12.89≤f<19 |
デシベル |
- | ||
差動終端の不一致 |
TM |
- |
- | 10 |
% |
- |
移行時間、20%から80% |
トランジット/テフロン |
12 |
- | - |
追伸 |
20%~80% |
低速電気インターフェース特性
パラメータ |
シンボル |
分。 |
標準 |
マックス。 |
ユニット |
送信機 |
|||||
トランスミッタ障害出力-高 |
VフォールトH |
2 | - |
Vcc+0.3 |
V |
トランスミッタ障害出力-低 |
VフォールトL |
0 | - | 0.8 |
V |
送信機無効電圧 - 高 |
VDisH |
2 | - |
Vcc+0.3 |
V |
送信機無効電圧 - 低 |
VディスL |
0 | - | 0.8 |
V |
受信機 |
|||||
LOS出力電圧-高 |
ヴロッシュ |
2 | - |
Vcc+0.3 |
V |
LOS出力電圧-低 |
VLOSL |
0 | - | 0.8 |
V |
タイミングと電気
パラメータ |
シンボル |
分 |
典型的な |
マックス |
ユニット |
送信無効化ネゲート時間 |
トン |
1 |
MS |
||
Tx無効化アサート時間 |
t_オフ |
10 |
µs |
||
初期化時間(送信障害のリセットを含む) |
t_init |
300 |
MS |
||
Tx障害アサート時間 |
t_fault |
100 |
µs |
||
送信を無効にしてリセットする |
t_リセット |
10 |
µs |
||
LOSアサート時間 |
t_loss_on |
100 |
µs |
||
LOS アサート解除時間 |
t_loss_off |
400 |
µs |
||
シリアルIDクロックレート |
f_シリアルクロック |
100 | 400 |
キロヘルツ |
|
MOD_DEF (0:2)-高 |
VH |
2 |
Vcc |
V |
|
MOD_DEF (0:2)-低 |
VL |
0.8 |
V |
診断
パラメータ |
範囲 |
ユニット |
正確さ |
較正 |
温度 |
0~70 |
℃ |
±3℃ |
内部 |
電圧 |
3.0から3.6 |
V |
±3% |
内部 |
バイアス電流 |
0から100 |
ミリアンペア |
±10% |
内部 |
TXパワー |
0から6 |
dBm |
±3dB |
内部 |
RXパワー |
-19から-4 |
dBm |
±3dB |
内部 |

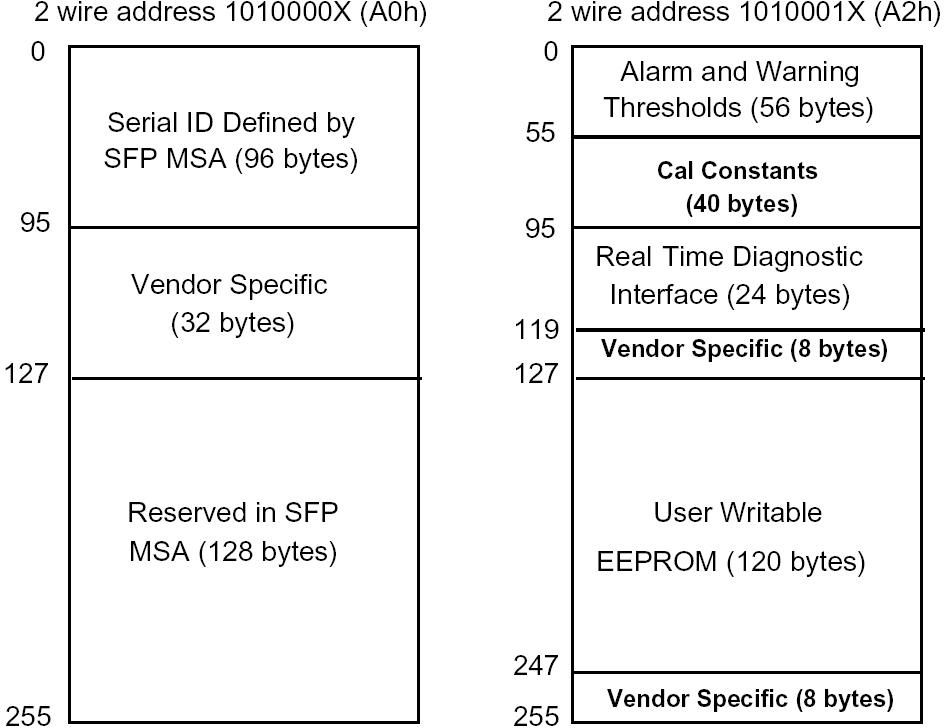

デジタル診断メモリマップ
トランシーバーは、2 線式シリアル インターフェイス (SCL、SDA) によって、シリアル ID メモリの内容と現在の動作状態に関する診断情報を提供します。
受信電力監視、送信電力監視、バイアス電流監視、電源電圧監視、温度監視など、内部キャリブレーションまたは外部キャリブレーションによる診断情報がすべて実装されています。
デジタル診断メモリマップの特定のデータ フィールドは次のように定義されます。

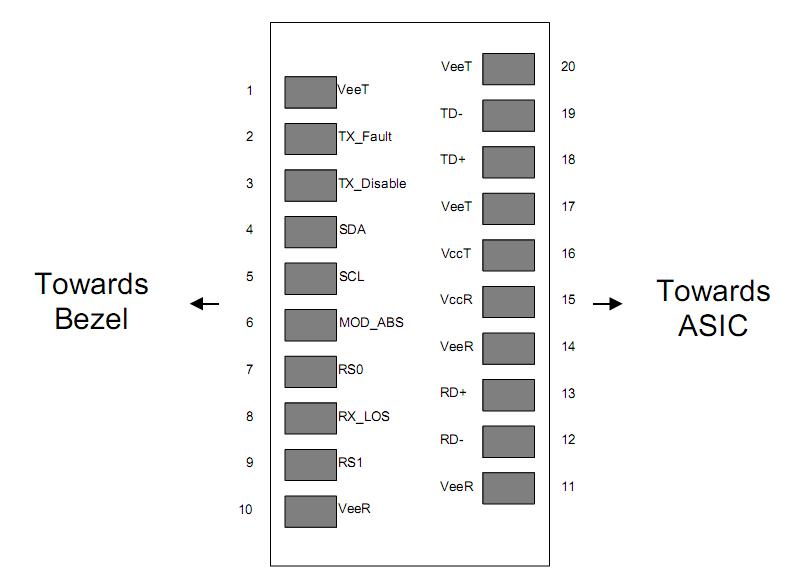

ピンの説明
ピン |
信号名 |
説明 |
プラグシーケンス |
注記 |
1 |
ヴィート |
送信機グランド |
1 | |
2 |
送信障害 |
送信機障害表示 |
3 |
注1 |
3 |
送信無効 |
送信機の無効化 |
3 |
注2 |
4 |
SDA |
SDAシリアルデータ信号 |
3 | |
5 |
SCL |
SCL シリアルクロック信号 |
3 | |
6 |
MOD_ABS |
モジュールが存在しません。モジュール内で接地されています |
3 | |
7 |
RS0 |
接続されていません |
3 | |
8 |
LOS |
信号消失 |
3 |
注3 |
9 |
RS1 |
接続されていません |
3 | |
10 |
方向転換 |
受信機のグランド |
1 | |
11 |
方向転換 |
受信機のグランド |
1 | |
12 |
RD- |
請求書受信データ出力 |
3 |
注4 |
13 |
RD+ |
受信データ出力 |
3 |
注4 |
14 |
方向転換 |
受信機のグランド |
1 | |
15 |
VCCR |
受信機電源 |
2 | |
16 |
VCCT |
送信機電源 |
2 | |
17 |
ヴィート |
送信機グランド |
1 | |
18 |
TD+ |
データ送信入力 |
3 |
注5 |
19 |
TD- |
逆送信データ入力 |
3 |
注5 |
20 |
ヴィート |
送信機グランド |
1 |
注記:
プラグ シーケンス: ホット プラグ時のピンの接続シーケンス。
1) TX Faultはオープンコレクタ出力です。ホストボード上で4.7k~10kΩの抵抗器を用いて2.0V~Vcc+0.3Vの電圧にプルアップする必要があります。ロジック0は通常動作を示し、ロジック1は何らかのレーザー障害を示します。ロー状態では、出力は0.8V未満にプルアップされます。
2) TDIS >2.0V またはオープンの場合、レーザー出力は無効になり、TDIS <0.8V の場合、レーザー出力は有効になります。
3) LOSはオープンコレクタ出力です。ホストボード上で4.7k~10kΩの抵抗で2.0V~3.6Vの電圧にプルアップしてください。ロジック0は通常動作、ロジック1は信号損失を示します。
4) RD-/+: これらは差動レシーバ出力です。内部的にAC結合された100Ω差動ラインであり、ユーザーSERDES側で100Ω(差動)で終端する必要があります。
5) TD-/+: これらは差動トランスミッタ入力です。モジュール内部でAC結合された差動ラインで、100Ωの差動終端を備えています。

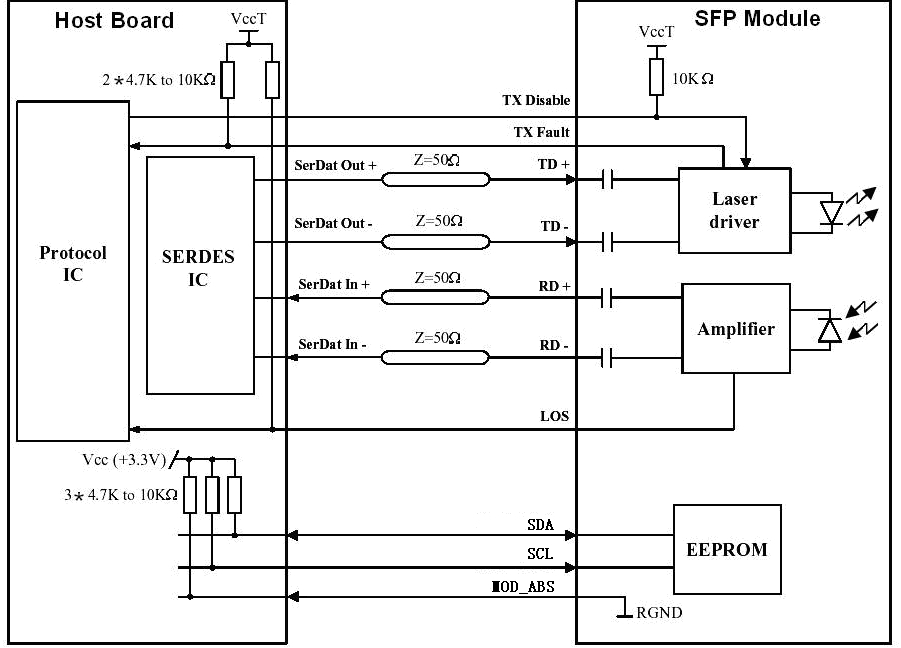

R 推奨インターフェース回路

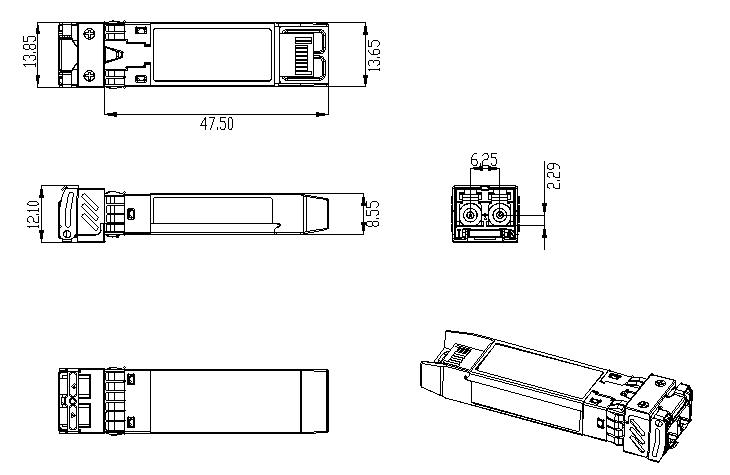

機械寸法
注文情報
部品番号 |
製品説明 |
RSPD-25GD40L-273 |
SFP28 1273.54nm LAN-WDM、25.78Gbps、LC、40km、0°C~+70°C、DDM付き |
RSPD-25GDL40-277 |
SFP28 1277.89nm LAN-WDM、25.78Gbps、LC、40km、0°C~+70°C、DDM付き |
RSPD-25GDL40-282 |
SFP28 1282.26nm LAN-WDM、25.78Gbps、LC、40km、0°C~+70°C、DDM付き |
RSPD-25GDL40-286 |
SFP28 1286.67nm LAN-WDM、25.78Gbps、LC、40km、0°C~+70°C、DDM付き |
RSPD-25GDL40-291 |
SFP28 1291.10nm LAN-WDM、25.78Gbps、LC、40km、0°C~+70°C、DDM付き |
RSPD-25GDL40-295 |
SFP28 1295.56nm LAN-WDM、25.78Gbps、LC、40km、0°C~+70°C、DDM付き |
RSPD-25GDL40-300 |
SFP28 1300.05nm LAN-WDM、25.78Gbps、LC、40km、0°C~+70°C、DDM付き |
RSPD-25GDL40-304 |
SFP28 1304.58nm LAN-WDM、25.78Gbps、LC、40km、0°C~+70°C、DDM付き |
RSPD-25GDL40-309 |
SFP28 1309.14nm LAN-WDM、25.78Gbps、LC、40km、0°C~+70°C、DDM付き |
