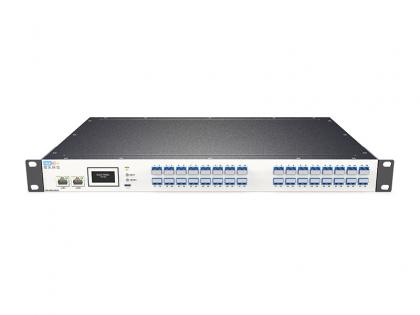

1 xNマルチパスチャネルスイッチデバイス

パラメーター

単位

ノルム

挿入損失

dB

1

16

32

64

Typ：0.8 Max：1.0

Typ：1.0 Max：1.2

Typ：1.4 Max：1.6

Typ：1.9 Max：2.2

波長範囲

nm

532〜980； 1260〜1650

テスト波長

nm

650/780/850/980； 1310/1490/1550/1625/1650

リターンロス

dB

SM≥50/MM≥30

クロストーク

dB

SM≥55/MM≥35

PDL

dB

≤0.05

WDL

dB

≤0.25

TDL

dB

≤0.25

再現性

dB

≤±0.02

耐久性

サイクル

107

出力送信電力

mW

≤500

切り替え時間

ms

≤10（隣接チャネル）

作動温度

℃

-20〜 + 70

保管温度

℃

-40〜 + 85

電源

V

AC 85-264V、50 / 60HzまたはDC（36-72）V

寸法

mm

1UW303×D439×H44（≤16チャネル）またはカスタマイズ

2UW303×D434×H89（≤130チャネル）またはカスタマイズ
