24チャンネル1×2光スイッチ

24 チャンネル 1×2 光スイッチ

FW-OSS-2X1-24-MM-1U

特長

* 低挿入損失、高速スイッチング。

* TYPE-C 制御およびイーサネット RJ45 管理。

* シリアルポートは TYPE-C メスインターフェイスを採用しています。

* 光パスの切り替えは、ボタン、シリアルポート、ネットワークポートを通じて制御できます。また、指示に従ってキーをロックすることで操作できます。

仕様

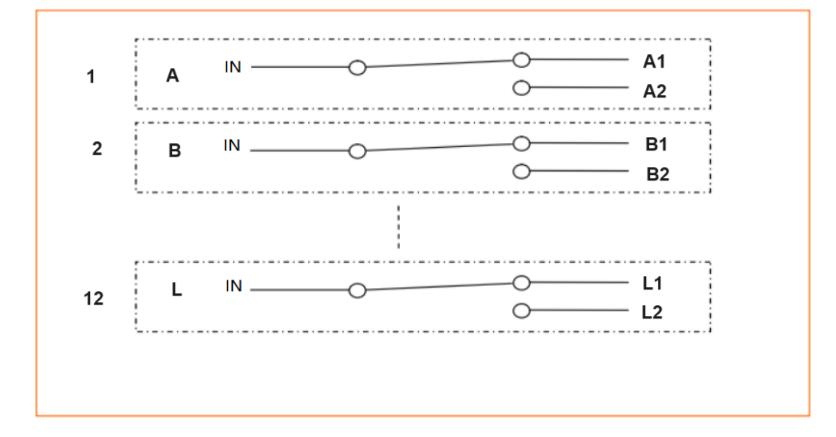

光路図

説明書

1.パネルショー

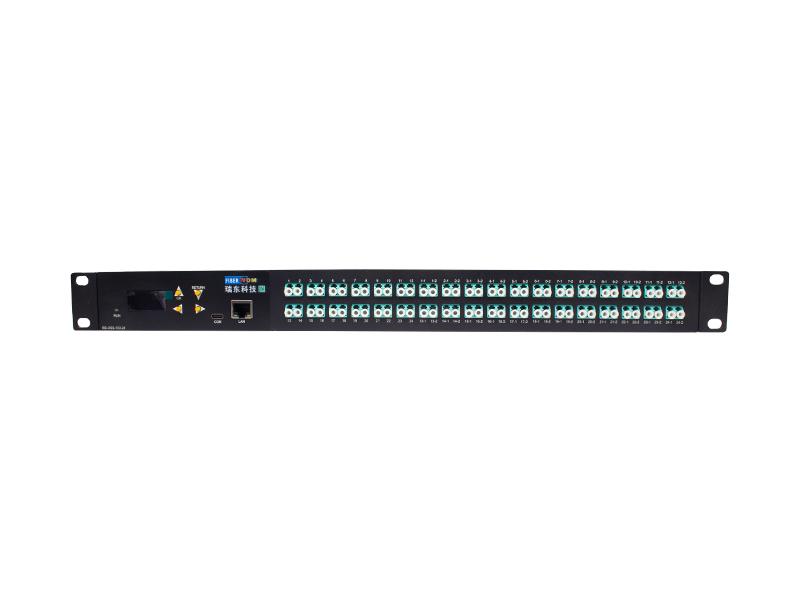

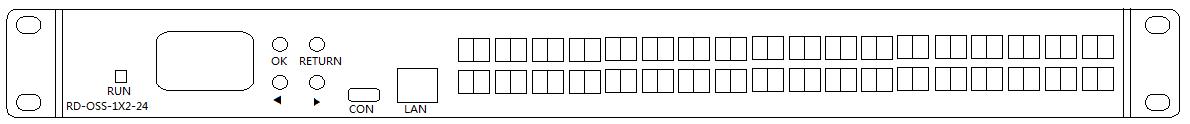

フロントパネル

(1) RJ45 イーサネット ポート、TPYE-C シリアル ポート: デバイス監視データ用の通信インターフェイス。

(2) LCD ディスプレイ: デバイスアドレス、現在のチャンネル、および関連情報の表示。

(3) â² - 上に移動キー。 ? - 下に移動キー。 Enter - OK キー; RETURN - キーをキャンセルします。

(4) 光インターフェースの説明: 光インターフェース。

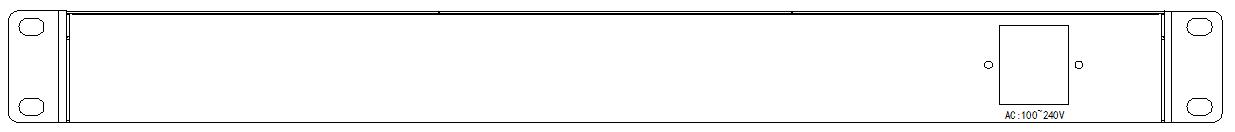

リアパネル

-1-AC 電源インターフェース

デフォルト設定

* 起動すると、デフォルトで 24 チャンネルが接続されます。

* デバイスキーの許可: 許可

* シリアル ポート: 9600 ボー、8 データ ビット、1 ストップ ビット、パリティ チェックなし。

* IP アドレス: 192.168.1.100;通信ポート：5000

* ネットワークポートプロトコルタイプ: TCP サーバー、UDP (固定ポート: 18888)

注: ユーザーには特別な要件があります。

通信ポート接続の説明

(1)TYPE-C インターフェース
