PLCスプリッターLGXモジュール
FiberwdmのPLCは、独自のシリカガラス導波路プロセスに基づき開発され、信頼性の高い高精度に調整されたファイバーピグテールを小型パッケージに収めています。小型で信頼性の高い低コストの光分配ソリューションを提供します。PLCデバイスは、1260nmから1620nmの広い波長範囲にわたって、低挿入損失、低PDL、高反射損失、優れた均一性といった優れた性能を備え、-40℃から+85℃の温度範囲で動作します。PLCデバイスは、1×4、1×8、1×16、1×32の標準構成に加え、2×8、2×16、2×32、2×64のカスタマイズ構成もご用意しています。
製品
1*2 PLC SC/APC プラグイン LGX ボックス 215*150*20MM
1*4 PLC SC/APCプラグインLGXボックス 215*150*20MM
1*8 PLC SC/APC プラグイン LGX ボックス 215*150*20MM
1*16 PLC LC/APC プラグイン LGX ボックス 215*150*20MM
2*2 PLC SC/APC プラグイン LGX ボックス 215*150*20MM
2*4 PLC SC/APC プラグイン LGX ボックス 215*150*20MM
2*8 PLC SC/APC プラグイン LGX ボックス 215*150*20MM
2*16 PLC LC/APC プラグイン LGX ボックス 215*150*20MM
特徴：
アプリケーション
コンプライアンス
1*N PLC仕様
| ポート構成 | 1×2 | 1×4 | 1×8 | 1×16 | |
| 繊維の種類 | SMF-28eまたは顧客指定 | ||||
| 動作波長（nm） | 1260～1650 | ||||
| 挿入損失 | 典型的な | 3.7 | 6.8 | 10.0 | 13.0 |
| マックス | 4.0 | 7.2 | 10.5 | 13.5 | |
| 損失均一性（dB） | マックス | 0.4 | 0.6 | 0.8 | 1.2 |
| リターンロス（dB） | 分 | 50 | 50 | 50 | 50 |
| 偏波依存損失(dB) | マックス | 0.2 | 0.2 | 0.3 | 0.3 |
| 指向性（dB） | 分 | 55 | 55 | 55 | 55 |
| 波長依存損失(dB) | マックス | 0.3 | 0.3 | 0.3 | 0.5 |
|
温度依存損失 (-40～85℃) (dB) |
マックス | 0.5 | 0.5 | 0.5 | 0.8 |
| 動作温度（°C） | -40～85 | ||||
| 保管温度（°C） | -40～85 | ||||
| LGXボックス梱包サイズ（mm） | 215*150*20MM | ||||
| 19インチラックマウントパッケージ（mm） | 1U、440*160*44 | ||||
注: 1.ファイバーコネクタなしの仕様。
2.室温テスト。
2*N PLC仕様
| ポート構成 | 2×2 | 2×4 | 2×8 | 2×16 | |
| 繊維の種類 | SMF-28eまたは顧客指定 | ||||
| 動作波長（nm） | 1260～1650 | ||||
| 挿入損失 | 典型的な | 3.8 | 7.4 | 10.8 | 14.2 |
| マックス | 4.2 | 7.8 | 11.2 | 14.6 | |
| 損失均一性（dB） | マックス | 1.0 | 1.4 | 1.5 | 2.0 |
| リターンロス（dB） | 分 | 50 | 50 | 50 | 50 |
| 偏波依存損失(dB) | マックス | 0.2 | 0.2 | 0.4 | 0.4 |
| 指向性（dB） | 分 | 55 | 55 | 55 | 55 |
| 波長依存損失(dB) | マックス | 0.8 | 0.8 | 0.8 | 0.8 |
|
温度依存損失 (-40～85℃) (dB) |
マックス | 0.5 | 0.5 | 0.5 | 0.8 |
| 動作温度（°C） | -40～85 | ||||
| 保管温度（°C） | -40～85 | ||||
| 梱包サイズ（mm） | 215*150*20MM | ||||
| 19インチラックマウントパッケージ（mm） | 1U、440*160*44 | ||||
注: 1.ファイバーコネクタなしの仕様。
2.室温テスト。
パッケージ（mm）

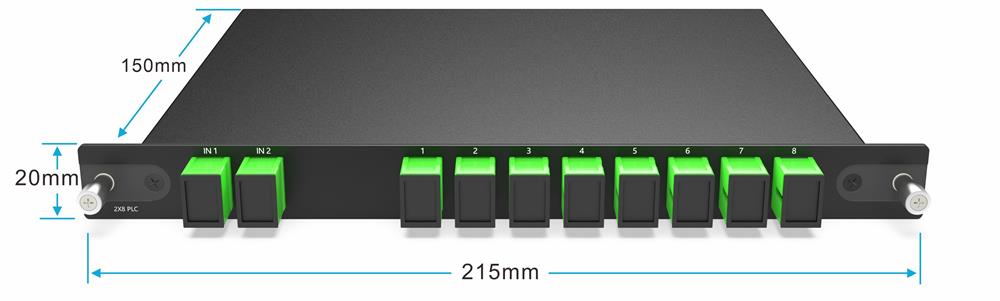

PLCプラグインLGXボックス215 * 150 * 20MM

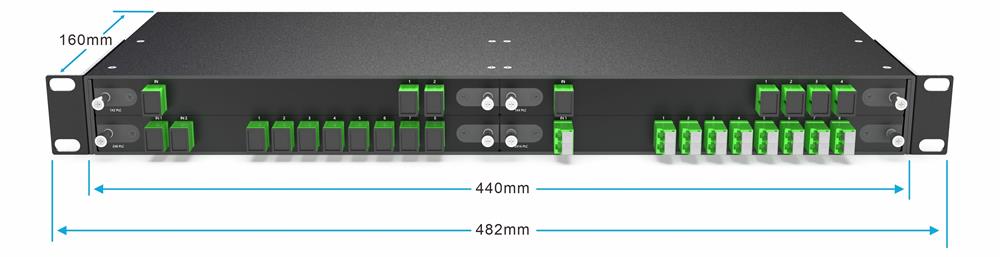

LGX BOX用4スロット1Uラック
注文情報
| 部品番号 | 仕様 |
| 1P2-LGX02A | 1x2 PLC SC/APC プラグイン LGX ボックス 215*150*20MM |
| 1P4-LGX02A | 1x4 PLC SC/APC プラグイン LGX ボックス 215*150*20MM |
| 1P8-LGX02A | 1x8 PLC SC/APC プラグイン LGX ボックス 215*150*20MM |
| 1P16-LGX01A | 1x16 PLC LC/APC プラグイン LGX ボックス 215*150*20MM |
| 2P2-LGX02A | 2x2 PLC SC/APC プラグイン LGX ボックス 215*150*20MM |
| 2P4-LGX02A | 2x4 PLC SC/APC プラグイン LGX ボックス 215*150*20MM |
| 2P8-LGX02A | 2x8 PLC SC/APC プラグイン LGX ボックス 215*150*20MM |
| 2P16-LGX01A | 2x16 PLC LC/APC プラグイン LGX ボックス 215*150*20MM |
| 1U02-4LGX | 19インチ 1Uラック、プラグインLGXボックス用4スロット、440×160×44mm |
