スプリッター PLC 2X2 SC/APC プラグイン LGX ボックス 215*150*20MM
FiberwdmのPLCは、独自のシリカガラス導波路プロセスに基づき開発され、信頼性の高い高精度に調整されたファイバーピグテールを小型パッケージに収めています。小型で信頼性の高い低コストの光分配ソリューションを提供します。PLCデバイスは、1260nmから1620nmの広い波長範囲にわたって、低挿入損失、低PDL、高反射損失、優れた均一性といった優れた性能を備え、-40℃から+85℃の温度範囲で動作します。PLCデバイスは、1×4、1×8、1×16、1×32の標準構成に加え、2×8、2×16、2×32、2×64のカスタマイズ構成もご用意しています。
製品

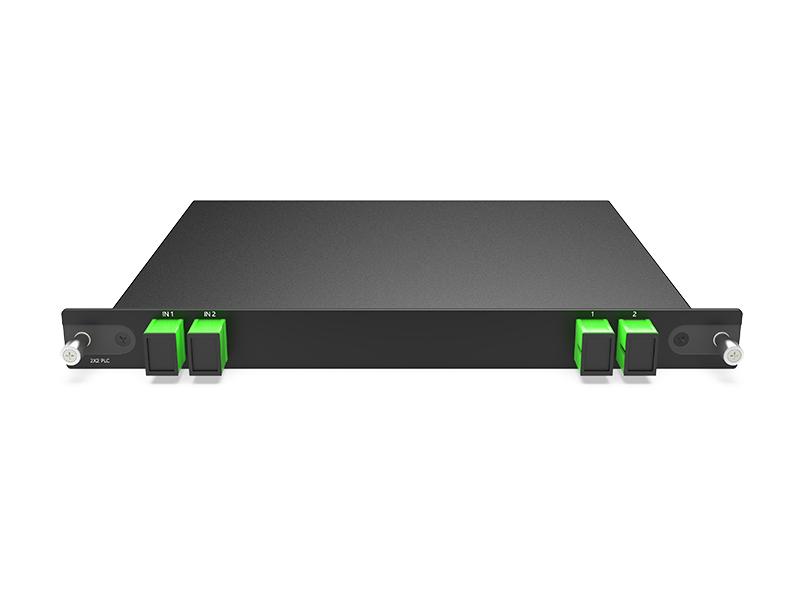

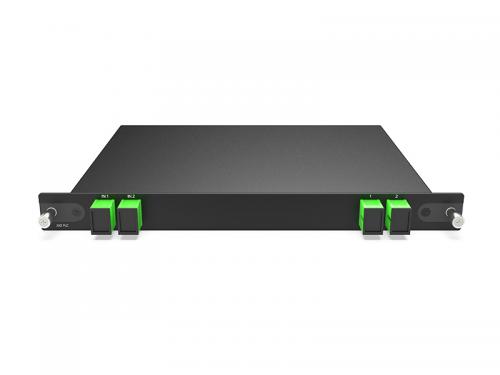

2×2 PLC SC/APCプラグインLGXボックス 215×150×20MM
特徴
アプリケーション
コンプライアンス
1*N PLC仕様
| ポート構成 | 1×2 | 1×4 | 1×8 | 1×16 | |
| ファイバータイプ | SMF-28eまたはお客様指定 | ||||
| 動作波長（nm） | 1260～1650 | ||||
| 挿入損失 | 標準 | 3.7 | 6.8 | 10.0 | 13.0 |
| 最大 | 4.0 | 7.2 | 10.5 | 13.5 | |
| 損失均一性 (dB) | 最大 | 0.4 | 0.6 | 0.8 | 1.2 |
| リターンロス (dB) | 最小 | 50 | 50 | 50 | 50 |
| 偏波依存損失 (dB) | 最大 | 0.2 | 0.2 | 0.3 | 0.3 |
| 指向性 (dB) | 最小 | 55 | 55 | 55 | 55 |
| 波長依存損失 (dB) | 最大 | 0.3 | 0.3 | 0.3 | 0.5 |
|
温度依存損失 (-40～85℃) (dB) |
最大 | 0.5 | 0.5 | 0.5 | 0.8 |
| 動作温度 (℃) | -40～85 | ||||
| 保管温度（℃） | -40～85 | ||||
| LGXボックス包装サイズ（mm） | 215×150×20mm | ||||
| 19インチラックマウントパッケージ（mm） | 1U、440×160×44 | ||||
注記：1. ファイバーコネクタなしの仕様です。
2. 室温テスト
2×N PLC仕様
| ポート構成 | 2×2 | 2×4 | 2×8 | 2×16 | |
| ファイバータイプ | SMF-28eまたはお客様指定 | ||||
| 動作波長（nm） | 1260～1650 | ||||
| 挿入損失 | 標準 | 3.8 | 7.4 | 10.8 | 14.2 |
| 最大 | 4.2 | 7.8 | 11.2 | 14.6 | |
| 損失均一性 (dB) | 最大 | 1.0 | 1.4 | 1.5 | 2.0 |
| リターンロス (dB) | 最小 | 50 | 50 | 50 | 50 |
| 偏波依存損失 (dB) | 最大 | 0.2 | 0.2 | 0.4 | 0.4 |
| 指向性 (dB) | 最小 | 55 | 55 | 55 | 55 |
| 波長依存損失 (dB) | 最大 | 0.8 | 0.8 | 0.8 | 0.8 |
|
温度依存損失 (-40～85℃) (dB) |
最大 | 0.5 | 0.5 | 0.5 | 0.8 |
| 動作温度 (℃) | -40～85 | ||||
| 保管温度（℃） | -40～85 | ||||
| 梱包サイズ（mm） | 215×150×20mm | ||||
| 19インチラックマウントパッケージ（mm） | 1U、440×160×44 | ||||
注記：1. ファイバーコネクタなしの仕様です。
2. 室温テスト
パッケージ（mm）

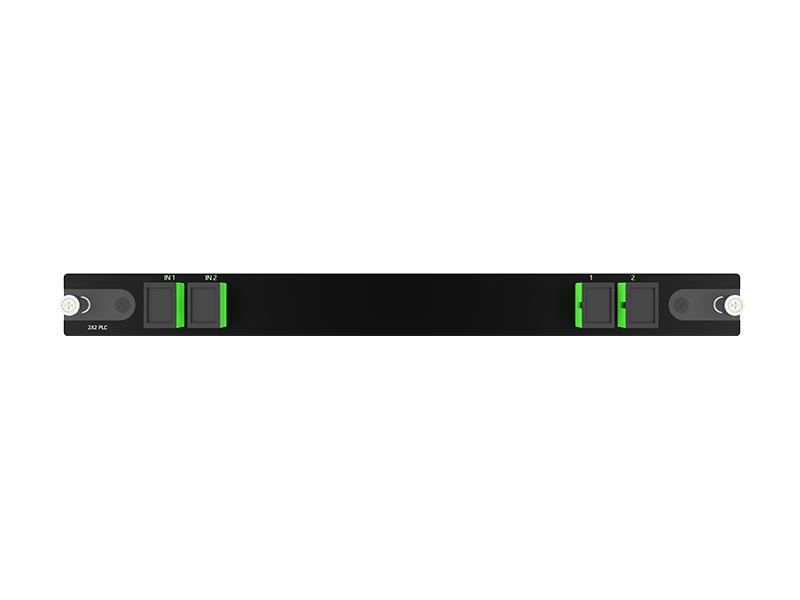

PLCプラグインLGXボックス 215×150×20MM

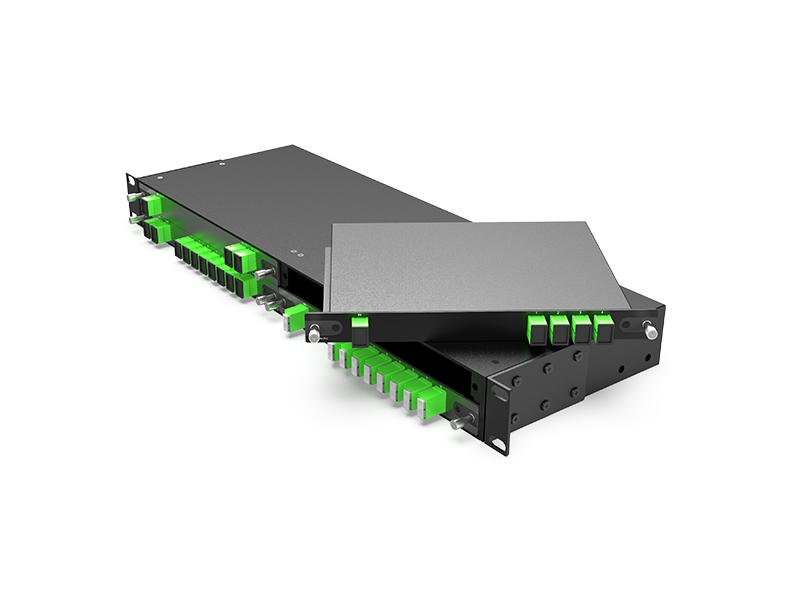

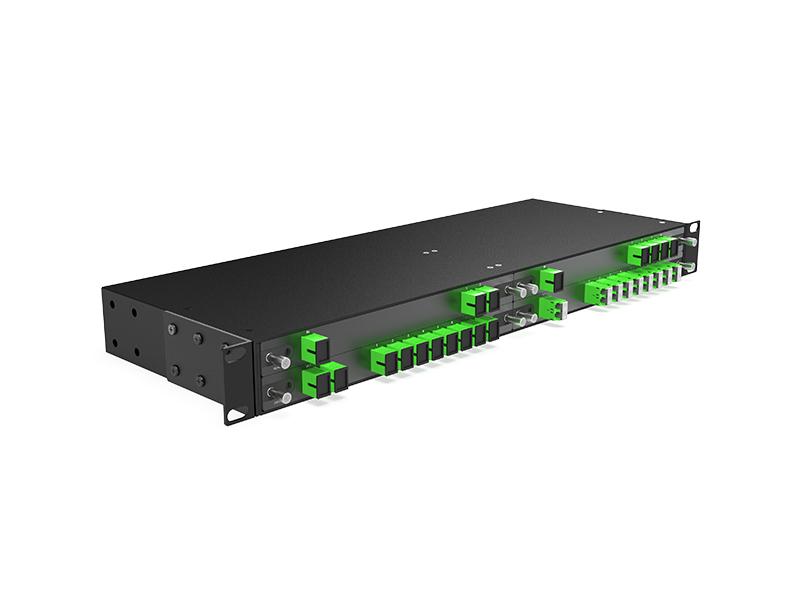

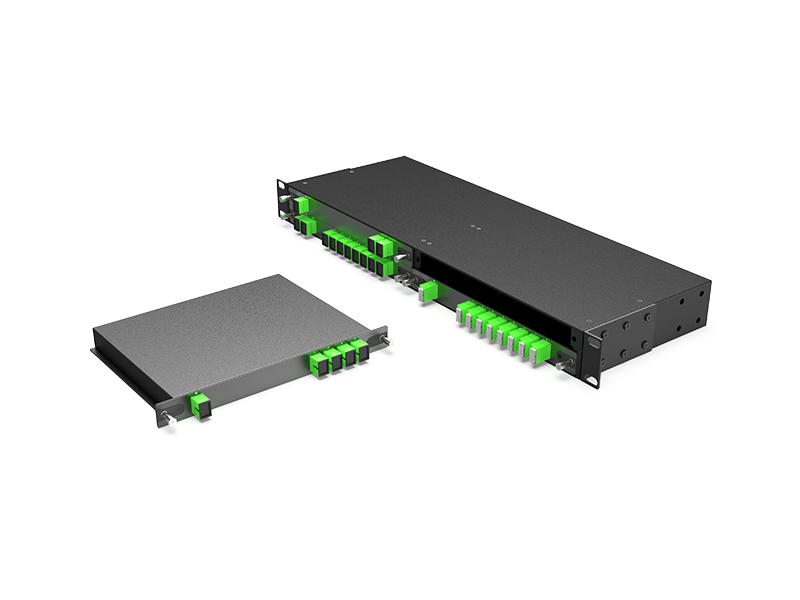

LGX BOX用4スロット1Uラック
注文情報
| 部品番号 | 仕様 |
| 2P2-LGX02A | 2x2 PLC SC/APC プラグイン LGX ボックス 215*150*20MM |
よくある質問
Q: 動作温度範囲と保管温度範囲はどれくらいですか？
A: どちらも-40℃～+85℃で、屋外や機器室などの過酷な温度環境にも適応できます
Q: この PLC スプリッターのアフターセールス保証ポリシーは何ですか?
A: 弊社では、3 か月の交換保証、3 年間の保証、および生涯メンテナンス サービスを提供しています。
