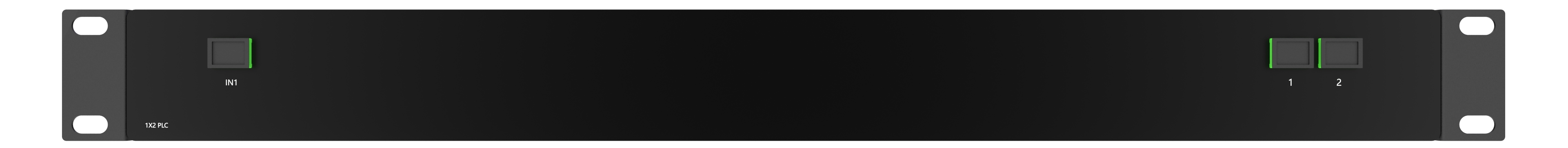

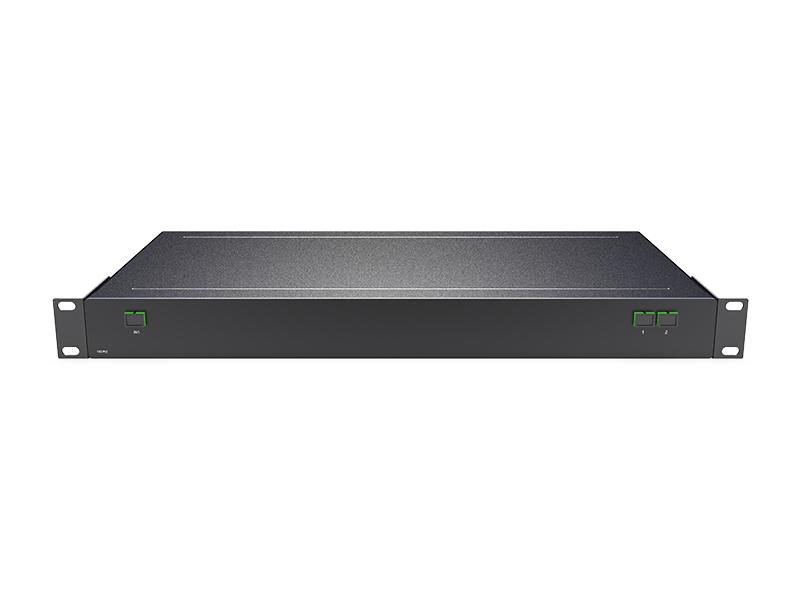

スプリッター PLC 1X2 SC/APC 1U ラック 440*200*44mm
FiberwdmのPLCは、独自のシリカガラス導波路プロセスに基づき開発され、信頼性の高い高精度に調整されたファイバーピグテールを小型パッケージに収めています。小型で信頼性の高い低コストの光分配ソリューションを提供します。PLCデバイスは、1260nmから1620nmの広い波長範囲にわたって、低挿入損失、低PDL、高反射損失、優れた均一性といった優れた性能を備え、-40℃から+85℃の温度範囲で動作します。PLCデバイスは、1×4、1×8、1×16、1×32の標準構成に加え、2×8、2×16、2×32、2×64のカスタマイズ構成もご用意しています。
製品
1×2 PLC SC/APC 1Uラック
特徴：
アプリケーション
コンプライアンス
1*N PLC仕様
| ポート構成 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
| 繊維の種類 | SMF-28eまたは顧客指定 | ||||||
| 動作波長（nm） | 1260～1650 | ||||||
| 挿入損失 | 典型的な | 3.7 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| マックス | 4.0 | 7.2 | 10.5 | 13.5 | 16.9 | 21.0 | |
| 損失均一性（dB） | マックス | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 |
| リターンロス（dB） | 分 | 50 | 50 | 50 | 50 | 50 | 50 |
| 偏波依存損失(dB) | マックス | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
| 指向性（dB） | 分 | 55 | 55 | 55 | 55 | 55 | 55 |
| 波長依存損失(dB) | マックス | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 |
|
温度依存損失 (-40～85℃) (dB) |
マックス |
0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1.0 |
|
動作温度（°C） |
-40～85 | ||||||
|
保管温度（°C） |
-40～85 | ||||||
|
梱包サイズ（mm） |
40×4×4 | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×12×4 | |
|
19インチラックマウントパッケージ（mm） |
1U、440*200*44 | ||||||
注: 1.ファイバーコネクタなしの仕様。
2.室温テスト。
2*N PLC仕様
| ポート構成 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | |
| 繊維の種類 | SMF-28eまたは顧客指定 | ||||||
| 動作波長（nm） | 1260～1650 | ||||||
| 挿入損失 | 典型的な | 3.8 | 7.4 | 10.8 | 14.2 | 17.0 | 21.0 |
| マックス | 4.2 | 7.8 | 11.2 | 14.6 | 17.5 | 21.5 | |
| 損失均一性（dB） | マックス | 1.0 | 1.4 | 1.5 | 2.0 | 2.5 | 2.5 |
| リターンロス（dB） | 分 | 50 | 50 | 50 | 50 | 50 | 50 |
| 偏波依存損失(dB) | マックス | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.5 |
| 指向性（dB） | 分 | 55 | 55 | 55 | 55 | 55 | 55 |
| 波長依存損失(dB) | マックス | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1.0 |
|
温度依存損失 (-40～85℃) (dB) |
マックス | 0.5 | 0.5 | 0.8 | 0.8 | 0.8 | 1.0 |
| 動作温度（°C） | -40～85 | ||||||
| 保管温度（°C） | -40～85 | ||||||
| 梱包サイズ（mm） | 40×4×4 | 40×4×4 | 50×4×4 | 50×4×4 | 60×7×4 | ||
| 19インチラックマウントパッケージ（mm） | 1U、440*200*44 | ||||||
注: 1.ファイバーコネクタなしの仕様。
2.室温テスト。

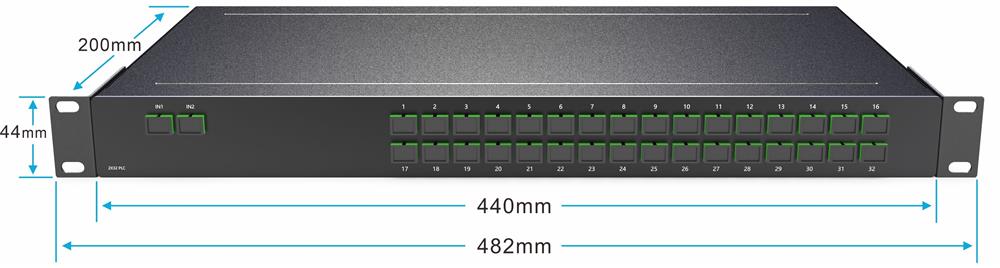

パッケージ（mm）
注文情報
| 部品番号 | 仕様 |
| 1P2-1U02A | 1x2 PLC SC/APC 1Uラック 440*200*44mm |
