FIBERWDM によって設計された、青と赤（R/B）フィルター付きの 8ch（16 波）DWDM MUX/DEMUX はペアで使用され、サイド A の波は RX C21 ～ C28、TX C44 ～ C51 です。 サイド B の波は RX C44 ～ C51、TX C21 ～ C28 です。 DWDM アンプと DCM デバイスを組み合わせることで、8ch DWDM 転送システムは 1 つのファイバーで長距離伝送をサポートできます。
また、LGX ボックス プラグイン設計であるため、4 スロット 1U ラックにプラグインでき、システム内の最大容量は 4 * 8 チャネルをサポートします。

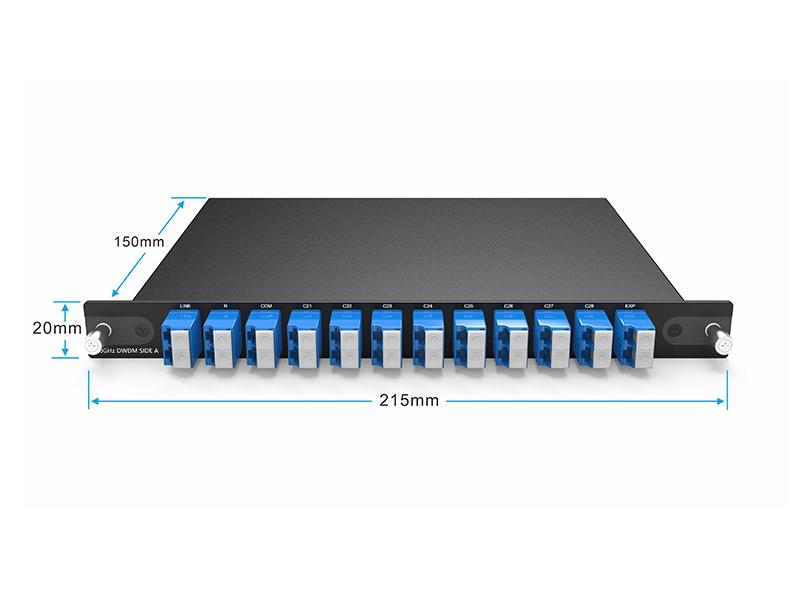

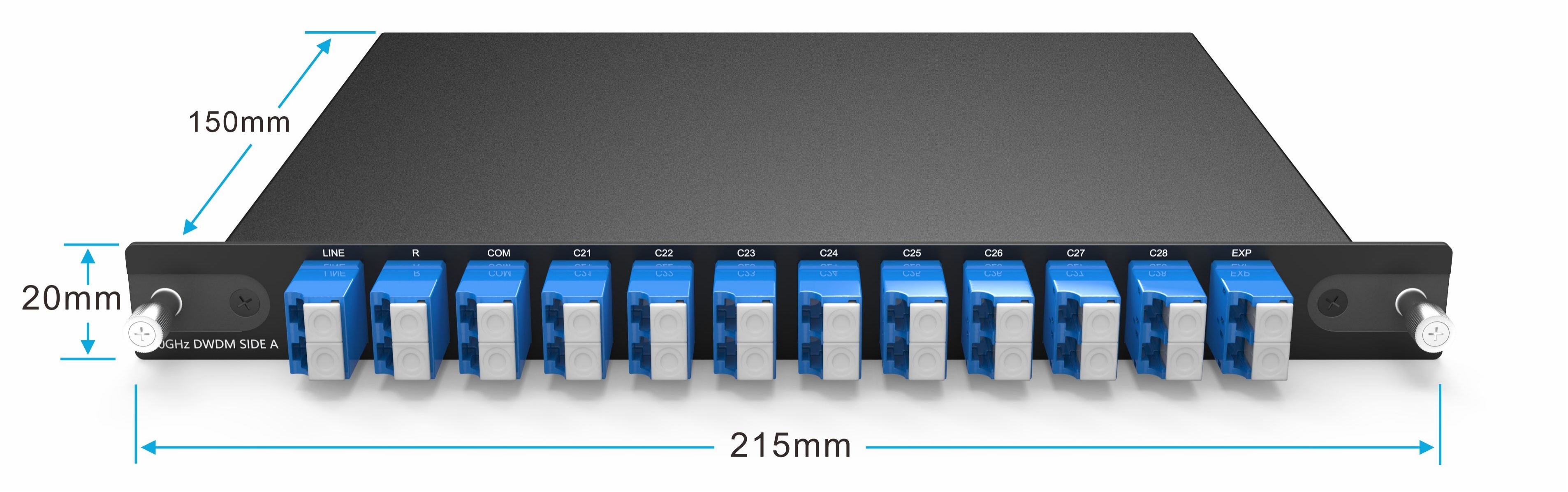

シングルファイバー 8CH 16 波長 DWDM MUX/DEMUX、EXP ポート、R/B フィルター LC/UPC、LGX ボックス、4 スロット 1U ラック付き
FIBERWDM によって設計された、青と赤（R/B）フィルター付きの 8ch（16 波）DWDM MUX/DEMUX はペアで使用され、サイド A の波は RX C21 ～ C28、TX C44 ～ C51 です。 サイド B の波は RX C44 ～ C51、TX C21 ～ C28 です。 DWDM アンプと DCM デバイスを組み合わせることで、8ch DWDM 転送システムは 1 つのファイバーで長距離伝送をサポートできます。
また、LGX ボックス プラグイン設計であるため、4 スロット 1U ラックにプラグインでき、システム内の最大容量は 4 * 8 チャネルをサポートします。
製品パネル

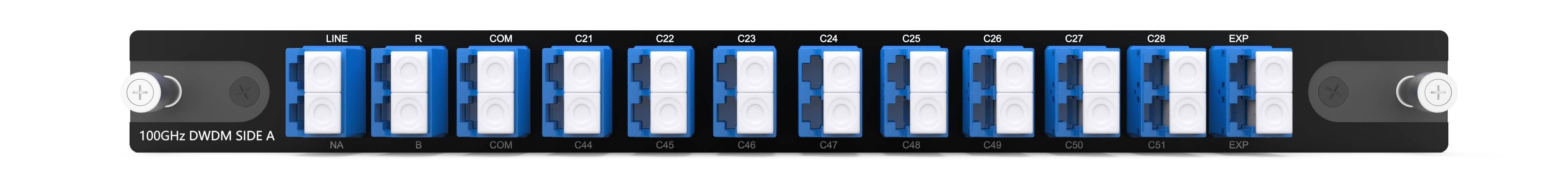

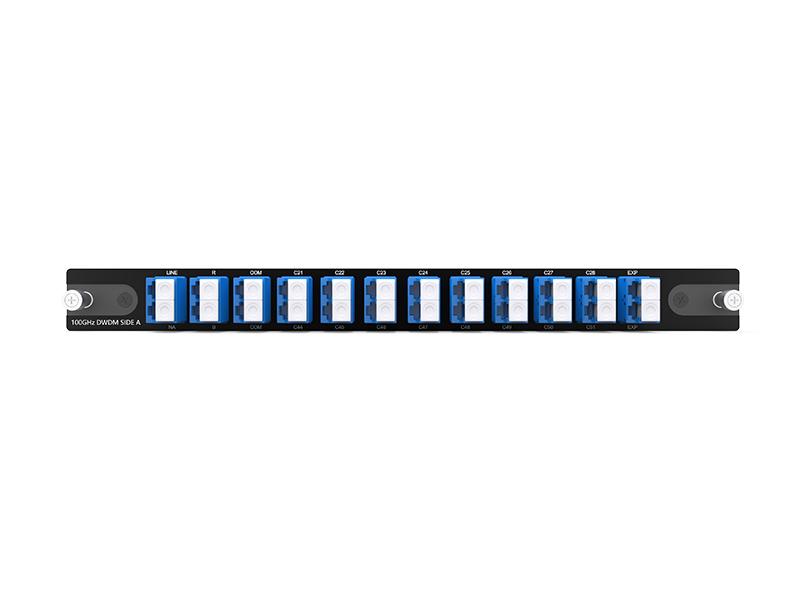

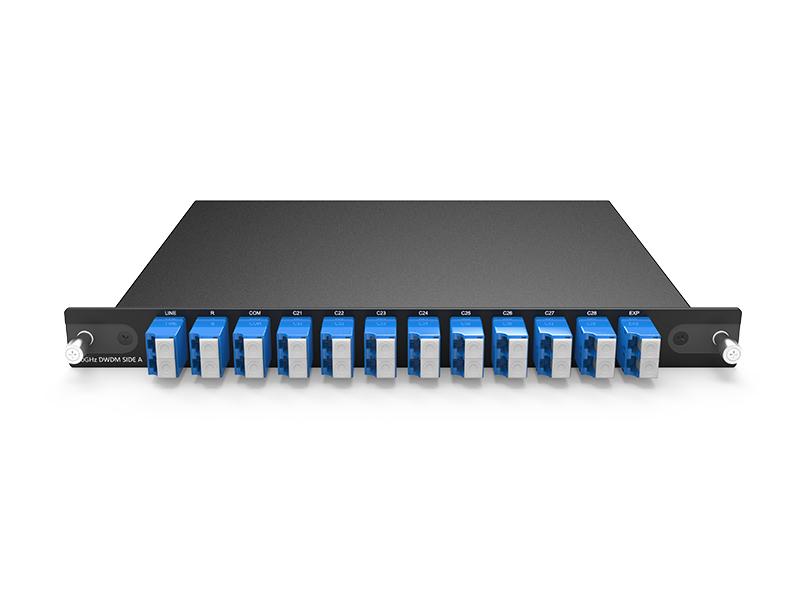

8CH DWDM MUX/DEMUX シングルファイバーサイドA

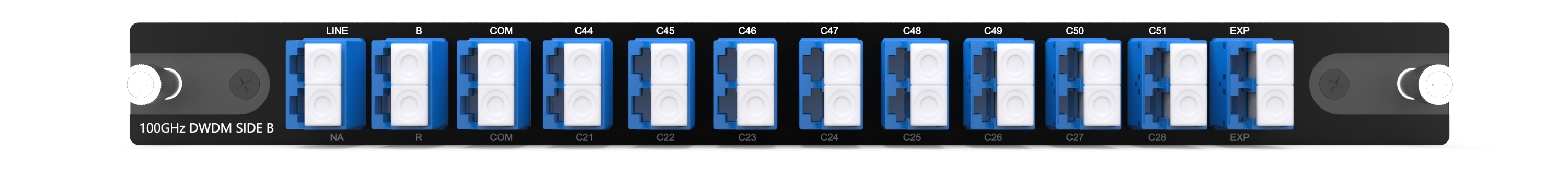

8CH DWDM MUX/DEMUX シングルファイバーサイドB

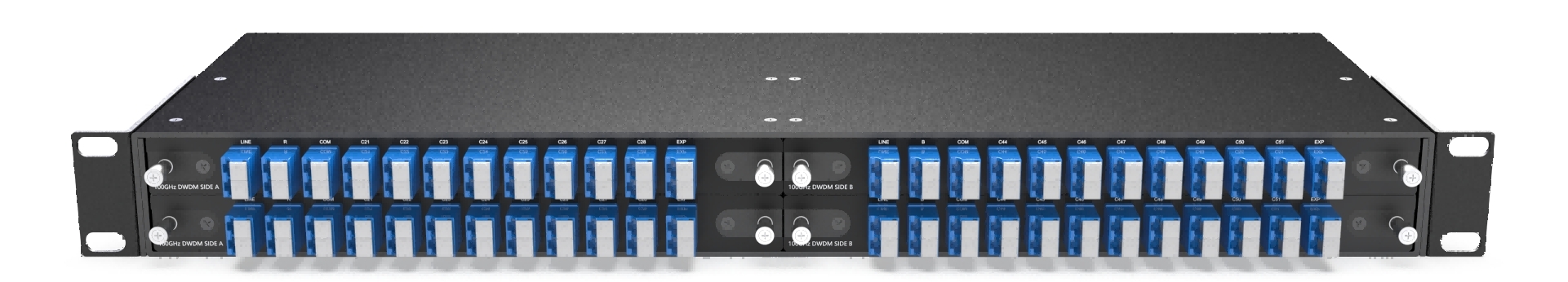

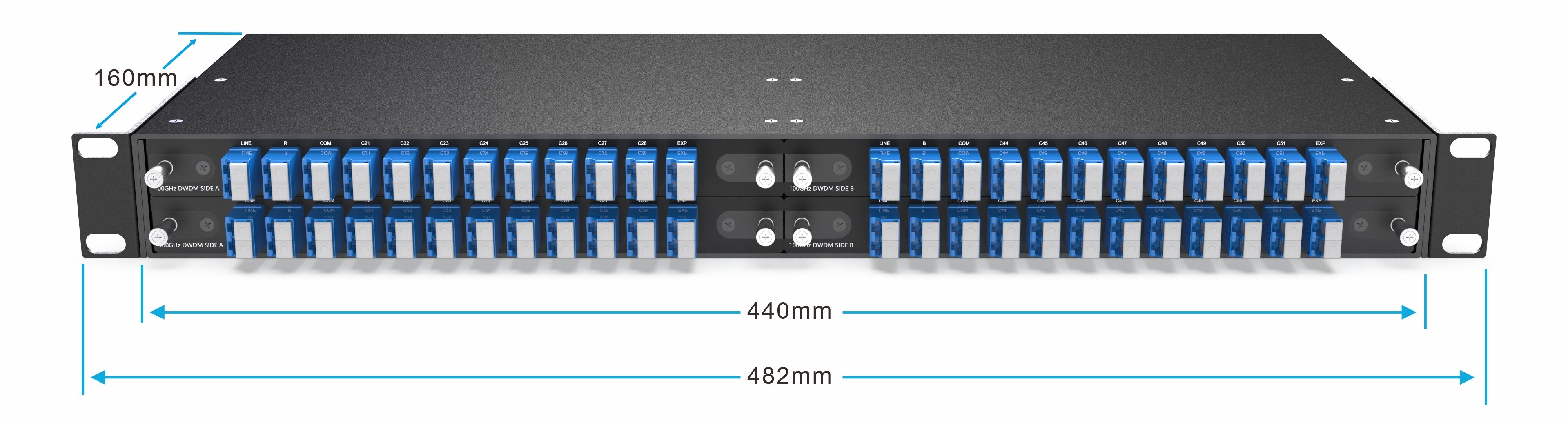

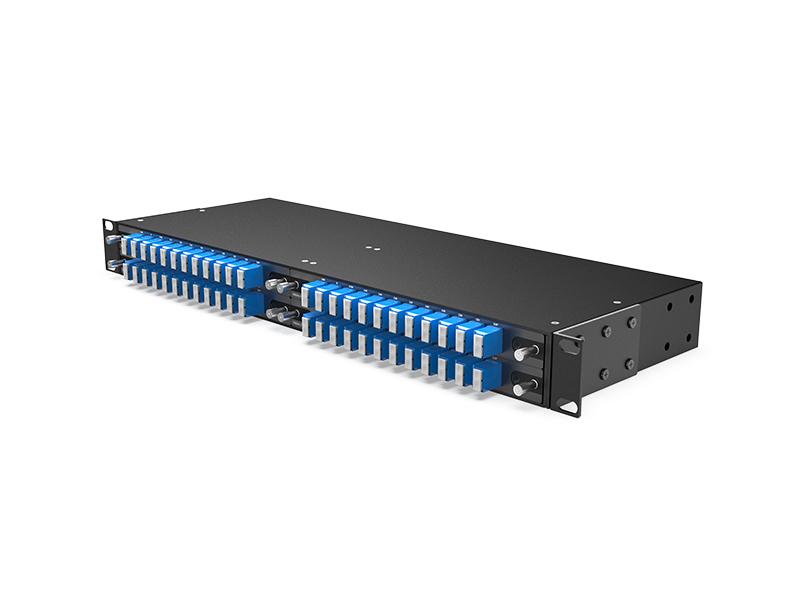

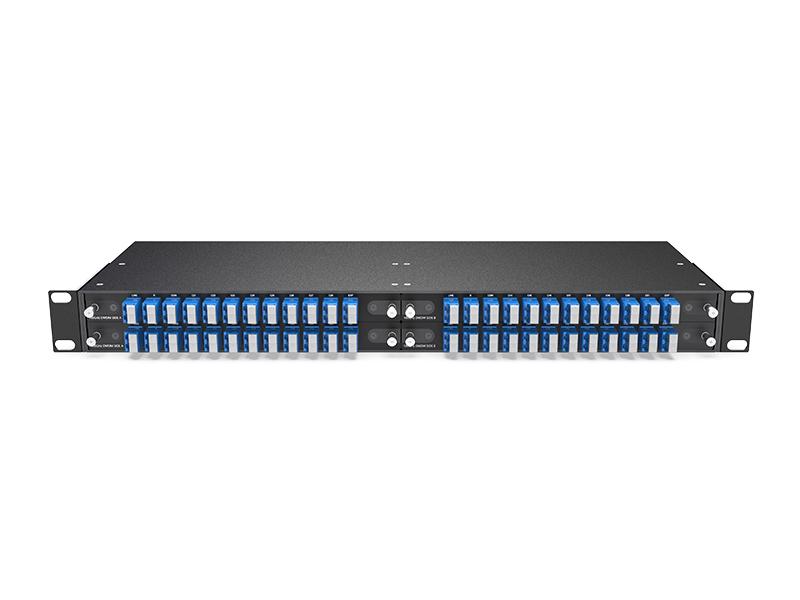

4スロット1Uラック
将来の帯域幅増加に対応する拡張ポートにより、追加のファイバーをインストールしたりリースしたりすることなく、異なる波長をサポートする別の DWDM MUX/DEMUX のライン ポートに接続することで、ネットワーク容量を増やすことができます。

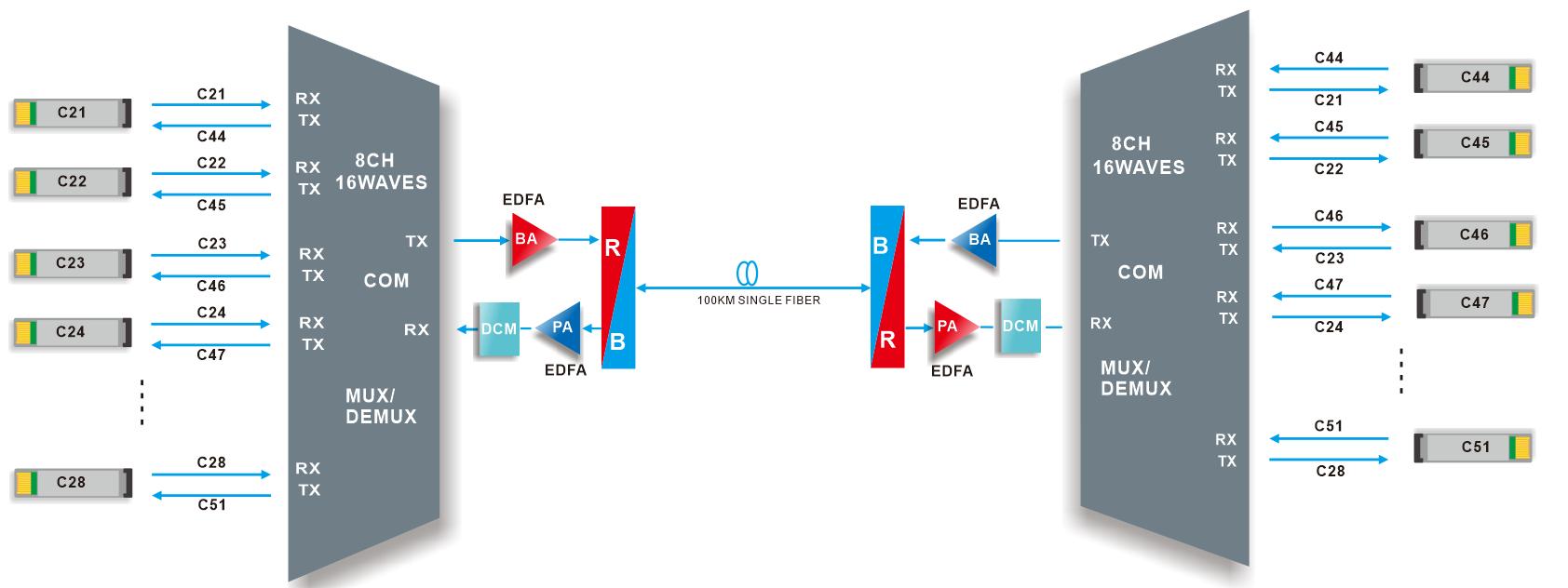

ラインリンク
8CH DWDM MUX/DEMUX シングルファイバー伝送
8 チャネル DWDM MUX/DEMUX は、ポイントツーポイント伝送用の 1 本の光ファイバーで 8 チャネルの異なるビジネスをサポートします。
放送・テレビ、IDC、金融、政府、クラウド、大規模データなどの業界で活躍します。
製品仕様
|
波長 |
8ch 16波C21-C28/C44-C51 |
チャネル間隔 |
100GHz（0.8nm） |
|
チャネル通過帯域 |
±0.11nm |
テクノロジー |
TFF（薄膜フィルター） |
|
挿入損失 |
≤ 3.5dB |
リンクロス |
≤ 4.5dB |
|
リターンロス |
≥ 45dB |
指向性 |
≥ 45dB |
|
偏波モード分散 |
≤ 0.1ps |
偏光依存損失 |
≤ 0.3dB |
|
チャネル分離 |
隣接≥30dB
|
温度 |
動作温度 -40～85°C 保管温度 -40～85℃ |
|
挿入損失@R/B |
合格:≤ 0.6dB 反射:≤0.8dB |
アイソレーション@R/B |
合格:≥ 30dB 反射:≥15dB |
|
正味重量 |
LGXボックス: 0.5kg 4スロット1Uラック: 1.5KG |
寸法（高さx幅x奥行き） |
LGXボックス：20×215×150mm 1Uラック：44×440×230mm |
注: コネクタ付きで指定されます。
パッケージ情報

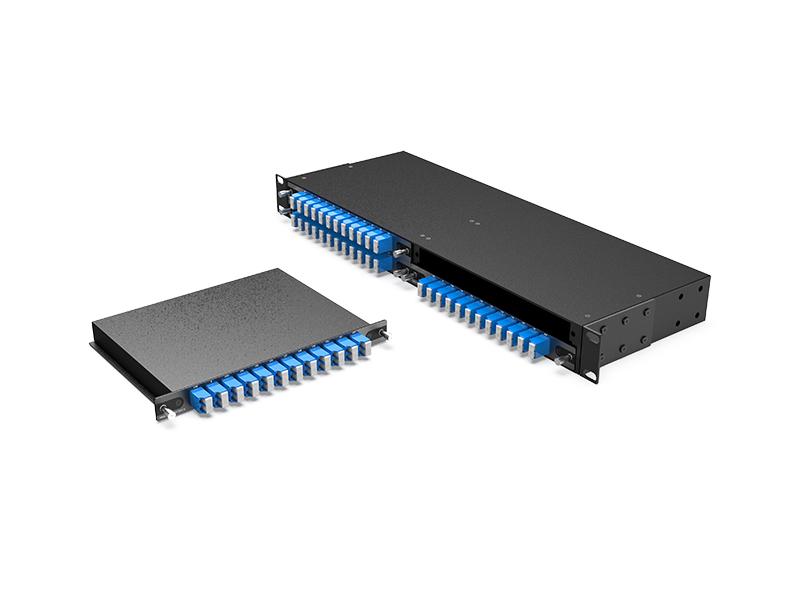

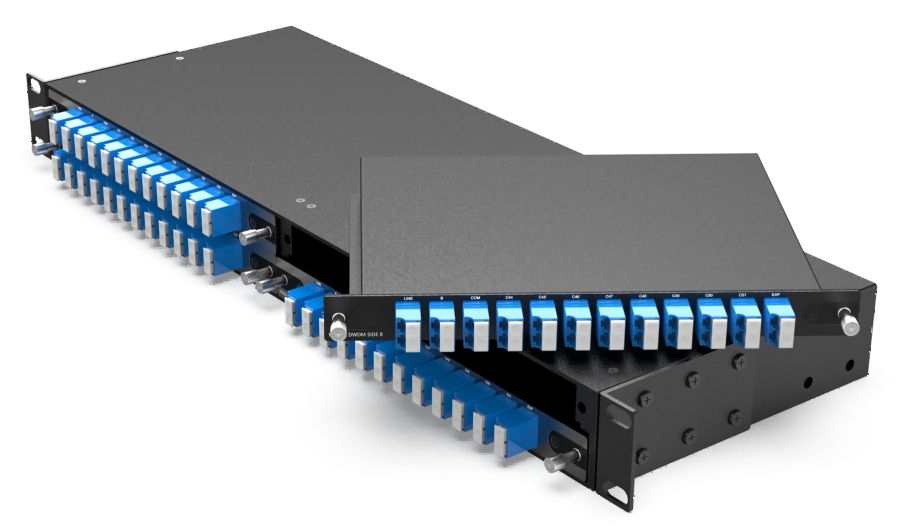

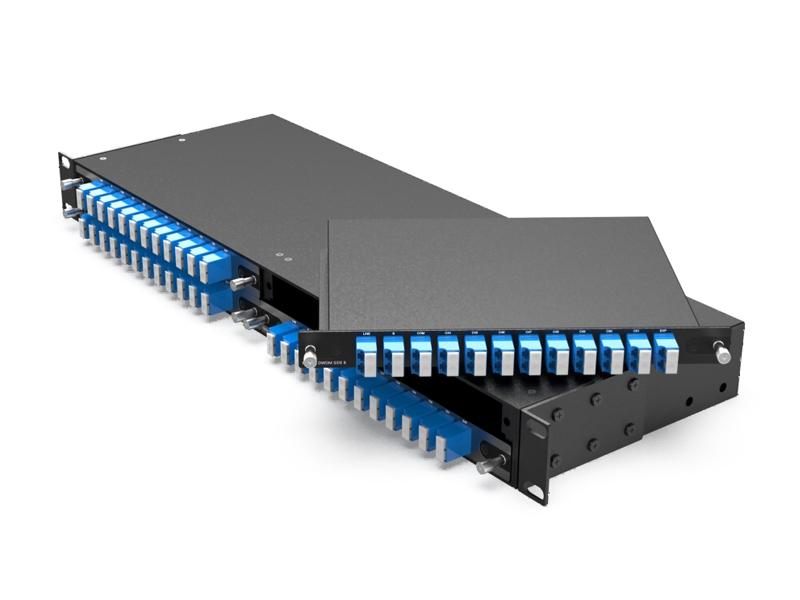

LGX BOX プラグイン 4 スロット 1U ラック

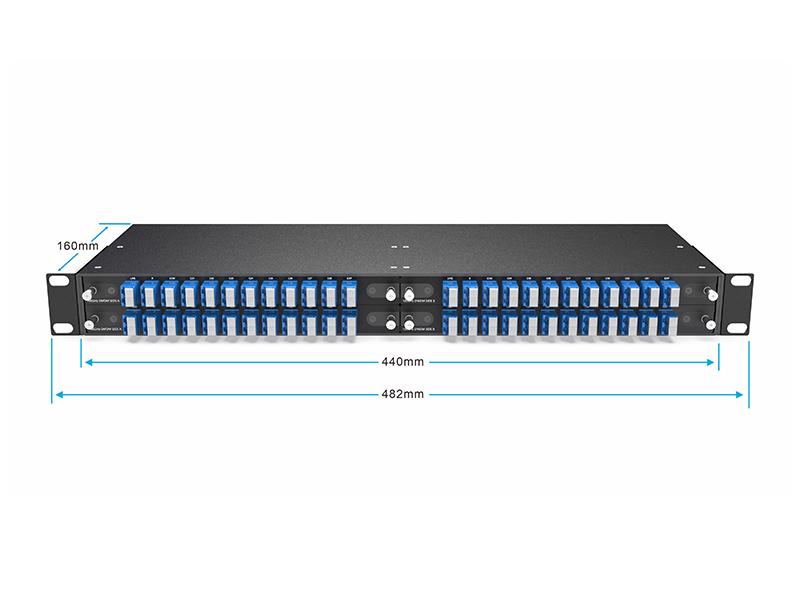

LGX BOX用4スロット1Uラック
注文情報
|
商品番号 |
製品説明 |
|
DM8-LGX01-C2151-RB-A |
DWDM MUX//DEMUX 8CH 16Waves (RX C21-C28/TX C44-C51) EXPポートおよびRBフィルター付き、シングルファイバー、LC/UPC、プラグインLGXボックス 20*215*150mm、サイドA |
|
DD8-LGX01-C2151-RB-B |
DWDM MUX/DEMUX 8CH 16Waves (RX C44-C51/TX C21-C28) EXPポートおよびRBフィルター付き、シングルファイバー、LC/UPC、プラグインLGXボックス 20*215*150mm、サイドB |
|
1U-4LGX02 |
19インチ 1Uラック、プラグインLGXボックス用4スロット、440×160×44mm |
注: カスタマイズされたデザインをサポートしていますので、メールでお問い合わせください。
