40ch 50GHz DWDM MUX DEMUXは、FIBERWDM方式で設計され、波長範囲はC21～C60（1560.61nm～1529.55nm）で、ITU-T G.694.1 100GHzグリッドに準拠しています。Cバンド帯域の容量を最大化します。また、将来的にH14～H61を拡張するためのEXPポートも備えています。
48ch DWDMは完全にパッシブなDWDMデバイスであり、低挿入損失（波長ポート＜7.0dB）を実現します。DWDMアンプおよびDCMデバイスと組み合わせることで、40ch DWDM伝送システムは長距離伝送をサポートします。
デュアルファイバー48CH C14-C61 50GHz DWDM MUX DEMUX、拡張用EXPポート付き
H14-H61、LC/UPC、1Uラック

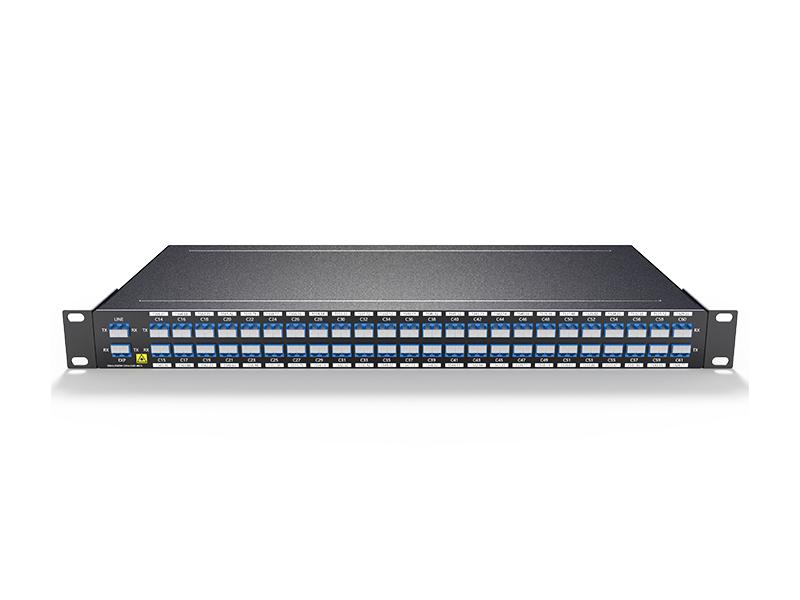

製品パネル
48CH DWDM MUX/DEMUX

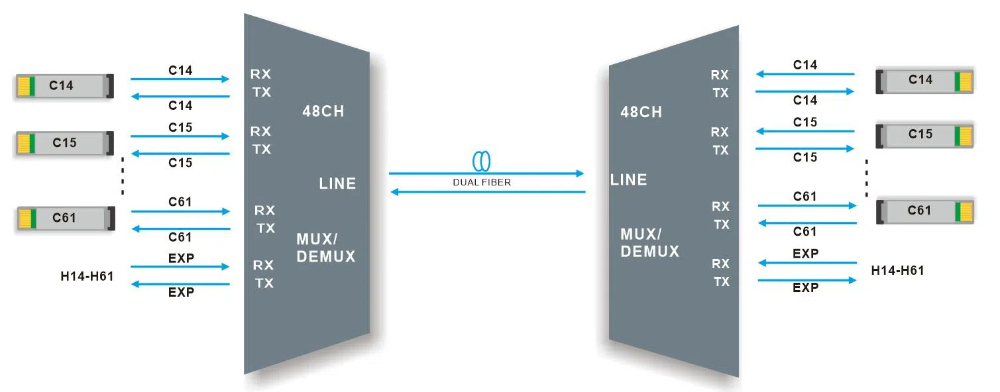

ラインリンク
40CH DWDM MUX DEMUX デュアルファイバー伝送
48 チャネル DWDM MUX DEMUX は、ポイントツーポイント伝送用の 2 つの光ファイバーで 40 チャネルの異なるビジネスをサポートします。
放送・テレビ、IDC、金融、政府、クラウド、大規模データなどの業界で活躍します。
製品仕様
|
波長 |
40チャンネル C21-C60 |
チャネル間隔 |
50GHz（0.4nm） |
|
チャネル通過帯域 |
±0.11nm |
テクノロジー |
AAWG（フラットトップ） |
|
挿入損失 |
≤ 7.0dB |
リンクロス |
≤ 14dB |
|
中心波長正確さ |
±0.12nm |
1dB帯域幅 |
≥ 0.3nm |
|
3dB帯域幅 |
≥ 0.5nm |
20 dB帯域幅 |
≤ 1.3nm |
|
リターンロス |
≥ 40dB |
リップル |
≤ 0.1dB |
|
挿入損失均一 |
≤ 1.5dB |
偏光モード分散 |
≤ 0.5ps |
|
偏光依存損失 |
≤ 0.8dB |
総クロストーク |
≥ 19dB |
|
色分散 |
±0.19dB |
チャネル分離 |
隣接 ≥ 22dB |
|
チャネル分離 |
非隣接 ≥ 27dB |
温度 |
動作時 -5～65℃、保管時 -40～85℃ |
|
正味重量 |
|

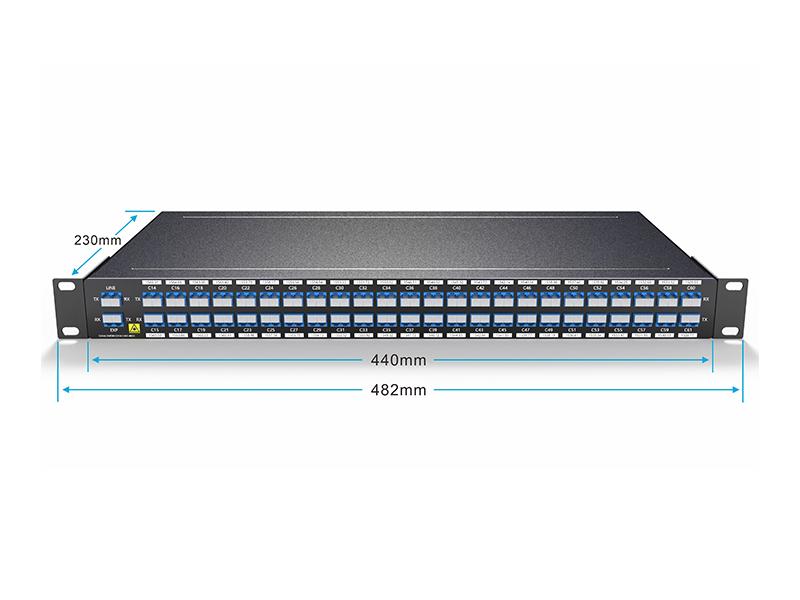

寸法（高さx幅x奥行き） |
|
注: コネクタ付きで指定されます。
パッケージ情報
19インチ 1Uラック
注文情報
|
商品番号 |
製品説明 |
|
50G-DMD48-1U01-C1461 |
50GHz DWDM MUX DEMUX 48CH (C14-C61)、H14-H61拡張用EXPポート付き、デュアルファイバー、LC/UPC、1Uラック |
注: カスタマイズされたデザインをサポートしていますので、メールでお問い合わせください。
