概要

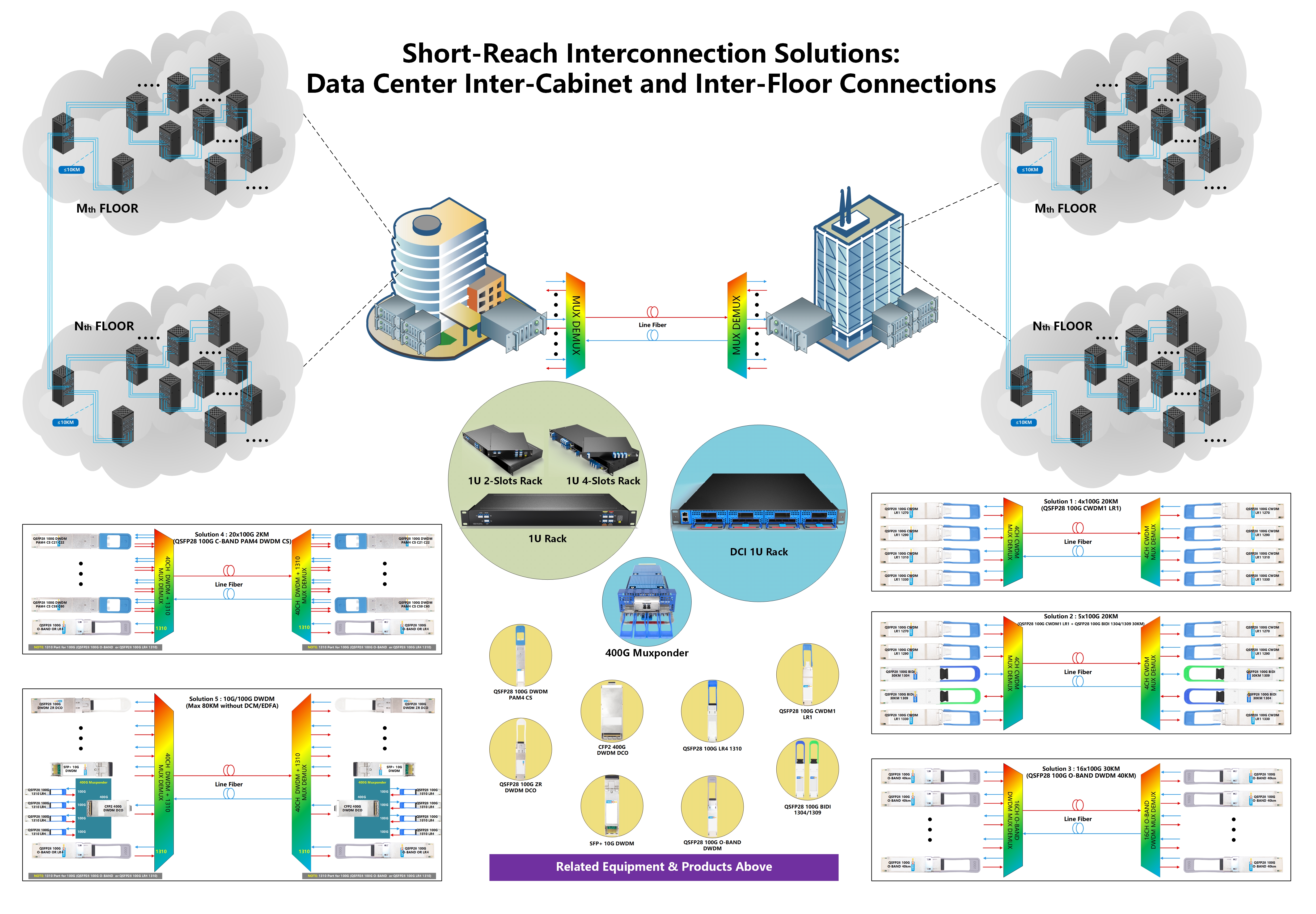

このドキュメントでは、データセンター内のクロスキャビネットおよびクロスフロアのシナリオに対応する、デュアルファイバアーキテクチャを採用した5セットの100G相互接続ソリューションを紹介します。ソリューションの形態には、シンプルなポイントツーポイント直結、パッシブDWDMカラーライト多重化、アクティブWDMアグリゲーション、スイッチクラスター相互接続が含まれます。パッシブソリューションは、スイッチに直接挿入されたDWDMライン側光モジュールとパッシブ合分波器を組み合わせて、アクティブデバイスを使用せずに伝送を実現します。顧客がスイッチ上の既存の100G LR4光モジュールを交換できない場合は、OTU波長変換ボードを装備したアクティブWDMソリューションを選択して柔軟に適応させることができ、異なるケーブリング規模や機器改造の制約があるシナリオに対応します。

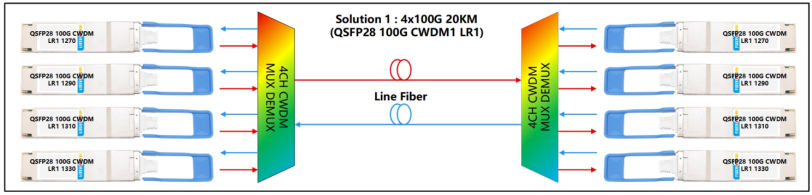

相互接続ソリューション #1：4×100G 20KM デュアルファイバ

ソリューションの説明

ローカルステーションとリモートステーションにそれぞれ1台の4チャネルCWDM波長分割多重デバイスを配置し、QSFP28 100G CWDM1 LR1モジュールと組み合わせます。これにより、最大4チャネルの100G短距離デュアルファイバ相互接続が可能になります。ソリューション全体でアクティブデバイスや分散補償は不要であり、光モジュールはスイッチに直接挿入されます。

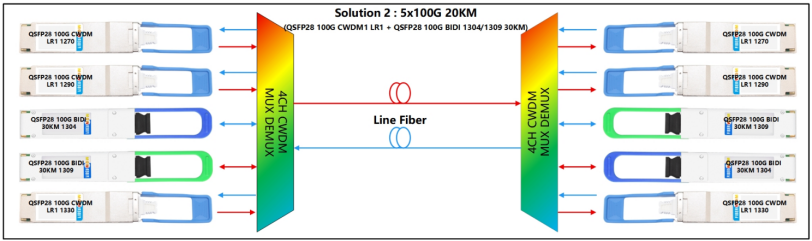

相互接続ソリューション #2：5×100G 20KM デュアルファイバ

ソリューションの説明

ローカルステーションとリモートステーションにそれぞれ1台の4チャネルCWDM波長分割多重デバイスを配置し、QSFP28 100G CWDM1 LR1モジュールおよびQSFP28 100G BIDI 30KMモジュール（1304 nm / 1309 nm）を使用します。最大5チャネルの100G短距離デュアルファイバ相互接続を実現できます。このソリューションでは、1310 nmポートでの伝送に2つのシングルファイバー双方向100Gモジュールを使用し、相互干渉なしにソリューション1と比較して1つの追加の100Gチャネルを追加します。ソリューション全体でアクティブデバイスや分散補償は不要であり、光モジュールはスイッチに直接挿入されます。

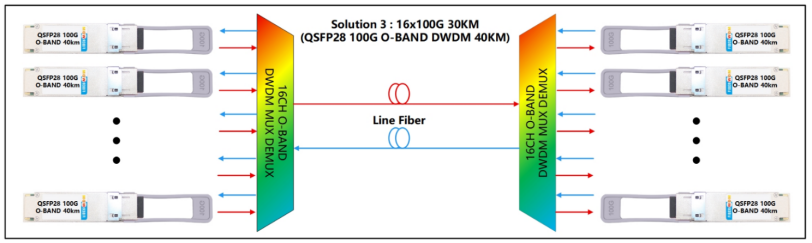

相互接続ソリューション #3：16×100G 30KM デュアルファイバ

ソリューションの説明

ローカルステーションとリモートステーションにそれぞれ1台の16チャネルO-BAND DWDM波長分割多重デバイスを配置し、QSFP28 100G O-BAND 40KMモジュールと組み合わせることで、最大16チャネルの100G短距離デュアルファイバ相互接続をサポートします。ソリューション全体でアクティブデバイスや分散補償は不要です。光モジュールはスイッチに直接挿入されます。

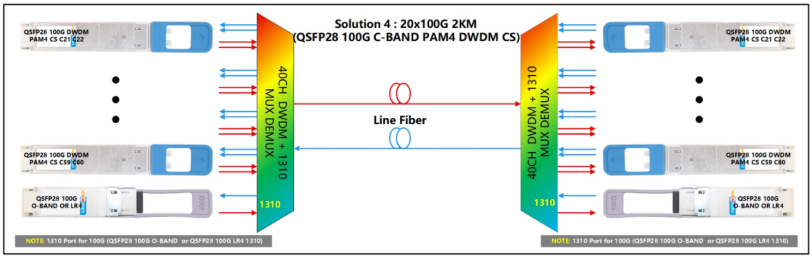

相互接続ソリューション #4：20×100G 2KM デュアルファイバ

ソリューションの説明

ローカルステーションおよびリモートステーションの両方に、QSFP28 100G DWDM PAM4 CSデュアル波長モジュールを備えた40チャネルC-BAND DWDM波長分割多重デバイス（1310 nmポート付き）を1台配置し、20チャネルの100G短距離デュアルファイバ相互接続を実現します。1310 nmポートは、QSFP28 100G O-BAND DWDMまたはQSFP28 100G 1310 nm LR4光モジュールのいずれかを介して、さらに1つの追加の100Gチャネルを拡張できます。完全なソリューションではアクティブデバイスや分散補償を使用せず、光モジュールはスイッチに直接挿入されます。

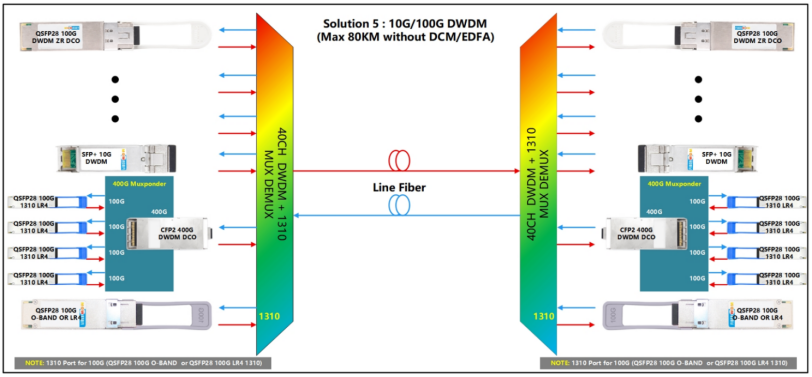

相互接続ソリューション #5：10G/100G混信伝送デュアルファイバ（最大80 KM）

ソリューションの説明

ローカルステーションおよびリモートステーションに40チャネルC-BAND DWDM波長分割多重デバイス（1310 nmポート付き）を1台配置します。QSFP28 100G DWDM ZR DCOコヒーレント光モジュールまたはSFP+ 10G DWDM光モジュールを採用して、10Gおよび100Gサービスのマルチチャネル混合短距離デュアルファイバ相互接続を実装します。1310 nmポートは、QSFP28 100G O-BAND DWDMまたはQSFP28 100G 1310 nm LR4モジュールのいずれかを使用した1つの追加の100G拡張チャネルをサポートします。このソリューションでは、アクティブデバイス、EDFA増幅、および分散補償は不要です。光モジュールはスイッチに直接挿入できます。より高レートの帯域幅伝送を行うには、400G Muxponderボード、CFP2 400G DCOコヒーレントモジュール、およびQSFP28 100G 1310 nm LR4光モジュールを追加して、より大きな帯域幅を取得します。これは、データセンター内の短距離相互接続シナリオに特に適しています。
