MPO-LCデータセンターのケーブリングにおいて、カセットの極性はMPOトランクポートと前面のLCデュプレックスポート間のファイバマッピングを決定します。これは送信パスと受信パスが一致するかどうかを左右し、間違えるとリンクが全く立ち上がりません。主流の極性にはA、AF、B1、B2、Uの5種類があり、それぞれ異なるANSI/TIA-568ケーブリング方式に対応しています。



MPO Cassette Polarity Explained

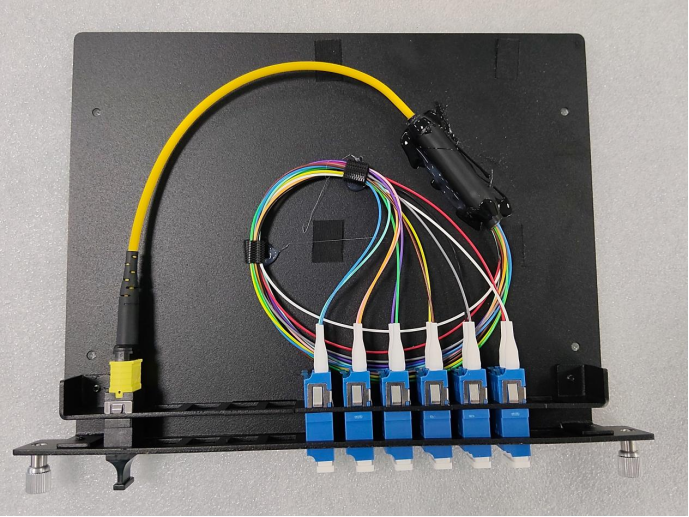

図1 MPO-LCカセット:内部構造と極性が設定される場所



Type-AはMethod-Aに準拠し、Aタイプ(キーアップ/ダウン)のアダプタとAタイプのストレートトランクをペアで使用します。ファイバはカセットをそのまま通過するため、1〜12のシーケンスが維持されます。導入は簡単ですが、両端で異なるジャンパ(一端がAA、もう一端がAB)が必要になるため、保守が煩雑になります。主にレガシーな10G/25GデュプレックスLC設備で見られます。

Type-AFもAタイプのアダプタとAタイプのトランクを使用しますが、違いはカセット内部でペアスワップ(1↔️2、3↔️4)を実行し、各デュプレックスポートでTx/Rxを交換する点です。Type-Aとペアで使用することで、両端でABジャンパを使用できるようになり、オンサイトのパッチングが簡素化されます。高密度なMPO-LCのレトロフィットに適しています。

Type-B1およびB2はMethod-Bに準拠し、どちらもBタイプ(キーアップ/アップ)のアダプタとBタイプの反転トランクを使用します。B1はカセット内部がストレートスルーであるため、Tx/Rxの反転はアダプタによって行われます。これは最も一般的なBタイプの極性です。B2はカセット内部で1〜12のシーケンス全体を反転させるため、反転はカセット自体によって処理され、ストレートトランクとペアにする必要があります(反転トランクでは2回反転してしまいリンクが切断されます)。B2は通常、互換性の低いベンダー固有の設計です。これら2つを混在させないでください。

Type-U(U1/U2)は、ANSI/TIA-568.3-E(2022)によって追加されたユニバーサル極性であり、新規構築の推奨される選択肢です。U1とU2はどちらもBタイプのトランクとABデュプレックスジャンパを使用し、両端で同じUカセットを使用できるため、カセットの種類を区別する必要がありません。違いはアダプタにあります。U1はAタイプのアダプタを使用し、マルチモードとシングルモードの両方をカバーし、モジュールのブレークアウト/集約によく使用されます。U2はBタイプのアダプタを使用し、主にマルチモードデュプレックスチャネルに使用されます。これらのコンポーネントに互換性はありません。



表1 6種類のカセット極性に関するクイック選択ガイド



極性

ケーブリング方式

MPOアダプタ

トランクケーブル

カセット内マッピング

デュプレックスジャンパ

一般的な用途

Type-A

Method-A

Aタイプ キーアップ/ダウン

Aタイプ ストレート

ストレートスルー

一端がAA、もう一端がAB

レガシー10G/25Gデュプレックス

Type-AF

Method-A

Aタイプ キーアップ/ダウン

Aタイプ ストレート

ペアスワップ(1↔️2、3↔️4)

両端AB

高密度MPO-LCレトロフィット

Type-B1

Method-B

Bタイプ キーアップ/アップ

Bタイプ 反転

ストレートスルー

両端AB

最も一般的なBタイプの極性

Type-B2

Method-B

Bタイプ キーアップ/アップ

Aタイプ ストレート

完全反転(1↔️12)

両端AB

ベンダー固有設計

Type-U1

Method-U1

Aタイプ キーアップ/ダウン

Bタイプ リバース

U1変換

両端AB

マルチモード + シングルモードブレイクアウト

Type-U2

Method-U2

Bタイプ キーアップ/アップ

Bタイプ リバース

U2変換

両端AB

マルチモードデュプレックスチャンネル



MPO Cassette Polarity Explained

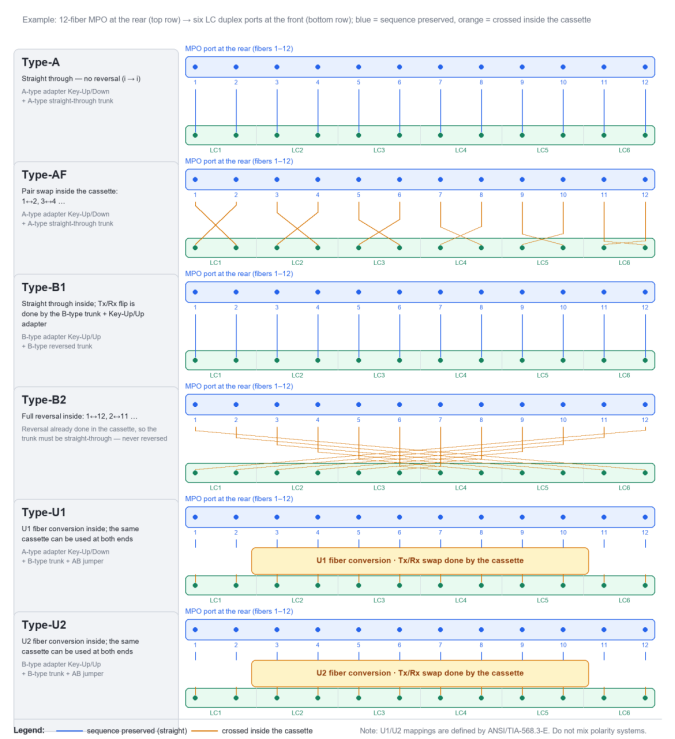

図 2  6つの極性タイプのカセット内ファイバーマッピング(12心MPO → 6×LCデュプレックス)



エンジニアリングルール:リンクごとに1つの極性システムを維持してください。システム間でA/AF、B1/B2、Uを絶対に混在させないでください。新規データセンターにはU1を推奨し、レガシーの改修には必要に応じてA/AFまたはB1を合わせてください。



MPO Cassette Polarity Explained

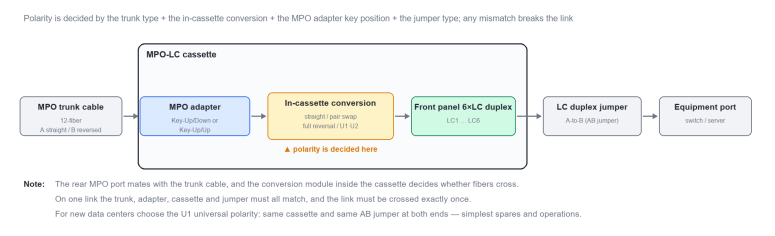

図 3  現場でのMPO-LCカセット:背面に12心MPO、前面に6つのLCデュプレックスポートへファンアウト



よくある質問(FAQ)



Q1  カセットが使用している極性を素早く特定するにはどうすればよいですか?

MPOアダプターのキー位置から始めます。キーアップ/ダウン(Aタイプ)は通常A、AF、またはU1を意味し、キーアップ/アップ(Bタイプ)は通常B1、B2、またはU2を意味します。次に、カセットのラベルと、トランクがストレート型かクロス型かを確認します。カセットが内部でファイバーを入れ替えているかどうかは外側からは見えないため、ベンダーのファイバーマッピング表で確認し、重要なリンクについては赤色光源でコアごとに検証してください。



Q2  タイプAとタイプAFはどちらもメソッドAですが、なぜペアで使用する必要があるのですか?

タイプAカセットではファイバーがストレートに通過し、Tx/Rxの反転はジャンパーによって行われます。タイプAFではその反転がカセット内部で行われます。これらを組み合わせて使用することで、リンクの両端でABジャンパーを使用でき、どちらの端にAAが必要かを追跡する必要がなくなります。リンク全体でAのみまたはAFのみを使用した場合、反転回数が少なすぎるか多すぎるかになり、結局Tx/Rxがクロスしたままになってしまいます。



Q3  新規データセンターにタイプU1が推奨されるのはなぜですか?

U1/U2を使用すると、両端で同じカセットと同じABジャンパーを使用するため、「A端カセット」と「B端カセット」の区別がありません。必要な予備部品は1種類だけであり、拡張や障害時の交換が可能な限り簡単になります。U1はAタイプのアダプターを使用し、マルチモードとシングルモードの両方をカバーします。U1とU2では異なるアダプターを使用し、コンポーネントに互換性がないことに注意してください。同じリンク上で混在させないでください。



Q4  極性が間違っているとどうなりますか?また、どのようにトラブルシューティングを行えばよいですか?

通常、両端のトランシーバーがリンクを確立できないため、リンクが立ち上がらないか、パケットドロップが頻発します。次の順序でトラブルシューティングを行ってください。(1) 両端のカセットの極性タイプが実際に一致していることを確認する。(2) トランクがストレート型かクロス型かを確認する。(3) ジャンパーがAAかABか、および両端が一貫しているかを確認する。(4) 赤色光源または光パワーメーターを使用してコアごとにマッピングを検証し、障害のあるコアの位置が特定されたら、該当する部品を交換する。
