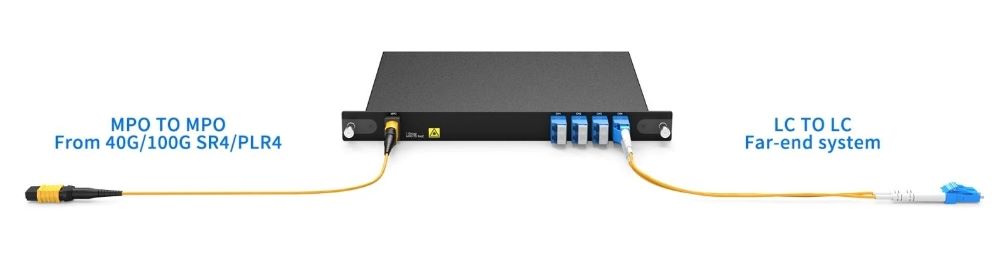

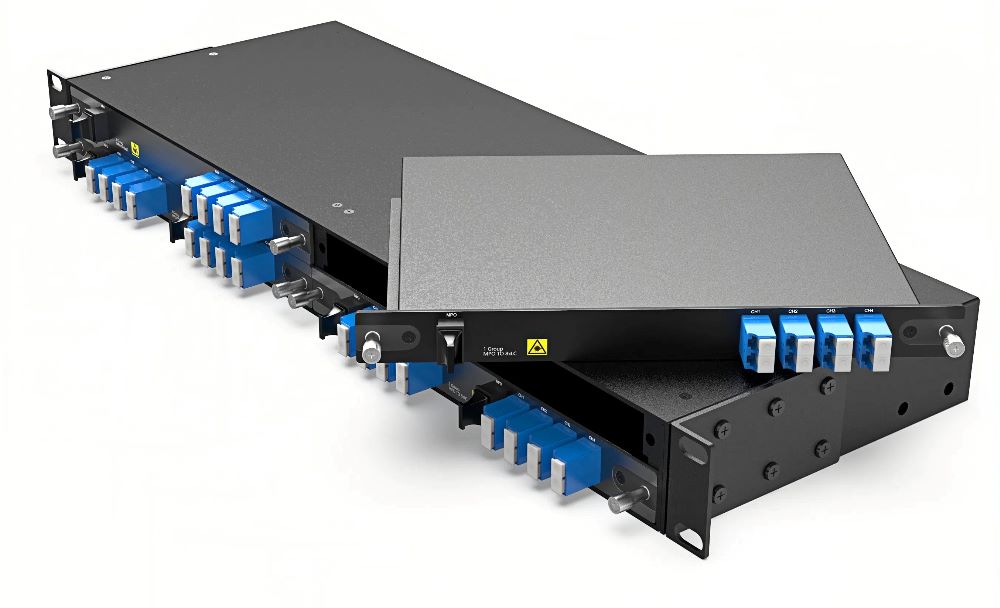

MPOからLCへの光ブレイクアウト装置
5G、クラウド、IoTといった進化するニーズに対応するためにネットワークインフラが展開される中で、資産活用を最大化し、ファイバー管理を簡素化する効率的な光ブレイクアウトソリューションが不可欠です。ノキアは、機器リソースの最大限の活用、コスト効率、そしてパフォーマンスの向上を実現する包括的なソリューションを提供し、オンデマンドの世界における競争力強化に貢献します。
Fiberwdm MPO-LC光ブレイクアウトラインカードは、QSFP+、QSFP28、QSFP28-DD光ポートをサポートしており、高速ポートを必要な数の低速インターフェースに分割します。これにより、ホストルーターのポート密度と帯域幅利用率が最大化され、必要なラインカードの種類数を最小限に抑えることができます。
主なメリット
40G SR4、40G PSM4 ブレイクアウト 4*10G
100G SR4、100PSM4 ブレイクアウト 4x25G
400G SR4 ブレイクアウト 4×100G
概要
仕様
|
パラメータ |
SM | MM | ||
|
MPO/UPC |
LC/UPC |
MPO/UPC |
LC/UPC |
|
|
挿入損失 |
≤1.0dB |
≤0.5dB |
≤0.9dB |
≤0.5dB |
|
リターンロス |
≥25dB |
≥35dB |
≥25dB |
≥35dB |
|
繊維の種類 |
SMF-28e |
OM4 |
||
|
プラグ回数 |
500回 |
|||
|
抗張力 |
66N |
|||
|
作業温度 |
-20～+70℃ |
|||
|
保管温度 |
-40～+80℃ |
|||
|
ケースサイズ |
1U、19インチ（483X44X230mm）4スロット用 |
|||
ブレイクアウトモジュールのパネル

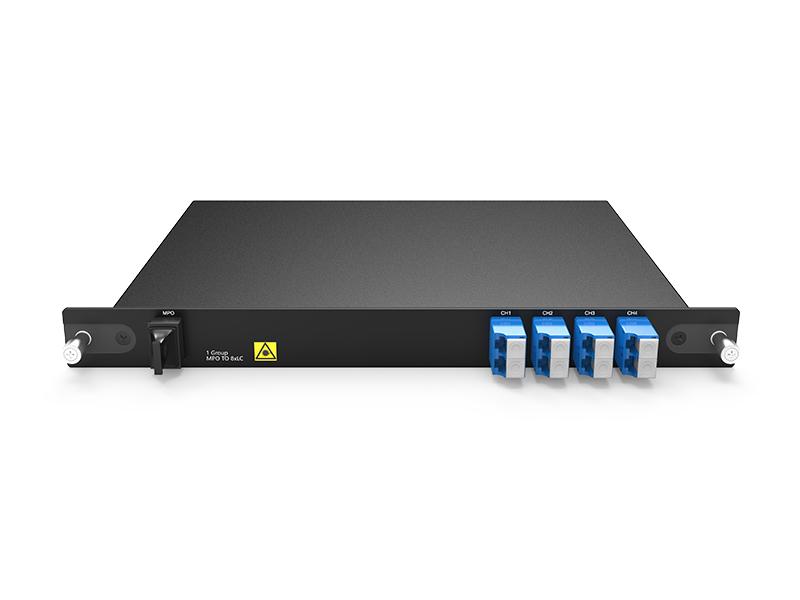

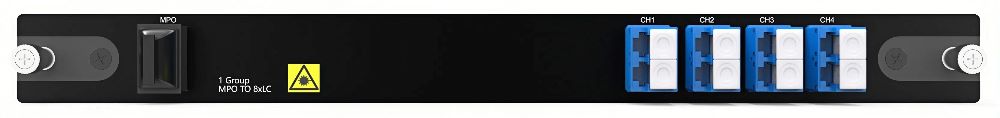

1グループMPOから8xLCへ

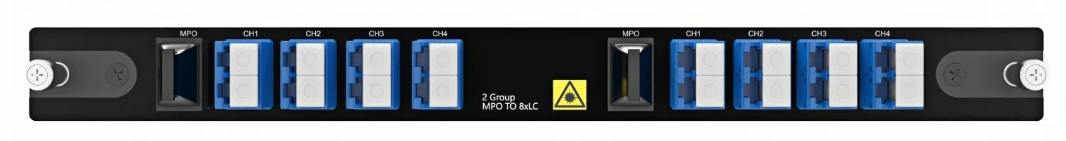

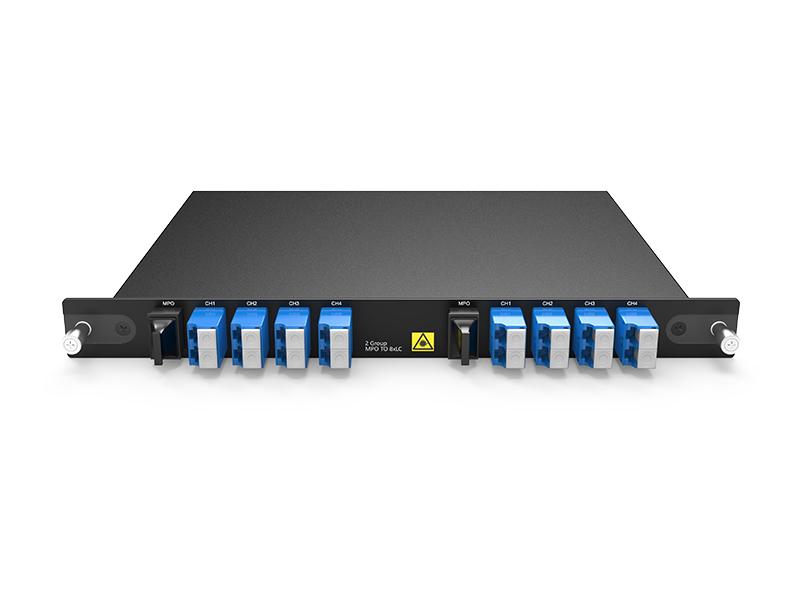

2グループMPOから8xLCへ
パッケージ情報

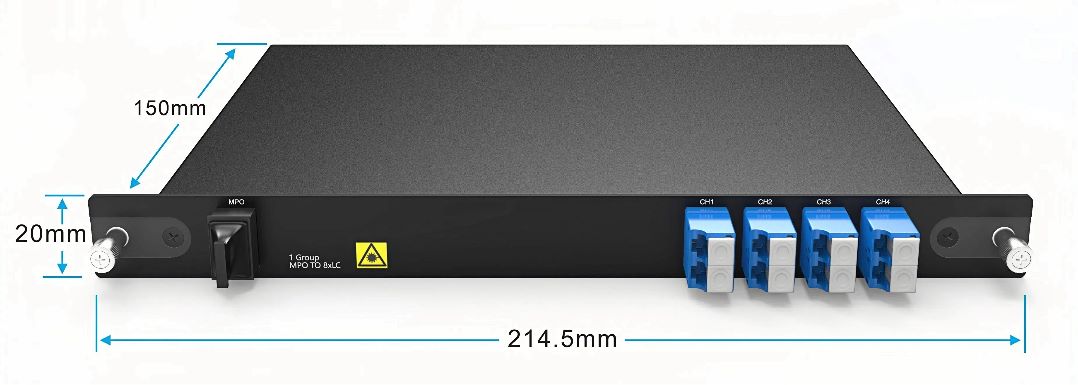

1グループMPOから8xLCへ

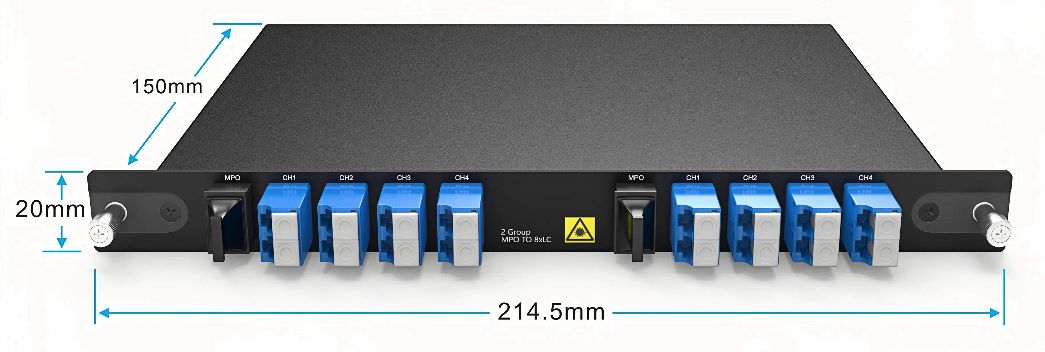

2グループMPOから8xLCへ

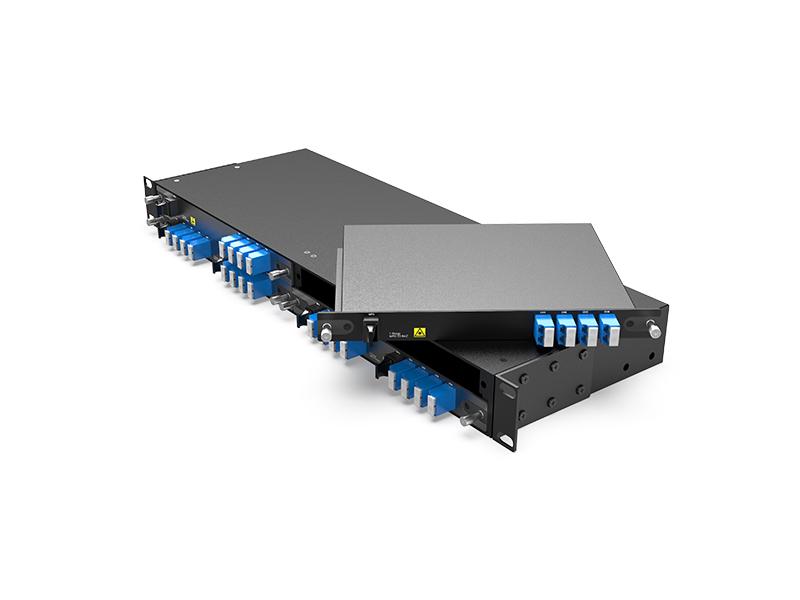

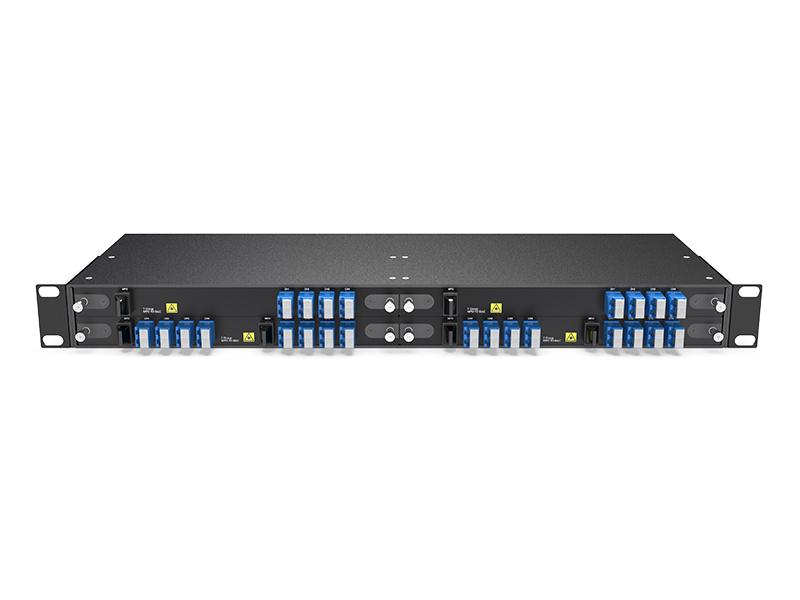

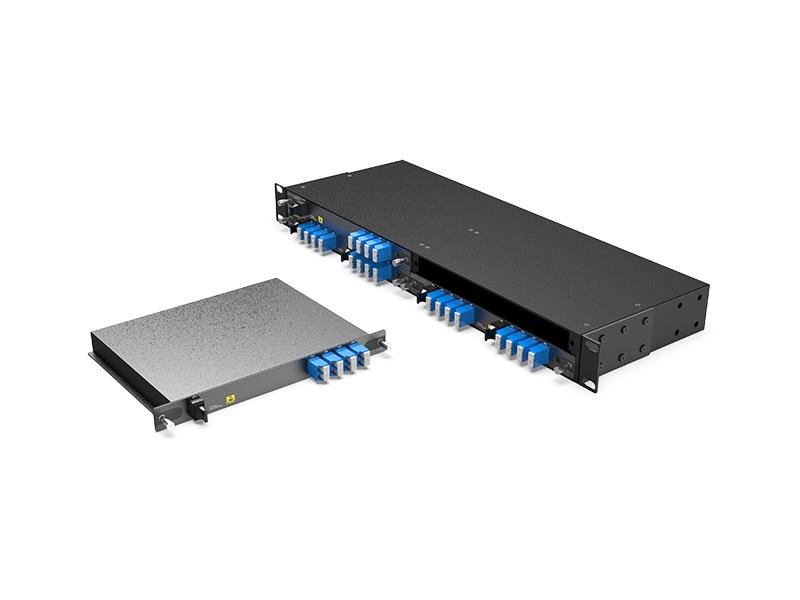

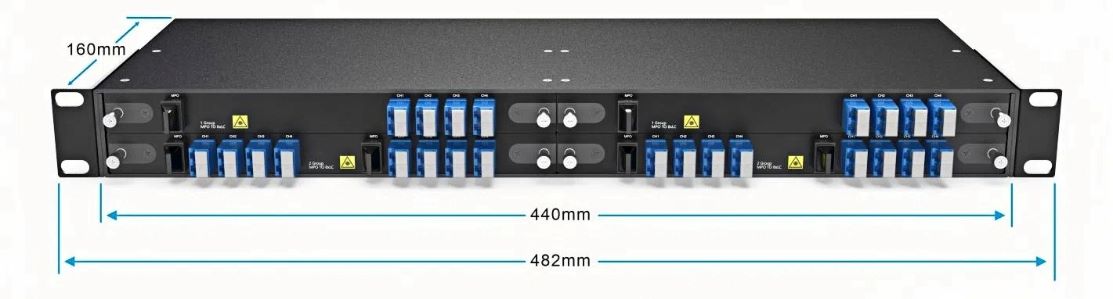

MPO TO LC光ブレークアウトモジュール用4スロット1Uラック
応用

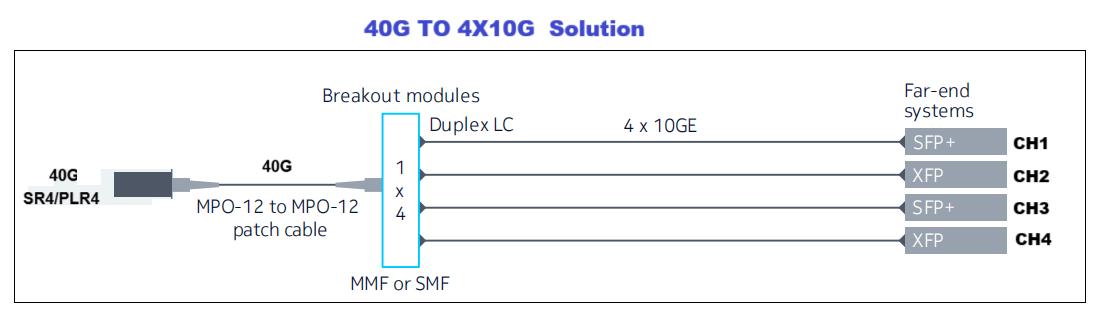

表1. 40Gから4 x 10GEへの光ブレイクアウトソリューションのコンポーネントの詳細
|
コンポーネント |
説明 |
|
40G QSFP+ SR4 |
QSFP+ 40G SR4 MMF 850nm 100m MPO |
|
40G QSFP+ PLR4 |
QSFP+ 40G PLR4 SMF 1310nm 10km MPO |
|
ラック |
4つのブレークアウトモジュールをホストする1RUシャーシ |
|
ブレイクアウトモジュール |
1 x MPO-12～6（4本使用）デュプレックスLCブレークアウト、MMF |
|
ブレイクアウトモジュール |
1 x MPO-12～6（4本使用）デュプレックスLCブレークアウト、SMF |

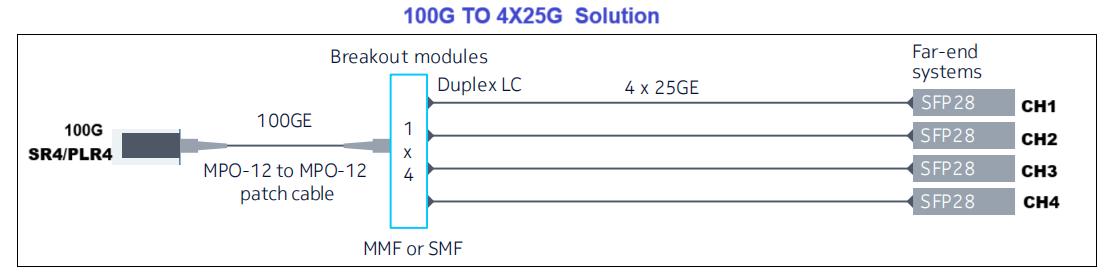

表2. 100Gから4 x 25GEへの光ブレイクアウトソリューションのコンポーネントの詳細
|
コンポーネント |
説明 |
|
100G QSFP+ SR4 |
QSFP28 100G SR4 MMF 850nm 100m MPO |
|
100G QSFP+ PLR4 |
QSFP28 100G PLR4 SMF 1310nm 10km MPO |
|
ラック |
4つのブレークアウトモジュールをホストする1RUシャーシ |
|
ブレイクアウトモジュール |
1 x MPO-12～6（4本使用）デュプレックスLCブレークアウト、MMF |
|
ブレイクアウトモジュール |
1 x MPO-12～6（4本使用）デュプレックスLCブレークアウト、SMF |
