150GHz 8ch DWDM MUX DEMUXは、ITU 150GHzグリッドに準拠したC38-H48（1546.917nm-1538.581nm）の波長を持つFIBERWDMによって設計されており、Cバンド帯域の容量を最大化します。
150GHz 8ch DWDMは完全パッシブDWDMデバイスであり、低挿入損失（波長ポート＜2.4dB）をサポートし、DWDM伝送システムで800G x 8chの業務をサポートします。

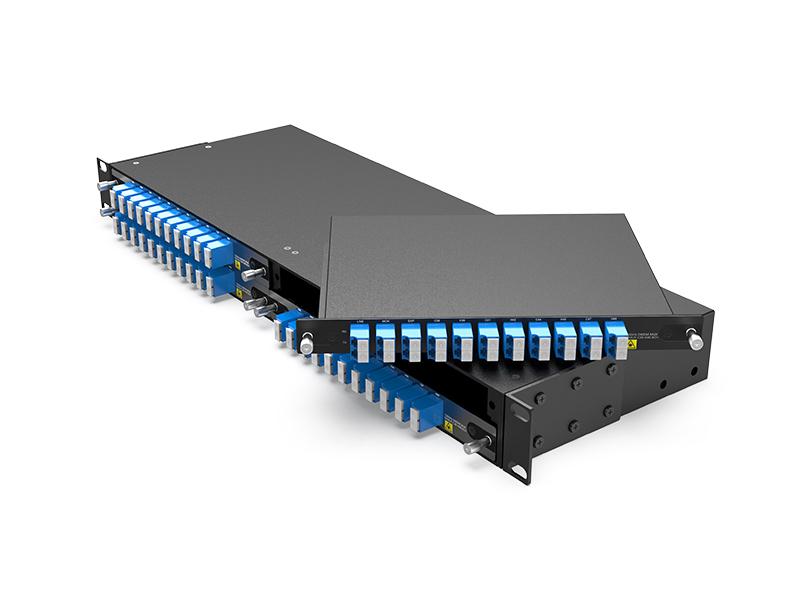

150GHz 8CH DWDM MUX DEMUX C38-H48（1556.555nm-1548.115nm）、モニターポート、LC/UPC、LGXボックス、4スロット1Uラック付き
150GHz 8ch DWDM MUX DEMUXは、ITU 150GHzグリッドに準拠したC38-H48（1546.917nm-1538.581nm）の波長を持つFIBERWDMによって設計されており、Cバンド帯域の容量を最大化します。
150GHz 8ch DWDMは完全パッシブDWDMデバイスであり、低挿入損失（波長ポート＜2.4dB）をサポートし、DWDM伝送システムで800G x 8chの業務をサポートします。
製品パネル
150GHz 8チャンネル DWDM MUX/DEMUX
Monポートはネットワークリンク監視または電源監視用で、トラフィックに影響を与えることなく簡単にトラブルシューティングできます。
ラインリンク
8CH DWDM MUX DEMUX デュアルファイバー伝送
8チャンネルDWDM MUX/DEMUXは、2本の光ファイバーによるポイントツーポイント伝送において、8チャンネルの800G差分通信をサポートします。IDC転送システムで動作します。
製品仕様
| 波長 | 1546.917nm～1538.581nm | チャンネル間隔 | 150GHz |
| チャネルパスバンド | ±0.5nm | テクノロジー | TFF |
| 挿入損失 | ≤2.4dB | リンク損失 | ≤3.5dB |
|
中心波長精度 |
±0.05nm | 総クロストーク | ≥5dB |
| -0.5dB帯域幅 | ≥90GHz | -3dB帯域幅 | ≥150GHz |
| リターンロス | ≥ 40dB | 指向性 | ≥ 40dB |
|
偏光モード分散 |
≤ 1.0ps | 偏光依存性損失 | ≤ 0.7dB |
| 中心周波数におけるチャネル分離 |
隣接 ≥ 30dB
隣接していない ≥ 45dB |
温度 |
動作温度範囲：-40～85℃ 保管温度：-40～85℃ |
| 正味重量 |
LGXボックス：0.5kg 4スロット1Uラック：2.5kg |
寸法 |

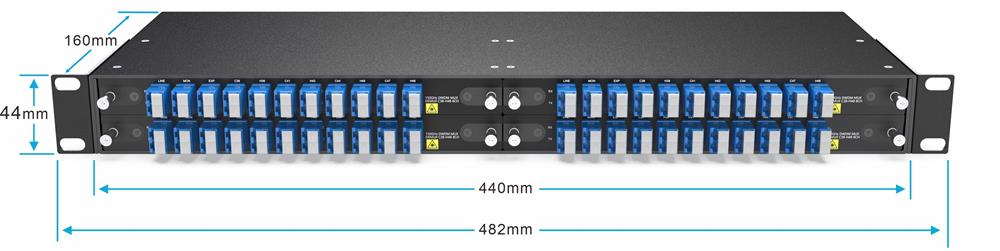

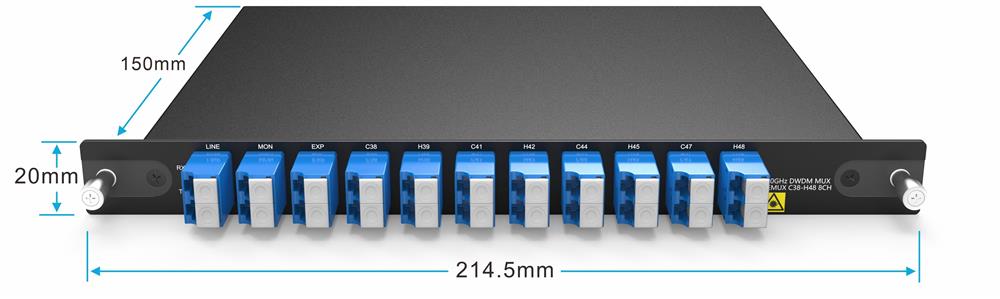

LGXボックス：214.5×150×20mm 1Uラック：440×160×44mm |
注：コネクタ付きで指定されています。

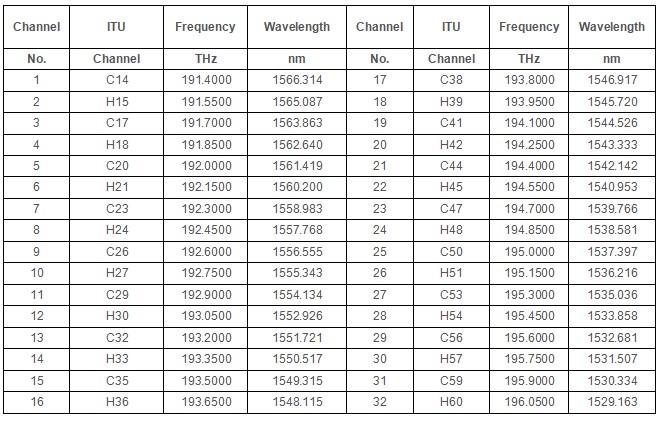

チャンネルプラン
パッケージ情報

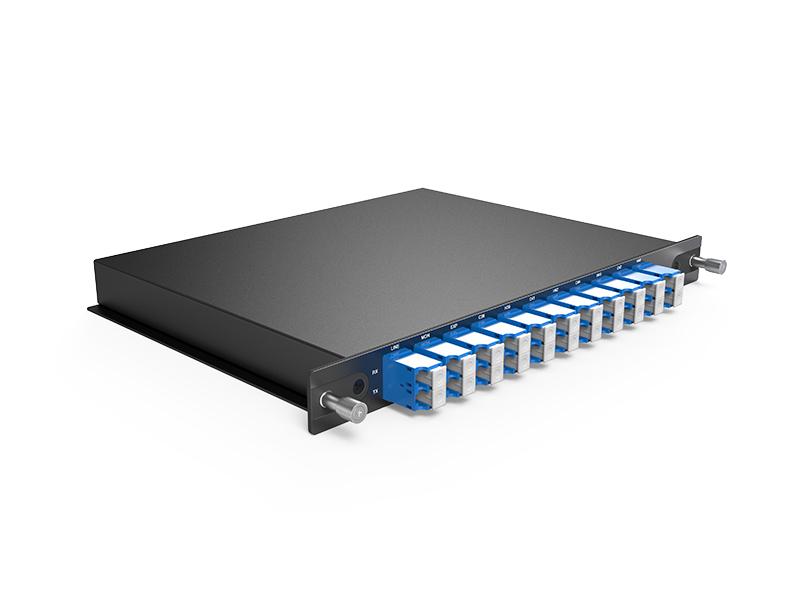

LGX BOX プラグイン式 4スロット 1Uラック

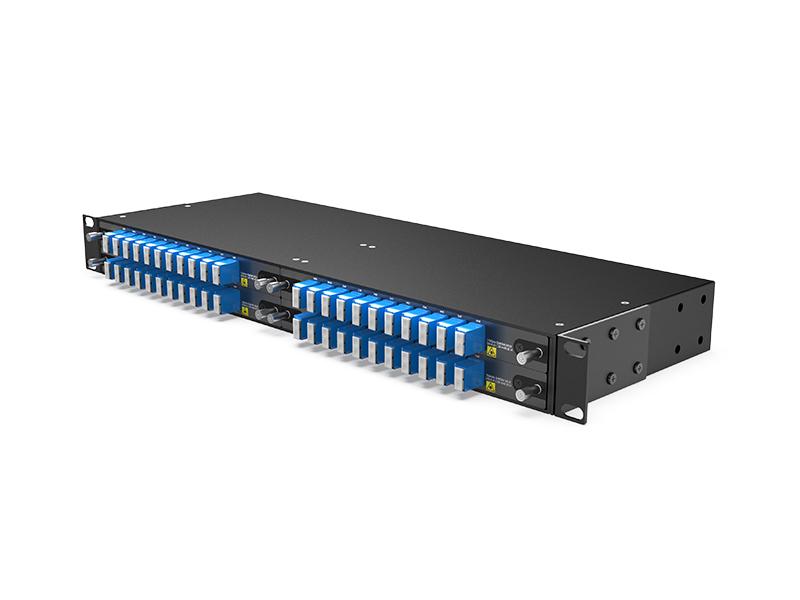

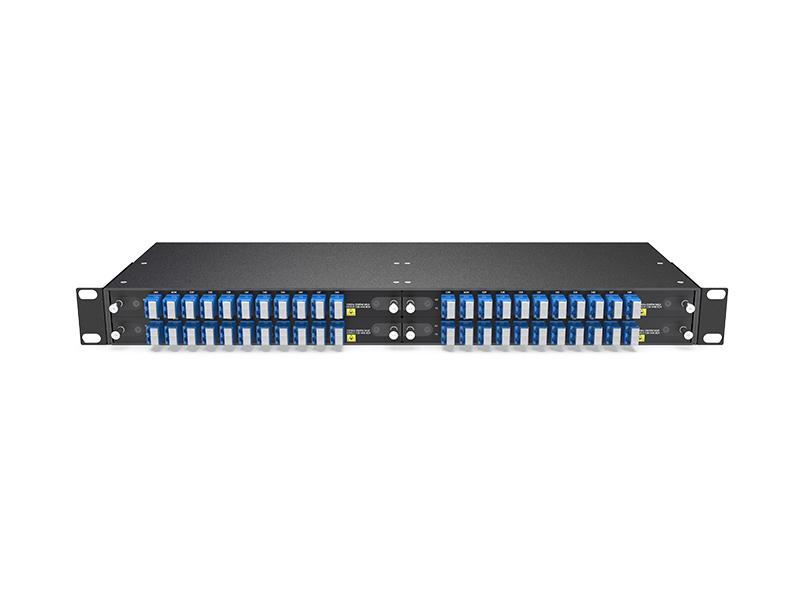

LGX BOX用4スロット1Uラック
注文情報
| 製品番号 | 製品説明 |
| DMD8-LGX01-150GHZ-M-C36H46 | 150GHz 8CH DWDM MUX DEMUX C38-H48(1546.917nm-1538.581nm) モニターポート付き、LC/UPCプラグイン LGXボックス 214.5*150*20mm |
| 1U02-4LGX | 19インチ1Uラック、プラグインLGXボックス用スロット4個付き、寸法：440×160×44mm |
注：カスタムデザインにも対応しておりますので、メールにてお問い合わせください。
