M1x2 マグネット ファイバー光スイッチ

M1x2 マグネット ファイバー光スイッチ

特徴

  • ソリッドステート高速
  • 高い安定性、高い信頼性
  • 光路上でエポキシフリー
  • フェールセーフラッチ


アプリケーション

  • 航空宇宙機器
  • 構成可能な追加/ドロップ
  • システム監視
  • センシングシステム
  • 製品詳細

M1x2 マグネット ファイバー光スイッチ



M1x2光スイッチは、光信号を接続または遮断することで光パスに接続されます。スイッチは非機械的な構成を持ち、電気制御信号によって作動します。スイッチにはサーキュレータ機能とアイソレータ機能も内蔵されています。製品は航空宇宙機器や軍事機器に広く使用されています。

1x2 マグネットファイバー光スイッチ

性能仕様


パラメーター

ユニット

仕様

波長範囲

nm

1520年~1580年

試験波長

nm

1550

挿入損失1、2

dB

≤ 1.2

TDL

dB

≤ 0.30

PDL

dB

≤ 0.20

リターンロス

dB

≥ 50

クロストーク

dB

双方向 ≥ 20

単方向 ≥ 40

再現性

dB

≤ ±0.01

Switching Time

us

≤ 100

Pulse Duration

us

≥ 200

Durability

Cycles

≥10 Bllions

Switch Type

NA

Latching

Operating Current

mA

≤ 200

Maximum Optical Power

mW

≤ 500

Operating Temperature

℃

-5 ~ +70

Storage Temperature

℃

-40 ~ +85

Dimension

mm

(L)30.0×(W)7.5×(H)7.5 ±0.2

Note:  1 Test at room temperature and SOP.

          2 Excluding connectors, 0.2dB for one pair connectors.


Mechanical Dimensions (Unit:mm)





Electrical Drive


Type

Status

Optical Route

Electric Drive

M1x2

Pin 1

Pin 2

Bidirectional

Ⅰ

P1—— P2

GND

V+

Ⅱ

P1—— P3

V+

GND

Unidirectional

Ⅰ

P1 → P2


P1 ← P3

GND

V+

Ⅱ

P1 → P3


P1 ← P2

V+

GND


Functional Diagram





Ordering Information

FSW-M1x2-□-□-□-□-□-□-□


—□

—□

—□

—□

—□

—□

—□

Switch Type

Fiber Type

Voltage

Wavelength

Tube Type

FiberLength

Connector

B:

Bidirectional

U:

Unidirectional

SM:

SM,9/125

X:

Others

2.5:

2.5V

X:

Others

1550:

1550nm

X:

Others

250:

250um

900:

900um

X:

Others

05:

0.5m±5cm

10:

1.0m±5cm

X:

Others

OO:None

FC:FC/PC

FA:FC/APC

SC:SC/PC

SA:SC/APC

LC:LC/PC

X:Others




この製品について知りたいですか?

送信 メッセージ
伝言を残す

あなたは私達のプロダクトに興味があり、詳細を知りたいのですが、ここにメッセージを残してください

関連製品
China M1x1 Magnet Fiber Optical Switch M1x1 マグネット ファイバー光スイッチ
特徴 ソリッドステート高速 高い安定性、高い信頼性 光路上でエポキシフリー フェールセーフラッチ アプリケーション 航空宇宙機器 構成可能な追加/ドロップ システム監視 センシングシステム
China M2x2 Magnet Fiber Optical Switch M2x2 マグネット ファイバー光スイッチ
特徴 ソリッドステート高速 高い安定性、高い信頼性 光路上でエポキシフリー フェールセーフラッチ アプリケーション 航空宇宙機器 構成可能な追加/ドロップ システム監視 センシングシステム
China M2x2B Magnet Fiber Optical Switch M2x2B マグネット ファイバー オプティカル スイッチ
特徴 ソリッドステート高速 高い安定性、高い信頼性 光路上でエポキシフリー フェールセーフラッチ アプリケーション 航空宇宙機器 構成可能な追加/ドロップ システム監視 センシングシステム
China M1x8 Magnet Fiber Optical Switch M1x8 マグネット ファイバー光スイッチ
特徴 ソリッドステート高速 高い安定性、高い信頼性 光路上でエポキシフリー フェールセーフラッチ アプリケーション 航空宇宙機器 構成可能な追加/ドロップ システム監視 センシングシステム
China M1x4 Magnet Fiber Optical Switch M1x4 マグネット ファイバー オプティカル スイッチ
特徴 ソリッドステート高速 高安定性、高信頼性 光路上のエポキシフリー フェイルセーフラッチング アプリケーション 航空宇宙機器 構成可能なアド/ドロップ システム監視 センシングシステム
 M1x16 Magnet Fiber Optical Switch M1x16マグネットファイバー光スイッチ
M1x16光スイッチは、光信号を接続または遮断することで光路に接続します。このスイッチは非機械的な構成で、電気制御信号によって作動します。また、サーキュレータとアイソレータの機能も内蔵しています。この製品は、航空宇宙および軍事機器に広く使用されています。

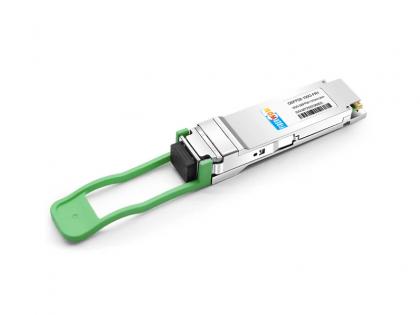

OSFP 400G SR4 400G OSFP SR4 MM MPO12 光トランシーバー IB
