GPON/XGPON/XGSPON光増幅器
RD-XG3-POA
RD-XG3-POAシリーズ増幅器は、GPON、XGPON、XGSPONリンクの光パワー増幅をサポートし、3つのプロトコルに対応しています。光電変換を行わずに上りおよび下りの光信号を直接増幅し、伝送距離を効果的に延長し、ネットワークで接続可能な加入者数を拡大します。
本装置はデスクトップ型筐体として設置でき、オプションのラックマウントブラケットにより19インチまたは21インチラックへの設置が可能です。
| 伝送性能 | |
| 対応プロトコル |
GPON(ITU-T G.984) XGPON(ITU-T G.987) XGSPON(ITU-T G.9807) |
| 上り速度 / 信号タイプ / 波長 |
GPON：1.25Gバーストモード、中心波長1310nm XGPON：2.5Gバーストモード、中心波長1270nm XGSPON：10Gバーストモード、中心波長1270nm |
| 下り速度 / 信号タイプ / 波長 |
GPON：2.5G連続モード、中心波長1490nm XGPON：10G連続モード、中心波長1577nm XGSPON：10G連続モード、中心波長1577nm |
| ネットワークトポロジー |
各上り・下りチャネルに対して独立増幅またはリンク拡張に対応。 ネットワーク内の任意の位置でリレー増幅が可能。 複数装置のカスケード接続に対応。 ネットワーク容量拡張を容易にする。 |
| 互換性 |
各メーカーのOLTおよびONU機器と互換性あり すべてのサービスの透過伝送 |
| 電源断バイパス保護（オプション） | 電源断時に元の物理光リンクを維持 |
| 光インターフェース仕様 | |
| 下り入力光パワー |
GPON：-24 dBm；（中心波長1490nm） XGPON：-24 dBm；（中心波長1577nm） XGSPON：-24 dBm；（中心波長1577nm） |
| 上り入力光パワー |
GPON：-24 dBm；（中心波長1310nm） XGPON：-24 dBm；（中心波長1270nm） XGSPON：-24 dBm；（中心波長1270nm） |
| 動作環境 | |
| 電源 | AC 220V/110V/230V または DC 48V |
| 消費電力 | |
| 寸法 | 330mm*204mm*43.6mm |
| 重量 | |
| 動作温度 | -20℃~+70℃ |
| 保管温度 | -40℃~+85℃ |
1入力1出力設計で直接光パワー増幅を実現；電源オフ時バイパス保護はオプションです。

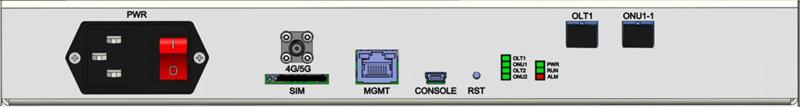

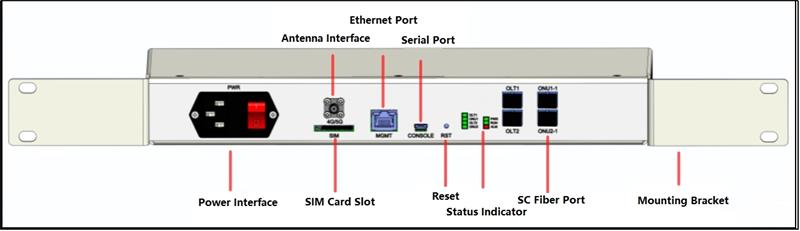

図3 単一チャネル パネル図

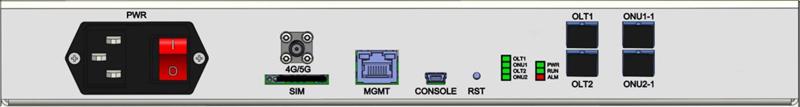

図4 デュアルチャネル パネル図
1入力2出力設計で既存の光リンクを拡張します。

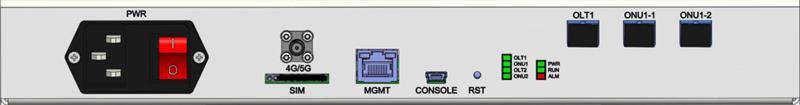

図5 単一チャネル パネル図

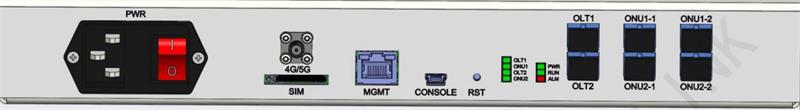

図6 デュアルチャネル パネル図
| モデル | 説明 |
| 構成1：シングルチャネル | シングルチャネルPON増幅器、停電時バイパス保護機能（オプション） |
| デュアルチャネル | デュアルチャネルPON増幅器、停電時バイパス保護機能（オプション） |
| 構成2：シングルチャネル構成2：シングルチャネル | 1入力2出力のリンク拡張機能を備えたシングルチャネルPON増幅器 |
| デュアルチャネル | デュアルチャネルPON増幅器、各チャネルは1入力2出力のリンク拡張に対応 |
| 型番 | 説明 |
| RD-XG3-POA-SA | シングルチャネルPON増幅器、1入力1出力の光パワー増幅、波長1270nm/1577nm、AC/DC電源、消費電力 |
| RD-XG3-POA-DA | デュアルチャネルPON増幅器、各チャネルは1入力1出力の光パワー増幅に対応、波長1270nm/1577nm、AC/DC電源、消費電力 |
| RD-XG3-POA-SA-B | シングルチャネルPON増幅器、1入力1出力の光パワー増幅、波長1270nm/1577nm、AC/DC電源、消費電力 |
| RD-XG3-POA-DA-B | デュアルチャネルPON増幅器、各チャネルは1入力1出力の光パワー増幅に対応、波長1270nm/1577nm、AC/DC電源、消費電力 |
| RD-XG3-POA-SE | シングルチャネルPON増幅器、1入力2出力のリンク拡張、波長1270nm/1577nm、AC/DC電源、消費電力 |
| RD-XG3-POA-DE | デュアルチャネルPON増幅器、各チャネルは1入力2出力のリンク拡張に対応、波長1270nm/1577nm、AC/DC電源、消費電力 |
