この32チャネルFWDMモジュールは、CATV 1550nm伝送とPON 1310/1490nm、XGS-PON 1270/1577nm受信を統合し、FTTH/FTTXネットワークを実現します。TFF技術を採用し、低挿入損失（≤0.8dB）、高アイソレーション（≥30dB）、そして過酷な環境（-40℃～85℃）でも安定した性能を誇ります。LC/UPCコネクタを備えた1Uラック設計は、ハイブリッド信号伝送をサポートします。反射アイソレーションは≥15dB（A）または≥20dB（B）の2つのモデルがあり、CATV、光増幅器、光ファイバーアクセスシステムに最適です。
32 チャネル FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U ラック
32FW-1U01-T55R3149-2757A/B
FIBERWDM は、FWDM TX 1550nm RX PON 1310/1490nm を提供します。 XGS-PON 1270/1577nm は、低損失で信頼性の高いパフォーマンスを実現します。
FTTH/FTTX で動作し、PON システムでは 1310/1490 &1270/1577nm で動作し、CATV 信号は 1550nm を使用して同じファイバーで配信されます。

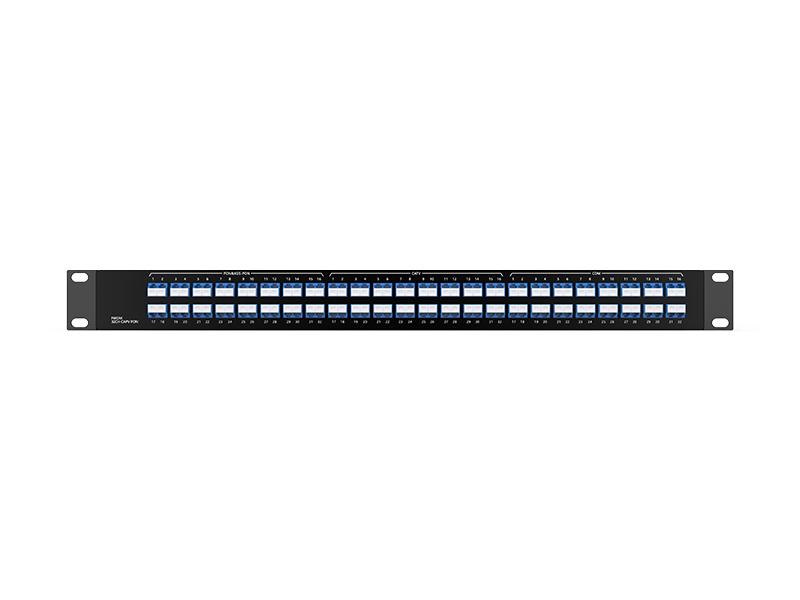

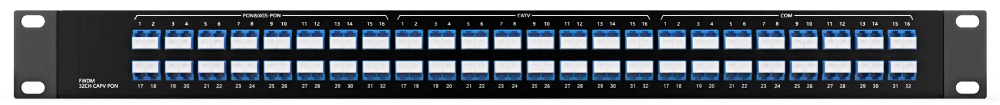

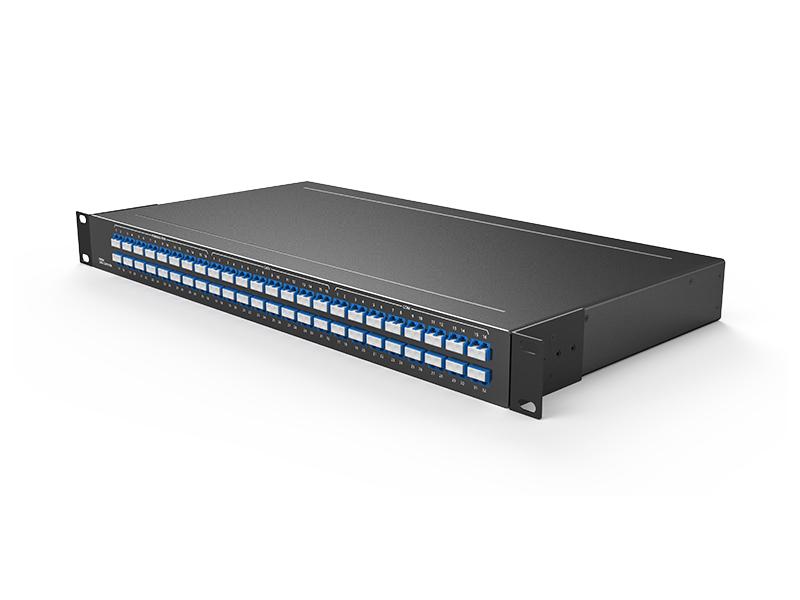

製品ペナル
アプリケーション
機能
u 広帯域幅
u 低挿入損失
u 高いチャネル分離
u 優れた信頼性と安定性
アプリケーション
u 光増幅器
u CATV
仕様
| 波長 | TX1550 RX1310/1490nm&1270/1577nm | テクノロジー | TFF (薄膜フィルター) |
| 通過帯域 | 1540~1560nm | 反射 | 1260~1500&1574~1620 |
| 通過帯域リップル | ≤0.30dB | 通過帯域のIL | ≤0.80dB |
| 反射バンドリップル | ≤0.20dB | IL @ 反射 | ≤0.60dB |
| 通過帯域分離 | ≥30dB | 反射分離 | ≥15dB (A タイプ) 20dB (B タイプ) |
| 偏波モード分散 | ≤0.2ps | 熱安定性 | ≤0.005N |
| 指向性 | ≥50dB | リターンロス | ≥45dB |
| 光パワー処理 | ≤500mW | 温度 | 動作温度 -40～85℃ 保管温度 -40～85℃ |
| ファイバータイプ | SMF-28e | パッケージ寸法 | 44*440*230MM |
注：1) すべての仕様はコネクタなしのデバイスに基づいており、波長、偏波、温度にわたって保証されています。
2) PMDおよび波長分散値は設計により保証されています。
3) 仕様は予告なく変更されることがあります

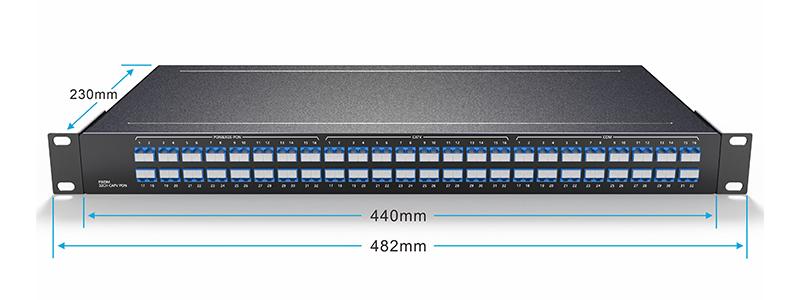

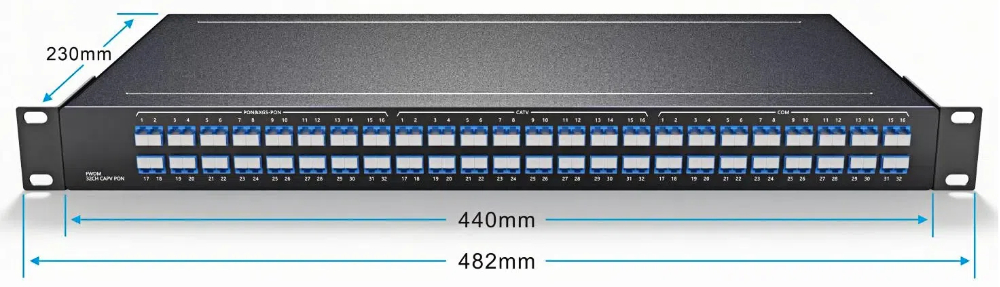

鋼材寸法図（mm）
ご注文について
| 注文情報 | 仕様 |
| 32FW-1U01-T55R3149-2757A | 32 チャネル FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U ラック 反射分離 15dB |
| 32FW-1U01-T55R3149-2757B | 32 チャネル FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U ラック 反射分離 20dB |
