デジタル変革の時代において、高速で信頼性が高く、柔軟な通信ネットワークへの需要はかつてないレベルに達しています。パッシブ光ネットワーク（PON）は、現代の通信インフラの基盤として確立され、家庭用ブロードバンドからエンタープライズグレードのネットワークまで、多様なアプリケーションを支え、さらに幅広いユースケースへと広がっています。ますます増大する帯域幅要件に対応し、将来を見据えた安全なネットワーク展開を実現するために、4CH WDM（4チャネル波長分割多重）とGPON、XGS-PON、NG-PON2、RFビデオなどの主要技術を統合することで、包括的なソリューションが実現します。この統合により、光ファイバーの利用率を最大化するだけでなく、サービス提供能力を大幅に向上させます。

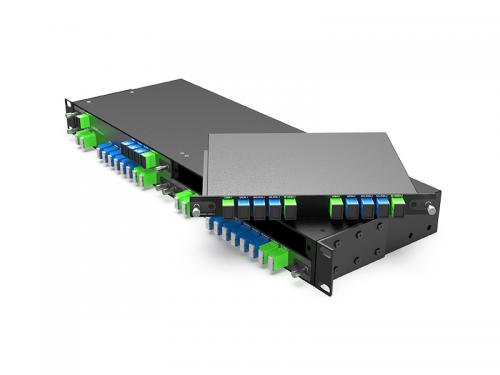

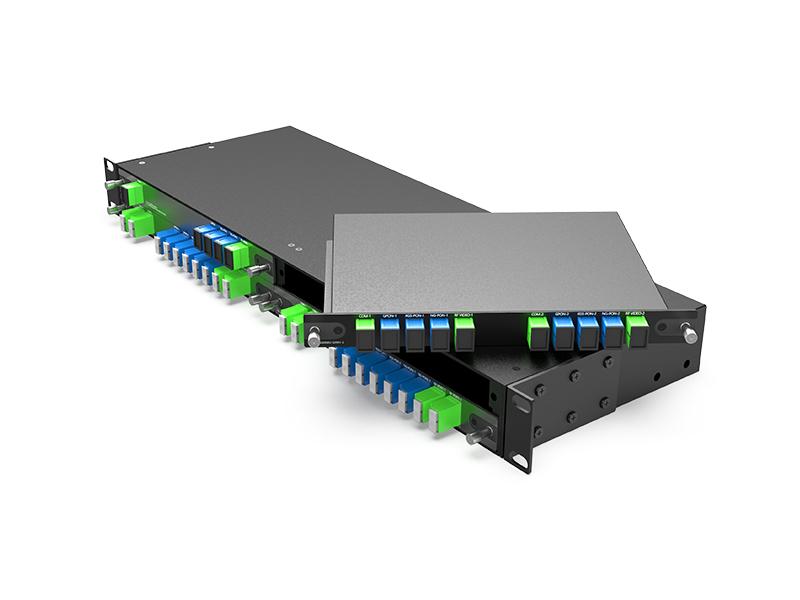

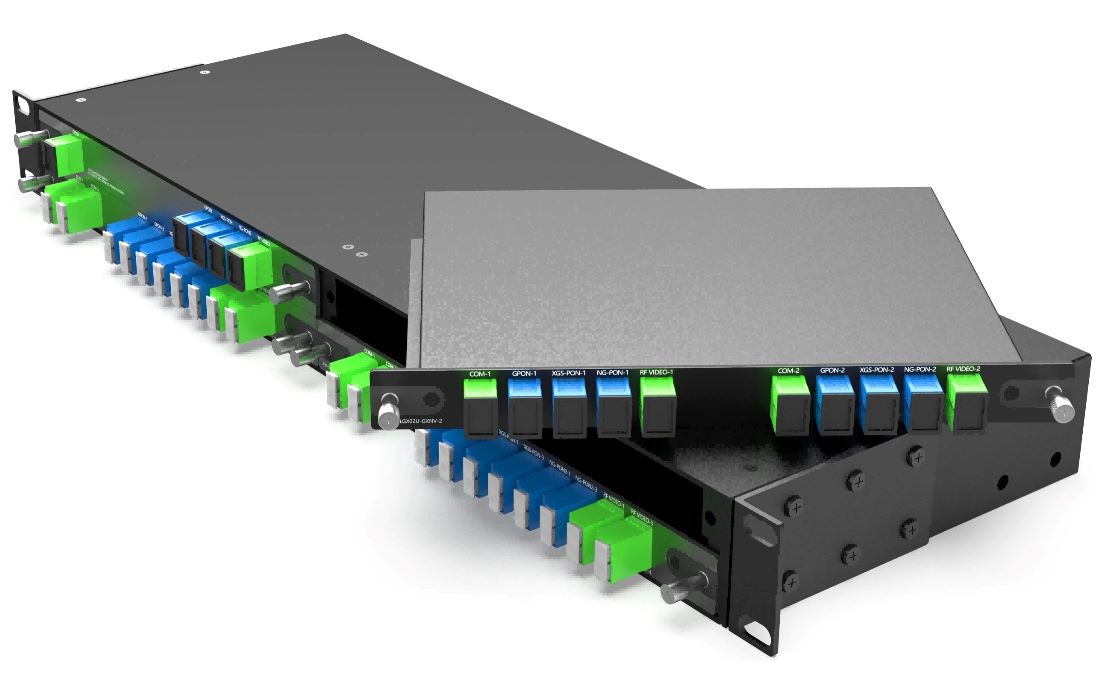

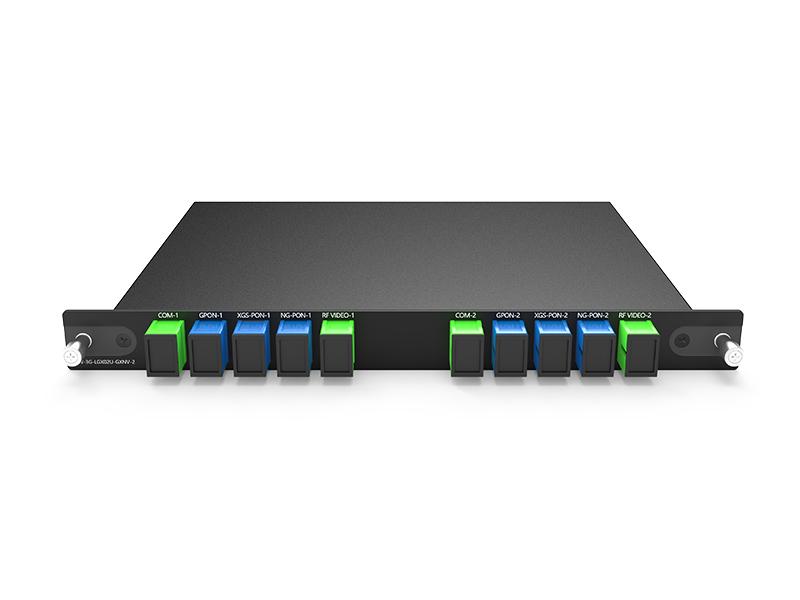

4CH WDM GPON XGS-PON NG-PON2およびRFビデオプラグインLGXボックス215 * 150 * 20MM
FW-3G-LGX02-GXNV
GPON（ギガビット対応パッシブ光ネットワーク）
GPONの主な特徴は、下り最大2.5Gbps、上り最大1.25Gbps、分岐比1:16～1:128です。WDMを用いて、映像、データ、音声を1本の光ファイバーで同時に伝送します。用途としては、住宅地を中心に信頼性の高い家庭用ブロードバンドに最適なだけでなく、企業ネットワークやスマートシティにも利用されており、費用対効果の高い高速データソリューションを提供します。
XGS-PON（10G対称PON）
XGS-PONは、10Gbpsの対称的なアップリンク/ダウンリンク速度、1:16～1:256の分岐比をサポートし、TWDM（時波長分割多重）を使用することで、同一ファイバー上でGPONと共存できます。エンタープライズネットワーク、データセンター相互接続、5Gフロントホールなど、高帯域幅の対称伝送を必要とするアプリケーションに適しており、特に高速データと低遅延サービスの両方が求められるシナリオで有用です。
NG-PON2（次世代PON2）
NG-PON2はWDM技術を活用し、1本の光ファイバー上に最大8本の波長分離PONツリーを構築します。10Gbpsのアップリンク/ダウンリンク速度と1:16～1:256の分岐比をサポートし、TWDM-PONおよびポイントツーポイントWDM-PONと互換性があるため、多様なユースケースに対応します。エンタープライズネットワーク、モバイルバックホール/フロントホール、高帯域幅と柔軟な波長割り当てを必要とするシナリオに最適なだけでなく、5GやIoTなどの新興技術にも対応した将来を見据えたネットワークを実現します。
RFビデオ
特徴：RFビデオ技術は、光ファイバー経由でアナログビデオ信号を伝送することを可能にし、高品質のビデオコンテンツの配信を可能にします。PON技術と組み合わせて統合ビデオサービスを提供するために使用されることがよくあります。
アプリケーションシナリオ：RFビデオは、ケーブルテレビネットワーク、ビデオオンデマンドサービス、その他高品質なビデオ配信が不可欠なアプリケーションで広く利用されています。PONネットワークとシームレスに統合することで、データサービスとビデオサービスの両方に対応する包括的なソリューションを提供できます。

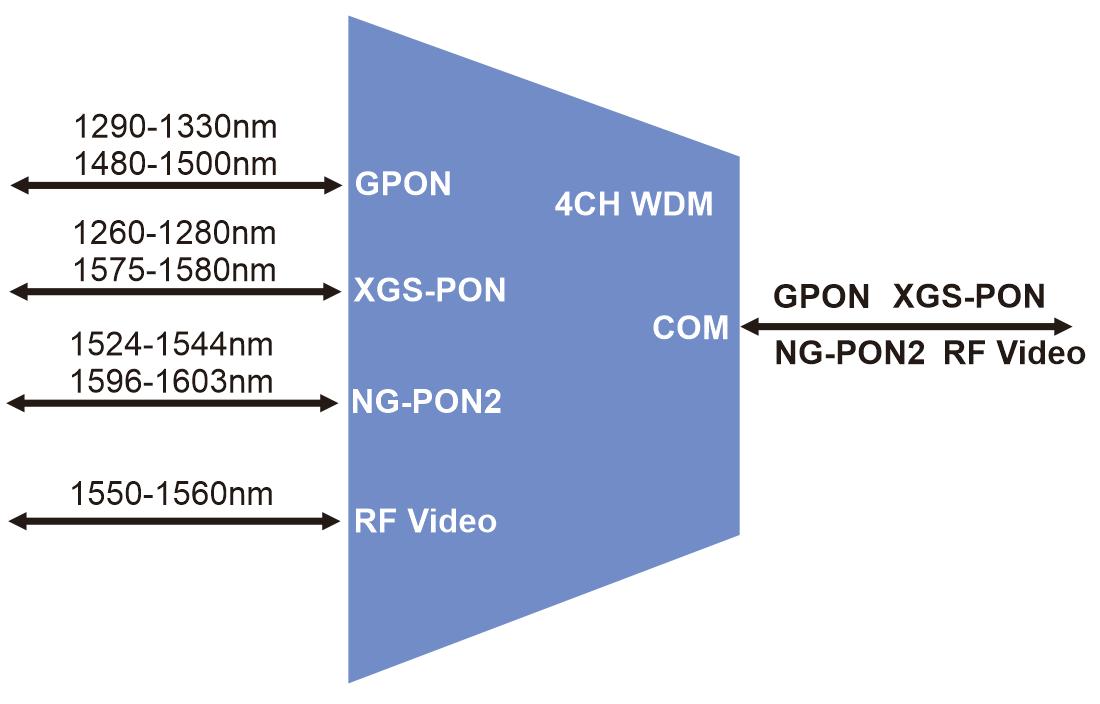

利点
応用

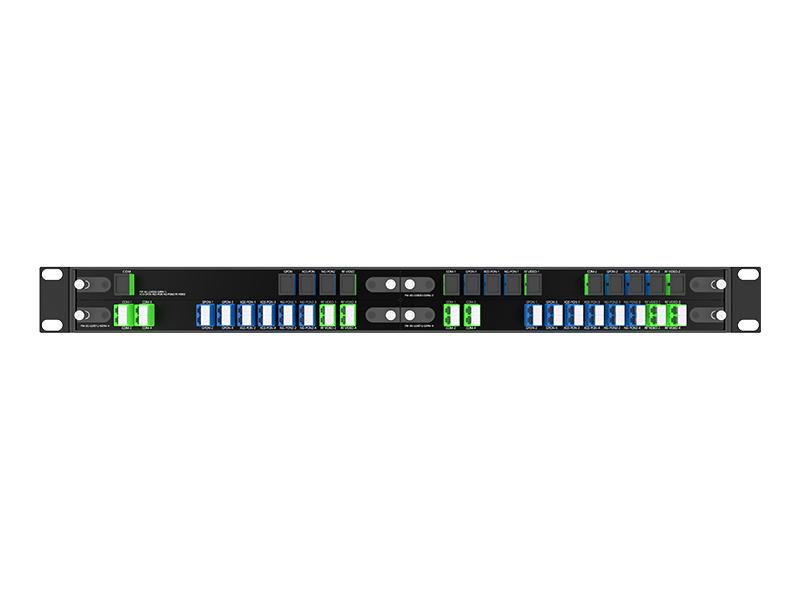

製品パネル

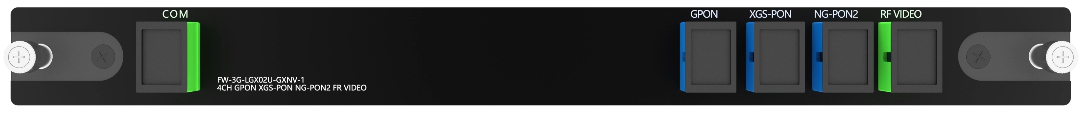

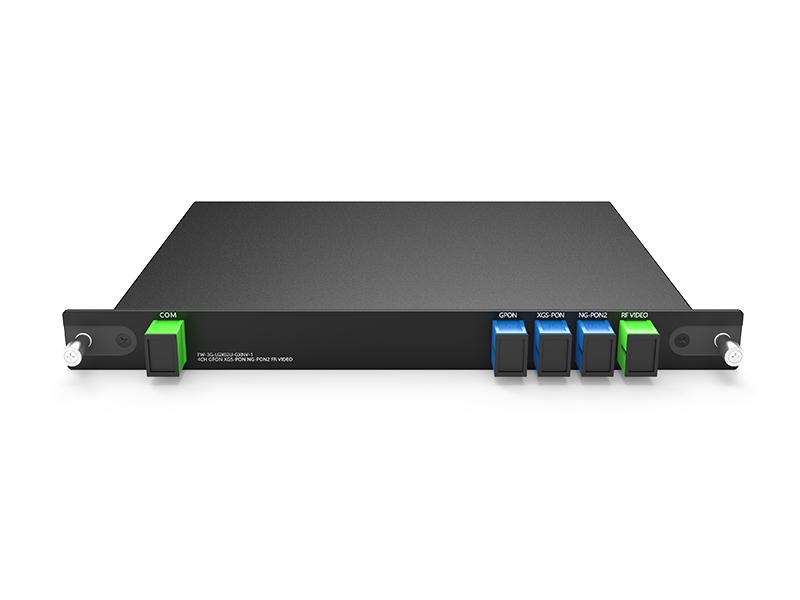

4CH WDM GPON XGS-PON NG-PON2およびRFビデオ、PON SC/UPC、COM RFビデオSC/APCプラグインLGXボックス215 * 150 * 20MM

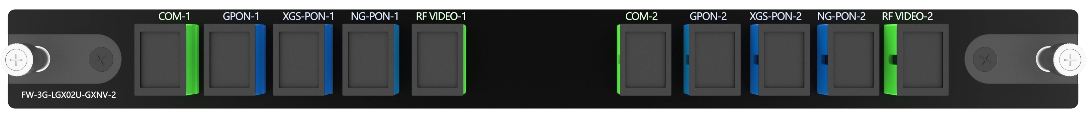

2X4CH WDM GPON XGS-PON NG-PON2およびRFビデオ、PON SC/UPC、COM RFビデオSC/APCプラグインLGXボックス215 * 150 * 20MM

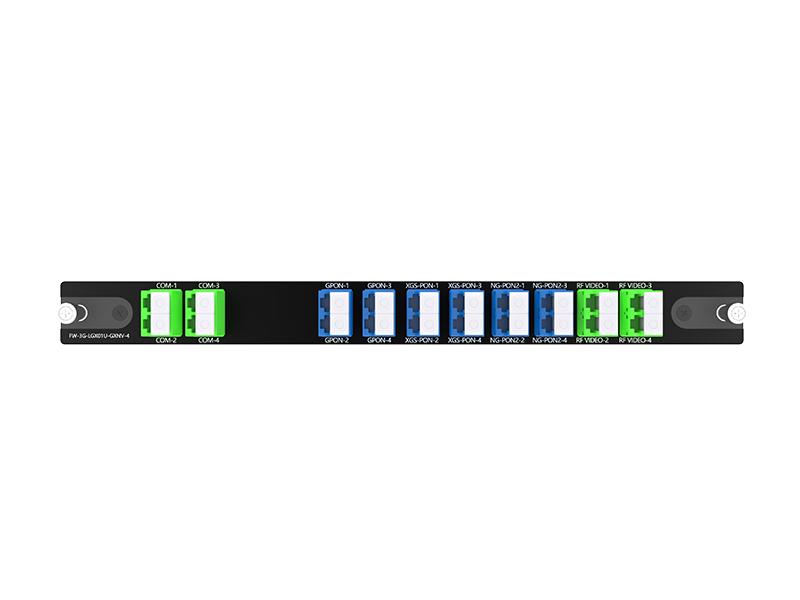

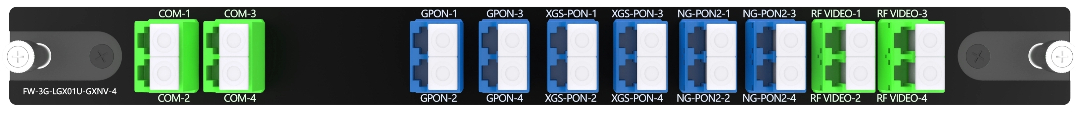

4X4CH WDM GPON XGS-PON NG-PON2およびRFビデオ、PON LC/UPC、COM RFビデオLC/APCプラグインLGXボックス215 * 150 * 20MM
仕様
|
パラメータ |
仕様 |
ユニット |
|
|
バンドパス |
GPON |
1290-1330/1480-1550 |
ナノメートル |
|
XGS-PON |
1260-1280/1575-1580 |
ナノメートル |
|
|
NG-PON2 |
1524-1544/1596-1603 |
ナノメートル |
|
|
RFビデオ |
1550-1560 |
ナノメートル |
|
|
挿入損失 |
COM - GPON |
<0.9 |
デシベル |
|
COM - XGS-PON |
<1.1 |
デシベル |
|
|
COM - NG PON2 |
<1.3 |
デシベル |
|
|
COM - RFビデオ |
<1.6 |
デシベル |
|
|
波長分離 |
COM - GPON |
30歳以上 |
デシベル |
|
COM - XGS-PON |
30歳以上 |
デシベル |
|
|
COM - NG PON2 |
30歳以上 |
デシベル |
|
|
COM - RFビデオ |
30歳以上 |
デシベル |
|
|
ユニフォミット |
<0.8 |
デシベル |
|
|
リターンロス |
55歳以上 |
デシベル |
|
|
指向性 |
55歳以上 |
デシベル |
|
|
PDL（偏波依存損失） |
<0.3 |
デシベル |
|
|
（偏波モード分散） |
<0.2 |
追伸 |
|
|
光パワーハンドリング |
<300 |
ミリワット |
|
|
動作温度 |
-40～+85 |
℃ |
|
|
動作相対湿度 |
5から90 |
% RH |
|
|
保管温度 |
-40～+85 |
℃ |
|
|
動作相対湿度 |
5から90 |
% RH |
|
|
正味重量 |
LGXボックス: 0.5kg 2スロット1Uラック: 2.5KG |
KG |
|
|
寸法 |

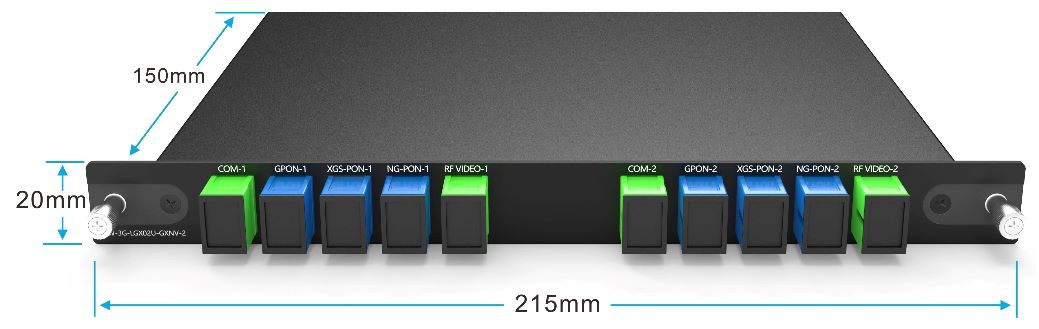

LGXボックス：215×150×20mm 1Uラック：440×160×44mm |
んん |
|
|
挿入損失には、両端に 2 セットの嵌合コネクタがある WDL、TDL、および PDL が含まれます。 |
|||
パッケージ情報

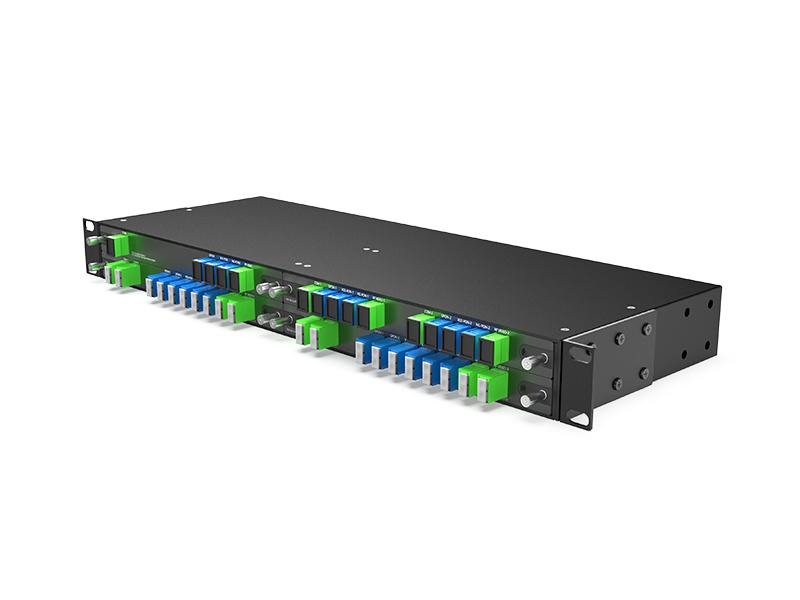

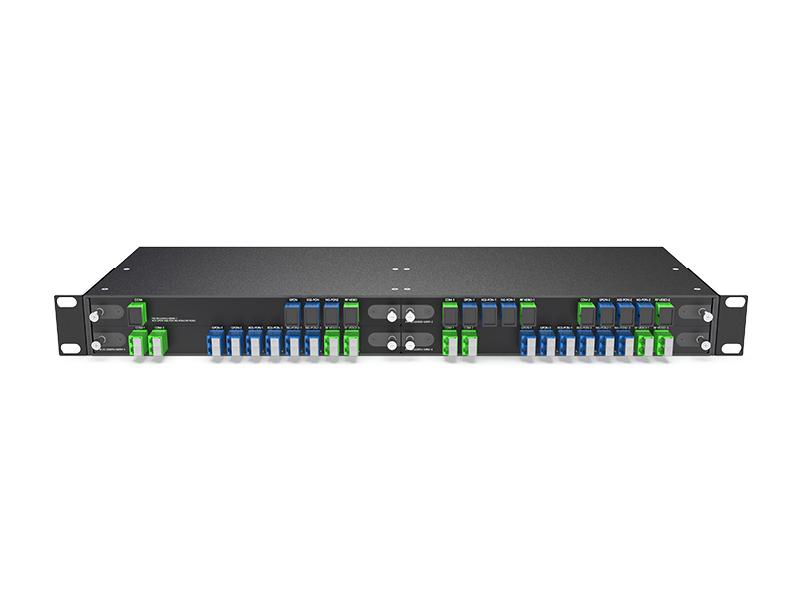

LGX BOX プラグイン 4 スロット 1U ラック

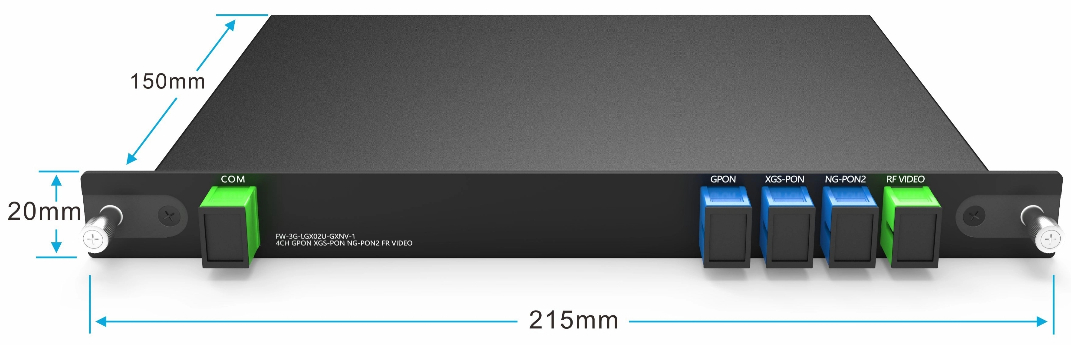

4CH WDM
2x4CH WDM

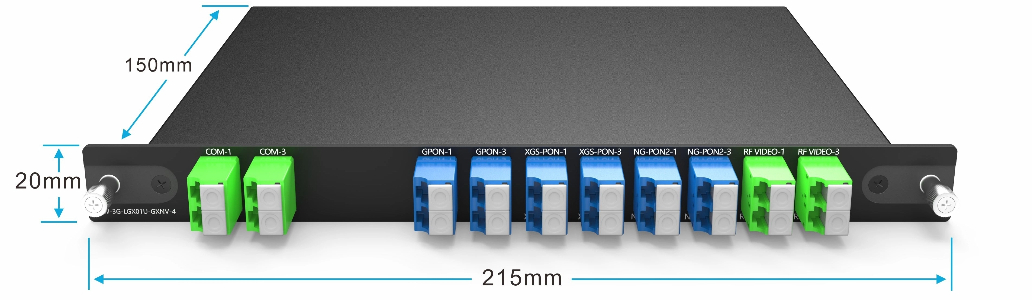

4x4CH WDM

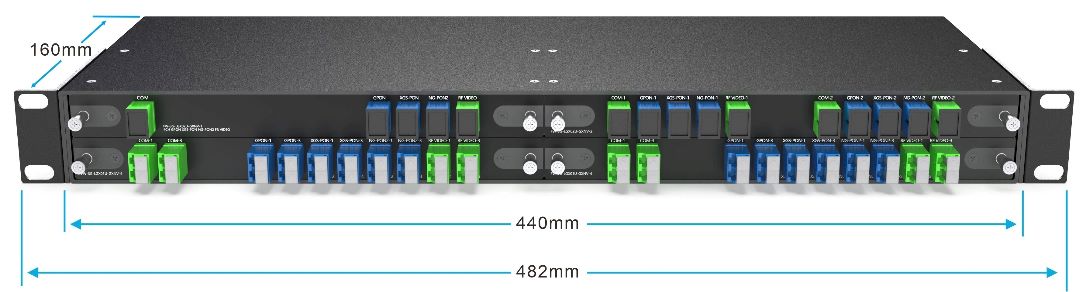

LGX BOX用4スロット1Uラック
注文情報
|
商品番号 |
製品説明 |
|
FW-3G-LGX02-GXNV-1 |
4CH WDM GPON XGS-PON NG-PON2およびRFビデオ、PON SC/UPC、COM RFビデオSC/APCプラグインLGXボックス215 * 150 * 20MM |
|
FW-3G-LGX02-GXNV-2 |
2x4CH WDM GPON XGS-PON NG-PON2およびRFビデオ、PON SC/UPC、COM RFビデオSC/APCプラグインLGXボックス215*150*20MM |
|
FW-3G-LGX01-GXNV-4 |
4x4CH WDM GPON XGS-PON NG-PON2およびRFビデオ、PON LC/UPC、COM RFビデオLC/APCプラグインLGXボックス215 * 150 * 20MM |
|
1U02-4LGX |
19インチ 1Uラック、プラグインLGXボックス用4スロット、440×160×44mm |
注記： カスタマイズされたデザインをサポートしていますので、メールでお問い合わせください。
