ファイバーブラッググレーティング (FBG) リフレクター

(Fiberwdm の著作権はすべて留保されています)

キーワード:FBG 光ファイバリフレクタ - ファイバグレーティング終端フィルタ - FBG リフレクタ - 1625/1650 OTDR

ファイバーブラッググレーティング(FBG)リフレクター

ファイバー ブラッグ グレーティング フィルターとも呼ばれるこのフィルターは、通常、光ネットワークの光ネットワーク ユニット (ONU) のフロント エンドに取り付けられます。ファイバー ブラッグ グレーティングを利用して、特定の波長 (1625nm +/- 5nm、+/- 10nm、または 1650nm +/- 5nm、+/- 10nm) の光ファイバー ライン信号を反射します。光ファイバスプリッタの前部に光学測定システムを接続することにより、これらの中心波長の存在が検出されると、ユーザー側の光ファイバ接続が正常であることがわかります。中心波長が存在しない場合、または反射値が低い場合は、ユーザー側の光ファイバーの損傷または断線が示唆され、メンテナンスが必要になります。これにより、オンラインで迅速な回線導通の検出が可能になります。ファイバーブラッググレーティングの固有の反射波長ではない他の通信波長は、低損失で正常に通過するため、通常の通信には影響を与えません。

製品の応用例

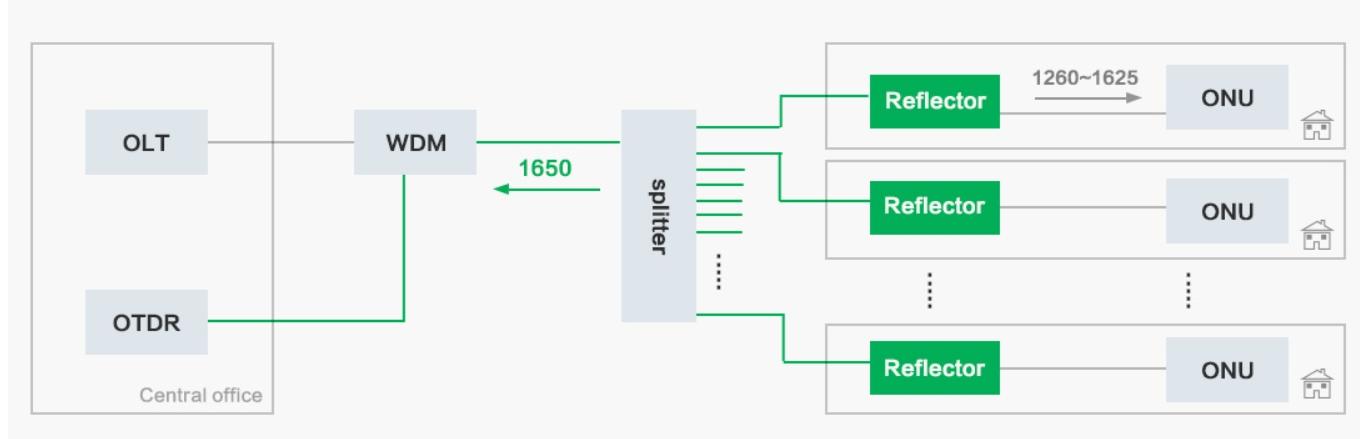

FBG (Fiber Bragg Grating) 反射器は、PON (Passive Optical Network) 光ネットワークの ONU (Optical Network Unit) のフロントエンドに設置され、OTDR (Optical Time Domain Reflectometer) と連携して検出と診断を実現します。光リンク

製品タイプ-

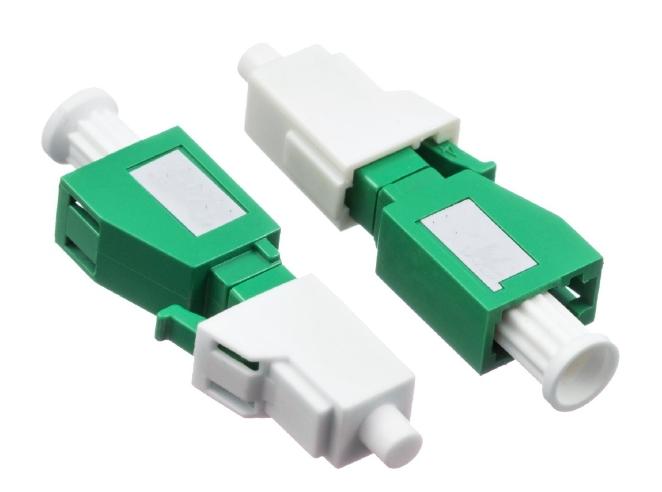

LC/APC 陰陽

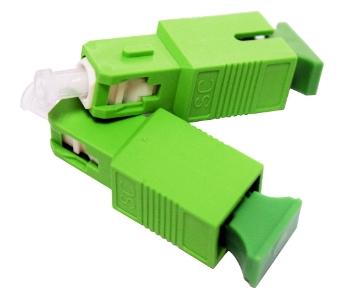

SC/APC 陰陽

FiberWDM

が提供する FBG ファイバーリフレクタは、低い挿入損失、高い反射率、簡単な設置などの利点を誇ります。これはネットワーク リンクの監視に最適な光デバイスであり、PON ネットワーク、OTDR テスト、中央局テスト、FTTX などの分野で広く使用されています。
