光ファイバー伝送において、光信号がコネクタ端面に到達すると、しっかりと接続されていても微量の光が反射されます。この反射光が元の信号と混ざり合うことで、信号の歪み、安定性の低下、さらには発光機器の損傷につながる可能性があります。
-
身体接触が悪い:
角度が一致しないと、2 つのコネクタのファイバー コアを正確に位置合わせできず、損失が急激に増加します (0.2 dB から 1 dB 以上に急上昇する場合があります)。
-
端面損傷の危険性:
角度が一致しない状態で嵌合すると、セラミック フェルールの端面に不均一な接触圧力が生じ、セラミックの端面に傷や永久的な損傷が発生します。
-
パフォーマンスの低下:
短期間の接続でもリターンロスが大幅に低下し、システムのパフォーマンス要件を満たせなくなります。
III. 技術的特徴と応用シナリオ
SC/APC8 および SC/APC9 光ファイバー パッチ コードは、極めて優れたリターン ロス、強力な耐干渉性、安定したパフォーマンスなどの特性を備えているため、信号安定性に対する要求が高い分野では欠かせないものとなっています。
1. 日本の伝統機器とのつながり
SC/APC9が標準規格となっている地域において、従来の光伝送装置や、日本のNTTなどのメーカーが製造する構内網装置（OLTや光中継装置を含む）などの機器を接続する場合、元の製品でSC/APC9インターフェースが使用されている場合があります。この場合、機器のインターフェース仕様に適合し、正常な信号伝送を確保するために、SC/APC9光ファイバパッチコードを選択する必要があります。
2. FTTxファイバーアクセスネットワーク
SC/APC光ファイバーパッチコードは、FTTB（Fiber to the Building）でもFTTH（Fiber to the Home）でも、低反射性とプラグアンドプレイの容易さから、オペレータコンピュータルームのOLT（Optical Line Terminal）とユーザーエンドのONU（Optical Network Unit/Optical Modem）の接続に広く使用されています。例えば、SC/APC8光ファイバーパッチコードは、ブロードバンドアクセスプロジェクトの標準であり、反射光によるブロードバンド信号のアップロードとダウンロードの安定性への影響を回避し、1000M以上の高速ネットワーク伝送をサポートします。
3. ラジオ・テレビ（CATV）およびアナログ信号伝送システム
ケーブルテレビ（CATV）や衛星テレビの信号アクセスのためのフロントエンドコンピュータ室では、信号送信機、光スプリッター、増幅器を接続するためにSC/APC光ファイバーパッチコードが使用されています。アナログ信号は反射干渉に非常に敏感であるため、APCの低反射特性は、画像におけるスノーフレークやゴーストを効果的に回避します。例えば、中国ラジオテレビの省レベルの基幹伝送ネットワークでは、SC/APC8光ファイバーパッチコードが従来のPC光ファイバーパッチコードに完全に取って代わり、4K高解像度チャンネルの安定した放送を実現しています。
4. 高精度光ファイバー試験・運用保守
OTDR（光時間領域反射率計）によるリンクロス試験、光ファイバ融着後のロス検証、通信リンクの障害診断において、SC/APC光ファイバパッチコード（8度または9度、機器との適合が必要）は重要なツールです。例えば、光ファイバリンクの試験において、SC/APC8光ファイバパッチコードを使用することで、反射光による試験信号の干渉を回避し、光ケーブルの断線箇所や異常損失箇所を正確に特定し、運用・保守効率を向上させることができます。
5. 産業制御と特殊通信
-
産業シナリオ:
石油・電力業界における光ファイバセンシングシステム（温度センサーや圧力センサーなど）では、SC/APC光ファイバパッチコードがセンサーとコントローラの接続に使用されています。低反射特性により、環境干渉による信号誤判定を回避できます。例えば、油田の石油パイプラインの温度監視システムでは、SC/APC光ファイバパッチコードを使用することで、±0.1℃の高精度な監視を実現しています。
-
特別通信：

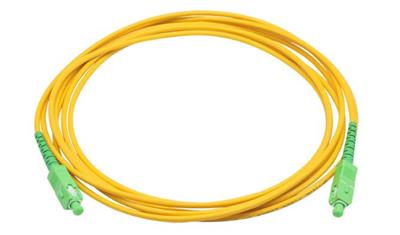

軍事・航空宇宙分野の短距離光通信リンクでは、
SC/APC光ファイバーパッチコード
耐振動性と安定した接触特性を持ち、極端な温度（-40℃～85℃）や機械的衝撃にも耐えられるため、機器間の信号伝送に使用されます。
IV. 要約
SC/APC8とSC/APC9光ファイバパッチコードは、同じ基本原理に基づき、APCアングル技術により優れたリターンロス性能と強力な耐干渉性を実現し、高い信号安定性が求められる用途に適しています。両者の主な違いは、アングルと地域適応性にあります。SC/APC8は世界的に主流であり、ほとんどの地域の機器と互換性があります。一方、SC/APC9は特定の用途の機器専用です。両者間の相互運用性は禁止されていることに注意してください。標準的な使用により、光伝送システムの効率的で安定した運用を確保できます。
