光通信ネットワークの急速な発展とデータトラフィックの爆発的な増加を背景に、通信事業者や企業は、既存のCバンド（1525～1565nm）DWDMシステムの容量不足という問題に直面することが多い。一方では、従来のCバンドサービスで使用されている波長分割チャネルがほぼ満杯状態であり、他方では、100G以上の速度での新しいサービスに対する緊急の需要があり、既存サービスを中断することなく、大量の光ファイバーリソースを追加することなく拡張を完了する必要がある。
Oバンド（1260～1360nm）は、特性においてCバンドを補完する波長帯であり、伝送損失が少なく、分散特性に優れ、同一ファイバー上でCバンドと同時伝送できるといった利点を有しています。新たな基幹光ファイバーリソースを必要としないため、既存のCバンドWDMシステムをベースとしたOバンド拡張ソリューションは、低コストかつ高効率な拡張を実現する最適な選択肢となります。本稿では、2つの代表的なエンジニアリング拡張接続モードと組み合わせた、既存のCバンドWDMシステム（独立した1310nmポートの有無を問わず）上でのOバンドサービス拡張におけるトポロジー展開、主要技術、およびソリューション特性について詳述し、実際のネットワーク拡張のための技術的参考情報を提供します。（以下のシナリオでは、デュアルファイバーサービスを例としています。）
拡張用地
-
リンク内にEDFAは展開されていません
-
リンク距離 ≤ 40KM
-
拡張チャンネル数：16CH（デュアルファイバーシステム）または8CH（シングルファイバーシステム）
（
ファイバーWDM

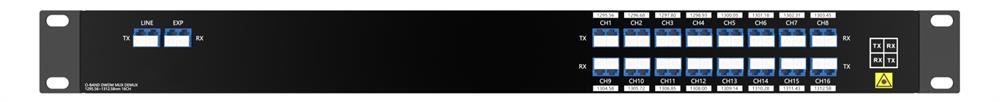

Oバンド16チャンネルMUX/DEMUX（EXPポート付き）

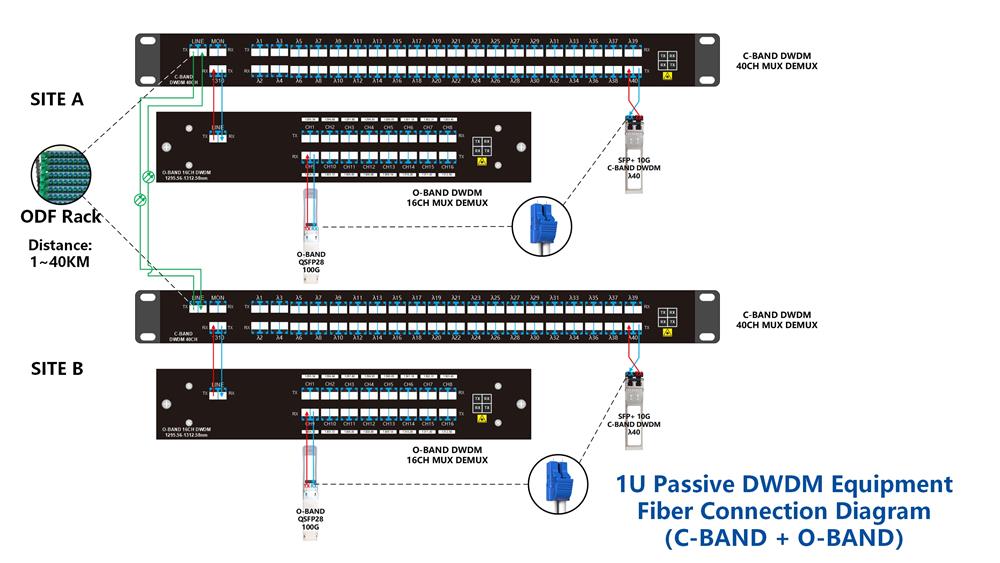

シナリオ1：独立した1310nmポートを備えたCバンドWDM上でのOバンドサービスの拡張
位相構造と技術原理
このシナリオは、独立した1310nmポート（1310±50nm）を備えた既存のCバンドWDM機器（例：40CH DWDM MUX/DEMUX）に適用されます。Oバンド機器（例：16CH OバンドDWDM MUX/DEMUX）は、このポートを利用して迅速に接続でき、接続モードは上の図に示されています。
-
デプロイメント接続:
各終端サイトにOバンドWDMデバイスを1台ずつ設置します。このデバイスは既存のCバンドWDMデバイスと同じラックに設置することで、設置スペースを節約できます。OバンドWDMデバイスのLINEポートとCバンドWDMデバイスの1310nmポートをデュアルコア光ファイバーで直接接続するため、追加の多重化/逆多重化コンポーネントや既存のCバンド機器への負荷、サービスの中断は発生せず、迅速な導入が可能です。
-
サービスアクセス:
同じ波長のQSFP28 100G OバンドトランシーバーをOバンドWDMデバイスの対応するチャネルポートに接続することで、スムーズなネットワーク容量アップグレードを実現します。
-
主要技術：
1310nmポートはOバンドサービスをネイティブにサポートしており、追加の光電変換なしでスムーズな拡張が可能で、既存の投資を保護します。1～40kmの範囲で中継器不要の伝送をサポートし、キャンパスネットワークなどの中距離および短距離シナリオに対応します。CバンドとOバンドサービスは、異なる波長帯によって物理的に分離されているため、相互干渉がなく、サービスの安定性が確保されます。
-
溶液の特性：
優れた互換性、強力な既存システムの活用、安定した伝送、効率的な導入、低コスト、そしてサービスの中断なし。

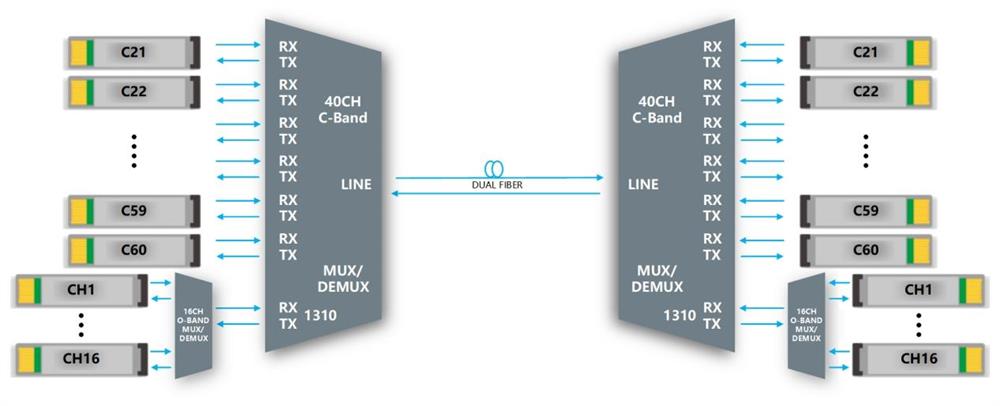

（デュアルファイバーアプリケーション図、拡張用独立1310ポート）

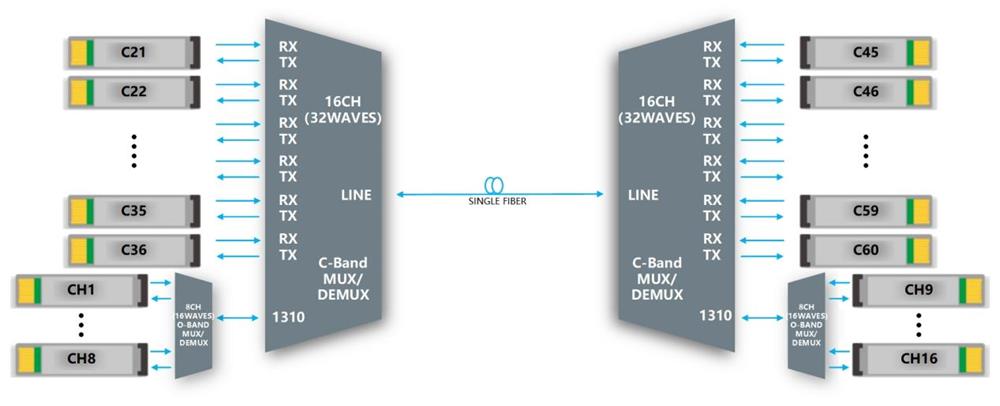

（シングルファイバーアプリケーション図、拡張用独立1310ポート）
シナリオ2：独立した1310nmポートなしでCバンドWDM上でOバンドサービスを拡張する
位相構造と技術原理
このシナリオは、独立した1310nmポートが確保されていない既存のCバンドWDM機器（例：40CH DWDM MUX/DEMUX）に適用されます。元のCバンドサービスは、OバンドWDM機器のEXPポートを介して伝送され、同一ファイバー上での拡張と同時伝送を実現します。このシナリオでは、CバンドWDM機器上での光ジャンパー操作が若干必要となり、短時間のサービス中断が発生します。具体的な接続モードは上記の図に示されています。
-
デプロイメント接続:
各終端サイトにOバンドWDMデバイスを1台ずつ設置し、既存のCバンドWDMデバイスと同じラックに取り付けます。この際、既存のサービスを一時停止し、CバンドデバイスのLINEポートからOバンドデバイスのLINEポートへデュアルコアメインケーブルを再接続します。CバンドデバイスのLINEポートとOバンドデバイスのEXPポートをデュアルコア光ファイバーで接続することで、既存のCバンドサービスが展開されます。
-
サービスアクセス:
容量のスムーズなアップグレードを実現するには、同じ波長のQSFP28 100G OバンドトランシーバーをOバンドWDMデバイスの対応するチャネルポートに接続してください。
-
主要技術：
内蔵の1310nmコンポーネントにより、追加の光電変換なしでOバンドサービスのスムーズな拡張が可能になり、既存の投資を保護します。1～40kmの範囲で中継器不要の伝送をサポートし、キャンパスネットワークなどの中距離および短距離シナリオに対応します。CバンドとOバンドのサービスは、異なる波長帯によって物理的に分離されているため、相互干渉がなく、サービスの安定性を確保します。
-
溶液の特性：
高い汎用性、管理しやすいコスト、柔軟な拡張性、安定性と信頼性、そして短期間のサービス中断。

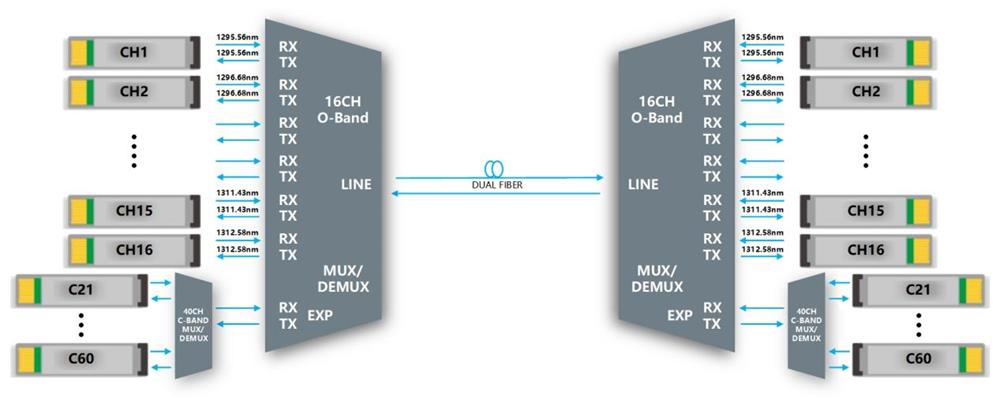

（デュアルファイバーアプリケーション図、EXPポートによる拡張を実現）

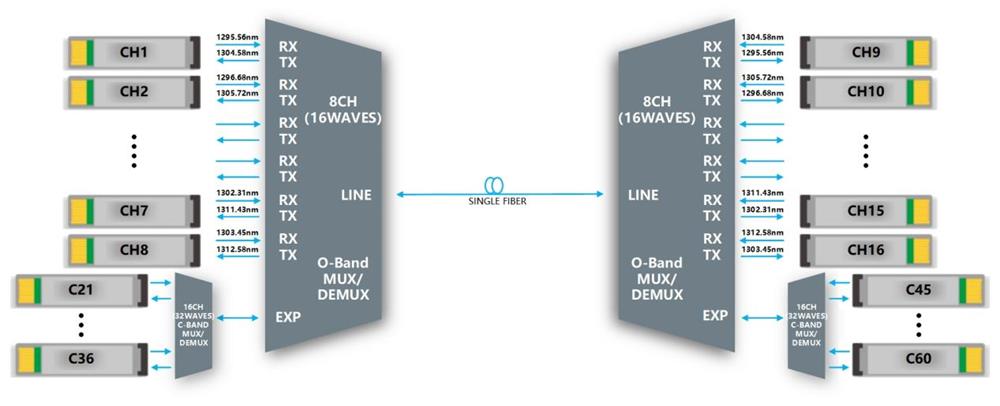

（シングルファイバーアプリケーション図、拡張はEXPポートを介して実現）
技術比較
|
|
1310nmポート搭載拡張ソリューション
|
1310nmポートなしの拡張ソリューション
|
|
従属条件
|
既存のCバンド機器には、独立した1310nmポートを装備する必要があります。
|
特別なポートへの依存はなく、標準的なCバンド機器と互換性があります。
|
|
導入の複雑さ
|
低負荷で、1310nmポートとOバンド機器間のドッキングのみが必要
|
低レベル、軽微な操作と元の光ファイバー接続モードの変更が必要
|
|
サービス互換性
|
従来のCバンドサービスと互換性があり、Oバンドサービスを追加、中断なし
|
従来のCバンドサービスと互換性があり、Oバンドサービスを追加、短時間の中断あり
|
|
伝送距離
|
1～40km（中継器不要）
|
1～40km（中継器不要）
|
|
料金
|
比較的低価格で、追加部品は不要です。
|
低消費電力のため、1310nmコンポーネントの追加が必要
|
|
適用可能なシナリオ
|
既存のWDMに独立した1310nmポートがあり、迅速な拡張が必要なシナリオ
|
既存のWDMに独立した1310nmポートがなく、機器の汎用性が求められるシナリオ
|
注文情報
結論
上記の拡張シナリオはいずれも、同一光ファイバー上でOバンドとCバンドを同時伝送するパッシブDWDM技術に基づいています。その最大の利点は、バックボーン光ファイバーを追加することなく、シンプルな導入でスムーズなネットワーク容量のアップグレードを実現できることであり、低コストかつ高効率な拡張パスとなります。実際のエンジニアリングにおいては、ネットワーク容量のアップグレードと投資効果を最大化するために、既存のネットワーク機器の状態、新たなサービス要件、伝送距離、予算などを考慮して、最適な拡張ソリューションを柔軟に選択する必要があります。
