現代のコミュニケーションの分野では、
光ファイバーケーブル
優れた性能により、光ファイバーは情報伝送の中核キャリアとなっています。従来の銅線と比較して、速度、帯域幅、信頼性におけるその優位性はかけがえのないものであり、人々のコミュニケーションとライフスタイルを大きく変えています。この記事では、光ファイバーケーブルの定義、動作原理、種類、選定方法、設置、メンテナンスなど、光ファイバーケーブルの重要な側面について詳しく説明します。
I. 定義と動作原理
光ファイバーケーブルとは何ですか?

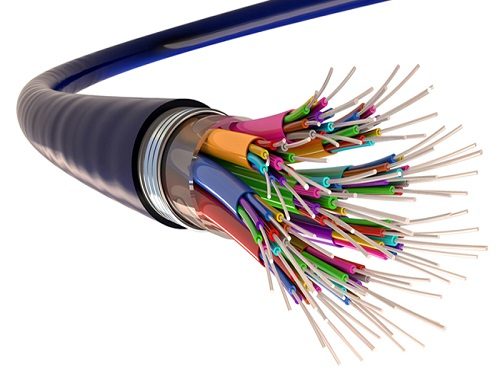

光ファイバーケーブルは、細いガラスまたはプラスチックの光ファイバーを芯として保護層で覆われ、光信号を効率的に伝送できる伝送媒体です。
動作原理
光ファイバーケーブルは、光の全反射の原理に基づいています。コアの屈折率はクラッドの屈折率よりも高いため、光信号が臨界角よりも大きな角度で入射すると、界面で連続的に全反射し、コアに沿って伝播します。送信端では電気信号が光信号に変換されて入力され、受信端では再び電気信号に変換されます。これにより、低損失で干渉のない高速伝送が実現されます。

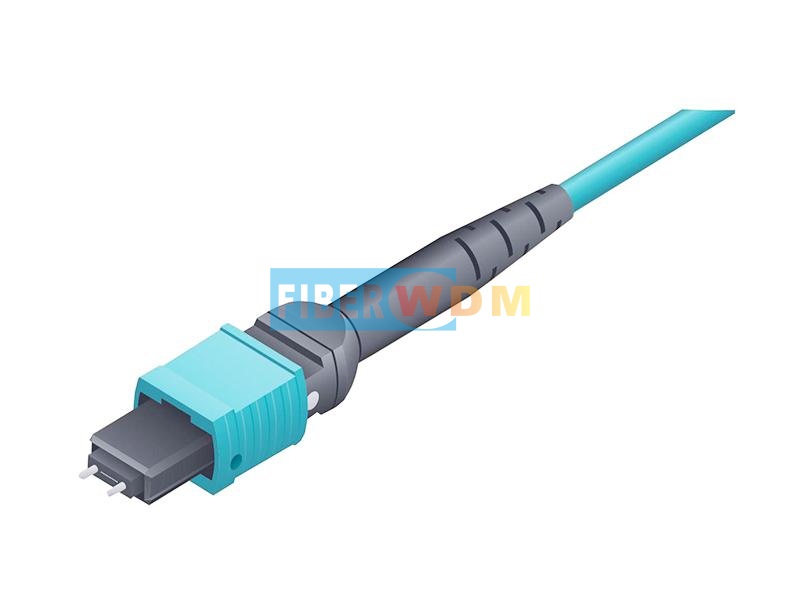

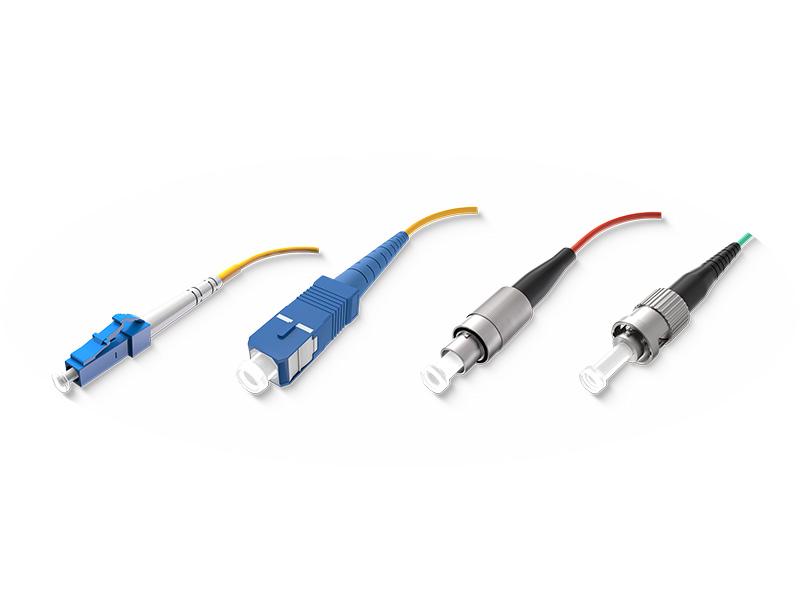

一般的なコネクタの種類には、SC、LC、ST、MTP/MPOなどがあります。それぞれ挿入損失、設置難易度、耐久性など、それぞれに特徴があります。信号品質とネットワークパフォーマンスを確保するには、具体的なアプリケーションシナリオに基づいてコネクタを選択する必要があります。
II. 主な種類
シングルモードファイバー
コア径は8～10μmで、伝送できる光モードは1つだけです。損失が極めて低く、伝送距離が長く、帯域幅が広いため、長距離高速通信に適しています。OS1（屋内用）とOS2（屋外・長距離用）に分けられ、長距離通信やデータセンター相互接続などに用いられます。
マルチモードファイバー
コア径は50～62.5μmで、複数の光モードを同時に伝送できます。モード分散のため、伝送距離と帯域幅が制限されるため、短距離の用途に適しています。主にオフィスビルやキャンパスのローカルエリアネットワークで使用されます。OM3およびOM4モデルは、イーサネットなどの高帯域幅プロトコルと互換性があります。
III. 選考方法
包括的な考慮が必要です:
-
伝送距離と帯域幅: 長距離および高帯域幅の場合はシングルモードが適しており、短距離および中帯域幅の場合はマルチモードの方が経済的です。
-
環境条件: 屋外で使用する場合は、耐候性および防湿性のタイプを選択してください。強力な電磁環境では、装甲ケーブルが必要になる場合があります。
-
コストと互換性：シングルモードは初期コストは高いものの、長期的なコストパフォーマンスは高い。一方、マルチモードは導入コストが低い。一方で、既存機器のコネクタタイプや接続方法と整合させる必要がある。
帯域幅は単位時間あたりのデータ伝送容量を決定します。選択する際には、システムの効率的な運用を確保するために、アプリケーション要件を組み合わせる必要があります。
IV. 設置およびメンテナンススキル
インストールのベストプラクティス
-
仕様を厳守し、過度の曲げを避けるために最小曲げ半径を維持してください。
-
張力や環境による損傷を防ぐために、ルーティングを適切に計画し、保護装置を追加します。
-
インストール中に複数のテストを行って、高減衰および反射の問題がないか確認し、コネクタを清掃して取り扱います。
-
ルーティングやジョイント位置などの情報を記録して、その後のメンテナンスに役立てます。
メンテナンススキル
-
信号の損失とシステムの整合性を検出するには、専門機器を定期的に使用してください。
-
特別な洗浄ツールと方法を使用して、決められたスケジュールに従ってコネクタを洗浄し、洗浄後にテストを行って効果を確認します。
-
テスト結果やクリーニング時間などのメンテナンス作業の詳細な記録は、ネットワークの状態を評価し、メンテナンスの必要性を予測するのに役立ち、運用コストとライフサイクル コストを削減します。
現代の通信の基礎として、光ファイバーケーブルの重要性は明白です。
ファイバーWDM
優れた製品性能、カスタマイズされたサービス、厳格な品質管理、そして包括的なアフターサポートにより、光ファイバーケーブル業界において高い評価を確立しています。大規模な通信ネットワークの構築から小規模なローカルエリアネットワークのアップグレードまで、FiberWDMは高品質で信頼性の高い光ファイバーケーブルソリューションを提供し、お客様の通信事業を新たな高みへと導きます。
