ラジオ・テレビ業界におけるWDM技術の応用事例 (Fiberwdm の著作権はすべて留保されています) キーワード：WDM伝送システム、CATV 1550、単心マルチサービス伝送、単心伝送 アプリケーション図: ソリューションの説明 (1) A市は中央コンピュータ室であり、A市からB市、C市までにCATVケーブルテレビ信号を伝送するためのファイバーが1本ずつある (2) サービスのニーズにより、データ サービスを市 A から市 B および市 C に追加する必要があります (3) ファイバーホームは、WDM 技術を使用して、顧客が光ファイバーを増設することなく、既存の 1 芯光ファイバーを使用して CATV とデータ サービスの同時伝送を実現し、光ファイバー リソースを節約します ​​ データセンター、電力通信、鉄道通信、ラジオ・テレビネットワークなどのさまざまなシーンで使用される高性能WDM伝送装置とDCI 400G/200G装置を提供するFiberwdmは、さまざまなアプリケーションシナリオとニーズに最適な製品とサービスを提供します。さまざまな顧客のアプリケーションのニーズ

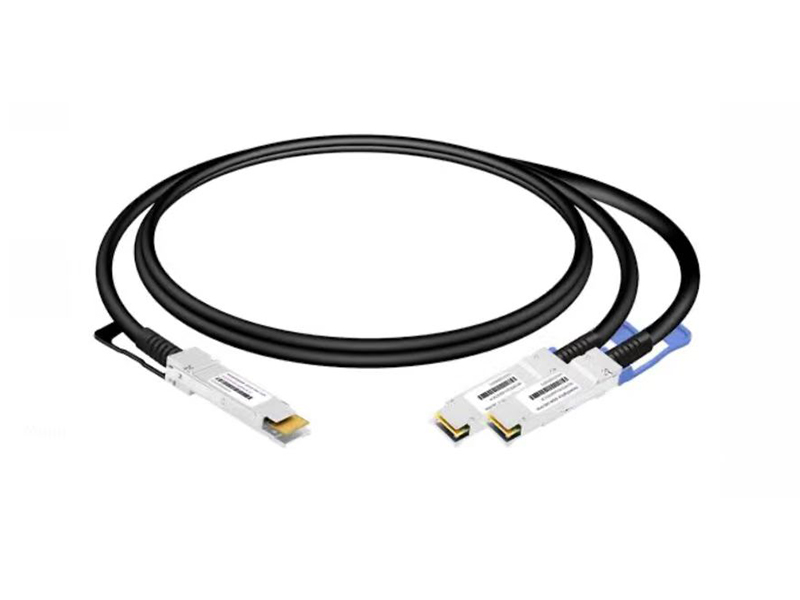

241118 DAC QSFP56 200G ～ 2X100G QSFP56 (Fiberwdm の著作権はすべて留保されています) キーワード - DAC、AOC、QSFP56、200G、200G TO 2X100G 高速ケーブル DAC ケーブル200Gbps QSFP56 から 2x 100G QSFP56 へ 製品の特徴 SFF-8636ãSFF-8402に準拠 IEEE802.3bj&IEEE802.3 cd に準拠 I2C 2 行文字列インターフェイスをサポートし、制御が簡単 ホットプラグのサポート 低クロストーク 外形図 製品モデルと仕様の説明:DAC-200G56-2x100G56-05MDAC 200G QSFP50 TO 2X100G QSFP56 0.5M DAC-200G56-2x100G56-1MDAC 200G QSFP50 ～ 2X100G QSFP56 1M DAC-200G56-2x100G56-2MDAC 200G QSFP50 ～ 2X100G QSFP56 2M DAC-200G56-2x100G56-3MDAC 200G QSFP50 ～ 2X100G QSFP56 3M ファイバーダム800 g / 400 g / 200 g / 100 g/g / 40 25 g / 10 g 光モード、DAC/AOC ケーブル、DCI 高速光インターコネクトの高価格を提供し、データセンターとクラウドのエッジ向けのソリューションコンピューティング、ハイパフォーマンスコンピューティング、人工知能アプリケーションシナリオなど、最高の製品とサービスを提供し、さまざまな顧客のニーズを満たすことができます 一般的なキーワード: 受動波分割：CWDM、DWDM、波長分割装置、波長分割多重器、MUX/DEMUX、高速、TAWG/AAWG、平屋根型AWG、ガウシアン型AWG、100GHZ/200GHZ/ 50GHz / 75GHz / 150GHz、40、48ch / 96 ch/ch / 120 ch / 64 ch / 32 ch AWG、FWDM、LWDM、MWDM、LAN-WDM、SWDM、O-band WDM、CEx-WDM、ファイバーグレーティング反射器、ファイバーグレーティングアレイ導波路、ラックマウントパッシブ波長分割、インターリーバーコムフィルター、ミニ波長分割モジュール、CCWDM、Ultra MINI WDM、RAMAN WDM、ラマン WDM、GPON、 EPON、XGS-PON、NG-PON、XG-PON、50G PON、FTTR 光ファイバー伝送装置：波長分割伝送、200G/400G DCI、EDFA、SOA、RFAラマン増幅器、ファイバー長距離伝送、OLP、光回線保護、OBP、光バイパス保護、バイパスデバイス、電源カットスルー、ファイバーアクティブ/スタンバイ経路保護、セミアクティブ波長分割、PONリモート、PONアグリゲーションリモート、光ケーブル検出システム、5Gストレッチ、光ファイバー増設、DCM分散補償、データセンター相互接続DCI、ベアファイバー相互接続、VOAボード、調光可能アッテネータ、OEO/OTUボード、40Gビジネスボード、100Gビジネスボード 光スプリッタ: FBG テーパー スプリッタ、PLC 光スプリッタ、ウェーブ スプリッタ、TAP-PD、マルチモード スプリッタ、マルチモード PLC 光スイッチ:機械式光スイッチ、MEMS光スイッチ、光磁気スイッチ、光ルーティング装置、光クロスオーバー、光スイッチング、OXC光マトリクス、光スイッチスイッチング装置 光学モジュール: 1X9光モジュール、SFP/SFP+/XFP光モジュール、QSFP+40G光モジュール、QSFP28 100G光モジュール、200G光モジュール、400G光モジュール、800G光モジュール、QSFP-DD、QSFP56、QSFP112、OSFP、AIコンピューティングパワー光モジュール、SDI 光モジュール、HD ビデオ光モジュール、単一送信および単一受信光モジュール、分波光モジュール、 CWDM光モジュール、DWDM光モジュール、産業用光モジュール、軍事用光モジュール; 25G光モジュール、40G光モジュール、ファイバーチャネル、8G/16G/32G FC光モジュール、12G SDI光モジュール、CFP→QSFP28変換モジュール ハイスピードケーブル: DAC、AOC、ACC、AEC、Mini-SAS、HDMI AOC 統合ケーブル: 光ジャンパ、MPO/MTP ジャンパ、装甲光ジャンパ、ベース ステーション プル ハイ ビーム ジャンパ、フィールド ケーブル アセンブリ、マルチコア ケーブル ジャンパ、ODF ファイバ配線フレーム、ファイバ コネクタ ボックス、144 コア高高密度ファイバー配線架台、光電複合ケーブル 光学デバイス:リングアクチュエータ、パッシブデュアルファイバからシングルファイバへ、パッシブシングルマルチモード変換、光アイソレータ、偏波保持デバイス、偏波保持カプラ、偏波保持サーキュレータ、偏波保持ジャンパ、偏波保持アイソレータ、PBC/PBS ビームバインダー/スプリッタ、偏波保持 CWDM、偏波保持 DWDM ネットワーク セキュリティ: OTAP ラックマウント スプリッター、TAP シャント、アグリゲーション シャント、トラフィック レプリケーション、スペクトル レプリケーション、一方向分離、光ファイバー ネットワーク カード アクセス機器：光トランシーバ、プロトコルコンバータ、光ファイバトランシーバ、光電変換装置、PCM装置、電話用光トランシーバ、PDH光トランシーバ、ビデオ光トランシーバ、産業用トランシーバ、産業用スイッチ、POEスイッチ、POEトランシーバ...

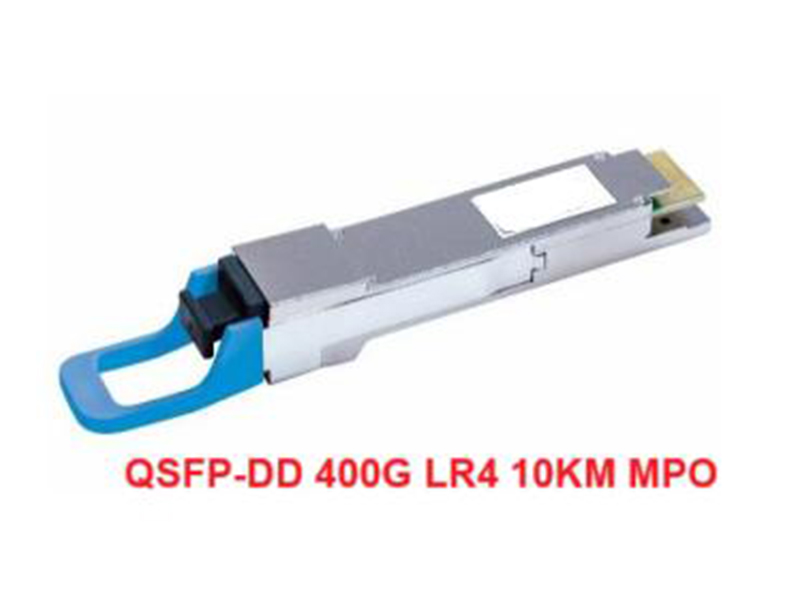

241117 QSFP-DD 400G SM LR4 10KM MPO モジュール (Fiberwdm の著作権はすべて留保されています) キーワード: 光モジュール、QSFP-DD、400G、MPO インターフェース シングルモード 400G 光モジュール 製品の特徴ï¼ 並列 4 光レーン 100G Lambda MSA 100G-LR 仕様に準拠 FEC を備えたシングルモードファイバー (SMF) で最大 10km 伝送 動作ケース温度: 0 ～ 70oC 8x53.125Gb/s 電気インターフェース (400GAUI-8) チャネルあたりのデータ レート 106.25 Gbps (PAM4)。 最大消費電力 9W MPO-12 コネクタ RoHS 準拠 製品モデルと仕様の説明:RQD-400GLR4-MPOQSFP-DD 400G Sipho SM 1310nm LR4(4xLR1) 10KM MPO12 PAM4 WITH FEC トランシーバーのブロック図 ファイバーダム800 g / 400 g / 200 g / 100 g / 40 g / 25 g / 10 g の光モジュールと DCI 高速光インターコネクト、データセンターおよびクラウド コンピューティングのエッジ、ハイ パフォーマンス コンピューティングのソリューションを提供します。 、最高の製品とサービスを提供し、さまざまな顧客のニーズを満たすなどの人工知能アプリケーション シナリオ。 一般的なキーワード: 受動波分割：CWDM、DWDM、波長分割装置、波長分割多重器、MUX/DEMUX、高速、TAWG/AAWG、平屋根型AWG、ガウシアン型AWG、100GHZ/200GHZ/ 50GHz / 75GHz / 150GHz、40、48ch / 96 ch/ch / 120 ch / 64 ch / 32 ch AWG、FWDM、LWDM、MWDM、LAN-WDM、SWDM、O-band WDM、CEx-WDM、ファイバーグレーティング反射器、ファイバーグレーティングアレイ導波路、ラックマウントパッシブ波長分割、インターリーバーコムフィルター、ミニ波長分割モジュール、CCWDM、Ultra MINI WDM、RAMAN WDM、ラマン WDM、GPON、 EPON、XGS-PON、NG-PON、XG-PON、50G PON、FTTR 光ファイバー伝送装置：波長分割伝送、200G/400G DCI、EDFA、SOA、RFAラマン増幅器、ファイバー長距離伝送、OLP、光回線保護、OBP、光バイパス保護、バイパスデバイス、電源カットスルー、ファイバーアクティブ/スタンバイ経路保護、セミアクティブ波長分割、PONリモート、PONアグリゲーションリモート、光ケーブル検出システム、5Gストレッチ、光ファイバー増設、DCM分散補償、データセンター相互接続DCI、ベアファイバー相互接続、VOAボード、調光可能アッテネータ、OEO/OTUボード、40Gビジネスボード、100Gビジネスボード 光スプリッタ: FBG テーパー スプリッタ、PLC 光スプリッタ、ウェーブ スプリッタ、TAP-PD、マルチモード スプリッタ、マルチモード PLC 光スイッチ：機械式光スイッチ、MEMS光スイッチ、光磁気スイッチ、光ルーティング装置、光クロスオーバー、光スイッチング、OXC光マトリクス、光スイッチ切替装置 光学モジュール: 1X9光モジュール、SFP/SFP+/XFP光モジュール、QSFP+40G光モジュール、QSFP28 100G光モジュール、200G光モジュール、400G光モジュール、800G光モジュール、QSFP-DD、QSFP56、QSFP112、OSFP、AIコンピューティングパワー光モジュール、SDI 光モジュール、HD ビデオ光モジュール、単一送信および単一受信光モジュール、分波光モジュール、 CWDM光モジュール、DWDM光モジュール、産業用光モジュール、軍事用光モジュール; 25G光モジュール、40G光モジュール、ファイバーチャネル、8G/16G/32G FC光モジュール、12G SDI光モジュール、CFP→QSFP28変換モジュール ハイスピードケーブル: DAC、AOC、ACC、AEC、Mini-SAS、HDMI AOC 統合ケーブル: 光ジャンパ、MPO/MTP ジャンパ、装甲光ジャンパ、ベースステーションプルハイビームジャンパ、フィールドケーブルアセンブリ、マルチコアケーブルジャンパ、ODF ファイバ配線フレーム、ファイバコネクタボックス、144 コア高高密度ファイバー配線架台、光電複合ケーブル 光学デバイス:リングアクチュエータ、パッシブデュアルファイバからシングルファイバへ、パッシブシングルマルチモード変換、光アイソレータ、偏波保持デバイス、偏波保持カプラ、偏波保持サーキュレータ、偏波保持ジャンパ、偏波保持アイソレータ、PBC/PBS ビームバインダー/スプリッタ、偏波保持 CWDM、偏波保持 DWDM ネットワーク セキュリティ: OTAP ラックマウント スプリッタ、TAP シャント、アグリゲーション シャント、トラフィック レプリケーション、スペクトル レプリケーション、一方向分離、光ファイバー ネットワーク カード アクセス機器:光トランシーバ、プロトコルコンバータ、光ファイバトランシーバ、光電変換器、PCM装置、電話光トランシーバ、PDH光トランシーバ、ビデオ光トランシーバ、産業用トランシーバ、産業用スイッチ、POEスイッチ、POEトランシーバ...

241102 光ファイバーの開口数 NA (Fiberwdm 全著作権所有) キーワード：コアNA、ファイバ開口数NA 光通信の場合、光ファイバ端面に入射した光の一部は光ファイバに入射できず、光ファイバ端面に入射した光は光ファイバ中を伝播せず、ある特定の条件を満たす光だけが光ファイバ内を伝播することがある。伝送する光ファイバーに状態を完全に反映させることができます。 上の図に示すように、光ビームは、角度の範囲に関係なく、特定の光円錐角 (赤い部分) に沿ってのみファイバーに入ることができます 通常の伝送では、この角度 θ の正弦値をファイバー開口数 NA と呼びます。 NA-開口数 光ファイバーの重要な光学パラメータの 1 つ 次元なし、単位なし NA=n*Sinθ (n: 媒質の屈折率; θ: 光軸とファイバー軸の間の角度、通常は半角と呼ばれます) 式によれば、開口数NA≠nsinθを有する光のみを伝送用の光ファイバに結合することができる。開口数NAは、光を受信する光ファイバーの能力を表します。 開口数を正しく選択する方法 NA? 物理的には、光ファイバーの開口数は、入ってくる光を受信するファイバーの能力を表します。 NAが大きいほど、ファイバーの光を受信する能力が強くなり、ファイバーへの光パワーを増加させる観点からは、NAが大きいほど、ファイバの開口数が大きいほどファイバのドッキングに有利であるため、より良いと考えられる。 ただし、NAの場合が大きすぎると、ファイバのモード歪みが増加し、ファイバの帯域幅に影響を与えます。したがって、光ファイバ通信システムでは、光ファイバの開口数に対して一定の要件が存在する。一般に、最も効果的に光をファイバに照射するには、ファイバの開口数と同じ開口数を有するレンズを光収集に使用する必要がある[80]。 一般的なキーワード: 受動波分割：CWDM、DWDM、波長分割装置、波長分割多重器、MUX/DEMUX、高速、TAWG/AAWG、平屋根型AWG、ガウシアン型AWG、100GHZ/200GHZ/ 50GHz / 75GHz / 150GHz、40、48ch / 96 ch/ch / 120 ch / 64 ch / 32 ch AWG、FWDM、LWDM、MWDM、LAN-WDM、SWDM、O-band WDM、CEx-WDM、ファイバーグレーティング反射器、ファイバーグレーティングアレイ導波路、ラックマウントパッシブ波長分割、インターリーバーコムフィルター、ミニ波長分割モジュール、CCWDM、Ultra MINI WDM、RAMAN WDM、ラマン WDM、GPON、 EPON、XGS-PON、NG-PON、XG-PON、50G PON、FTTR 光ファイバー伝送装置：波長分割伝送、200G/400G DCI、EDFA、SOA、RFAラマン増幅器、ファイバー長距離伝送、OLP、光回線保護、OBP、光バイパス保護、バイパスデバイス、電源カットスルー、ファイバーアクティブ/スタンバイ経路保護、セミアクティブ波長分割、PONリモート、PONアグリゲーションリモート、光ケーブル検出システム、5Gストレッチ、光ファイバー増設、DCM分散補償、データセンター相互接続DCI、ベアファイバー相互接続、VOAボード、調光可能アッテネータ、OEO/OTUボード、40Gビジネスボード、100Gビジネスボード 光スプリッタ: FBG テーパー スプリッタ、PLC 光スプリッタ、ウェーブ スプリッタ、TAP-PD、マルチモード スプリッタ、マルチモード PLC 光スイッチ:機械式光スイッチ、MEMS光スイッチ、光磁気スイッチ、光ルーティング装置、光クロスオーバー、光スイッチング、OXC光マトリクス、光スイッチスイッチング装置 光学モジュール: 1X9光モジュール、SFP/SFP+/XFP光モジュール、QSFP+40G光モジュール、QSFP28 100G光モジュール、200G光モジュール、400G光モジュール、800G光モジュール、QSFP-DD、QSFP56、QSFP112、OSFP、AIコンピューティングパワー光モジュール、SDI 光モジュール、HD ビデオ光モジュール、単一送信および単一受信光モジュール、分波光モジュール、 CWDM光モジュール、DWDM光モジュール、産業用光モジュール、軍用光モジュール; 25G光モジュール、40G光モジュール、ファイバーチャネル、8G/16G/32G FC光モジュール、12G SDI光モジュール、CFP→QSFP28変換モジュール ハイスピードケーブル:DAC、AOC、ACC、AEC、Mini-SAS、HDMI AOC 統合ケーブル: 光ジャンパ、MPO/MTP ジャンパ、装甲光ジャンパ、ベースステーションプルハイビームジャンパ、フィールドケーブルアセンブリ、マルチコアケーブルジャンパ、ODF ファイバ配線フレーム、ファイバコネクタボックス、144 コア高高密度ファイバー配線架台、光電複合ケーブル 光学デバイス: リングアクチュエータ、パッシブデュアルファイバからシングルファイバへ、パッシブシングルマルチモード変換、光アイソレータ、偏波保持デバイス、偏波保持カプラ、偏波保持サーキュレータ、偏波保持ジャンパ、偏波保持アイソレータ、PBC/PBS ビームバインダー/スプリッタ、偏波保持 CWDM、偏波保持 DWDM ネットワーク セキュリティ: OTAP ラックマウント スプリッタ、TAP シャント、アグリゲーション シャント、トラフィック レプリケーション、スペクトル レプリケーション、一方向分離、光ファイバー ネットワーク カード アクセス機器:光トランシーバ、プロトコルコンバータ、光ファイバトランシーバ、光電変換器、PCM装置、電話光トランシーバ、PDH光トランシーバ、ビデオ光トランシーバ、産業用トランシーバ、産業用スイッチ、POEスイッチ、POEトランシーバ...

G.652/G.655分散補償DCM/DCF (Fiberwdm の著作権はすべて留保されています) キーワード: G.655 分散補償ファイバ、G.652 分散補償ファイバ、DCM 分散補償、DCF 分散補償 G.652 光ファイバーの定義: 標準シングルモード ファイバ (SMF) としても知られる G.652 ファイバは、1310nm 付近のファイバの分散ゼロ (つまり、分散がゼロになる波長) を指します。 1550nm の窓の分散係数は正です。波長 1550nm では、分散係数 D の典型値は 17ps/nm-km で、最大値は一般に 20ps/nm-km 以下です。 G.652 ファイバーには 1310nm と 1550nm の 2 つの伝送ウィンドウがあり、1310nm では分散が小さいが減衰損失が大きく、1550nm では減衰損失が小さいが分散が大きい。 G.655 光ファイバーの定義: G.655 ファイバは改良された分散シフト ファイバで、ゼロ分散点を 1310nm から 1550nm にシフトするため、1550nm ウィンドウの分散と減衰が非常に低くなります。 1550nm での G.655 ファイバーの分散はゼロに近い (ただしゼロには等しくない) ため、長距離の伝送や大容量アプリケーションに適しています ​​ 光ファイバーの分散 光パルスの異なる周波数またはモードは、ファイバ内で異なる速度を持ちます。そのため、これらの周波数成分とモードは最初にファイバの端に到達し、次に光パルスの幅が広がります。これがファイバの分散です。 . 分散補償 分散補償は、光ファイバー内の光の分散によって生じる信号の歪みを補償するために、光ファイバー通信技術で開発された技術です。信号品質を維持し、光ファイバ通信効率を向上させるためには、光信号の分散を補償する必要があります。 シングルモード ファイバには C バンド内に分散があり、1550nm ファイバ システムの伝送距離と利用可能な帯域幅が制限されます。分散補償ファイバ モジュール (DCF、DCM) を使用するのが、最も簡単で、最も経済的で、最も効果的な方法です。標準シングルモード ファイバの過剰分散を効果的に補償できるだけでなく、標準シングルモード ファイバの分散スロープを 100% 補償することもできます。[43] 現在、異なるファイバ タイプに対応する 2 つの分散補償ファイバがあります: G.652 分散補償ファイバと G.655 分散補償ファイバ G.652 DCM 分散補償ファイバ モジュールは負の分散補償ファイバ技術に基づいており、1525 ～ 1565nm の伝送帯域で G.652 標準シングルモード ファイバの分散特性と分散チルト特性を効果的に補償できます G.655 DCF 分散補償ファイバ モジュールは、G.655 シングルモード ファイバ C バンド用に特別に設計されており、広帯域の分散と分散スロープを補償し、システムの残留分散を最適化し、パフォーマンスを向上させることができます。光伝送システム Fiberwdm は、成熟した技術、安定した性能パラメータ、低挿入損失を備え、長距離波長分割伝送システムで広く使用されている G.652 および G.655 分散ファイバに基づく分散補償装置を提供できます。 一般的なキーワード: 受動波分割:CWDM、DWDM、波長分割装置、波長分割多重器、MUX/DEMUX、高速、TAWG/AAWG、平屋根型AWG、ガウス型AWG、100 GHZ / 200 GHZ / 50 GHZ / 75 GHZ / 150 GHZ、40 、48ch / 96ch/ch / 120ch / 64ch / 32ch AWG、FWDM、LWDM、MWDM、LAN-WDM、SWDM、O-band WDM、CEx-WDM、ファイバーグレーティング反射器、ファイバーグレーティングアレイ導波路、ラック-搭載パッシブ波長分割、インターリーバーコムフィルター、ミニ波長分割モジュール、CCWDM、Ultra MINI WDM、RAMAN WDM、ラマンWDM、GPON、EPON、XGS-PON、NG-PON、XG-PON、50G PON、FTTR 光ファイバー伝送装置:波長分割伝送、200G/400G DCI、EDFA、SOA、RFAラマン増幅器、ファイバー長距離伝送、OLP、光回線保護、OBP、光バイパス保護、バイパスデバイス、電源カットスルー、ファイバーアクティブ/スタンバイ経路保護、セミアクティブ波長分割、PONリモート、PONアグリゲーションリモート、光ケーブル検出システム、5Gストレッチ、光ファイバー増設、DCM分散補償、データセンター相互接続DCI、ベアファイバー相互接続、VOAボード、調光可能アッテネータ、OEO/OTUボード、40Gビジネスボード、100Gビジネスボード 光スプリッタ:FBG テーパー スプリッタ、PLC 光スプリッタ、ウェーブ スプリッタ、TAP-PD、マルチモード スプリッタ、マルチモード PLC 光スイッチ:機械式光スイッチ、MEMS光スイッチ、光磁気スイッチ、光ルーティング装置、光クロスオーバー、光スイッチング、OXC光マトリクス、光スイッチスイッチング装置 光学モジュール: 1X9光モジュール、SFP/SFP+/XFP光モジュール、QSFP+40G光モジュール、QSFP28 100G光モジュール、200G光モジュール、400G光モジュール、800G光モジュール、QSFP-DD、QSFP56、QSFP112、OSFP、AIコンピューティングパワー光モジュール、SDI光モジュール、HDビデオ光モジュール、単一送信および単一受信光モジュール、分波光モジュール、CWDM光モジュール、DWDM光モジュール、産業用光モジュール、軍用光モジュール; 25G光モジュール、40G光モジュール、ファイバーチャネル、8G/16G/32G FC光モジュール、12G SDI光モジュール、CFP→QSFP28変換モジュール ハイスピードケーブル: DAC、AOC、ACC、AEC、Mini-SAS、HDMI AOC 統合ケーブル: 光ジャンパ、MPO/MTP ジャンパ、装甲光ジャンパ、ベースステーションプルハイビームジャンパ、フィールドケーブルアセンブリ、マルチコアケーブルジャンパ、ODF ファイバ配線フレーム、ファイバコネクタボックス、144 コア高高密度ファイバー配線架台、光電複合ケーブル 光学デバイス:リングアクチュエータ、パッシブデュアルファイバからシングルファイバへ、パッシブシングルマルチモード変換、光アイソレータ、偏波保持デバイス、偏波保持カプラ、偏波保持サーキュレータ、偏波保持ジャンパ、偏波保持アイソレータ、PBC/PBS ビームバインダー/スプリッタ、偏波保持 CWDM、偏波保持 DWDM ネットワーク セキュリティ: OTAP ラックマウント スプリッター、TAP シャント、アグリゲーション シャント、トラフィック レプリケーション、スペクトル レプリケーション、一方向分離、光ファイバ...

241026 DCI 100G 長距離伝送光モジュール -QSFP28 100G ZR4eZR4 (Fiberwdm の著作権はすべて留保されています) キーワード: QSFP28 100G 80KM 光モジュール、QSFP28 100G 100KM 光モジュール、 QSFP28 100G ZR4 光モジュール、QSFP28 eZR4 光モジュール、データセンター 100G 長距離伝送 100G QSFP28 ZR4/eZR4 100G QSFP28 ZR4(80KM)/eZR4(100KM)光モジュールは、データセンター内のスイッチ、ルータ、伝送装置などの間の接続に使用され、シングルモードファイバで最大80km/100KMの距離を伝送します。 100G QSFP28 ZR4/eZR4 光モジュールは、SFF-8665/8636 QSFP28 業界標準および関連 MSA に完全に準拠しており、I2C インターフェイスを介してデジタル診断機能を使用できます。 IEEE 802.3100GBASE-ZR4仕様に準拠。このモジュールは、標準の KR4 FEC (前方誤り訂正) ボー レートをサポートしています。これにより、受信側がエラーを検出して修正し、リンク全体の品質を向上させることができます。 100G QSFP28 ZR4/eZR4 構造 起動側に 100G QSFP28 ZR4/eZR4、4X25G NRZ プラス CDR。受信側では、SOA+PIN。 LWDM（中心波長はそれぞれ1296nm、1300nm、1305nm、1309nm）、標準LC光インターフェースによる多重化/逆多重化。デュアルコアシングルモードファイバー伝送。 ファイバーダム QSFP28 100G ZR4/eZR+ 製品モデル: RQ-100GZR4(QSFP28 100G 80KM LWDM4 1310nm) RQ-100GeZR4(QSFP28 100G 100KM LWDM4 1310nm) Fiberwdm QSFP28 100G ZR4/eZR4 光モジュールは、DCI 100G 相互接続とデータセンターの顧客が 100G 長距離伝送の問題を解決するのに役立ちます。 一般的なキーワード: 受動波分割:CWDM、DWDM、波長分割装置、波長分割多重器、MUX/DEMUX、高速、TAWG/AAWG、平屋根型AWG、ガウス型AWG、100 GHZ / 200 GHZ / 50 GHZ / 75 GHZ / 150 GHZ、40 、48ch / 96ch/ch / 120ch / 64ch / 32ch AWG、FWDM、LWDM、MWDM、LAN-WDM、SWDM、O-band WDM、CEx-WDM、ファイバーグレーティング反射器、ファイバーグレーティングアレイ導波路、ラック-搭載パッシブ波長分割、インターリーバーコムフィルター、ミニ波長分割モジュール、CCWDM、Ultra MINI WDM、RAMAN WDM、ラマンWDM、GPON、EPON、XGS-PON、NG-PON、XG-PON、50G PON、FTTR 光ファイバー伝送装置：波長分割伝送、200G/400G DCI、EDFA、SOA、RFAラマン増幅器、ファイバー長距離伝送、OLP、光回線保護、OBP、光バイパス保護、バイパスデバイス、電源カットスルー、ファイバーアクティブ/スタンバイ経路保護、セミアクティブ波長分割、PONリモート、PONアグリゲーションリモート、光ケーブル検出システム、5Gストレッチ、光ファイバ拡張、DCM分散補償、データセンター相互接続DCI、ベアファイバ相互接続、VOAボード、調光可能アッテネータ、OEO/OTUボード、40Gビジネスボード、100Gビジネスボード 光スプリッタ:FBG テーパー スプリッタ、PLC 光スプリッタ、ウェーブ スプリッタ、TAP-PD、マルチモード スプリッタ、マルチモード PLC 光スイッチ：機械式光スイッチ、MEMS光スイッチ、光磁気スイッチ、光ルーティング装置、光クロスオーバー、光スイッチング、OXC光マトリクス、光スイッチ切替装置 光学モジュール:1X9光モジュール、SFP/SFP+/XFP光モジュール、QSFP+40G光モジュール、QSFP28 100G光モジュール、200G光モジュール、400G光モジュール、800G光モジュール、QSFP-DD、QSFP56、QSFP112、OSFP、AIコンピューティングパワー光モジュール、SDI 光モジュール、HD ビデオ光モジュール、単一送信および単一受信光モジュール、分波光モジュール、 CWDM光モジュール、DWDM光モジュール、産業用光モジュール、軍用光モジュール; 25G光モジュール、40G光モジュール、ファイバーチャネル、8G/16G/32G FC光モジュール、12G SDI光モジュール、CFP→QSFP28変換モジュール ハイスピードケーブル: DAC、AOC、ACC、AEC、Mini-SAS、HDMI AOC 統合ケーブル: 光ジャンパ、MPO/MTP ジャンパ、装甲光ジャンパ、ベース ステーション プル ハイ ビーム ジャンパ、フィールド ケーブル アセンブリ、マルチコア ケーブル ジャンパ、ODF ファイバ配線フレーム、ファイバ コネクタ ボックス、144 コア高高密度ファイバー配線架台、光電複合ケーブル 光学デバイス: リングアクチュエータ、パッシブデュアルファイバからシングルファイバへ、パッシブシングルマルチモード変換、光アイソレータ、偏波保持デバイス、偏波保持カプラ、偏波保持サーキュレータ、偏波保持ジャンパ、偏波保持アイソレータ、PBC/PBS ビームバインダー/スプリッタ、偏波保持 CWDM、偏波保持 DWDM ネットワーク セキュリティ: OTAP ラックマウント スプリッター、TAP シャント、アグリゲーション シャント、トラフィック レプリケーション、スペクトル レプリケーション、一方向分離、光ファイバー ネットワーク カード アクセス機器:光トランシーバ、プロトコルコンバータ、光ファイバトランシーバ、光電変換器、PCM装置、電話用光トランシーバ、PDH光トランシーバ、ビデオ光トランシーバ、産業用トランシーバ、産業用スイッチ、POEスイッチ、POEトランシーバ...

241018 光ファイバーコネクタ PC、UPC、APC (Fiberwdm の著作権はすべて留保されています) キーワード：光ファイバー光パッチコード 光ファイバコネクタのタイプは一般に、FC、SC、LC、ST、E2000、MTRJ、CSなどです。 接続ヘッドの端面は通常、SC/PC、SC/APC などの PC、APC です。 ここでは主に PC と APC の違いについて説明します ＰＣおよびＡＰＣは、光ファイバコネクタの端面加工、すなわち研削方法を示す。。 PC: 接合部は平坦で、実際には通信事業者の設備で最も広く使用されている微細球面研削研磨です。 APC: 8 度の角度と微細球面研削および研磨。ラジオおよびテレビ CATV で広く使用されています。ピグテール ヘッドは傾斜した端面を採用しており、主に TV 信号の品質を向上させることができます。アナログ光変調では、ジョイントの結合面が垂直の場合、反射光は元の経路に沿って戻ります。 UPC の減衰は PC より小さく、研削精度は PC より高く、PC は基本的に UPC の要件に従って行われます。 一般的なキーワード: 受動波分割：CWDM、DWDM、波長分割装置、波長分割多重器、MUX/DEMUX、高速、TAWG/AAWG、平屋根型AWG、ガウシアン型AWG、100GHZ/200GHZ/ 50GHz / 75GHz / 150GHz、40、48ch / 96 ch/ch / 120 ch / 64 ch / 32 ch AWG、FWDM、LWDM、MWDM、LAN-WDM、SWDM、O-band WDM、CEx-WDM、ファイバーグレーティング反射器、ファイバーグレーティングアレイ導波路、ラックマウントパッシブ波長分割、インターリーバーコムフィルター、ミニ波長分割モジュール、CCWDM、Ultra MINI WDM、RAMAN WDM、ラマン WDM、GPON、 EPON、XGS-PON、NG-PON、XG-PON、50G PON、FTTR 光ファイバー伝送装置:波長分割伝送、200G/400G DCI、EDFA、SOA、RFAラマン増幅器、ファイバー長距離伝送、OLP、光回線保護、OBP、光バイパス保護、バイパスデバイス、電源カットスルー、ファイバーアクティブ/スタンバイ経路保護、セミアクティブ波長分割、PONリモート、PONアグリゲーションリモート、光ケーブル検出システム、5Gストレッチ、光ファイバー増設、DCM分散補償、データセンター相互接続DCI、ベアファイバー相互接続、VOAボード、調光可能アッテネータ、OEO/OTUボード、40Gビジネスボード、100Gビジネスボード 光スプリッタ:FBG テーパー スプリッタ、PLC 光スプリッタ、ウェーブ スプリッタ、TAP-PD、マルチモード スプリッタ、マルチモード PLC 光スイッチ:機械式光スイッチ、MEMS光スイッチ、光磁気スイッチ、光ルーティング装置、光クロスオーバー、光スイッチング、OXC光マトリクス、光スイッチスイッチング装置 光学モジュール: 1X9光モジュール、SFP/SFP+/XFP光モジュール、QSFP+40G光モジュール、QSFP28 100G光モジュール、200G光モジュール、400G光モジュール、800G光モジュール、QSFP-DD、QSFP56、QSFP112、OSFP、AIコンピューティングパワー光モジュール、SDI 光モジュール、HD ビデオ光モジュール、単一送信および単一受信光モジュール、分波光モジュール、 CWDM光モジュール、DWDM光モジュール、産業用光モジュール、軍用光モジュール; 25G光モジュール、40G光モジュール、ファイバーチャネル、8G/16G/32G FC光モジュール、12G SDI光モジュール、CFP→QSFP28変換モジュール ハイスピードケーブル: DAC、AOC、ACC、AEC、Mini-SAS、HDMI AOC 統合ケーブル: 光ジャンパ、MPO/MTP ジャンパ、装甲光ジャンパ、ベースステーションプルハイビームジャンパ、フィールドケーブルアセンブリ、マルチコアケーブルジャンパ、ODF ファイバ配線フレーム、ファイバコネクタボックス、144 コア高高密度ファイバー配線架台、光電複合ケーブル 光学デバイス: リングアクチュエータ、パッシブデュアルファイバからシングルファイバへ、パッシブシングルマルチモード変換、光アイソレータ、偏波保持デバイス、偏波保持カプラ、偏波保持サーキュレータ、偏波保持ジャンパ、偏波保持アイソレータ、PBC/PBS ビームバインダー/スプリッタ、偏波保持 CWDM、偏波保持 DWDM ネットワーク セキュリティ: OTAP ラックマウント スプリッタ、TAP シャント、アグリゲーション シャント、トラフィック レプリケーション、スペクトル レプリケーション、一方向分離、光ファイバー ネットワーク カード アクセス機器：光トランシーバ、プロトコルコンバータ、光ファイバトランシーバ、光電変換装置、PCM装置、電話用光トランシーバ、PDH光トランシーバ、ビデオ光トランシーバ、産業用トランシーバ、産業用スイッチ、POEスイッチ、POEトランシーバ...

241012 200G 高速光モジュールおよび AOC/DAC 製品 (Fiberwdm の著作権はすべて留保されています) キーワード: 200G 光モジュール、QSFP56、QSFP-DD、AOC、DAC 200G 光モジュールには 2 つの主流の技術的方向性があり、1 つは QSFP-DD パッケージ、もう 1 つは QSFP56 パッケージです QSFP56 パッケージは、QSFP システム パッケージの拡張であり、4 チャネル構造です。 QSFP56 200G 光モジュールは、PAM4 変調技術を採用し、200G 伝送を実現する 4X50G です。 QSFP-DD パッケージ。「DD」は倍密度を指します。つまり、QSFP-DD パッケージ内の光モジュール チャネルの数は 8 です。QSFP-DD 200G 光モジュール、つまり 8X25G、NRZ を使用します。変調技術 QSFP-DD 光モジュールは、40G QSFP+、100G QSFP28、200G QSFP56 などの QSFP パッケージ光モジュールと下位互換性があります。 QSFP56 パッケージ 200G 光モジュール仕様: QSFP56 200G SR4 QSFP56 200G DR4 QSFP56 200G FR4 QSFP56 200G LR4 QSFP56 200G ER4 QSFP-DD パッケージ 200G 光モジュール仕様: QSFP-DD 200G SR8 QSFP-DD 200G PSM8 QSFP-DD 200G LR8 QSFP-DD 200G ER8 200G QSFP56 と QSFP-DD 製品比較表 パッケージ タイプ製品 製品モデル 説明 QSFP56 SR4 R56-200GSR4 QSFP56 200G SR4 MM 850nm MPO OM3 100M (4X50G) DR4 R56-200GDR4 QSFP56 200G SR4 SM 1310nm MPO 500M (4X50G) FR4 R56-200GFR4 QSFP56 200G FR4 SM CWDM4 LC 2KM PAM4 (4X50G) LR4 R56-200GLR4 QSFP56 200G LR4 SM LWDM4 LC 10KM PAM4 (4X50G) ER4 R56-200GER4 QSFP56 200G ER4 SM LWDM4 LC 40KM PAM4 (4X50G) QSFP-DD SR8 RDD-200GSR8 QSFP-DD 200G SR8 MM 850nm MPO OM3 100M NRZ (8X25G) PSM8 RDD-200GPSM8 QSFP-DD 200G PSM8 SM 1310nm MPO 2KM NRZ (8X25G) LR8 RDD-200GLR8 QSFP-DD 200G LR8 SM LWDM LC 10KM NRZ (8X25G) ER8 RDD-200GER8 QSFP-DD 200G ER8 SM LWDM LC 40KM NRZ (8X25G) Fiberwdm 200G 光モジュール/AOC/DAC FiberWDM は、200G 光モジュール、AOC および DAC 製品を提供します。光モジュールには、200G QSFP56 SR4、200G QSFP56 FR4、200G QSFP56 LR4、200G QSFP-DD SR8、200G QSFP-DD PSM8、200G QSFP-DD LR8 が含まれますが、これらに限定されません。 200G QSFP56 AOC、200G QSFP-DD AOC、200G QSFP56 DAC、および 200G QSFP-DD DAC。これは、データセンター向けに、より柔軟で適応性のある相互接続ソリューションを提供します。 一般的なキーワード: 受動波分割：CWDM、DWDM、波長分割装置、波長分割マルチプレクサ、MUX/DEMUX、高速、TAWG/AAWG、平屋根型AWG、ガウシアン型AWG、100 GHZ / 200 GHZ / 50 GHZ / 75 GHZ / 150 GHZ、40、48 ch / 96 ch/ch / 120 ch / 64 ch / 32 ch AWG、FWDM、LWDM、MWDM、LAN-WDM、SWDM、O-band WDM、CEx-WDM、ファイバーグレーティング反射器、ファイバーグレーティングアレイ導波路、ラックマウントパッシブ波長分割、インターリーバーコムフィルター、ミニ波長分割モジュール、CCWDM、Ultra MINI WDM、RAMAN WDM、ラマンWDM、GPON、EPON、XGS-PON、NG-PON、XG -PON、50G PON、FTTR 光ファイバー伝送装置:波長分割伝送、200G/400G DCI、EDFA、SOA、RFAラマン増幅器、ファイバ長距離伝送、OLP、光回線保護、OBP、光バイパス保護、バイパスデバイス、電源カットスルー、ファイバアクティブ/スタンバイ経路保護、セミアクティブ波長分割、PONリモート、PONアグリゲーションリモート、光ケーブル検出システム、5Gストレッチ、光ファイバ拡張、DCM分散補償、データセンター相互接続DCI、ベアファイバ相互接続、VOAボード、調光可能アッテネータ、OEO/OTUボード、40Gビジネスボード、100Gビジネスボード 光スプリッタ: FBG テーパー スプリッタ、PLC 光スプリッタ、ウェーブ スプリッタ、TAP-PD、マルチモード スプリッタ、マルチモード PLC 光スイッチ:機械式光スイッチ、MEMS光スイッチ、光磁気スイッチ、光ルーティング装置、光クロスオーバー、光スイッチング、OXC光マトリクス、光スイッチスイッチング装置 光学モジュール: 1X9光モジュール、SFP/SFP+/XFP光モジュール、QSFP+40G光モジュール、QSFP28 100G光モジュール、200G光モジュール、400G光モジュール、800G光モジュール、QSFP-DD、QSFP56、QSFP112、OSFP、AIコンピューティングパワー光モジュール、SDI光モジュール、HDビデオ光モジュール、単一送信および単一受信光モジュール、分波光モジュール、CWDM光モジュール、DWDM光モジュール、産業用光モジュール、軍用光モジュール; 25G光モジュール、40G光モジュール、ファイバーチャネル、8G/16G/32G FC光モジュール、12G SDI光モジュール、CFP→QSFP28変換モジュール ハイスピードケーブル: DAC、AOC、ACC、AEC、Mini-SAS、HDMI AOC 統合ケーブル: 光ジャンパ、MPO/MTP ジャンパ、装甲光ジャンパ、ベースステーションプルハイビームジャンパ、フィールドケーブルアセンブリ、マルチコアケーブルジャンパ、ODF ファイバ配線フレーム、ファイバコネクタボックス、144 コア高高密度ファイバー配線架台、光電複合ケーブル 光学デバイス:リングアクチュエータ、パッシブデュアルファイバからシング...

241008 OLP 光回線保護 (Fiberwdm の著作権はすべて留保されています) キーワード：OLP光回線保護、光プロテクション、光ファイバアクティブ/スタンバイ経路切替保護、光ファイバ第2経路保護、 自動ファイバースイッチング保護、OPSファイバーライン保護 OLP について OLP(Optical Line Protection) - 光ファイバー回線の保護。光ファイバー自動切替保護システム (OLP) は、通信伝送システムから独立した、光ケーブルの物理リンクに基づく自動監視および保護システムです。 OLPは、ノンブロッキングで信頼性の高い光通信ネットワークを構築するための光ファイバ回線の自動切替保護装置です。 2 つの一般的な保護モードがあります:1 +1 および 1:1 OLP アプリケーション ファイバーダム開発および生産されたOLP機器は、軍事、電力、通信事業者、データセンターおよびその他の産業および分野で広く使用でき、ユーザーが光ファイバーネットワークシステムの信頼性とセキュリティを向上させ、故障率を低減するのに役立ちます。より重要な回線については、OLP装置と予備回線を追加することで、OLP装置が光ファイバー回線の自動検出の役割を果たすことができます。現用チャネル回線の性能が検出または遮断された場合、OLP システムは伝送信号をリアルタイムで予備回線の光ファイバーに自動的に切り替えることができます。これにより、信頼性、安全性、柔軟性が高く、災害にも強い光通信ネットワークが構築される[32]。 一般的なキーワード: 受動波分割:CWDM、DWDM、波長分割装置、波長分割多重器、MUX/DEMUX、高速、TAWG/AAWG、平屋根型AWG、ガウシアン型AWG、100 GHZ / 200 GHZ / 50 GHZ / 75 GHZ / 150 GHZ、40 、48ch / 96ch/ch / 120ch / 64ch / 32ch AWG、FWDM、LWDM、MWDM、LAN-WDM、SWDM、O-band WDM、CEx-WDM、ファイバーグレーティング反射器、ファイバーグレーティングアレイ導波路、ラック-搭載パッシブ波長分割、インターリーバーコムフィルター、ミニ波長分割モジュール、CCWDM、Ultra MINI WDM、RAMAN WDM、ラマンWDM、GPON、EPON、XGS-PON、NG-PON、XG-PON、50G PON、FTTR 光ファイバー伝送装置:波長分割伝送、200G/400G DCI、EDFA、SOA、RFAラマン増幅器、ファイバ長距離伝送、OLP、光回線保護、OBP、光バイパス保護、バイパスデバイス、電源カットスルー、ファイバアクティブ/スタンバイ経路保護、セミアクティブ波長分割、PONリモート、PONアグリゲーションリモート、光ケーブル検出システム、5Gストレッチ、光ファイバ拡張、DCM分散補償、データセンター相互接続DCI、ベアファイバ相互接続、VOAボード、調光可能アッテネータ、OEO/OTUボード、40Gビジネスボード、100Gビジネスボード 光スプリッタ:FBG テーパー スプリッタ、PLC 光スプリッタ、ウェーブ スプリッタ、TAP-PD、マルチモード スプリッタ、マルチモード PLC 光スイッチ:機械式光スイッチ、MEMS光スイッチ、光磁気スイッチ、光ルーティング装置、光クロスオーバー、光スイッチング、OXC光マトリクス、光スイッチスイッチング装置 光学モジュール: 1X9光モジュール、SFP/SFP+/XFP光モジュール、QSFP+40G光モジュール、QSFP28 100G光モジュール、200G光モジュール、400G光モジュール、800G光モジュール、QSFP-DD、QSFP56、QSFP112、OSFP、AIコンピューティングパワー光モジュール、SDI光モジュール、HDビデオ光モジュール、単一送信および単一受信光モジュール、分波光モジュール、CWDM光モジュール、DWDM光モジュール、産業用光モジュール、軍用光モジュール; 25G光モジュール、40G光モジュール、ファイバーチャネル、8G/16G/32G FC光モジュール、12G SDI光モジュール、CFP→QSFP28変換モジュール ハイスピードケーブル: DAC、AOC、ACC、AEC、Mini-SAS、HDMI AOC 統合ケーブル: 光ジャンパ、MPO/MTP ジャンパ、装甲光ジャンパ、ベースステーションプルハイビームジャンパ、フィールドケーブルアセンブリ、マルチコアケーブルジャンパ、ODF ファイバ配線フレーム、ファイバコネクタボックス、144 コア高高密度ファイバー配線架台、光電複合ケーブル 光学デバイス:リングアクチュエータ、パッシブデュアルファイバからシングルファイバへ、パッシブシングルマルチモード変換、光アイソレータ、偏波保持デバイス、偏波保持カプラ、偏波保持サーキュレータ、偏波保持ジャンパ、偏波保持アイソレータ、PBC/PBS ビームバインダー/スプリッタ、偏波保持 CWDM、偏波保持 DWDM ネットワーク セキュリティ: OTAP ラックマウント スプリッタ、TAP シャント、アグリゲーション シャント、トラフィック レプリケーション、スペクトル レプリケーション、一方向分離、光ファイバー ネットワーク カード アクセス機器:光トランシーバ、プロトコルコンバータ、光ファイバトランシーバ、光電変換装置、PCM装置、電話光トランシーバ、PDH光トランシーバ、ビデオ光トランシーバ、産業用トランシーバ、産業用スイッチ、POEスイッチ、POEトランシーバ...
