WDM における C バンドと L バンドの分割

(Fiberwdm の著作権はすべて留保されています)

キーワード：WDM、Cバンド、Lバンド、Oバンド

光通信では、1260 ～ 1620nm の波長が光ファイバーでの伝送に最適です。

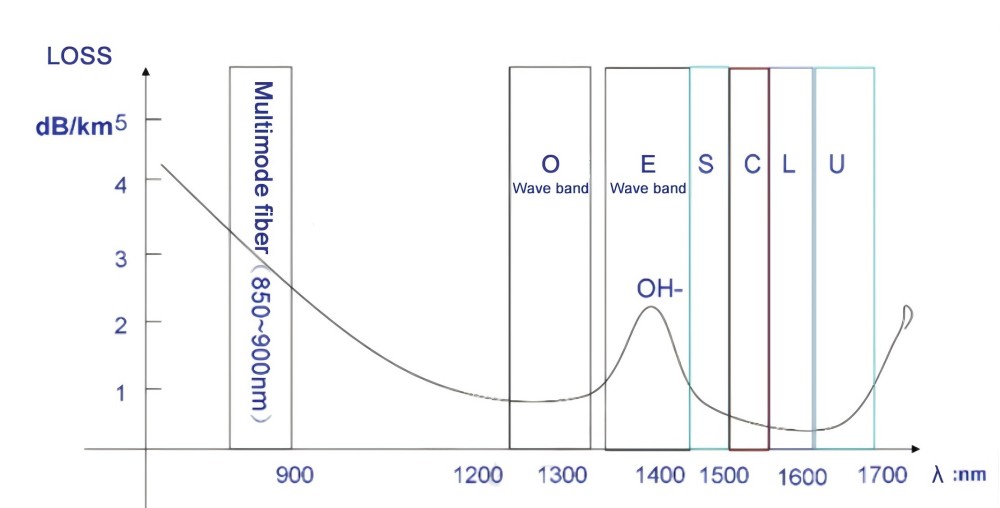

ITU-T は 1260nm を超える周波数帯域を O、E、S、C、L、U バンドに分割しています

WDM 波長分割多重帯域タイプ:

O バンド: O バンドは 1260 ～ 1360 nm です。 O バンドでは、信号の歪み (分散による) は最小限です。

Ｅバンド：Ｅバンド（拡張波長帯域）１３６０〜１４６０ｎｍ）。 E バンドは主に O バンドの拡張として使用されますが、用途はほとんどありません。

S バンド: S バンド (短波長帯域)、短波長帯域: 1460 ～ 1530 nm、O バンドよりも損失が低く、S バンドは PON (パッシブ光ネットワーク) システムとして使用されます。

C バンド: C バンド (従来のバンド) の範囲は 1530 nm ～ 1565 nm です。光ファイバーは C バンドで最も損失が低く、長距離伝送システムで大きな利点があり、WDM や EDFA と組み合わせた多くの大都市圏、長距離、超長距離、海底光伝送システムで一般的に使用されています。テクノロジー

L バンド: L バンド (長波長バンド)、1565 ～ 1625 nm は損失が 2 番目に低い波長バンドで、C バンドでは帯域幅要件を満たすのに不十分な場合によく使用されます。 DWDM システムは L バンドまで上向きに拡張されます。

C バンドと L バンドの 2 つの送信ウィンドウは送信減衰損失が最も小さいため、DWDM システムの信号光は通常 C バンドと L バンドで選択されます。

Oバンド～Lバンドの他に、850nm帯とUバンド（超長帯域：1625～1675nm）の2つのバンドがあります。 850 nm 帯域は、VCsel (垂直共振器面発光レーザー) を組み込んだマルチモード光ファイバー通信システムの主波長です。 U バンドは主にネットワーク監視に使用されます。[63]

WDM 技術は、異なる波長モードに従って CWDM と DWDM に分けることができます。 CWDM に関して ITU によって指定された波長範囲 (ITU-T G.694.2) は 1271 ～ 1611 nm です。 DWDM チャネルは、C バンド (1530 nm ～ 1565 nm) および L バンド (1570 nm ～ 1610 nm) の伝送ウィンドウを使用して、より高密度に配置されます。通常の WDM は一般に 1310 および 1550nm の波長を使用します。[67]

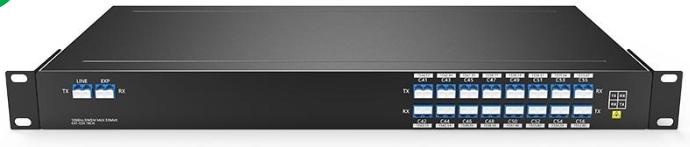

Fiberwdm は光通信業界での長年の製造経験があり、WDM 製品の独立した研究開発と生産を行っており、データセンター、電力通信、鉄道通信、ラジオおよびテレビ ネットワーク、都市圏ネットワーク、4G/5G ネットワークなどで完全に使用されています。シナリオ、FWDM、CWDM、CCWDM、DWDM、AAWG、超小型 WDM およびその他の製品をさまざまなアプリケーション シナリオに対応させて、さまざまな顧客のアプリケーション ニーズを満たす最高の製品とサービスを提供します
