特徴：

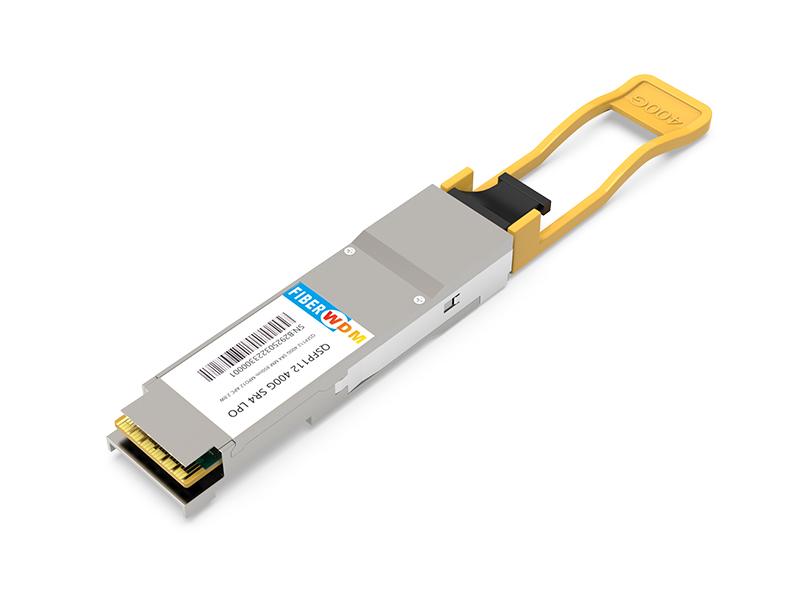

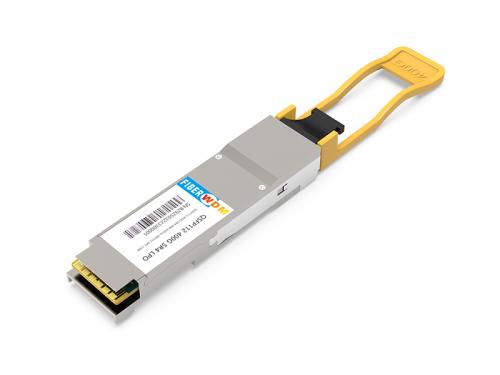

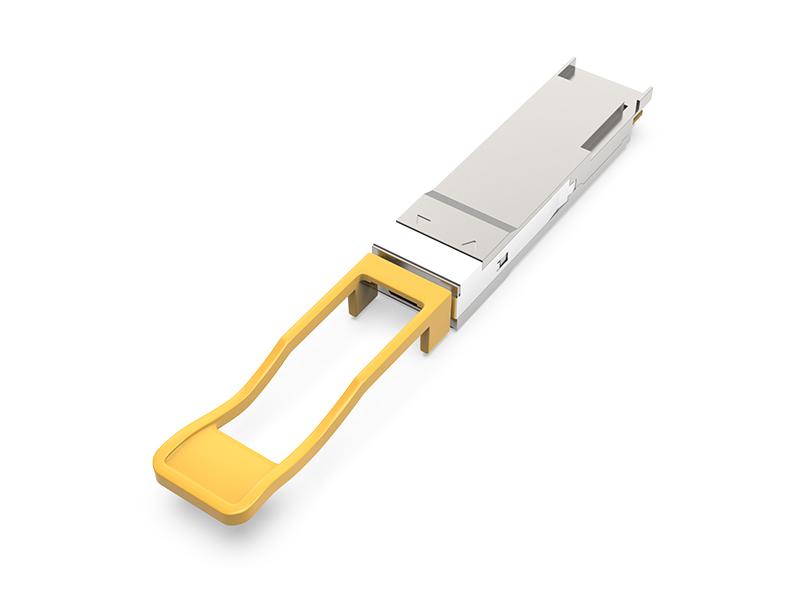

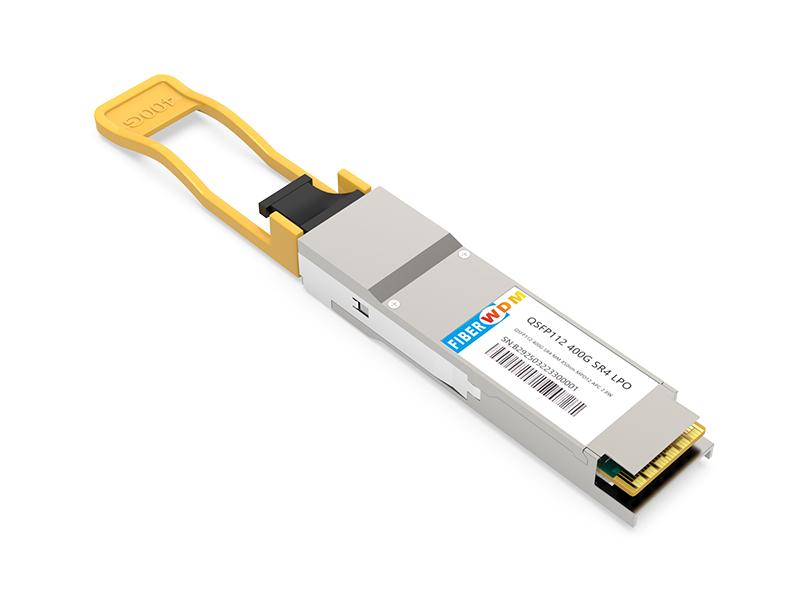

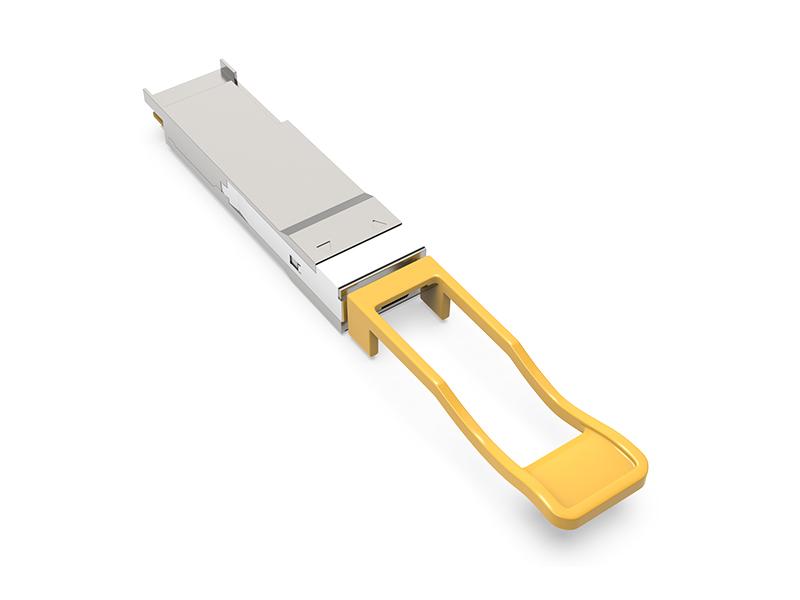

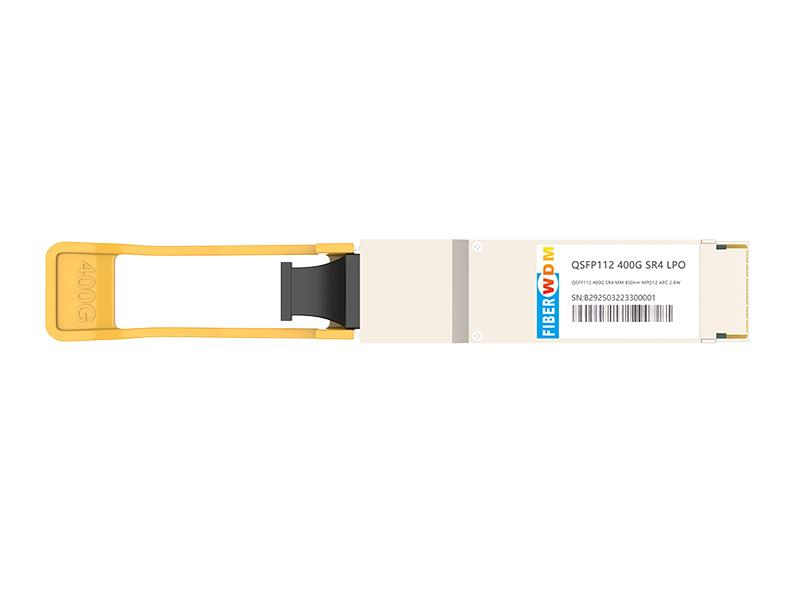

400G QSFP112 SR4 LPOトランシーバー
絶対最大定格
|
パラメータ |
シンボル |
分 |
マックス |
ユニット |
|
保管温度 |
TS |
-40 |
85 |
℃ |
|
電源電圧 |
VCC |
-0.4 |
3.6 | V |
|
相対湿度（結露なし） |
RH |
5 |
85 |
% |
推奨動作条件
|
パラメータ |
シンボル |
分。 |
典型的な |
マックス。 |
ユニット |
注記 |
|
動作ケース温度 |
トップ |
0 |
70 | ℃ | ||
|
電源電圧 |
VCC |
3.135 |
3.3 |
3.465 |
V | |
|
最大消費電力(400G) |
PD |
2.8 | W | |||
|
車線あたりの信号速度 |
SRL |
53.125 |
GBd |
PAM4 |
送信機の光仕様
|
パラメータ |
シンボル |
分。 |
典型的な |
マックス。 |
ユニット |
|
波長 |
λC |
844 | 850 |
863 |
ナノメートル |
|
RMSスペクトル幅 |
∆λrms |
0.6 |
ナノメートル |
||
|
各レーンの平均発射パワー |
AOPL |
-1.0 |
3.0 |
dBm |
|
|
各レーンのOFFトランスミッターの平均発射電力 |
トフ |
-30 |
dBm |
||
|
各レーンの消光比 |
救急外来 |
3 |
dB |
||
|
光リターンロス許容範囲 |
オーエル |
14 |
dB |
||
|
送信機反射率 |
TR |
-26 |
dB |
受信機の光仕様
|
パラメータ |
シンボル |
分。 |
典型的な |
マックス。 |
ユニット |
|
波長 |
λC |
842 |
850 | 863 |
ナノメートル |
|
損傷閾値、平均光パワー、各レーン |
AOPD |
5 |
dBm |
||
|
各レーンの平均受信電力 |
AOPR |
-6.3 |
4.0 |
dBm |
|
|
受信電力（OMAouter）、各レーン |
オマール |
3.5 |
dBm |
||
|
受信機の反射率 |
RR |
-20 |
dB |

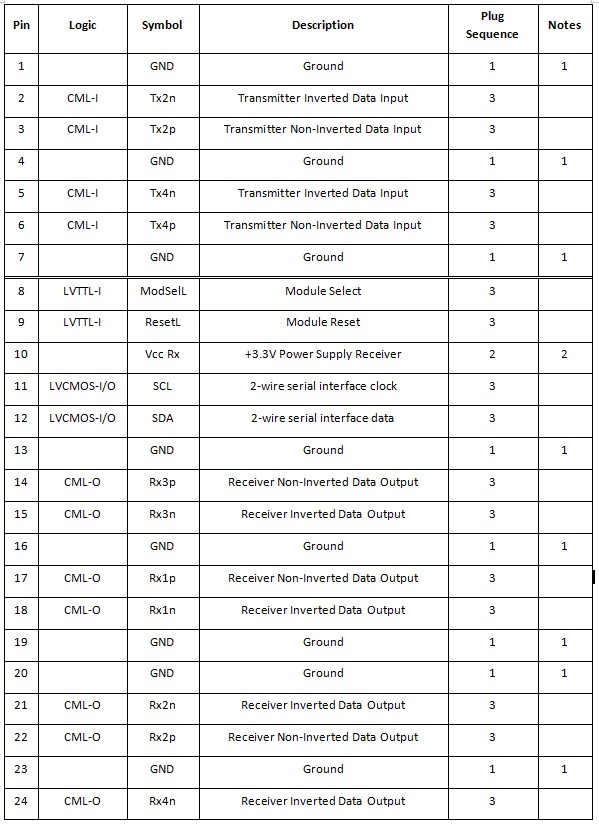

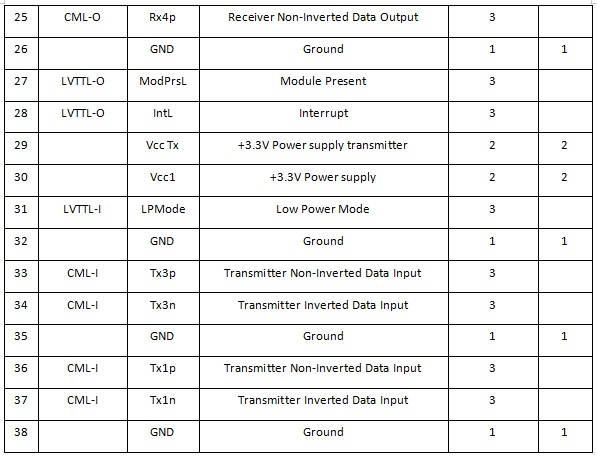

ピンの定義

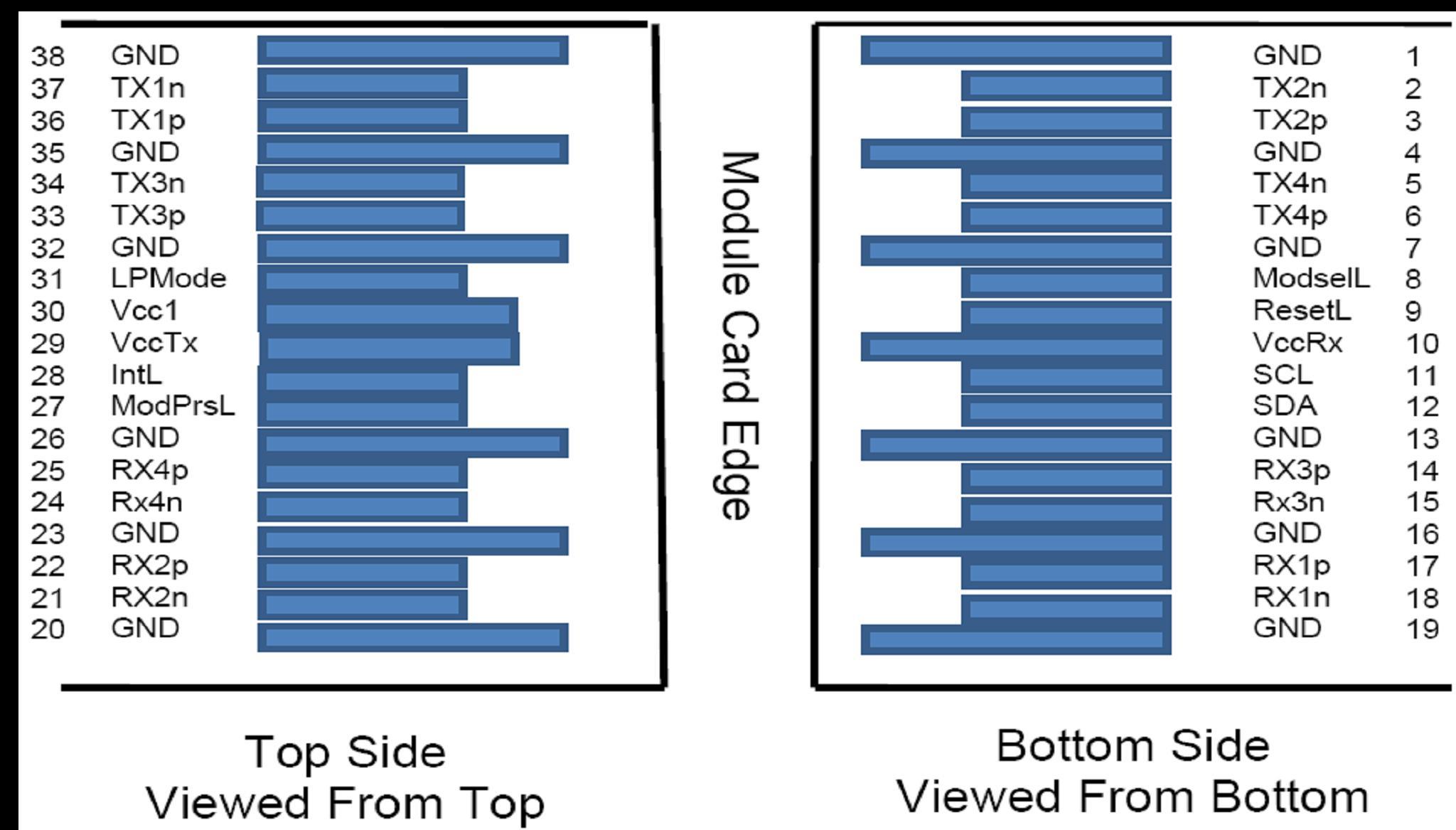

図1 –モジュールパッドのレイアウト
注:
1. GNDは、QSFP56モジュールの信号および電源（コモン）を表す記号です。QSFP56モジュール内ではすべて共通であり、特に明記されていない限り、すべてのモジュール電圧はこの電位を基準としています。これらの電位は、ホストボードの信号コモングランドプレーンに直接接続してください。
2. Vcc Rx、Vcc1、Vcc Txは受信側および送信側の電源であり、同時に供給する必要があります。推奨されるホストボード電源フィルタリングは下図に示されています。Vcc Rx、Vcc1、およびVcc Txは、QSFP56モジュール内で任意の組み合わせで内部接続できます。コネクタピンはそれぞれ最大電流500mAの定格です。

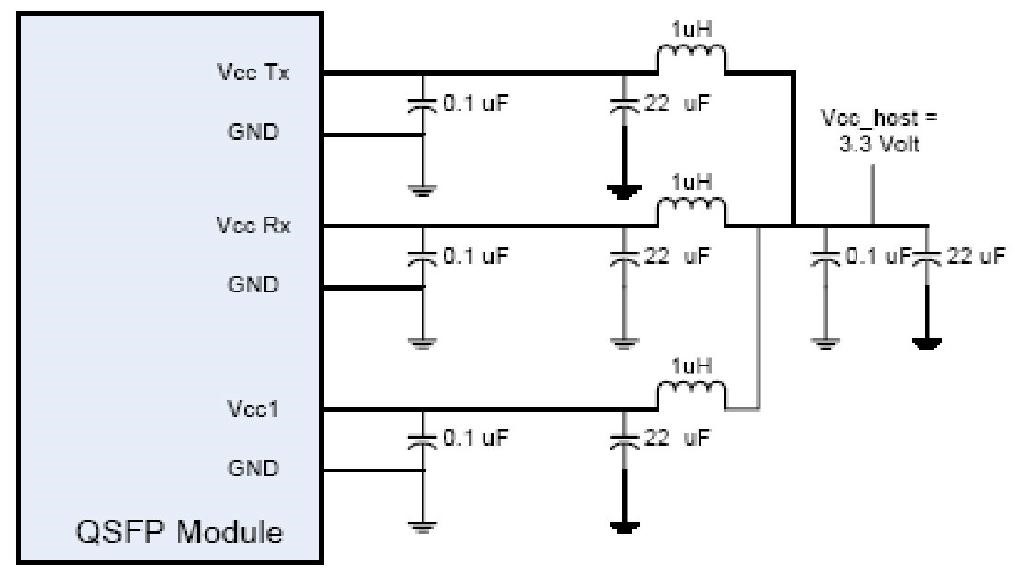

図2. 推奨電源フィルタ
光学インターフェースと機械寸法

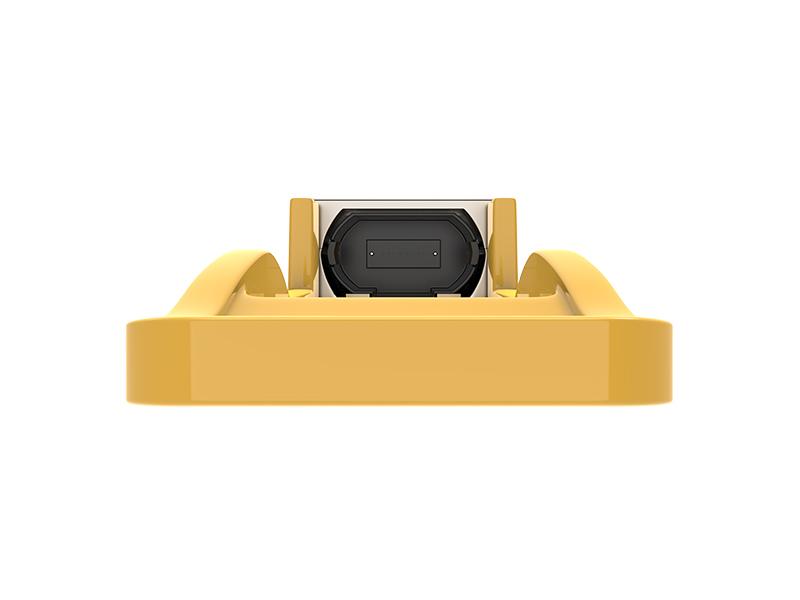

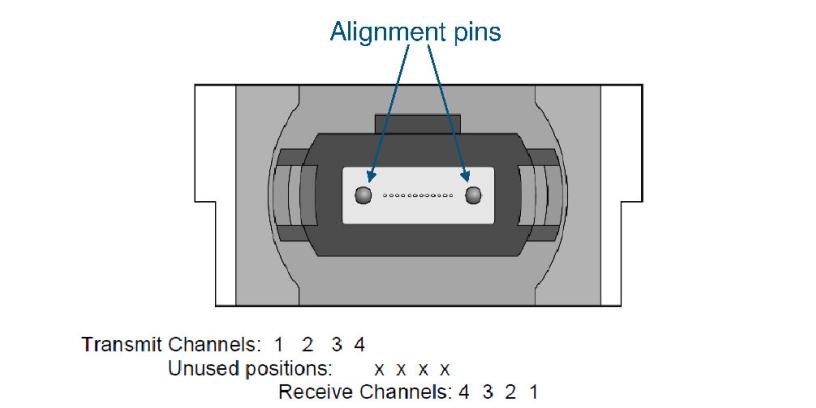

図3 – MPOコネクタの光レセプタクルとチャネルの向き
図4 – 機械的寸法
注文情報
|
部品番号 |
説明 |
|
QS112-400G-LPO-SR4 |
400Gb/s、QSFP112、MPO-12APC、850nm MMF、SR4、LPO |
