説明

製品機能

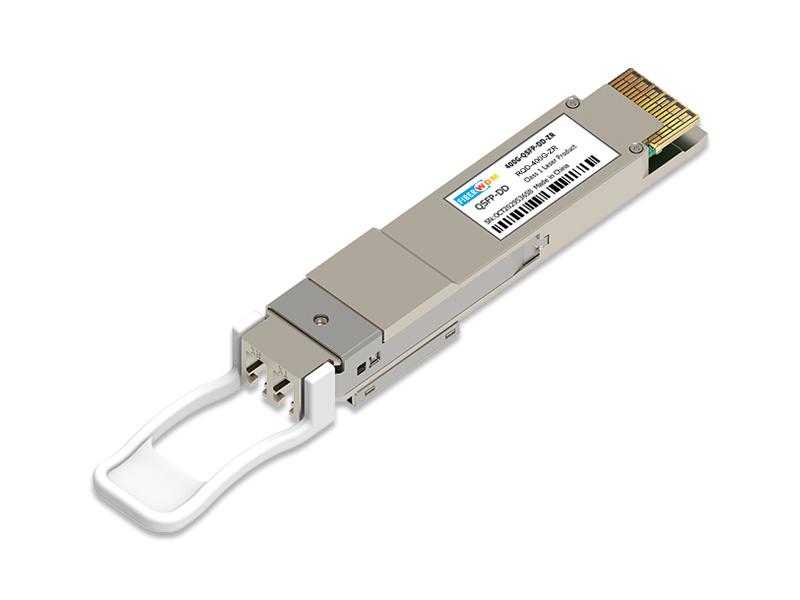

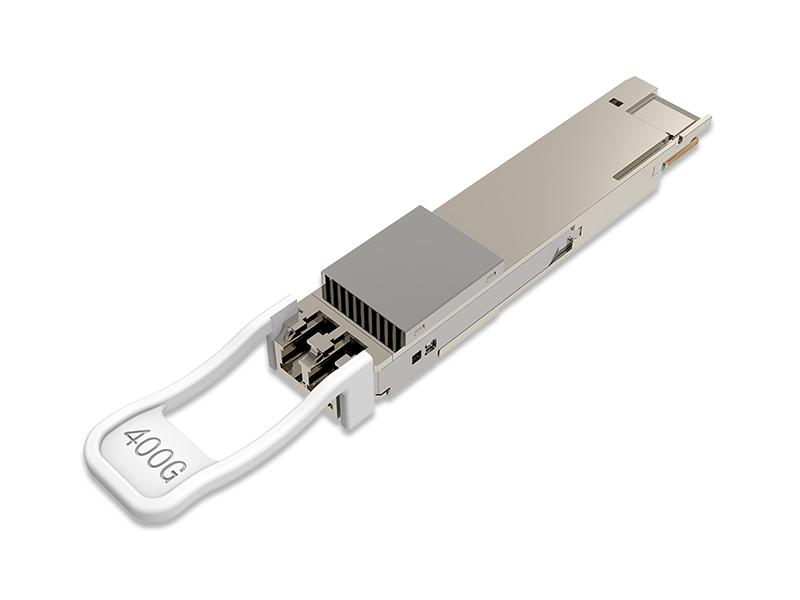

RQD-400G-ZR/ZR+は、QSFP-DDフォームファクターのシングルキャリア100-400Gコヒーレントプラガブルモジュールであり、QSFP-DD MSA、QSFP-DDハードウェア仕様に準拠し、DP-16QAM変調に基づいています

、偏波ダイバーシティコヒーレントIntradyne検出および高度な電子リンク等化を採用しています。

ホスト側では、モジュールは4×100GE、1×200GE、および1×400GEモードを含むさまざまな信号タイプに対応できます。ライン側では、

モジュールは、連結前方誤り訂正（CFEC）コードに対応した400Gインターフェース、およびオープン前方誤り訂正（OFEC）に対応した100-400Gインターフェースをサポートします。

400ZR+ QSFP-DDモジュールは、図1に示すように、DCIアプリケーションにおける光リンク上のDWDM伝送をサポートするため、ホストプラットフォームと組み合わせて使用することを目的としています。このモジュールは業界標準の小型フォームファクターで400GEトランスポートを提供するため、高性能DCIファブリックスイッチおよびルーターとの統合に適しています。さらに、統合された100GEクライアント多重化機能により、データセンター相互接続アプリケーションにおいて4x100GEクライアント向けの高度に統合されたトランスポンダーとして使用できます。

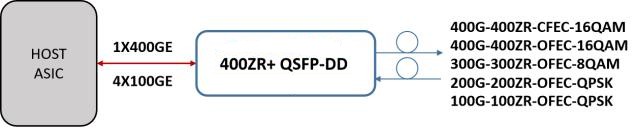

図1 モジュールアプリケーション図-400ZR+トランシーバー

本モジュールは、高性能通信およびデータセンター環境で動作可能な高性能コヒーレントトランシーバーの完全な実装です。

動作モード

本モジュールはEthernetトランシーバーとして動作し、設定されたライン側光容量まで、ホスト/クライアントインターフェースで1×400GEおよび4×100GEモードをサポートします。

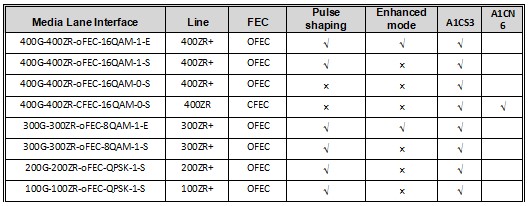

表3 ライン側モード

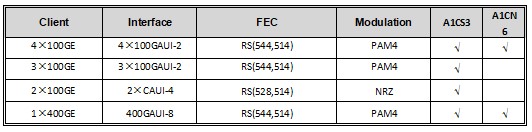

表4 ホスト側モード

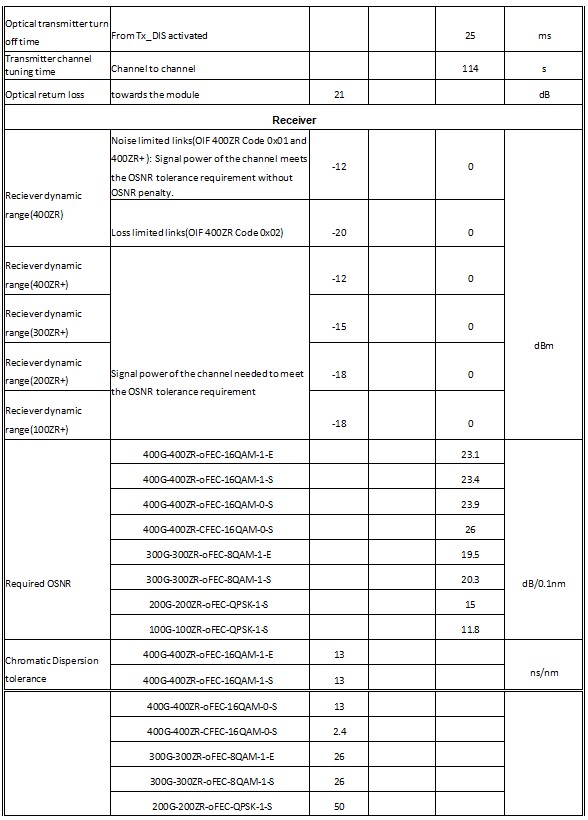

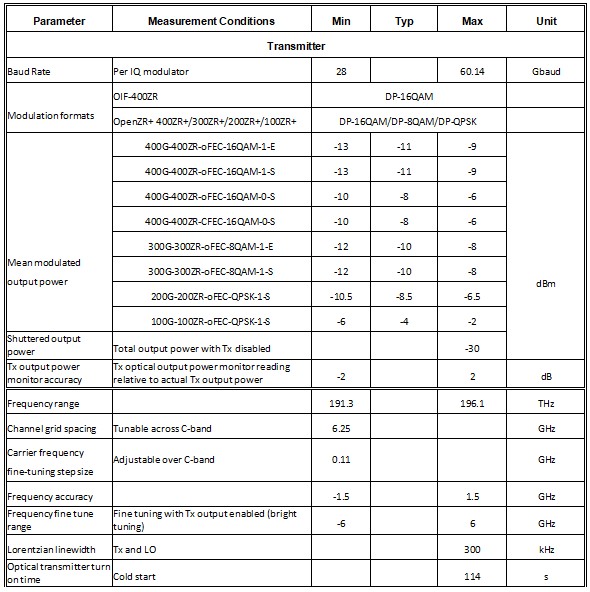

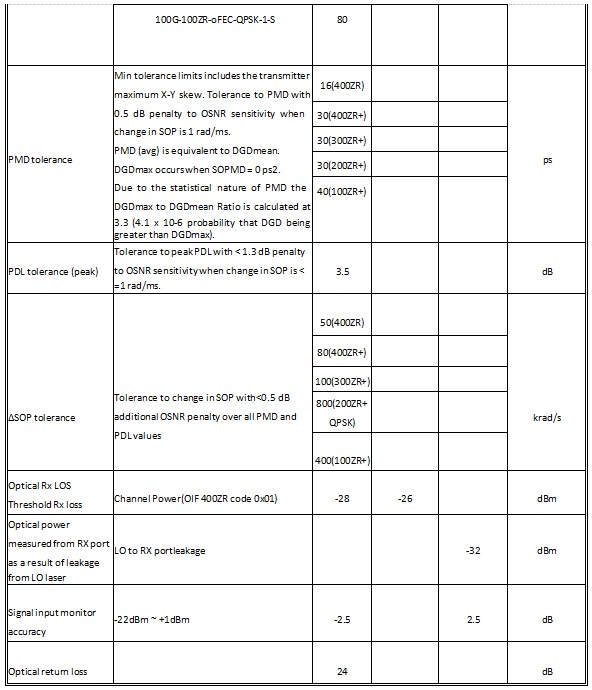

光学および電気仕様

インターフェース定義

説明

本モジュールにはコネクターを備えたPCBが含まれており、38個のパッドを持つ単一パドルカードで構成されています

パドルカードの上面に38個、下面に38個のパッドがあり、合計76個のパッド接触カードエッジ電気インターフェースを形成して、QSFP-DDハードウェア仕様に準拠した外部ホスト/クライアント側ロジックに接続します。ネットワークレーンインターフェースはデュプレックスLCコネクターで、Cバンド内のDP-16QAMコヒーレント信号を伝送する光ファイバーに接続されています。

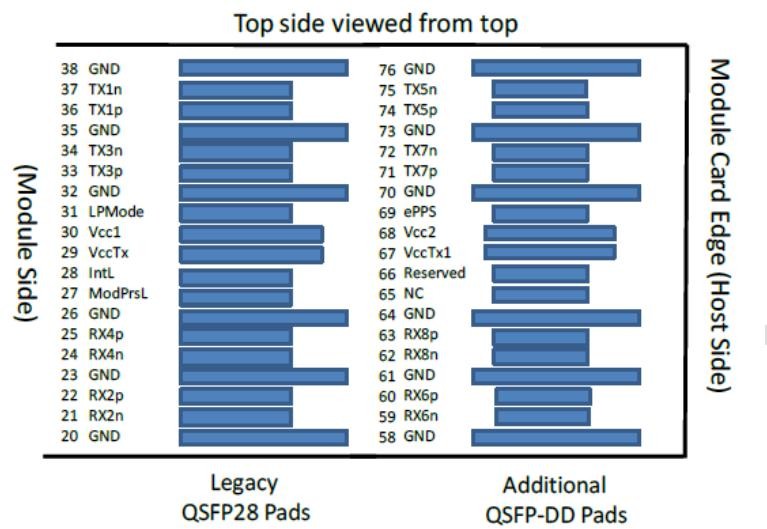

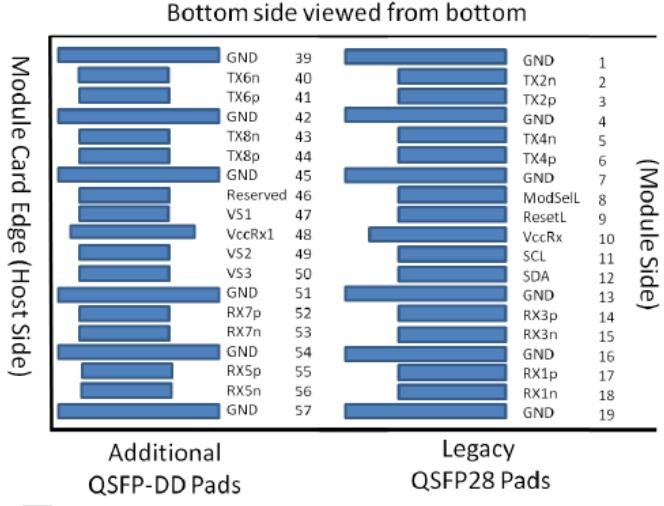

図2 QSFP-DDモジュールピン配置

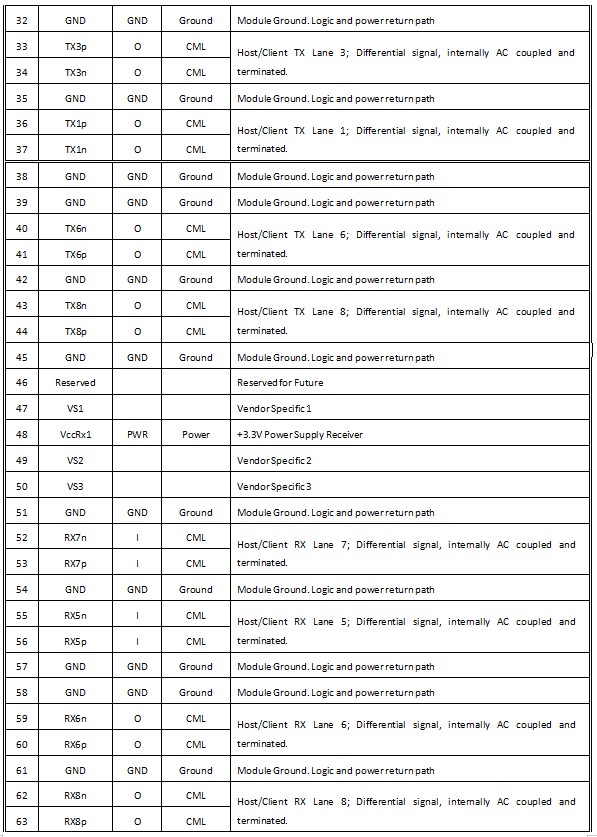

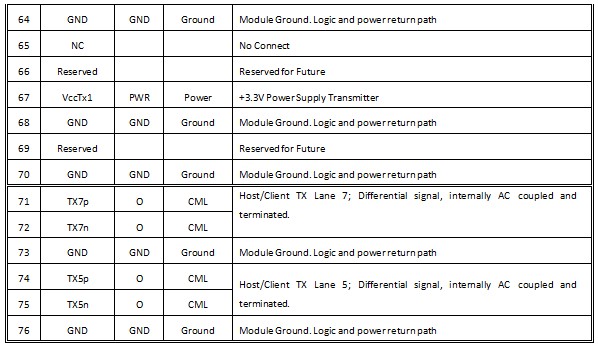

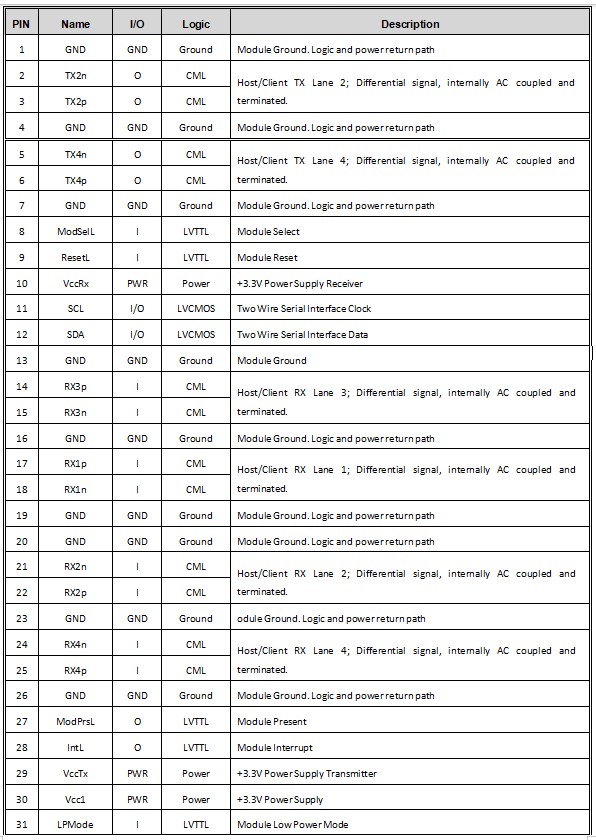

表6 ピン説明

QSFP-DDは、すべての信号および電源（電力）に共通グランド（GND）を使用します。これらはQSFP-DDモジュール内で共通であり、特に記載がない限り、すべてのモジュール電圧はこの電位を基準とします。これらを直接接続してください

ホストボードの信号共通グランドプレーンへ。

すべてのベンダー固有、予約済み、未接続（No Connect）ピンは、ホスト側で未接続のままにしてください。

低速電気ハードウェア信号

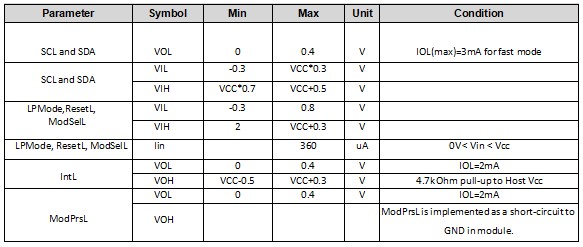

表7 低速制御およびセンス信号

SCLおよびSDA

SCLおよびSDAは、I2Cプロトコルを使用するホストとモジュール間の2線式シリアルインターフェースです。SCLはシリアルインターフェースのクロック信号、SDAはシリアルインターフェースのデータ信号として定義されます。両信号はオープンドレイン方式の低電圧TTL（LVTTL）でVccで動作し、ホスト側で+3.3Vへのプルアップ抵抗が必要です。プルアップ抵抗値は、容量負荷に応じて1kオームから4.7kオームとします。

ModSelL

ModSelLは、QSFP-DDモジュール内でVccにプルアップされる入力信号です。ホストによってLowに保持されると、モジュールは2線式シリアル通信コマンドに応答します。ModSelLが「High」の場合、モジュールはホストからの2線式インターフェース通信に応答または確認応答してはなりません。

競合を回避するため、ホストシステムはQSFP-DDモジュールの選択解除後、ModSelL非アサート時間内に2線式インターフェース通信を試行してはなりません。同様に、ホストは新しく選択されたモジュールと通信する前に、少なくともModSelLアサート時間の期間待機する必要があります。異なるモジュールのアサートおよび非アサート期間は、上記のタイミング要件が満たされる限り重複しても構いません。

ResetL

ResetL信号はモジュール内でVccにプルアップされています。最小パルス長（t_Reset_init）より長いResetL信号のLowレベルは、完全なモジュールリセットを開始し、すべてのユーザーモジュール設定をデフォルト状態に戻します。

LPMode

LPModeは入力信号です。LPMode信号はQSFP-DDモジュール内でVccにプルアップされています。LPModeはモジュールの電力モード制御に使用されます。

ModPrsL

ModPrsLはホストボード上でホストVccにプルアップされ、モジュール内ではLowにプルされています。モジュールが挿入されるとModPrsLは「Low」にアサートされます。ホストボード上のプルアップ抵抗により、モジュールがホストコネクターから物理的に取り外されている場合、ModPrsLは「High」に非アサートされます。

IntL

IntLは出力信号です。IntL信号はオープンコレクタ出力であり、ホストボード上でVcc Hostにプルアップする必要があります。IntL信号がLowにアサートされると、モジュール状態の変化、モジュールの動作上の障害の可能性、またはホストシステムにとって重要なステータスを示します。

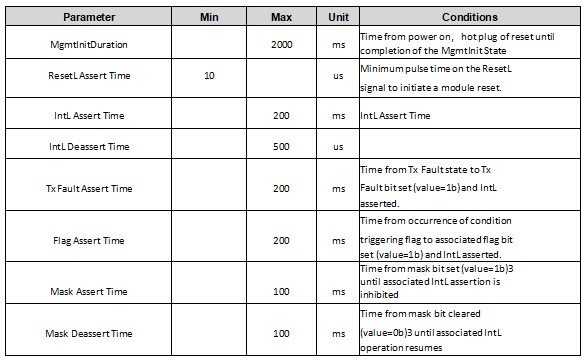

表8 ホスト信号のタイミングパラメータ
