25Gbps SFP28 CWDM 1271~1371nm デュプレックス 10km トランシーバー

SFP28 CWDM(1271~1371nm)光トランシーバーは、1つのモジュールに受信および送信経路を統合しています。送信側では、シリアルデータストリームの一つがリカバリされ、リタイミングされ、レーザードライバに渡されます。受信側では、光データストリームはPINおよびトランスインピーダンスアンプによって再生され、リタイミングされます。本モジュールはホットプラガブルな電気インターフェースと低消費電力を特徴としています。

本製品はSFP28に準拠したフォームファクタ、光／電気接続およびデジタル診断インターフェースで設計されており、IEEE 802.3ccに準拠しています。

今すぐお問い合わせ ダウンロード
  • 製品詳細

25Gbps SFP28 CWDM 1271~1371nm デュプレックス 10km トランシーバー



製品特長



  • 最大25.78Gb/s双方向データリンク
  • ホットプラガブルSFP28フットプリント
  • デュプレックスLCコネクタ
  • CWDM DFBレーザートランスミッタ
  • 9/125m SMF上で最大10km
  • 電源供給：+3.3V
  • RoHS準拠
  • 光トランシーバー向けSFF 8472デジタル診断監視インターフェースに準拠した管理仕様用2線式インターフェース
  • ケース動作温度
  • 商用：0°C～+70°C
  • 拡張：-20°C～+85°C



用途



  • 25G Ethernet
  • CPRI
  • データセンター



製品選定



型番 動作ケース温度 DDMI
RSPD-25GC10-xx 商用（0~70°C） はい
RSPD-25GC10-xx-I 拡張（-20~85°C） はい



製品チャネル選定



型番 中心波長 データレート 距離
RSPD-25GC10-27 1271nm 25.78G 10km
RSPD-25GC10-29 1291nm 25.78G 10km
RSPD-25GC10-31 1311nm 25.78G 10km
RSPD-25GC10-33 1331nm 25.78G 10km
RSPD-25GC10-35 1351nm 25.78G 10km
RSPD-25GC10-37 1371nm 25.78G 10km



絶対最大定格



パラメータ 記号 最小値 最大 単位
保存温度 Ts -50 +95 °C
相対湿度 RH 0 95 %
電源電圧 VCC 0 +3.6 V



推奨動作条件



パラメータ 記号 最小 代表値 最大 単位 注記
ケース動作温度 TA 0   70 °C 商用
-20   85 °C 拡張
電源電圧 VCC 3.15 3.3 3.46 V
電源電流 ICC     450 mA
消費電力 P     1.5 W
データレート BR 24.3 25.78 26.5 Gbps
9/125um G.652 SMF Lmax     10 km



電気的特性



パラメータ シンボル 最小 最大 単位
トランスミッタ
Tx Disable入力-High VDISH 2 Vcc+0.3 V
Tx Disable入力-Low VDISL 0 Vcc+0.8 V
Tx Fault入力-High VTxFH 2 Vcc+0.3 V
Tx Fault入力-Low VTxFL 0 Vcc+0.8 V
レシーバー
LOSS-High VLOSH 2 Vcc+0.3 V
LOSS-Low VLOSL 0 Vcc+0.8 v

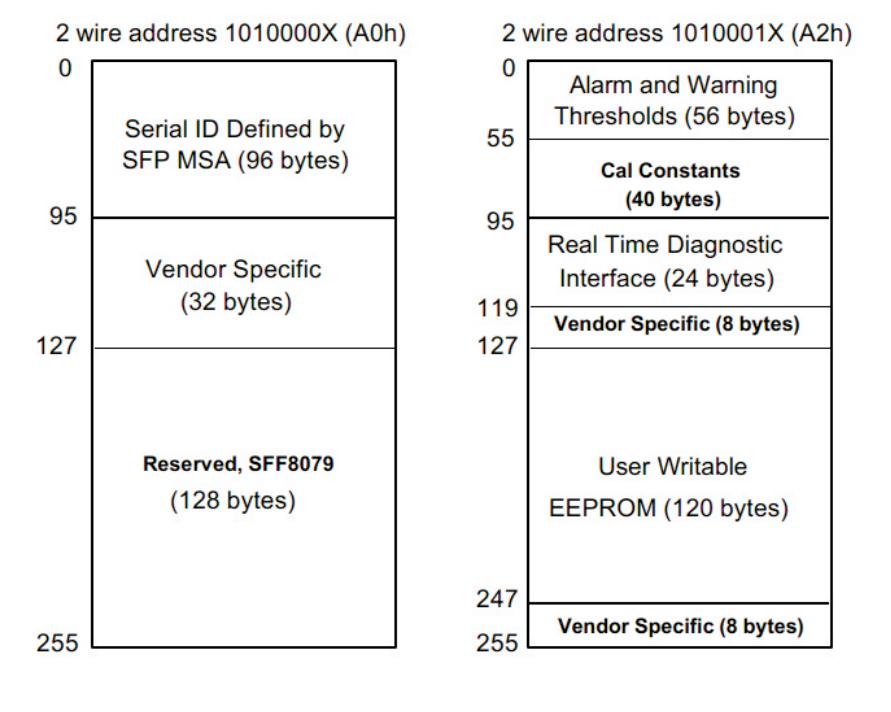

EEPROM情報



EEPROMメモリマップの特定データフィールドの説明は以下のとおり：



25Gbps SFP28 CWDM 1271~1371nm Duplex 10km Transceiver

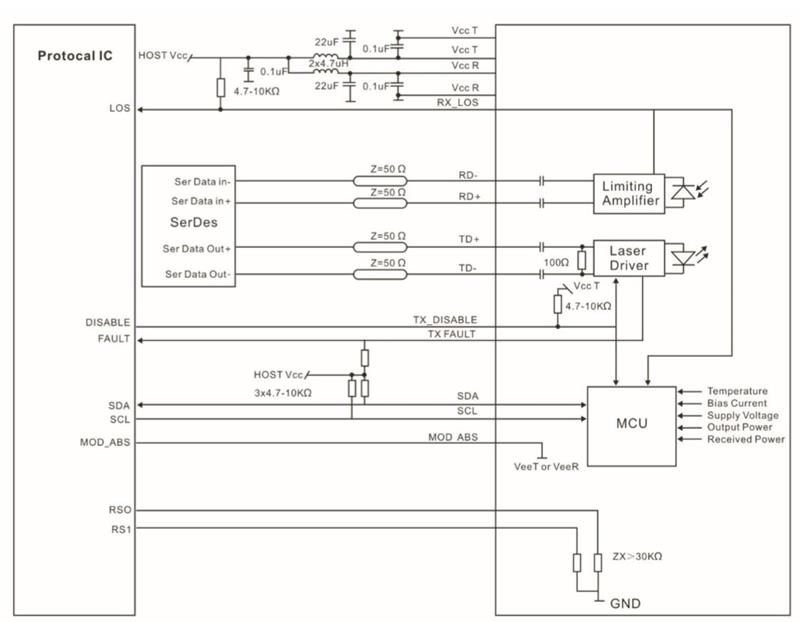

推奨回路図



25Gbps SFP28 CWDM 1271~1371nm Duplex 10km Transceiver

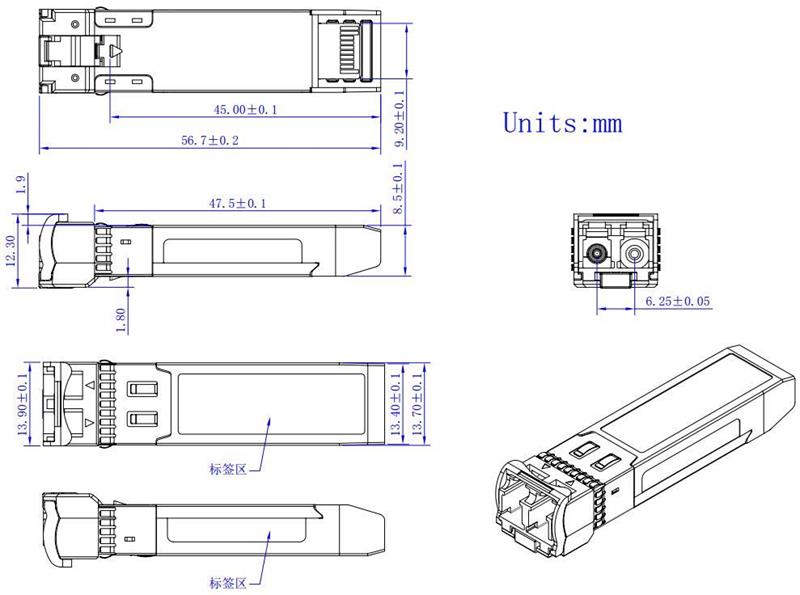

機械仕様



25Gbps SFP28 CWDM 1271~1371nm Duplex 10km Transceiver
