10Gb/s 100km CWDM SFP+トランシーバー ホットプラグ対応、デュプレックスLC、+3.3V、1470～1550nm、CWDM EML&APD、シングルモード

10Gb/s 100km CWDM SFP+トランシーバ ホットプラグ対応、デュプレックスLC、+3.3V、1470～1550nm、

CWDM EML&APD、シングルモード

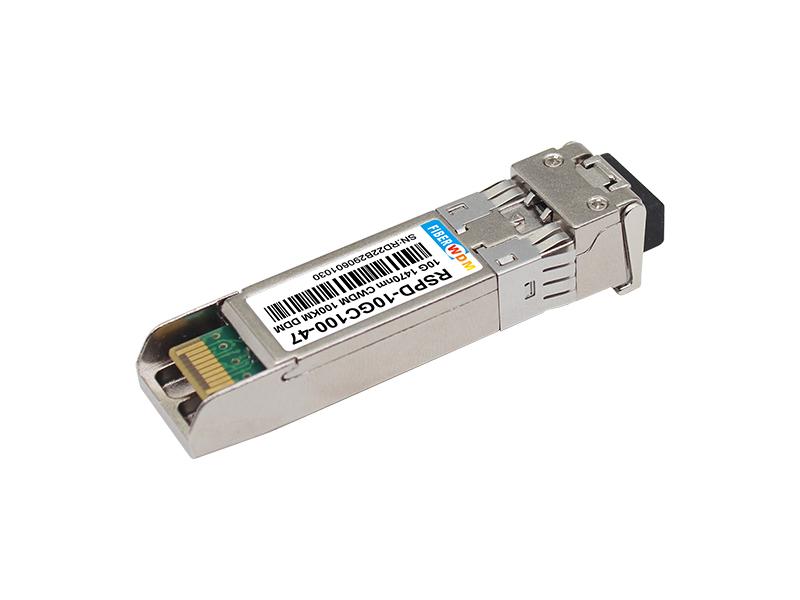

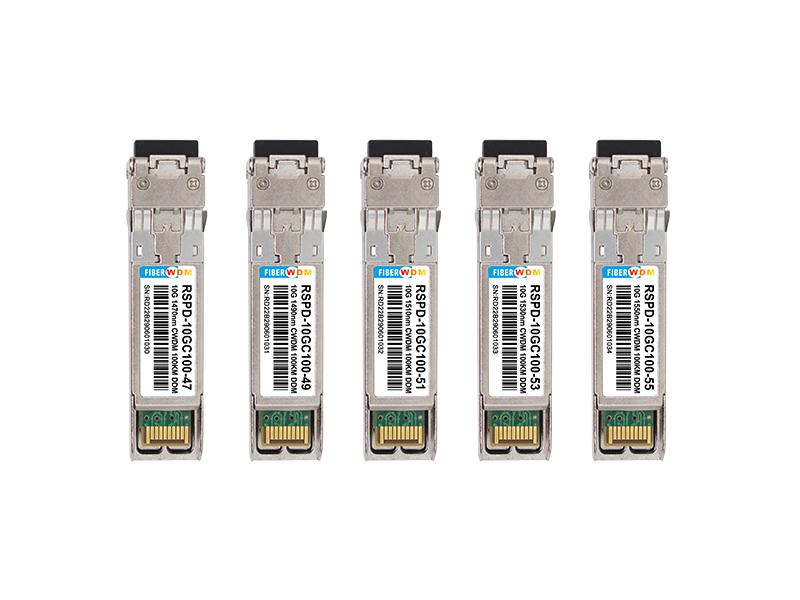

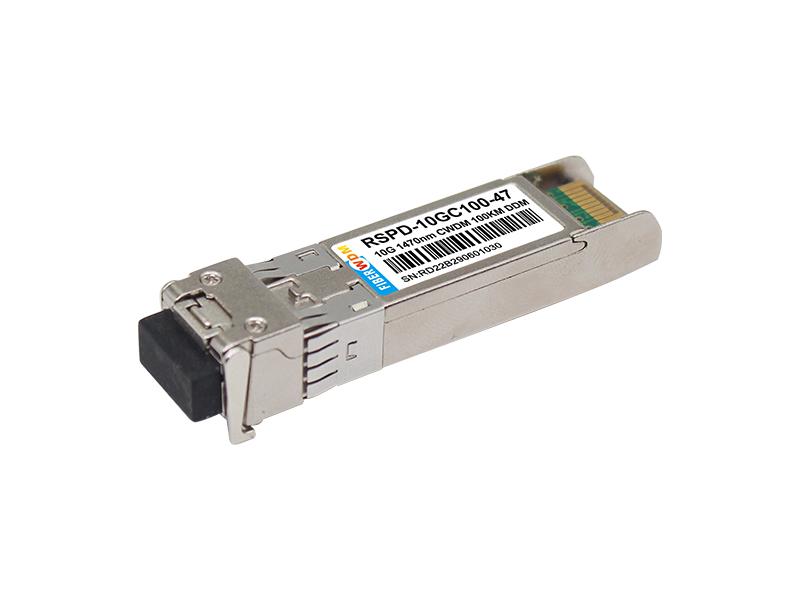

RSPD-10GC100-XX

特徴：

• 9.95～11.3Gb/sのビットレートをサポート
• ホットプラグ可能
• デュプレックスLCコネクタ
• 1470～1550nm CWDM EMLトランスミッタ、APDフォトディテクタ
• 最大100kmのSMFリンク
• SFF 8472デジタル診断監視インターフェースに準拠した管理仕様の2線式インターフェース
• 電源:+3.3V
• 消費電力<2W
• 温度範囲: 0~ 70°C
• RoHS準拠

説明：

FIBERWDMのRSPD-10GC100-XXは、10Gb/sシリアル光通信アプリケーション向けの非常にコンパクトな10Gb/s光トランシーバモジュールです。RSPD-10GC100-XXは、10Gb/sシリアル電気データストリームを10Gb/s光出力信号に変換し、10Gb/s光入力信号を10Gb/sシリアル電気データストリームに変換します。高速10Gb/s電気インターフェースは、SFI仕様に完全に準拠しています。

高性能 1470～1550nm CWDM EML トランスミッタと高感度 APD レシーバは、最大 100km リンクのイーサネット アプリケーションに優れたパフォーマンスを提供します。

SFP+モジュールは、SFF-8431、SFF-8432、およびIEEE 802.3ae 10GBASEに準拠しています。デジタル診断機能は、SFF-8472で規定されている2線式シリアルインターフェースを介して利用できます。

完全に SFP 準拠のフォーム ファクターにより、ホットプラグ機能、光ポートの簡単なアップグレード、および低 EMI 放出が実現します。

絶対最大定格

[if !supportLists] 電気的特性（TOP = 0 ～ 70 °C、VCC = 3.135 ～ 3.465 ボルト）

注記：

[if !supportLists] 1. TXデータ入力ピンに直接接続します。ピンからレーザードライバICへのAC結合。

2. SFF-8431 Rev 3.0に準拠

3. 100オーム差動終端へ。

4. 20%～80%

5. LOSはオープンコレクタ出力です。ホストボード上で4.7k～10kΩでプルアップする必要があります。通常動作時はロジック0、信号消失時はロジック1です。最大プルアップ電圧は5.5Vです。

[if !supportLists] 光学パラメータ（TOP = 0～70°C、VCC = 3.135～3.465ボルト）
