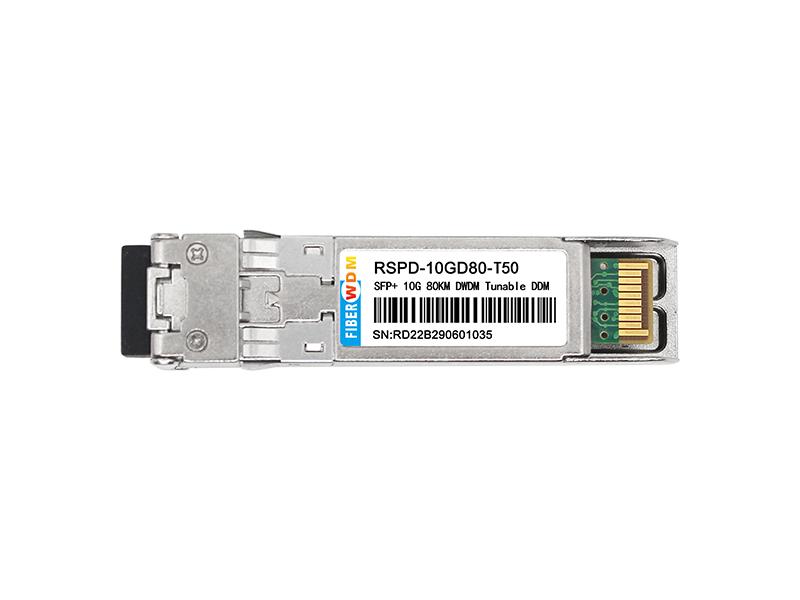

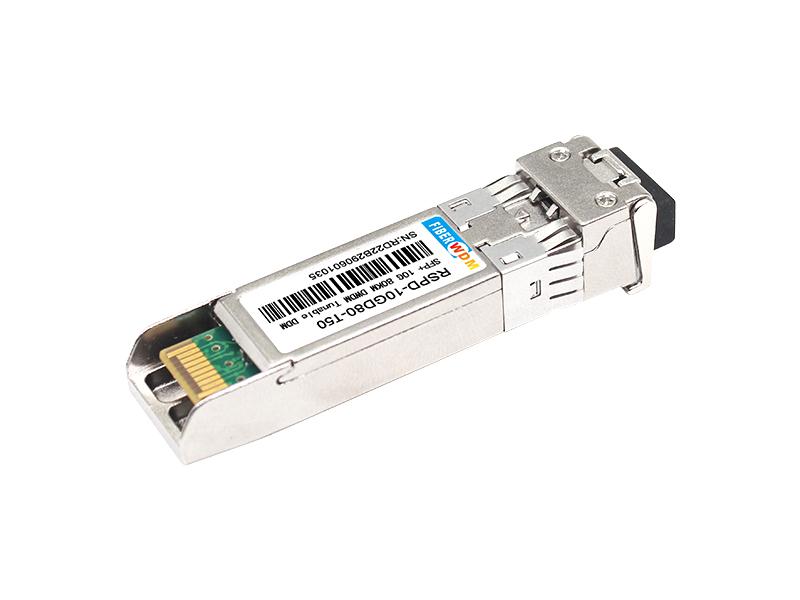

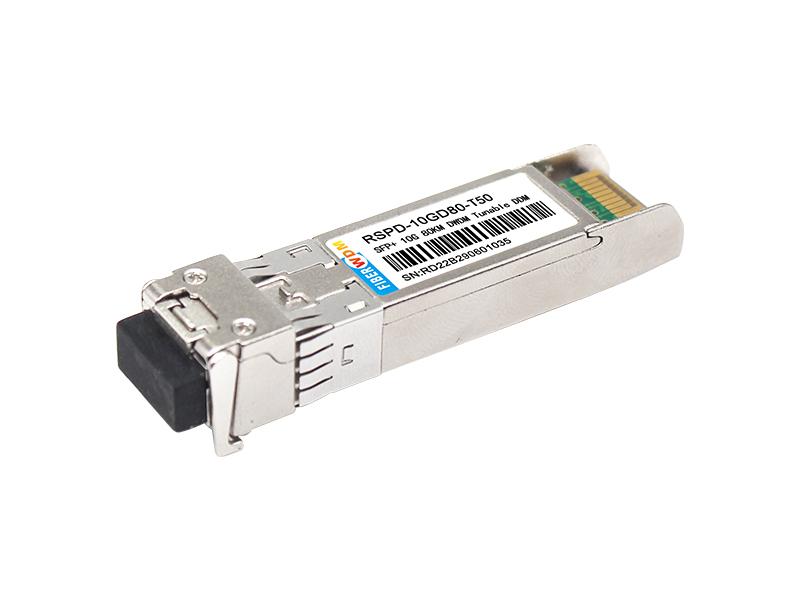

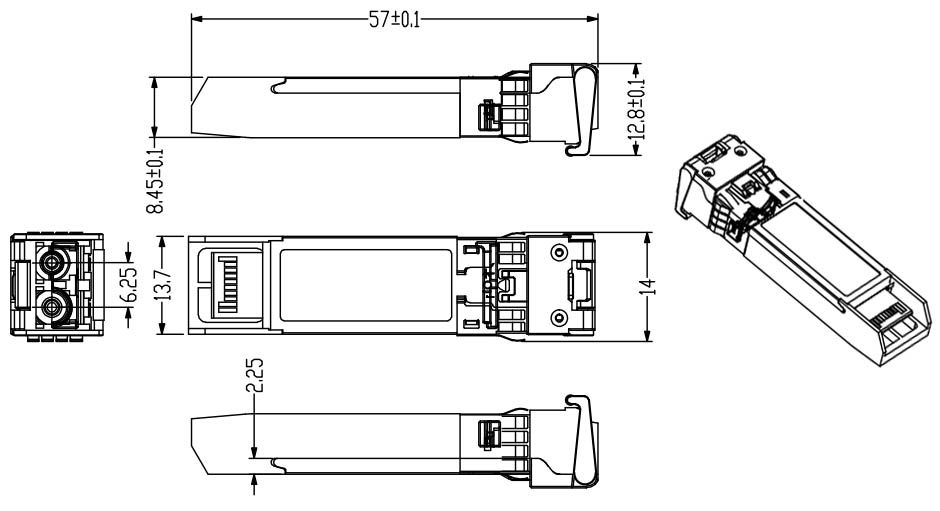

RSPD-10GD80-T50
10Gb/s 80km DWDM チューナブル SFP トランシーバー
ホットプラグ対応、デュプレックス LC、50GHz ITU-T-T、DWDM チューナブル&APD、シングル モード
説明:
FIBERWDM の RSPD-10GD80-T50 スモール フォーム ファクター 10Gb/s (SFP) トランシーバーは、現在の SFP マルチソース アグリーメント (MSA) 仕様に準拠しています。高性能冷却 DWDM TUNABLE トランスミッタと高感度 APD レシーバは、最大 80km の光リンクまでの SONET/SDH、10G FC、およびイーサネット アプリケーションに優れたパフォーマンスを提供します。
SFP+ モジュールは、SFF-8431、SFF-8432、および IEEE 802.3ae 10GBASE-ZR に準拠しています。デジタル診断機能は、SFF-8472 で指定されているように、2 線式シリアル インターフェイスを介して利用できます。
SFP に完全準拠したフォーム ファクタにより、ホットプラグ対応、簡単な光ポート アップグレード、低 EMI 放射が実現します。
|
パラメータ |
記号 |
分 |
典型的な |
最大 |
ユニット |
|
保管温度 |
TS |
-40 |
+85 |
℃ |
|
|
ケース動作温度 |
TA |
0 |
|
70 |
℃ |
|
最大電源電圧 |
Vcc |
-0.5 |
|
4 |
V |
|
相対湿度 |
RH |
0 |
|
85 |
% |
|
パラメータ |
シンボル |
分 |
典型的な |
最大 |
ユニット |
メモ |
|
供給電圧 |
Vcc |
3.135 |
|
3.465 |
V |
|
|
供給電流 |
Icc |
|
350 |
450 |
mA |
|
|
消費電力 |
P |
|
|
1.5 |
W |
|
|
送信機セクション: |
||||||
|
入力差動インピーダンス |
リン |
<316 |
100 |
|
Ω |
1 |
|
Tx 入力シングルエンド DC 電圧許容差 (VeeT 参照) |
V |
-0.3 |
|
4 |
V |
|
|
差動入力電圧スイング |
ヴィン、pp |
180 |
|
700 |
mV |
2 |
|
送信禁止電圧 |
VD |
2 |
|
Vcc |
V |
3 |
|
送信イネーブル電圧 |
ヴェン |
ヴィー |
|
ヴィー+0.8 |
V |
|
|
受信セクション: |
||||||
|
シングルエンド出力電圧許容差 |
V |
-0.3 |
|
4 |
V |
|
|
Rx 出力差動電圧 |
ヴォ |
300 |
|
850 |
mV |
|
|
Rx 出力の立ち上がり時間と立ち下がり時間 |
Tr/Tf |
30 |
|
|
ps |
4 |
|
LOS フォルト |
VLOS 障害 |
2 |
|
VccHOST |
V |
5 |
|
LOS 通常 |
VLOS ノルム |
ヴィー |
|
ヴィー+0.8 |
V |
5 |
注:
1. TX データ入力ピンに直接接続されます。ピンからレーザー ドライバー IC への AC カップリング。
2． SFF-8431 Rev 3.0 に準拠
3. 100 オームの差動終端。
４． 20%â80%
5． LOSはオープンコレクタ出力です。ホストボード上で 4.7k – 10kΩ でプルアップする必要があります。通常の動作はロジック 0 です。信号損失はロジック 1 です。最大プルアップ電圧は 5.5V です。
|
パラメータ |
シンボル |
分 |
典型的な |
最大 |
ユニット |
メモ |
|
送信機セクション: |
||||||
|
光波長の寿命が終了 |
λ |
X-100 |
X |
X+100 |
午後 |
|
|
光の波長 - 生命の始まり |
λ |
X-25 |
X |
X+25 |
午後 |
|
|
平均光パワー |
パブ |
0 |
|
+5 |
dBm |
1 |
|
レーザーオフパワー |
ポフ |
|
-30 |
dBm |
|
|
|
消光比 |
ER |
6 |
|
|
デシベル |
|
|
送信機分散ペナルティ |
TDP |
3.0 |
デシベル |
2 |
||
|
相対強度ノイズ |
リン |
|
-128 |
dB/Hz |
3 |
|
|
光学的リターンロス許容値 |
|
20 |
|
|
デシベル |
|
|
受信セクション: |
||||||
|
中心波長 |
λr |
1480 |
|
1565 |
nm |
|
|
受信感度 |
セン |
|
|
-23 |
dBm |
4 |
|
ロスアサート |
ロサ |
-40 |
|
- |
dBm |
|
|
ロスデザート |
LOSD |
|
|
-24 |
dBm |
|
|
ロスヒステリシス |
ロッシュ |
0.5 |
|
|
dB |
|
|
オーバーロード |
土 |
-7 |
|
|
dBm |
5 |
|
受信機の反射率 |
Rrx |
|
|
-12 |
dB |
|
注:
1． 平均電力の数値は、IEEE802.3ae に基づく参考情報のみです。
２． TWDP を使用するには、ホスト ボードが SFF-8431 に準拠している必要があります。 TWDP は、IEEE802.3ae.
の条項 68.6.6.2 で提供される Matlab コードを使用して計算されます。3． 12dB 反射。
４． IEEE802.3ae によるストレス受信機テストの条件。 CSRS テストでは、ホスト ボードが SFF-8431 に準拠している必要があります。
5． OMA で指定された受信機の過負荷、および最悪の総合的なストレス条件下。
|
パラメータ |
シンボル |
分 |
典型的な |
最大 |
ユニット |
|
TX_Disable アサート時間 |
t_off |
|
10 |
私たち |
|
|
TX_無効ネゲート時間 |
t_on |
|
|
1 |
ミリ秒 |
|
初期化時間には TX_FAULT のリセットが含まれます |
t_int |
|
|
300 |
ms |
|
TX_FAULT フォルトからアサーションまで |
t_fault |
|
|
100 |
私たち |
|
TX_Disable リセット開始までの時間 |
t_reset |
10 |
|
|
私たち |
|
受信機信号喪失アサート時間 |
TA、RX_LOS |
|
|
100 |
私たち |
|
受信機信号喪失ディアサート時間 |
Td、RX_LOS |
|
|
100 |
私たち |
|
レート選択チャージ時間 |
t_ratesel |
|
|
10 |
私たち |
|
シリアル ID クロック時間 |
t_シリアルクロック |
|
|
100 |
kHz |

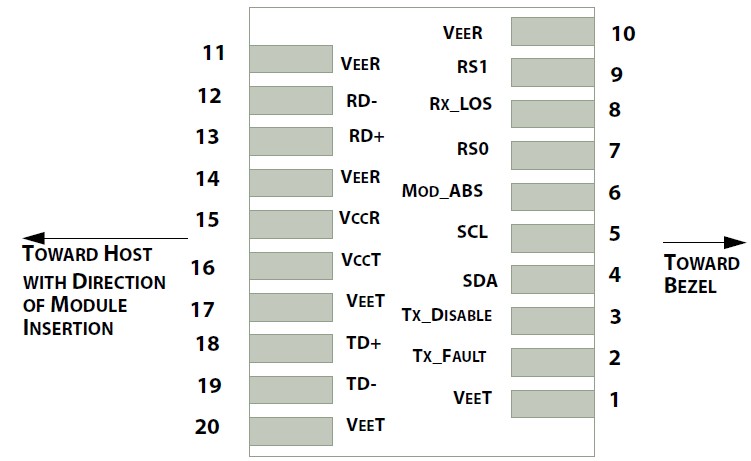

ホストボードコネクタブロックのピン番号と名前の図
|
PIN番号 |
名前 |
機能 |
メモ |
|
1 |
ヴィート |
モジュール送信機グランド |
1 |
|
2 |
送信障害 |
モジュール送信機障害 |
2 |
|
3 |
送信無効 |
送信機を無効にします。送信機のレーザー出力をオフにします |
3 |
|
4 |
SDL |
2 線式シリアル インターフェイス データ入出力 (SDA) |
|
|
5 |
SCL |
2 線式シリアル インターフェイス クロック入力 (SCL) |
|
|
6 |
MOD-ABS |
モジュールがありません。モジュール内の VeeR または VeeT に接続してください |
2 |
|
7 |
RS0 |
レート select0、オプションで SFP+ レシーバーを制御します。高い場合、入力データ レート 4.5Gb/s。低い場合、入力データ レート <=4.5Gb/s |
|
|
8 |
ロス |
受信機信号喪失表示 |
4 |
|
9 |
RS1 |
レート select0、オプションで SFP+ トランスミッターを制御します。高い場合、入力データ レート 4.5Gb/s。 低い場合、入力データ レート <=4.5Gb/s |
|
|
10 |
ヴィーア |
モジュール受信機グランド |
1 |
|
11 |
ヴィーア |
モジュール受信機グランド |
1 |
|
12 |
RD- |
受信機反転データ出力 |
|
|
13 |
RD+ |
受信機の非反転データ出力 |
|
|
14 |
ヴィーア |
モジュール受信機グランド |
1 |
|
15 |
VccR |
モジュール受信機 3.3V 電源 |
|
|
16 |
VccT |
モジュール送信機 3.3V 電源 |
|
|
17 |
ヴィート |
モジュール送信機アース |
1 |
|
18 |
TD+ |
送信機反転データ出力 |
|
|
19 |
TD- |
送信機の非反転データ出力 |
|
|
20 |
ヴィート |
モジュール送信機接地 |
1 年 |
年
注:
1. モジュールのグランド ピンはモジュール ケースから絶縁されている必要があります。
2． このピンはオープンコレクタ/ドレイン出力ピンであり、ホストボード上の Host_Vcc に 4.7K ～ 10K オームでプルアップされます。
3． このピンはモジュール内で 4.7K ～ 10K オームで VccT にプルアップされます。
4． このピンはオープンコレクタ/ドレイン出力ピンであり、ホストボード上の Host_Vcc に 4.7K ～ 10K オームでプルアップされます。
年

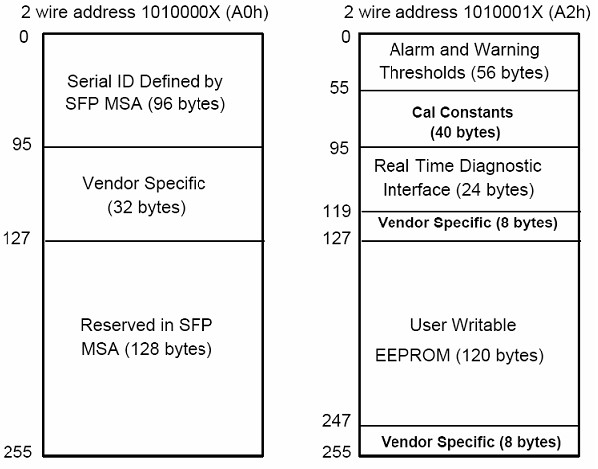

SFP モジュールは、SFP -8472 で定義されている 2 線式シリアル通信プロトコルを実装しています。 SFP モジュールのシリアル ID 情報とデジタル診断モニターのパラメーターには、アドレス A0h および A2h の I2C インターフェイスを介してアクセスできます。メモリは表 1 にマッピングされています。詳細な ID 情報 (A0h) は表 2 にリストされています。また、アドレス A2h の DDM 仕様も記載されています。メモリ マップとバイト定義の詳細については、SFF-8472「光トランシーバー用デジタル診断モニタリング インターフェイス」を参照してください。 DDM パラメータは内部で校正されています。
表 1.デジタル診断メモリ マップ (特定のデータ フィールドの説明)
表 2 - EEPROM シリアル ID メモリ内容 (A0h)
|
データアドレス |
年
長さ (バイト) |
の名前
長さ |
説明と内容 年 |
|
ベース ID フィールド |
|||
|
0 年 |
年
1 年 |
年
識別子 年 |
年
シリアル トランシーバーのタイプ (03h=SFP) 年 |
年
|
1 年 |
1 |
年
保留 |
年
シリアル トランシーバー タイプの拡張識別子 (04h) 年 |
|
2 |
年
1 年 |
コネクタ |
年
光コネクタタイプのコード (07=LC) 年 |
|
3-10 |
年
8 年 |
トランシーバー 年 |
年
10Gベース-ZR 年 |
年
|
11 年 |
年
1 |
年
エンコーディング 年 |
年
64B/66B |
年
|
12 年 |
1 |
年
BR、公称 |
公称ボーレート、100Mbps単位 |
年
|
13-14 年 |
年
2 年 |
年
予約済み 年 |
年
(0000h) 年 |
年
|
15 年 |
年
1 年 |
長さ(9um) 年 |
年
9/125um ファイバーでサポートされるリンク長、100m 単位 |
年
|
16 |
1 |
長さ(50um) |
50/125um ファイバーでサポートされるリンク長、10m 単位 |
|
17 |
1 |
長さ(62.5um) |
62.5/125um ファイバでサポートされるリンク長、10m 単位 |
|
18 |
1 |
長さ(銅) |
銅線でサポートされるリンク長、メートル単位 |
|
19 |
1 |
予約済み |
|
|
20-35 |
16 |
ベンダー名 |
SFP ベンダー名: FIBERWDM |
|
36 |
1 |
予約済み |
|
|
37-39 |
3 |
ベンダー OUI |
SFP トランシーバー ベンダー OUI ID |
|
40-55 |
16 |
ベンダー PN |
品番：「TSPLXG80D-T50」(ASCII) |
|
56-59 |
4 |
ベンダー改訂 |
部品番号 のリビジョン レベル |
|
60-62 |
3 |
予約済み |
|
|
63 |
1 |
CCID |
アドレス 0 ～ 62 のデータの合計の最下位バイト |
拡張 ID フィールド |
|||
|
64-65 |
2 |
オプション |
どの光 SFP 信号が実装されているかを示します (001Ah = LOS、TX_FAULT、TX_DISABLE はすべてサポートされています) |
|
66 |
1 |
BR、最大 |
ビット レートの上限マージン、単位は % |
|
67 |
1 |
BR、分 |
下位ビット レート マージン、単位は % |
|
68-83 |
16 |
ベンダーSN |
シリアル番号 (ASCII) |
|
84-91 |
8 |
日付コード |
FIBERWDM の製造日コード |
|
92-94 |
3 |
予約済み |
|
|
95 |
1 |
CCEX |
拡張IDフィールド(アドレス64～94)のチェックコード |
|
ベンダー固有の ID フィールド |
|||
|
96-127 |
32 |
読み取り可能 |
FIBERWDM 特定の日付、読み取り専用 |
|
128-255 |
128 |
予約済み |
SFF-8079 用に予約 |
|
データアドレス |
パラメータ |
精度 |
ユニット |
|
96-97 |
トランシーバー内部温度 |
±3.0 |
℃ |
|
98-99 |
VCC3 内部電源電圧 |
±3.0 |
% |
|
100-101 |
レーザーバイアス電流 |
±10 |
% |
|
102-103 |
送信出力電力 |
±3.0 |
dB |
|
104-105 |
Rx 入力電力 |
±3.0 |
dB |
TSPLXG80D-Dxx は、国際的な電磁両立性 (EMC) および国際的な安全要件および規格に準拠しています (詳細は次の表を参照)。
|
静電気の放電 (ESD) から電気ピン |
MIL-STD-883E メソッド 3015.7 |
クラス 1(1000 V) |
|
静電気放電 (ESD) デュプレックス LC レセプタクル へ |
IEC 61000-4-2 GR-1089-コア |
規格に準拠 |
|
電磁 干渉 (EMI) |
FCC パート 15 クラス B EN55022 クラス B (CISPR 22B) VCCI クラス B |
規格に準拠 |
|
レーザーアイセーフティ |
FDA 21CFR 1040.10 および 1040.11 EN60950、EN (IEC) 60825-1,2 |
クラス 1 レーザーと互換性があります 製品。 |

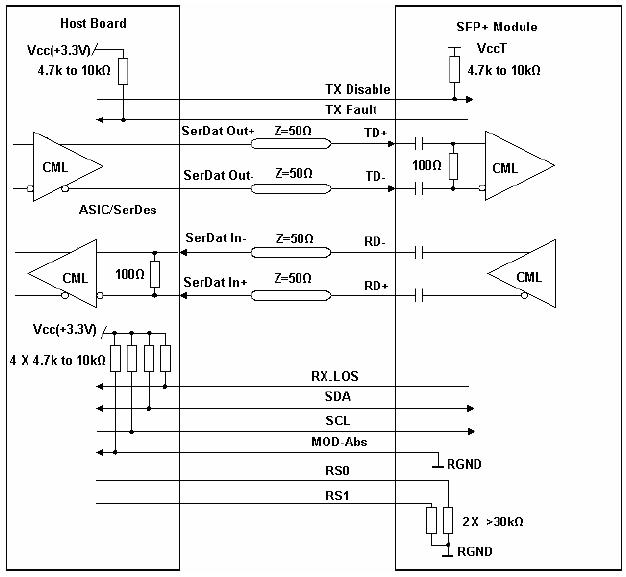

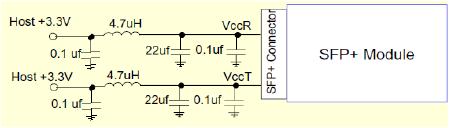

ホストボード推奨電源回路
推奨高速インターフェース回路
| RSPD-10GD80-T50 | XX: 50GHz ITU-T グリッド波長 |
|
チャネル値 |
周波数 (THZ) |
中心波長(nm) |
ITU チャネル |
|
1 |
191.95 |
1561.83 |
19.5 |
|
2 |
192 |
1561.42 |
20 |
|
3 |
192.05 |
1561.01 |
20.5 |
|
4 |
192.1 |
1560.61 |
21 |
|
5 |
192.15 |
1560.2 |
21.5 |
|
6 |
192.2 |
1559.79 |
22 |
|
7 |
192.25 |
1559.39 |
22.5 |
|
8 |
192.3 |
1558.98 |
23 |
|
9 |
192.35 |
1558.58 |
23.5 |
|
10 |
192.4 |
1558.17 |
24 |
|
11 |
192.45 |
1557.77 |
24.5 |
|
12 |
192.5 |
1557.36 |
25 |
|
13 |
192.55 |
1556.96 |
25.5 |
|
14 |
192.6 |
1556.55 |
26 |
|
15 |
192.65 |
1556.15 |
26.5 |
|
16 |
192.7 |
1555.75 |
27 |
|
17 |
192.75 |
1555.34 |
27.5 |
|
18 |
192.8 |
1554.94 |
28 |
|
19 |
192.85 |
1554.54 |
28.5 |
|
20 |
192.9 |
1554.13 |
29 |
|
21 |
192.95 |
1553.73 |
29.5 |
|
22 |
193 |
1553.33 |
30 |
|
23 |
193.05 |
1552.93 |
30.5 |
|
24 |
193.1 |
1552.52 |
31 |
|
25 |
193.15 |
1552.12 |
31.5 |
|
26 |
193.2 |
1551.72 |
32 |
|
27 |
193.25 |
1551.32 |
32.5 |
|
28 |
193.3 |
1550.92 |
33 |
|
29 |
193.35 |
1550.52 |
33.5 |
|
30 |
193.4 |
1550.12 |
34 |
|
31 |
193.45 |
1549.72 |
34.5 |
|
32 |
193.5 |
1549.32 |
35 |
|
33 |
193.55 |
1548.91 |
35.5 |
|
34 |
193.6 |
1548.51 |
36 |
|
35 |
193.65 |
1548.11 |
36.5 |
|
36 |
193.7 |
1547.72 |
37 |
|
37 |
193.75 |
1547.32 |
37.5 |
|
38 |
193.8 |
1546.92 |
38 |
|
39 |
193.85 |
1546.52 |
38.5 |
|
40 |
193.9 |
1546.12 |
39 |
|
41 |
193.95 |
1545.72 |
39.5 |
|
42 |
194 |
1545.32 |
40 |
|
43 |
194.05 |
1544.92 |
40.5 |
|
44 |
194.1 |
1544.53 |
41 |
|
45 |
194.15 |
1544.13 |
41.5 |
|
46 |
194.2 |
1543.73 |
42 |
|
47 |
194.25 |
1543.33 |
42.5 |
|
48 |
194.3 |
1542.94 |
43 |
|
49 |
194.35 |
1542.54 |
43.5 |
|
50 |
194.4 |
1542.14 |
44 |
|
51 |
194.45 |
1541.75 |
44.5 |
|
52 |
194.5 |
1541.35 |
45 |
|
53 |
194.55 |
1540.95 |
45.5 |
|
54 |
194.6 |
1540.56 |
46 |
|
55 |
194.65 |
1540.16 |
46.5 |
|
56 |
194.7 |
1539.77 |
47 |
|
57 |
194.75 |
1539.37 |
47.5 |
|
58 |
194.8 |
1538.98 |
48 |
|
59 |
194.85 |
1538.58 |
48.5 |
|
60 |
194.9 |
1538.19 |
49 |
|
61 |
194.95 |
1537.79 |
49.5 |
|
62 |
195 |
1537.4 |
50 |
|
63 |
195.05 |
1537 |
50.5 |
|
64 |
195.1 |
1536.61 |
51 |
|
65 |
195.15 |
1536.22 |
51.5 |
|
66 |
195.2 |
1535.82 |
52 |
|
67 |
195.25 |
1535.43 |
52.5 |
|
68 |
195.3 |
1535.04 |
53 |
|
69 |
195.35 |
1534.64 |
53.5 |
|
70 |
195.4 |
1534.25 |
54 |
|
71 |
195.45 |
1533.86 |
54.5 |
|
72 |
195.5 |
1533.47 |
55 |
|
73 |
195.55 |
1533.07 |
55.5 |
|
74 |
195.6 |
1532.68 |
56 |
|
75 |
195.65 |
1532.29 |
56.5 |
|
76 |
195.7 |
1531.9 |
57 |
|
77 |
195.75 |
1531.51 |
57.5 |
|
78 |
195.8 |
1531.12 |
58 |
|
79 |
195.85 |
1530.72 |
58.5 |
|
80 |
195.9 |
1530.33 |
59 |
|
81 |
195.95 |
1529.94 |
59.5 |
|
82 |
196 |
1529.55 |
60 |
