シングルファイバー8ch（16波長）OバンドDWDM MUX DEMUXはFIBERWDMによって設計され、完全パッシブDWDMデバイスであり、低挿入損失（波長ポート＜4.8dB）をサポートしています。波長は1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45/1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nmで、1本のファイバー伝送で8CHの業務をサポートします。
シングルファイバー 8CH (16波長) Oバンド DWDM MUX DEMUX、LC/UPC、LGXボックス、

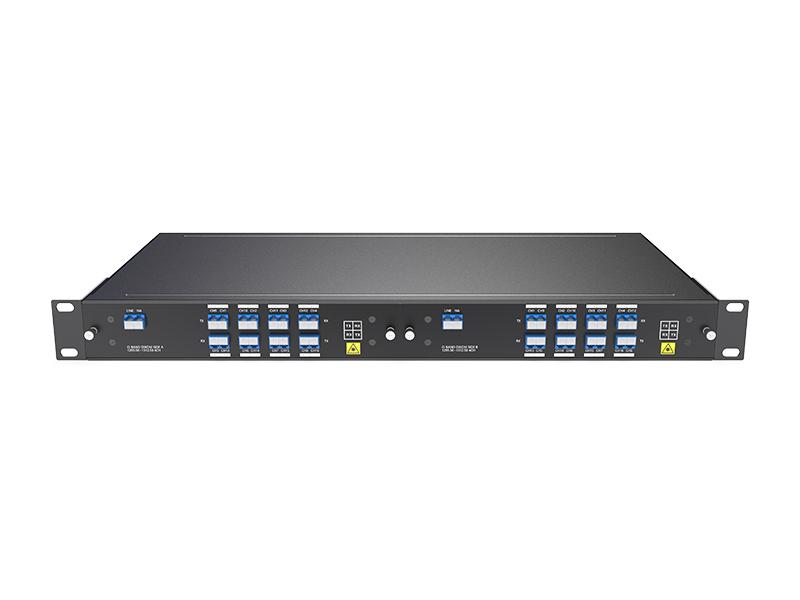

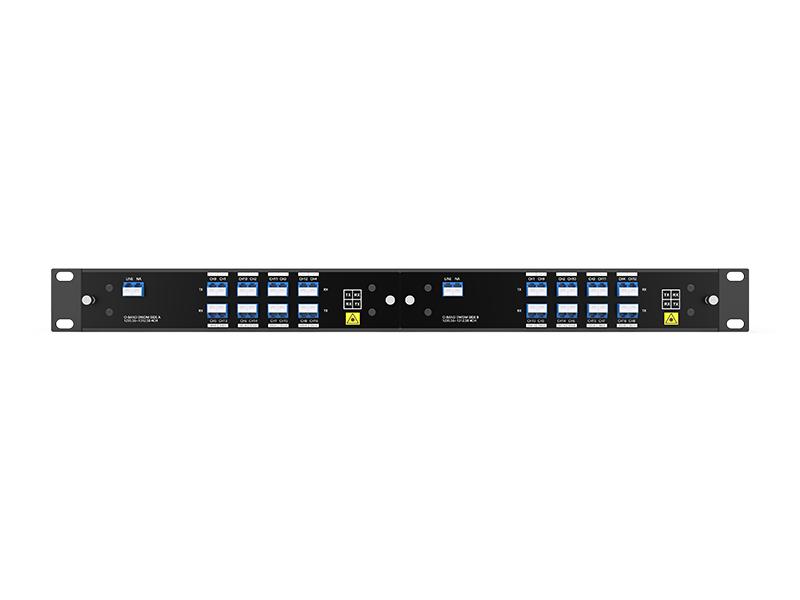

2スロット1Uラック

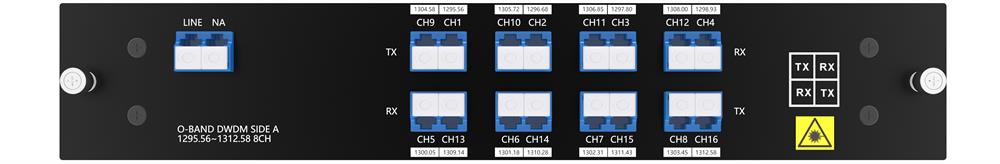

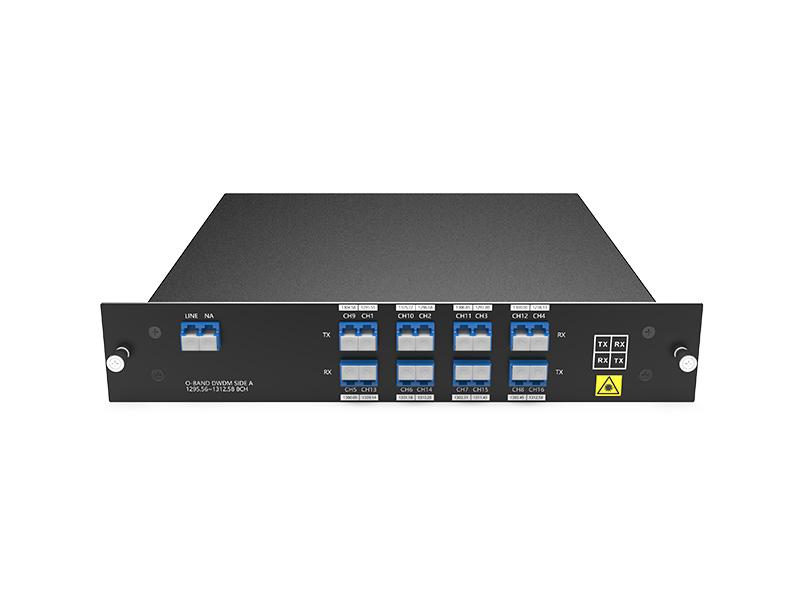

製品パネル
8チャンネルOバンドDWDMシングルファイバー受信機（1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45nm）
TX (1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm) サイドA

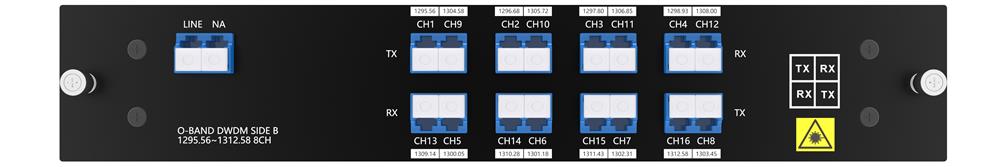

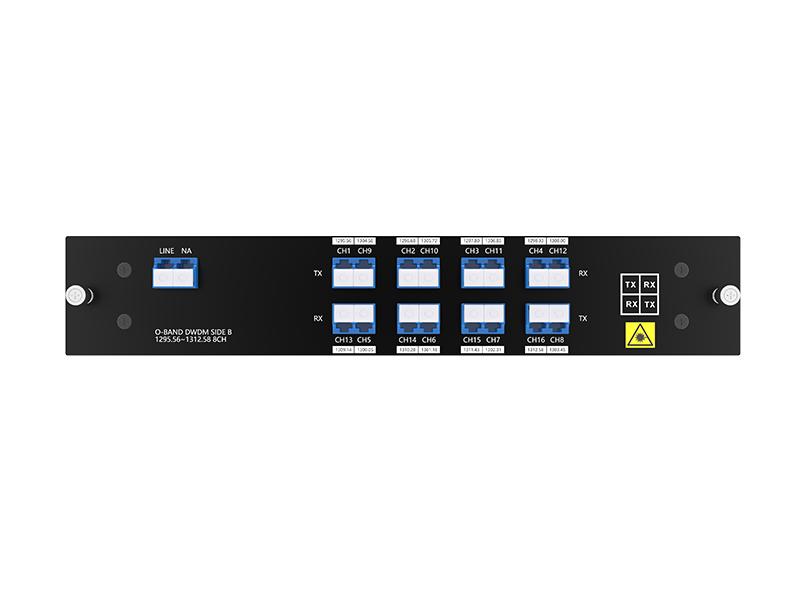

8チャンネルOバンドDWDMシングルファイバー受信機（1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm）
TX (1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45nm) サイドB

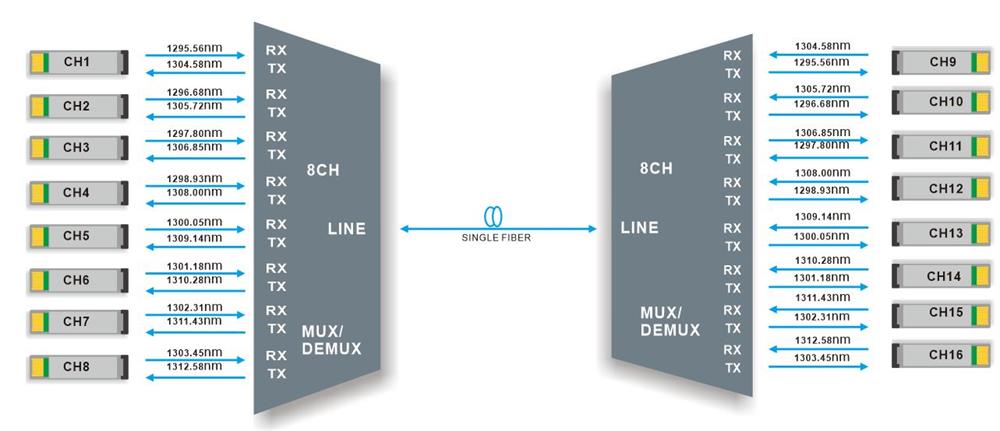

ラインリンク
8チャンネルOバンドDWDMマルチプレクサ/デマルチプレクサ シングルファイバー伝送
8チャンネルOバンドDWDM MUX/DEMUXは、1本の光ファイバーで8チャンネルの異なる通信をサポートし、ポイントツーポイント伝送を実現します。
放送・テレビ業界、IDC、金融業界、政府機関、クラウド業界、大規模データ業界など、幅広い業界で活用されています。
製品仕様
| 動作波長 | 1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45/1304.58/1305.72/ 1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm | 動作波長 | 1260～1360nm |
| チャネルパスバンド | ±0.11nm | テクノロジー | TFF（薄膜フィルター） |
| 挿入損失 | ≤ 4.8dB | 挿入損失の温度感度 | ≤ 0.5dB |
| リターンロス | ≥ 45dB | 指向性 | ≥ 45dB |
|
偏光モード分散 |
≤ 0.2ps | 偏光依存性損失 | ≤ 0.2dB |
| チャネル分離 |
隣接 ≥25dB
隣接していない ≥ 35dB |
温度 |
動作温度範囲：-40～85℃ 保管温度：-40～85℃ |
| 正味重量 |
LGXボックス：0.5kg 2スロット1Uラック：1.5kg |
寸法（高さ×幅×奥行） |

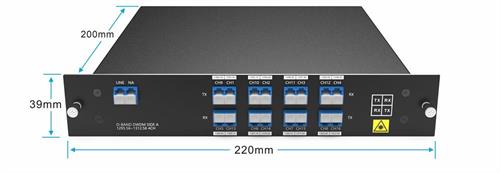

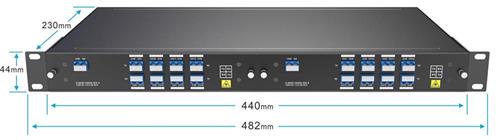

LGXボックス：220×200×39mm 1Uラック：44×440×230mm |
注：コネクタ付きで指定されています。
パッケージ情報

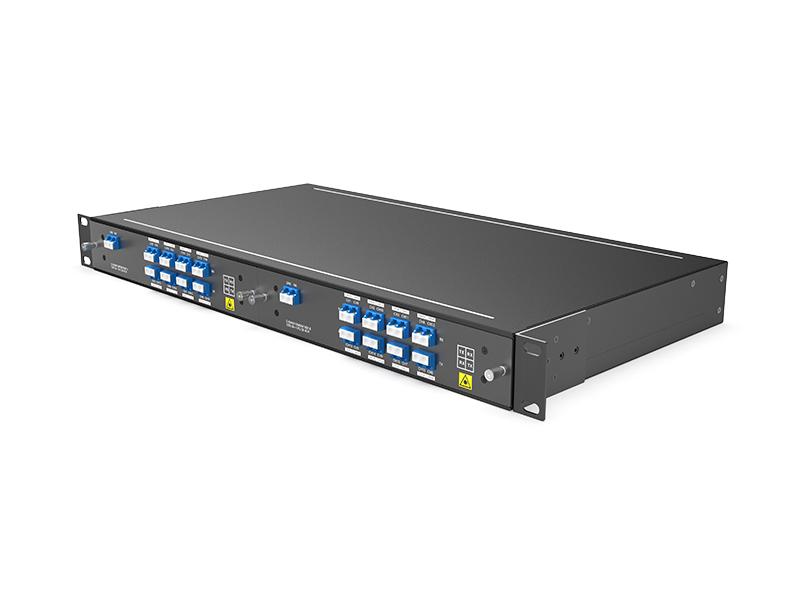

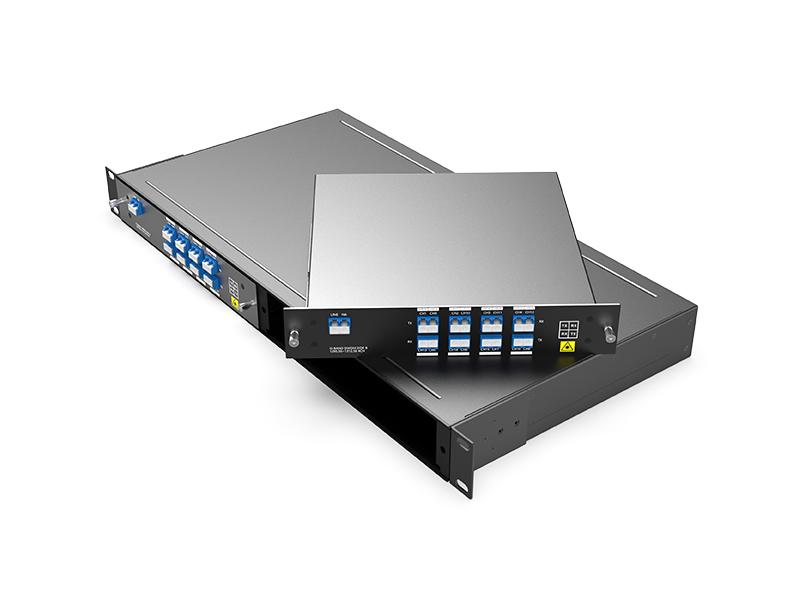

LGX BOX用プラグイン式2スロット1Uラック LGX BOX用2スロット1Uラック
注文情報
| 製品番号 | 製品説明 |
| OMD16-LGX01-1310A |
OバンドDWDMマルチプレクサ/デマルチプレクサ 8チャンネル 16波長受信（1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45nm） TX (1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm)、シングルファイバー、LC/UPC、LGXボックス、A面 |
| ODD16-LGX01-1310B |
OバンドDWDMマルチプレクサ/デマルチプレクサ 8チャンネル 16波長受信（1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm） TX（1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45nm）、シングルファイバー、LC/UPC、LGXボックス、サイドB |
| 1U02-2LGX | 19インチ1Uラック、プラグインLGXボックス用スロット2個付き、440×230×44mm |
注：カスタムデザインにも対応しておりますので、メールにてお問い合わせください。
