6CH 12（波長）のCバンド + 4CH 8（波長）のOバンドDWDM MUX/ DEMUXは、FIBERWDMによって設計され、ペアで使用されます。
側Aでは、Cバンドの波長は以下の通りです：RX C21～C26（1560.61nm～1556.55nm）、TX C27～C32（1555.75nm～1551.72nm）、Oバンドの波長はRX：1295.56/1296.68/1297.80/1298.93nm、TX：1300.05/1301.18/1302.31/1303.45nmです；
側Bでは、波長は以下の通りです：RX C27～C32（1555.75nm～1551.72nm）、TX C21～C26（1560.61nm～1556.55nm）、Oバンドの波長はRX：1300.05/1301.18/1302.31/1303.45nm、TX：1295.56/1296.68/1297.80/1298.93nmです；
単一ファイバー 6CH 12波長 C帯 + 4CH 8波長 O帯 DWDM MUX/DEMUX、
LC/UPC、1Uラック
6CH 12（波長）C帯 + 4CH 8（波長）O帯 DWDM MUX/DEMUXは、FIBERWDMによって設計され、ペアで使用されます。
A側では、C帯波長はRX C21～C26（1560.61nm～1556.55nm）、TX C27～C32（1555.75nm～1551.72nm）、O帯波長はRX：1295.56/1296.68/1297.80/1298.93nm、TX：1300.05/1301.18/1302.31/1303.45nmです。
B側では、波長はRX C27～C32（1555.75nm～1551.72nm）、TX C21～C26（1560.61nm～1556.55nm）、O帯波長はRX：1300.05/1301.18/1302.31/1303.45nm、TX：1295.56/1296.68/1297.80/1298.93nmです。
製品パネル
6CH 12波長 C帯 + 4CH 8波長 O帯 DWDM MUX/DEMUX単一ファイバー A側

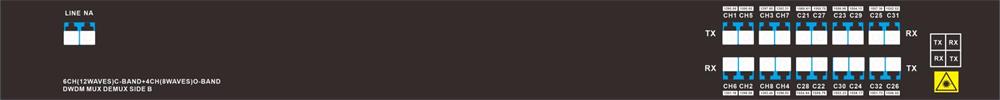

6CH 12波長 C帯 + 4CH 8波長 O帯 DWDM MUX/DEMUX 単一ファイバー B側

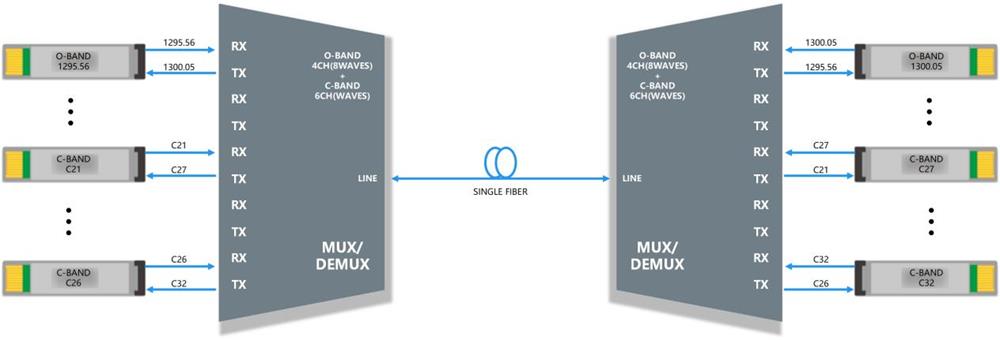

回線リンク
6CH（12波長）C帯 + 4CH（8波長）O帯 DWDM MUX DEMUX 単一ファイバー伝送
6CH（12波長）C帯 + 4CH（8波長）O帯 DWDM MUX DEMUXは、ポイントツーポイント伝送用として、1本の光ファイバーで10チャンネル差分の業務をサポートします。
放送・テレビ、IDC、金融、政府、クラウド、大規模データなどの産業で使用されます。
製品仕様
| 動作波長 |
C帯：C21～C26、C27～C32 O帯：1295.56/1296.68/1297.80/1298.93nm/1300.05/1301.18/1302.31/1303.45nm |
チャンネル間隔 |
C帯：100GHz（0.8nm） O帯：200GHz（1.12nm） |
| チャンネル通過帯域 | ±0.11nm | 技術 | TFF（薄膜フィルター） |
| 挿入損失 |
≤ 4.5dB@C帯 ≤ 3.0dB@C帯 |
挿入損失温度感度 | ≤ 0.5dB |
| 反射減衰量 | ≥ 45dB | 指向性 | ≥ 45dB |
|
偏波モード分散 |
≤ 0.2ps | 偏波依存損失 | ≤ 0.3dB |
| チャンネルアイソレーション | 隣接 ≥25dB 非隣接 ≥ 35dB |
温度 |
動作温度 -40～85°C 保管温度 -40～85°C |

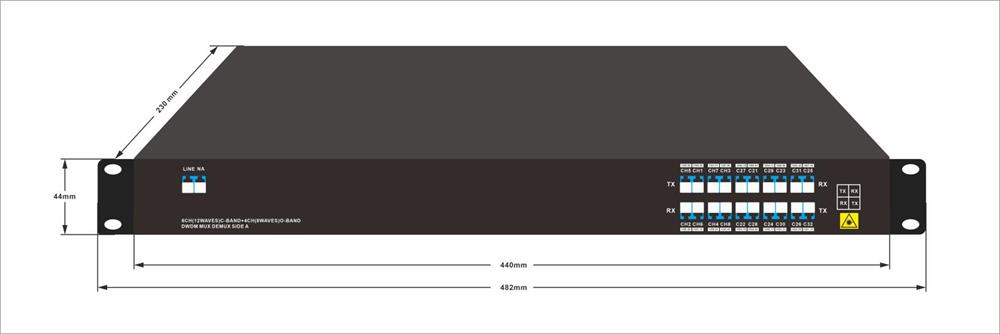

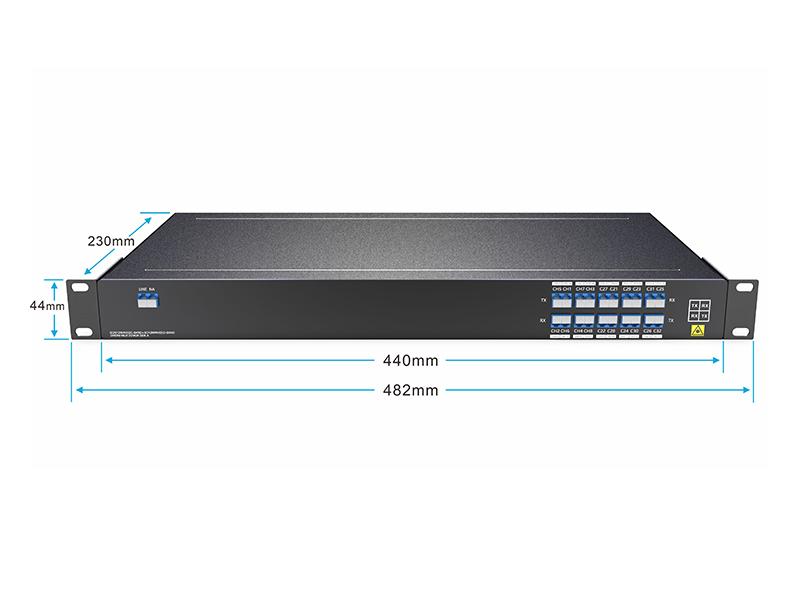

| 正味重量 | 3.5KG | 寸法（高さ×幅×奥行） | 44*440*230mm |
注：コネクタを含む仕様です。
パッケージ情報
19インチ 1Uラック
注文情報
| 製品番号 | 製品説明 |
|
DMD20-1U01-C2132 +O-BAND A |
DWDM MUX/DEMUX Cバンド 6CH（12波） RX C21-C26/TX C27-C32、Oバンド 4CH（8波）RX1295.56/1296.68/1297.80/1298.93nm、TX1300.05/1301.18/1302.31/1303.45nm、LC/UPC、シングルファイバー、1Uシャーシ、側面A |
|
DMD20-1U01-C2132 +O-BAND B |
DWDM MUX/DEMUX Cバンド 6CH（12波） RX C27-C32/TX C21-C26、Oバンド 4CH（8波）RX1300.05/1301.18/1302.31/1303.45nm、TX1295.56/1296.68/1297.80/1298.93nm、LC/UPC、シングルファイバー、1Uシャーシ、側面B |
注：カスタマイズ設計に対応しています。詳細はメールでお問い合わせください。
