16ch DWDM MUX DEMUXはFIBERWDMで設計され、波長はC21〜C26（1560.61nm〜1548.52nm）です（ちなみに、他の波長のカスタマイズもサポートできます）。ITU-T G.694.1 100GHZグリッドに準拠し、Cバンド範囲の容量を最大化します。
16ch DWDMは完全パッシブのLGXボックスモジュールデバイスで、2スロット1Uラックに挿入可能。製品の挿入損失は3.5dB未満です。DWDMアンプおよびDCMデバイスと組み合わせることで、8ch DWDM伝送システムを構築し、長距離伝送をサポートします。

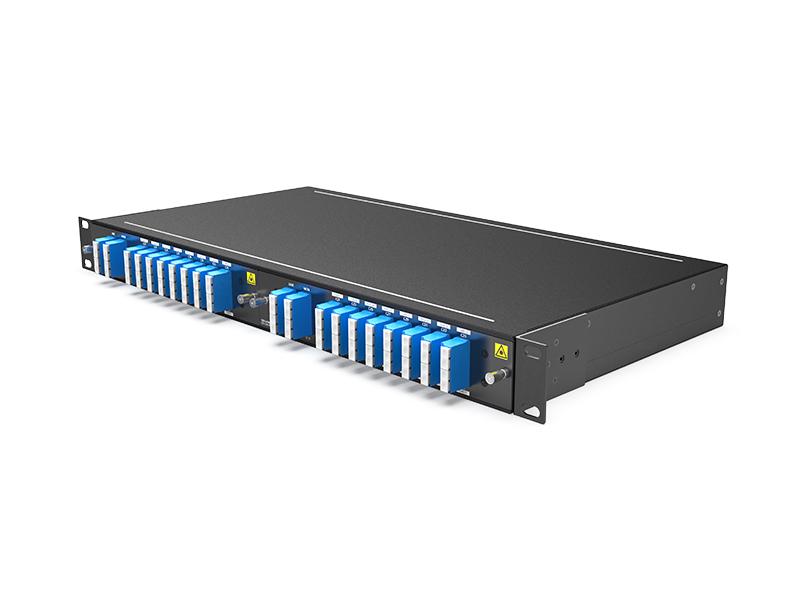

デュアルファイバー 16CH C21-C36 DWDM MUX DEMUX、1310nm、モニターおよびEXPポート、LC/UPC、LGXボックス、2スロット1Uラック付き

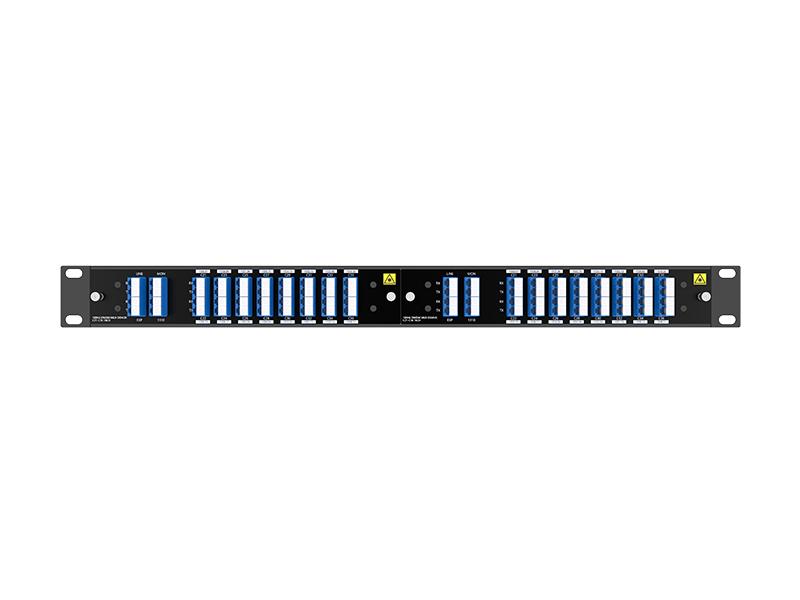

製品パネル

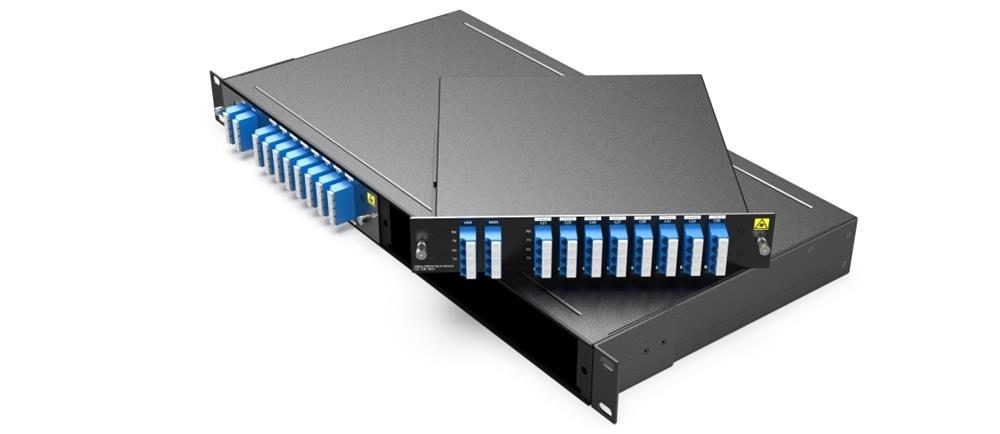

16CH DWDM MUX DEMUX デュアルファイバー
将来の帯域幅増加に対応する拡張ポートにより、追加のファイバーをインストールしたりリースしたりすることなく、異なる波長をサポートする別の DWDM MUX/DEMUX のライン ポートに接続することで、ネットワーク容量を増やすことができます。
ラインリンク
16CH DWDM MUX DEMUX デュアルファイバー伝送
16 チャネル DWDM および 1CH 1310nm MUX DEMUX は、ポイントツーポイント伝送用の 2 つの光ファイバーで 16+1 チャネルの差動ビジネスをサポートします。
放送・テレビ、IDC、金融、政府、クラウド、大規模データなどの業界で活躍します。
製品仕様
|
波長 |
16チャンネル C21-C36 |
チャネル間隔 |
100GHz（0.8nm） |
|
チャネル通過帯域 |
±0.11nm |
テクノロジー |
TFF（薄膜フィルター） |
|
挿入損失 |
≤ 3.5B |
中心波長 正確さ |
±0.05nm |
|
1310nm ポートパス バンド幅 |
1260nm～1360nm |
挿入損失 @ 1% 月 |
≤ 26dB |
|
リターンロス |
45dB以上 |
指向性 |
45dB以上 |
|
偏光モード 分散 |
≤ 0.1ps |
偏光依存損失 |
≤ 0.3dB |
|
チャネル分離 |
隣接≥30dB
|
温度 |
動作温度 -40～85°C 保管温度 -40～85℃ |
|
正味重量 |
LGXボックス: 0.5kg 2スロット1Uラック: 2.5KG |

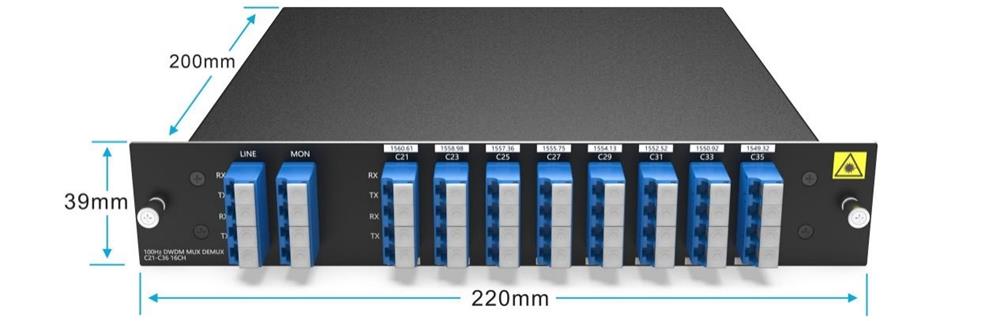

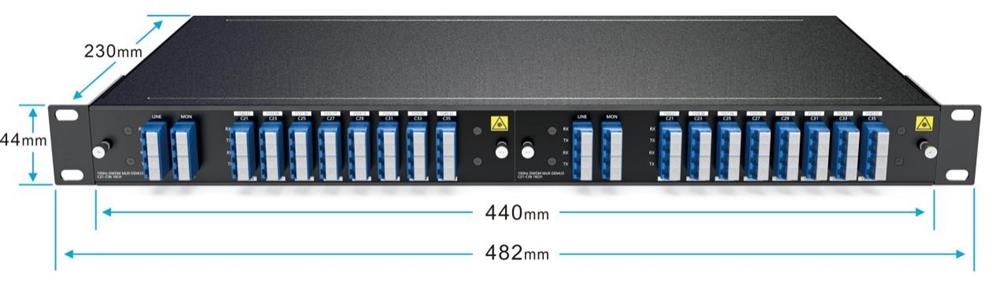

寸法（高さx幅x奥行き） |
LGXボックス：220×200×39mm 1Uラック：44×440×230mm |
注: コネクタで指定されます。
パッケージ情報

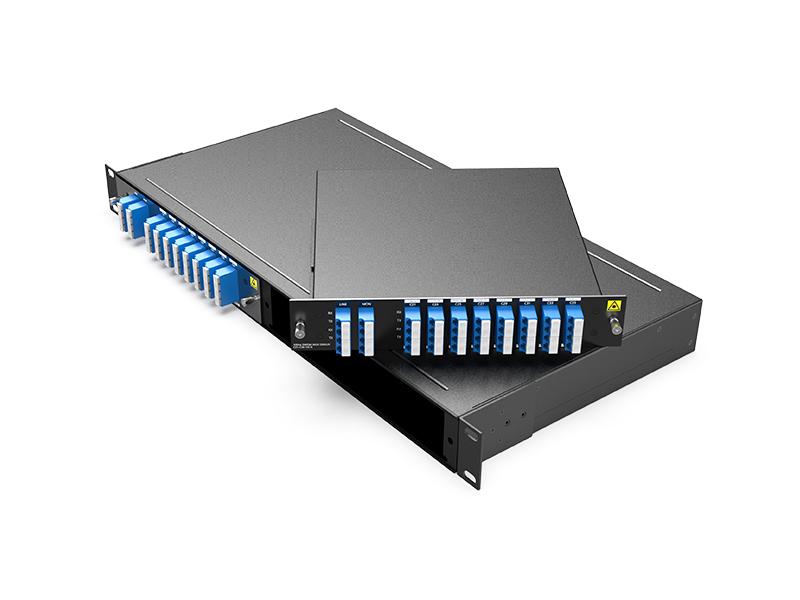

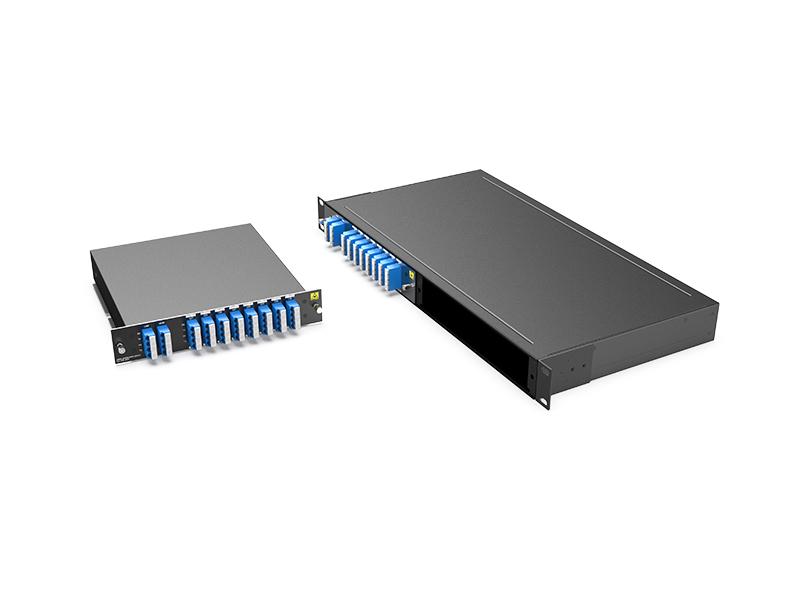

LGX BOX プラグイン 2 スロット 1U ラック
LGX BOX用2スロット1Uラック
注文情報
|
商品番号 |
製品説明 |
|
DMD16-LGX01-C2136-31M |
DWDM MUX DEMUX 16CH (C21-C36) 1310nm、モニターおよびEXPポート、デュアルファイバー、LC/UPC、プラグインLGXボックス 220*200*39mm |
|
1U02-2LGX |
19インチ 1Uラック、プラグインLGXボックス用2スロット、440×230×44mm |
注: カスタマイズされたデザインをサポートしていますので、メールでお問い合わせください。
