バイアス検出器シリーズ PD1500/PD2100

このシリーズの検出器は、Thorlabs社のバッテリー搭載製品と直接交換可能で、あらゆる面でThorlabs社の類似製品と同等の性能を備えています。既存の仕様の検出器に加え、カスタマイズサービスもご利用いただけます。検出器の様々なパラメータ（電源電圧、帯域幅など）は、お客様のご要望に応じて調整可能で、特定のアプリケーションニーズに対応します。

このシリーズはレーザー測定システム向けに特別に設計されています。ゲイン増幅機能がなく、バッテリーを内蔵しており、高出力レーザーを扱う研究室にとって費用対効果の高い検出器製品です。

今すぐお問い合わせ ダウンロード
  • 製品詳細

バイアス検出器シリーズ PD1500/PD2100

使用方法

外観とインターフェースの説明

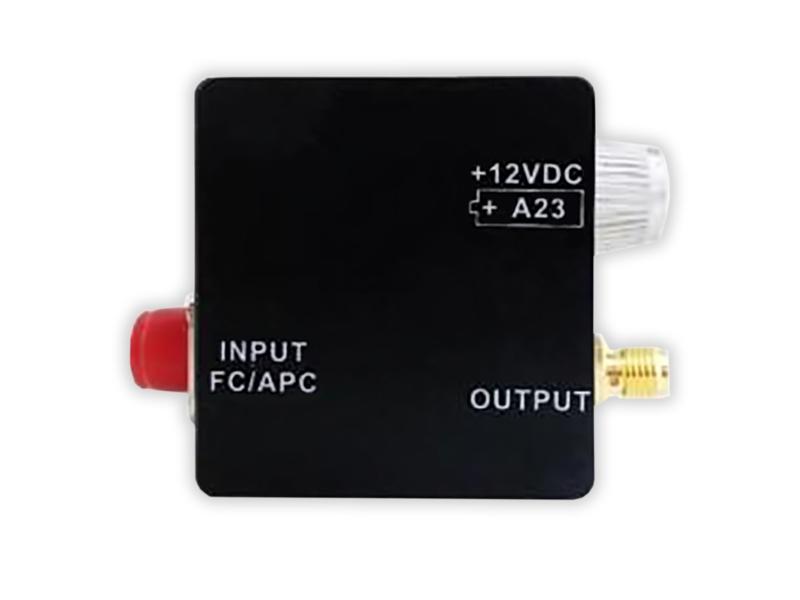

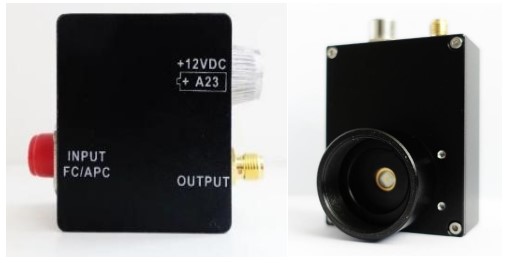

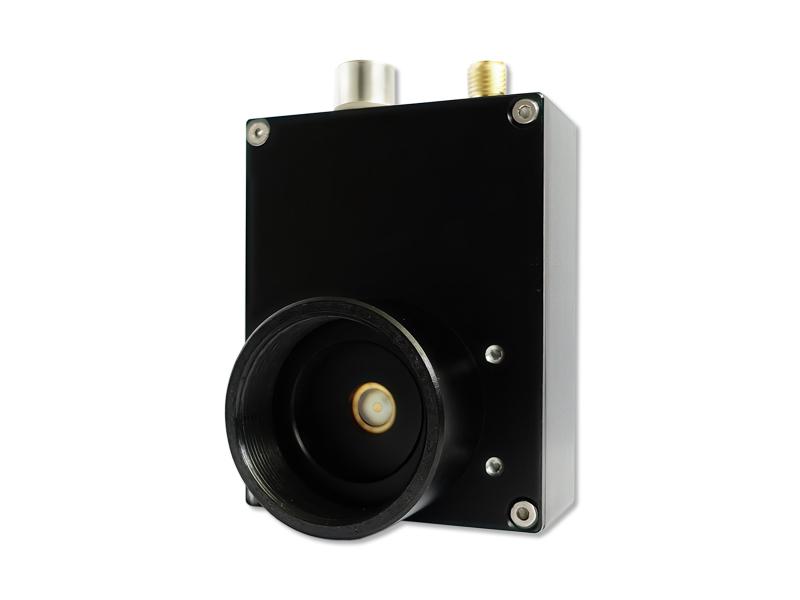

モジュールの外観を下図に示します。

Bias Detector Series

図2-1 検出器モジュールの外観図

電気的説明

  • 出力インターフェース: SMA (メスコネクタ)
  • 出力インピーダンス: 50オーム
  • スペクトル応答範囲: 800nm～1700nm、350nm～1000nm (それぞれPD1500およびPD2100に相当)
  • 検出器応答性: >0.95A/W @1550nm
  • 警告: 光入力振幅の飽和光パワー (Saturation Power) を超えないでください。

パフォーマンスパラメータ

バイアス検出器のテストパラメータ（PD1500/2100シリーズ）

モデル

PD1500

PD2100

波長範囲

900nm～1700nm

320nm～1000nm

3dBカットオフ帯域幅

5GHz

1GHz

飽和光パワー

5mW

5mW

立ち上がり時間(10%~90%)

<80ps

400ps未満

典型的な最大応答性

>0.9A/W @1550nm

>0.9A/W @1550nm

マキシム出力

1V@50Ω

5V@50Ω

入射電力（最大）

10mW

10mW

検出器の材質/タイプ

InGaAs/PIN

Si/PIN

検出器直径

75μm

400μm

動作温度

-40℃～85℃

-40℃～85℃

光入力

FC/APC またはフラットウィンドウ

フラットウィンドウ

電気出力

SMA(DCカップル)

SMA(DCカップル)

電源要件

A23、+12VDC

A23、+12VDC

図3-1 電気的性能の概要

Bias Detector Series

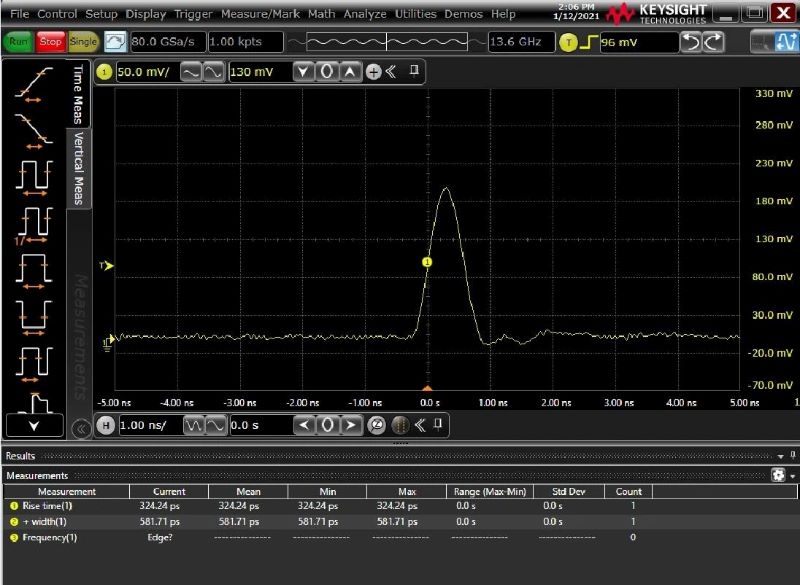

図3-2 PD1500パルス応答曲線

Bias Detector Series

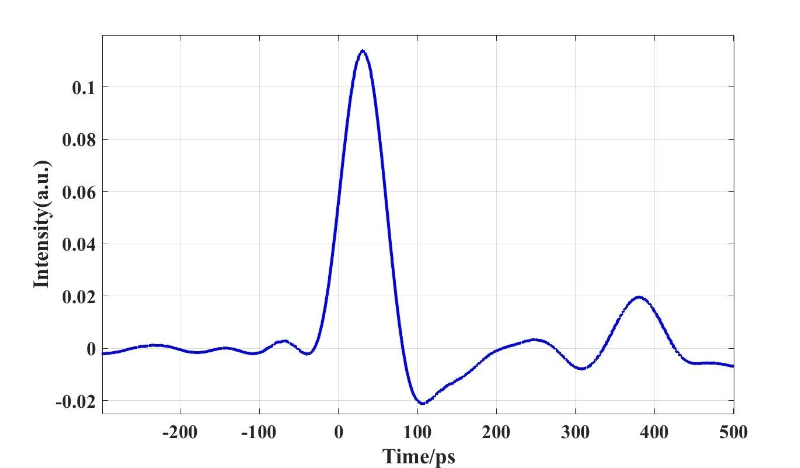

図3-3 PD2100パルス応答曲線

PD1500&PD2100検出器の機械図面

Bias Detector Series

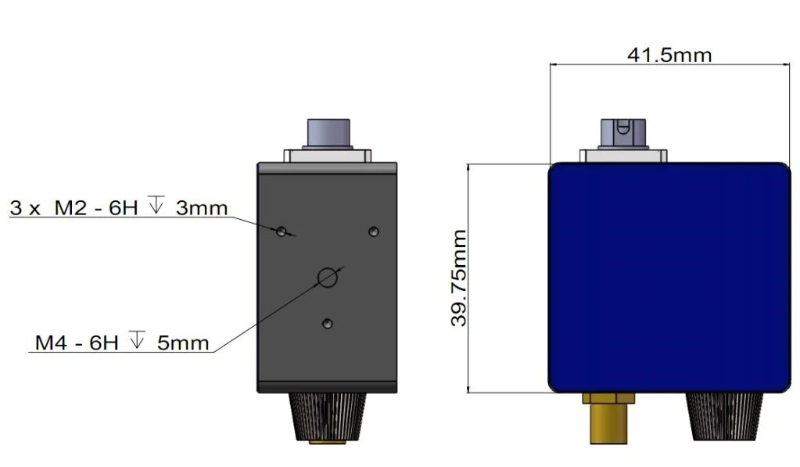

図4-1 バイアス検出器モジュールの機械的寸法図
