16Gbps FC DWDM SFP+トランシーバー、Cバンド、EML、40km到達距離

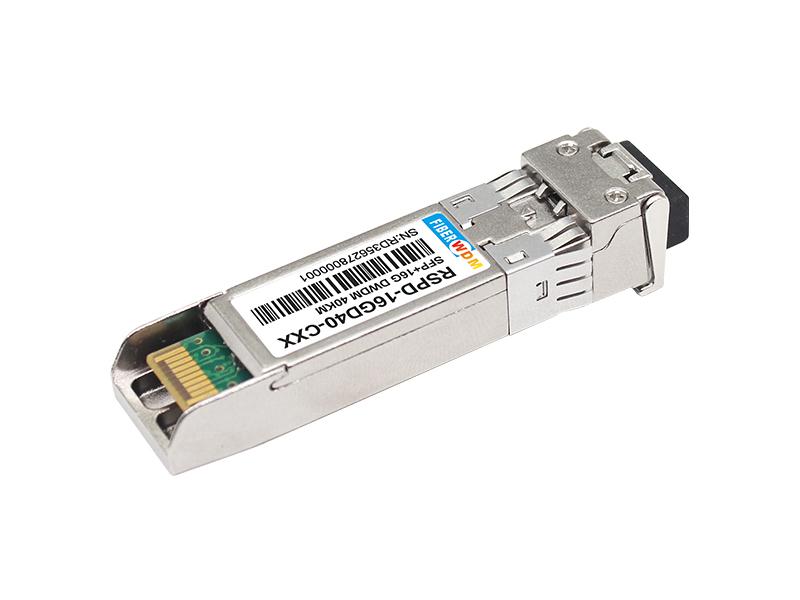

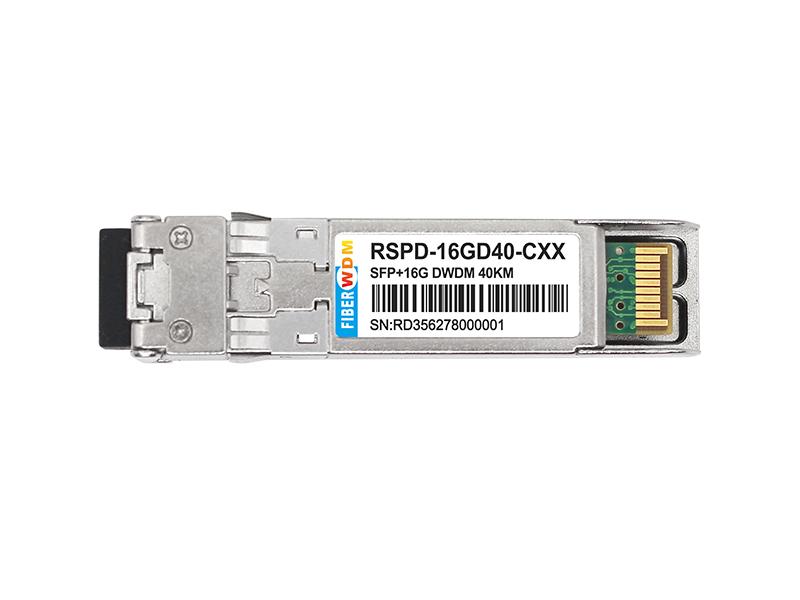

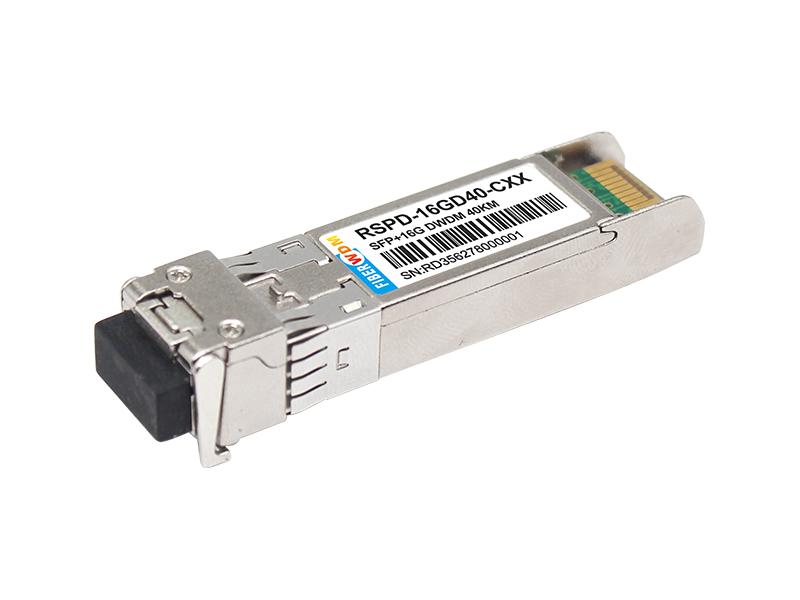

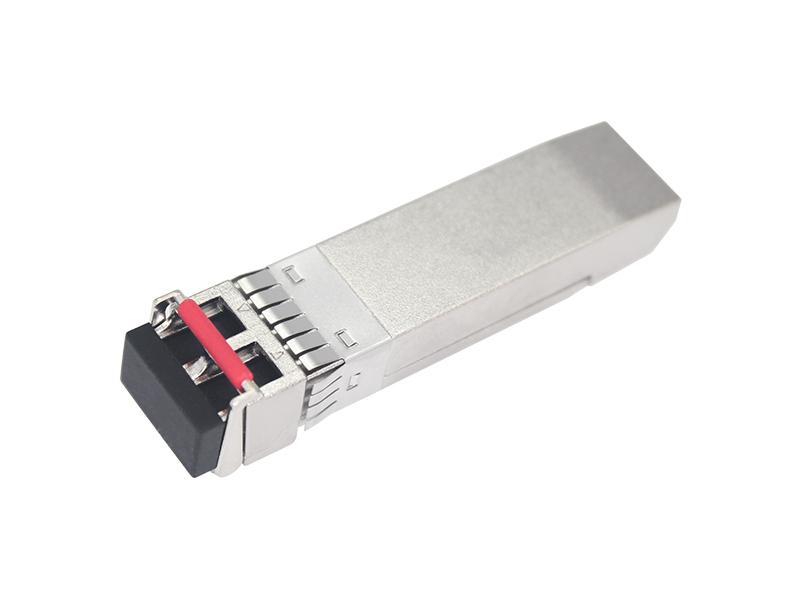

16Gbps FC DWDM SFP+トランシーバー、Cバンド、EML、40km到達距離 RSPD-16GD40-CXX

製品の特徴

• 最大16Gbpsのビットレートをサポート
• ホットプラグ可能なSFP+フットプリント
• DWDM EMLレーザーとPINフォトダイオード、最大40kmのSMF伝送
• SFP+ MSAおよびSFF-8472に準拠し、デュプレックスLCレセプタクルを備えています。
• RoHS対応
• 単一+3.3V電源
• リアルタイムデジタル診断モニタリング
• 動作ケース温度：標準：0～+70°C

アプリケーション

• 4.25/8.5/16G ファイバーチャネル
• その他の光リンク

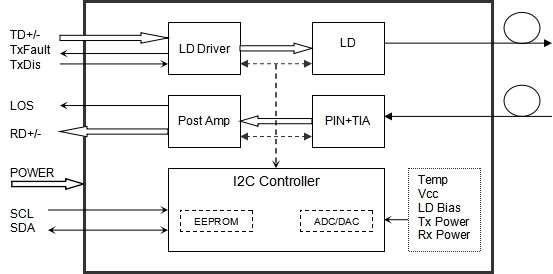

トランシーバーの機能図

絶対最大定格

推奨動作条件

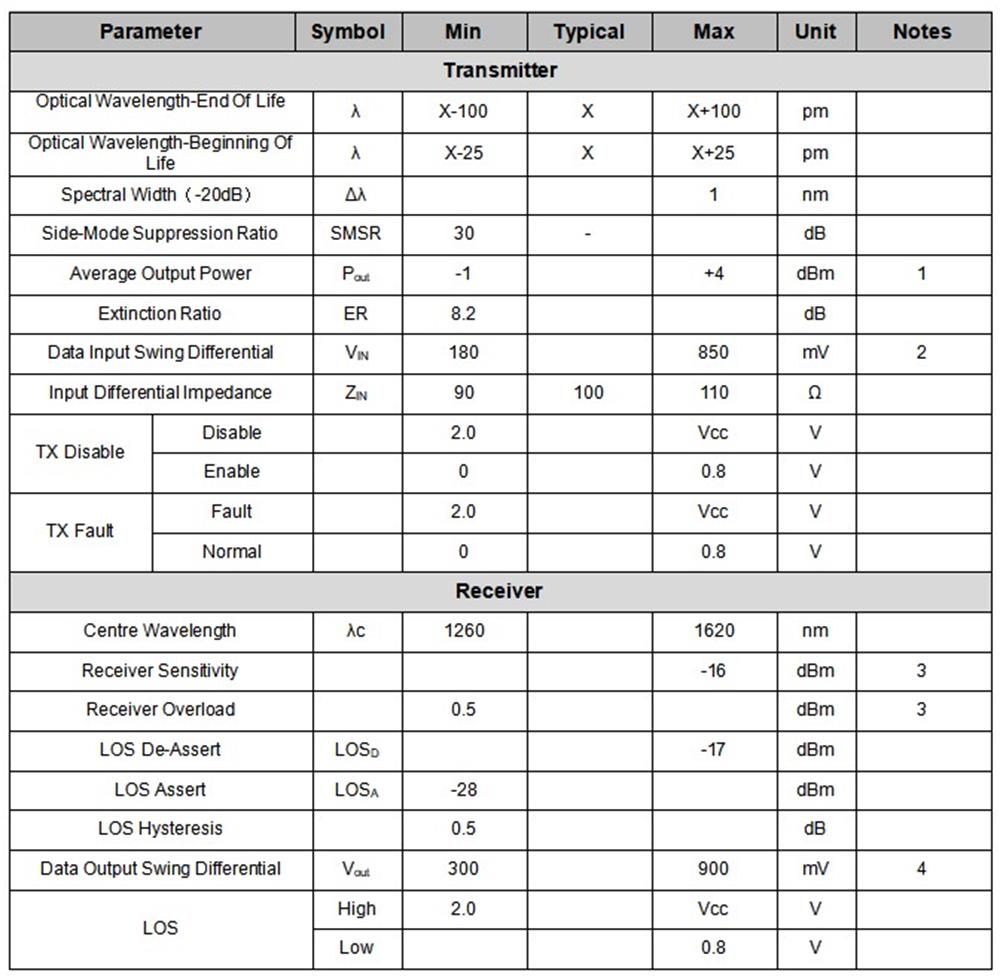

光学的および電気的特性

注:

1. 光パワーが SMF に送られます。

2. PECL 入力、内部で AC 結合および終端されています。

3. PRBS 2で測定 ³¹ -1 テストパターン @16000Mbps、BER ≤1×10 ^-12 。

4. 内部的にAC結合されています。

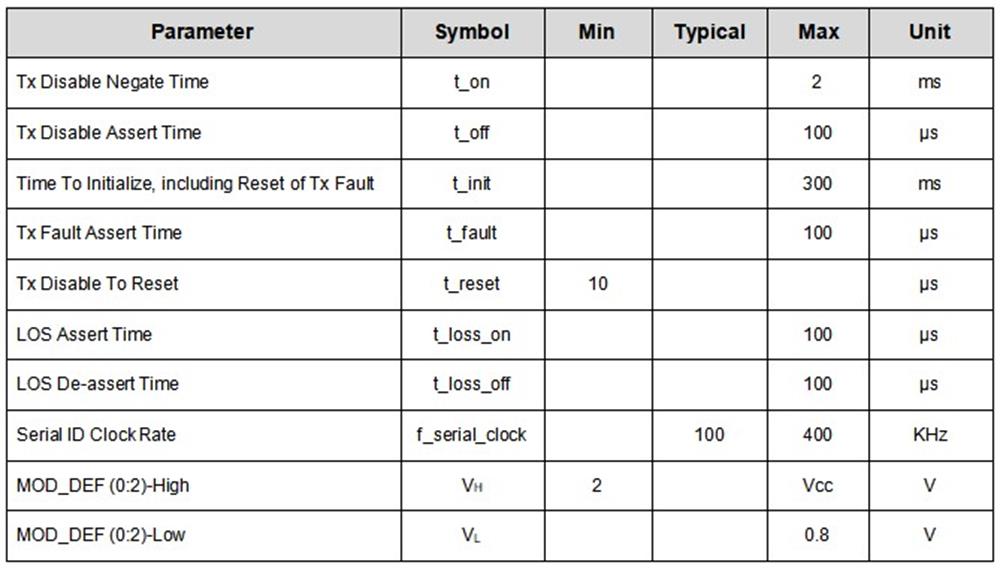

タイミングと電気

iDagnostics

デジタル診断メモリマップ

トランシーバーは、2 線式シリアル インターフェイス (SCL、SDA) によって、シリアル ID メモリの内容と現在の動作状態に関する診断情報を提供します。

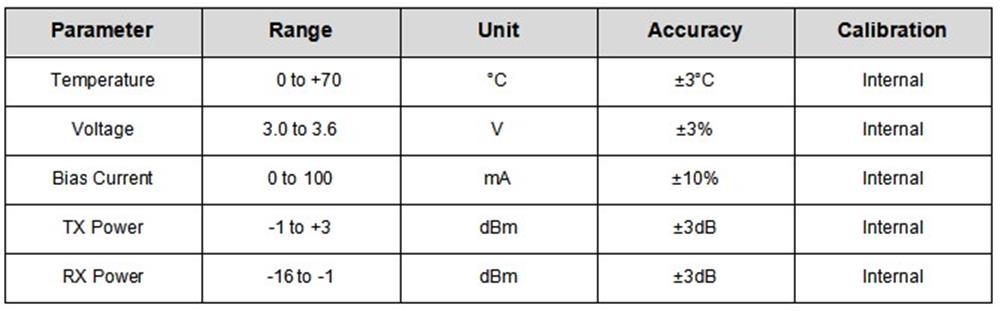

受信電力監視、送信電力監視、バイアス電流監視、電源電圧監視、温度監視など、内部キャリブレーションまたは外部キャリブレーションによる診断情報がすべて実装されています。

デジタル診断メモリマップの特定のデータ フィールドは次のように定義されます。

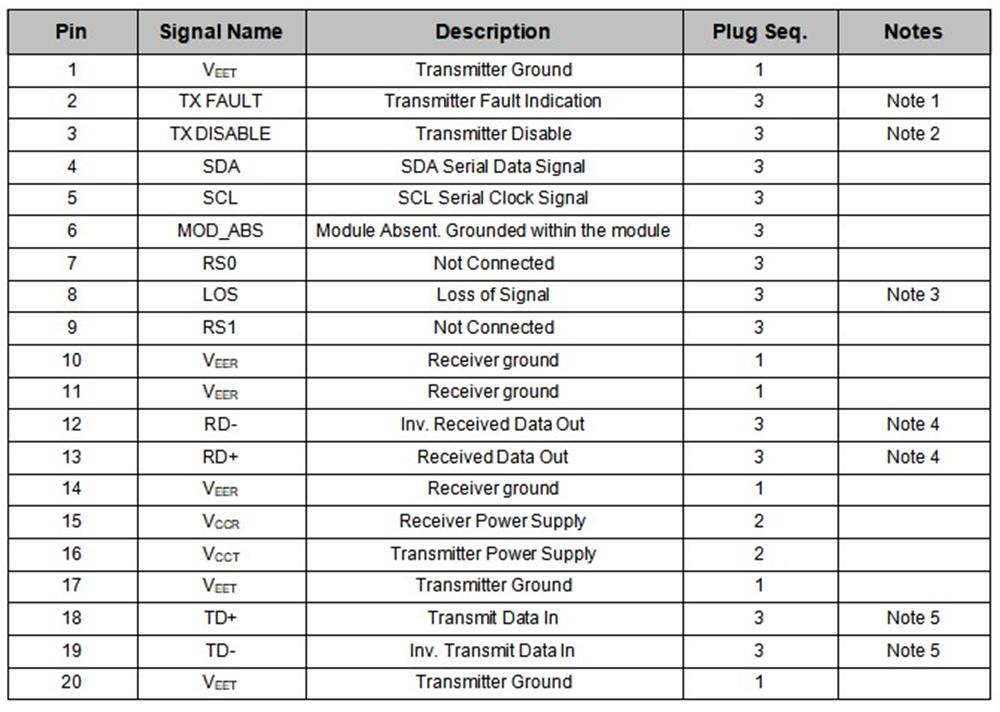

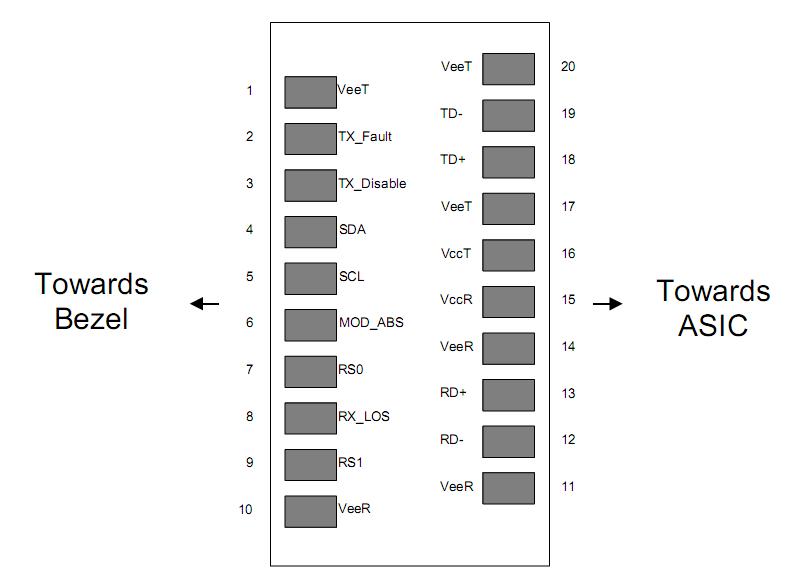

ピンの説明

注:

プラグ シーケンス: ホット プラグ時のピンの接続シーケンス。

1) TX Faultはオープンコレクタ出力です。ホストボード上の4.7k～10kΩの抵抗で2.0V～Vcc+0.3Vの電圧にプルアップする必要があります。ロジック0は通常動作を示し、ロジック1は何らかのレーザー障害を示します。Low状態では、出力は0.8V未満になります。

2) レーザー出力は、TDIS >2.0V またはオープンの場合は無効になり、TDIS <0.8V の場合は有効になります。

3) LOSはオープンコレクタ出力です。ホストボード上で4.7k～10kΩの抵抗で2.0V～3.6Vの電圧にプルアップしてください。ロジック0は通常動作、ロジック1は信号損失を示します。

4) RD-/+: これらは差動レシーバ出力です。内部的にAC結合された100Ω差動ラインであり、ユーザーSERDES側で100Ω（差動）で終端する必要があります。

5) TD-/+: これらは差動トランスミッタ入力です。モジュール内部で100Ω差動終端を備えたAC結合差動ラインです。

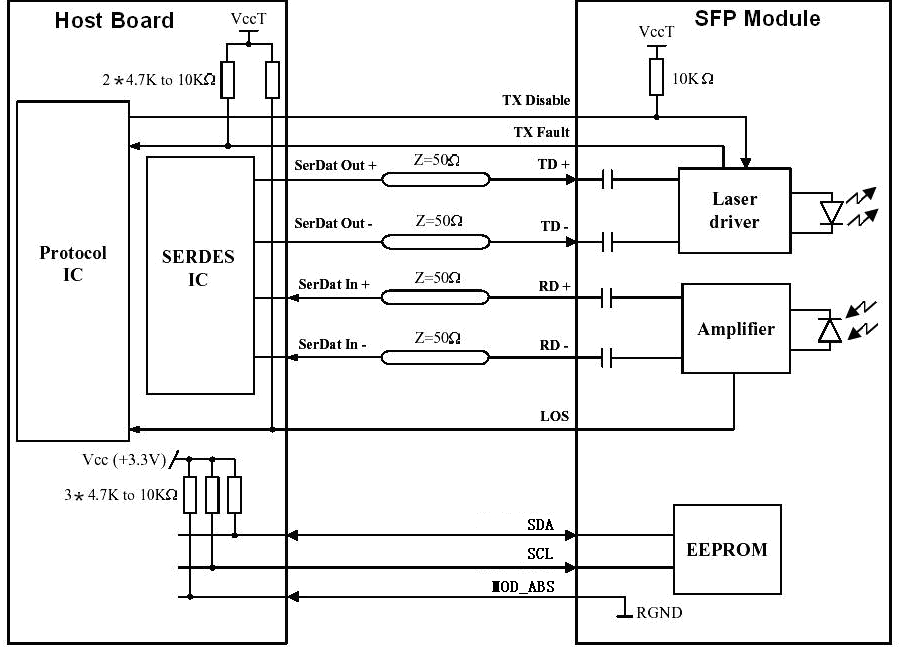

推奨インターフェース回路

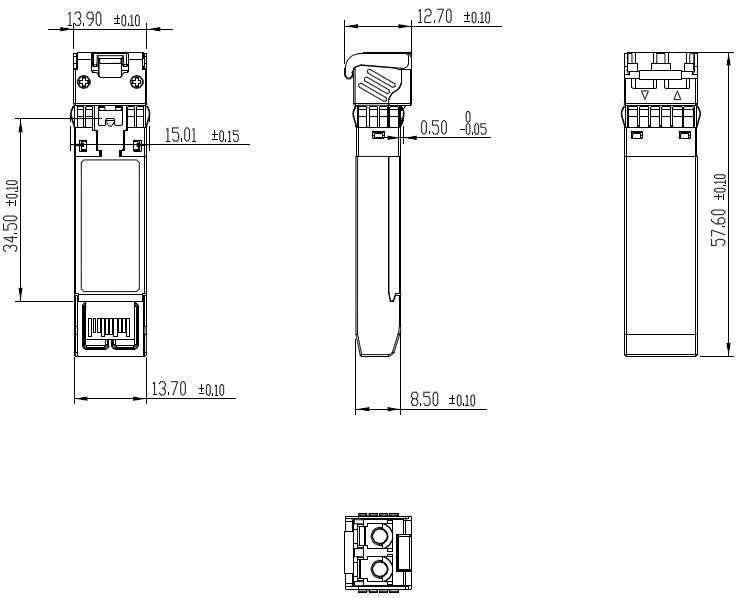

機械寸法

注文情報

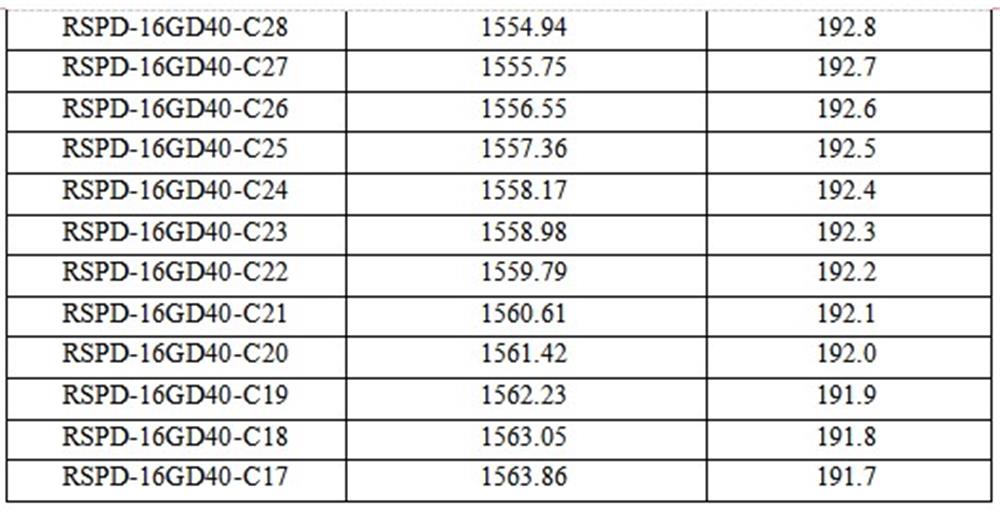

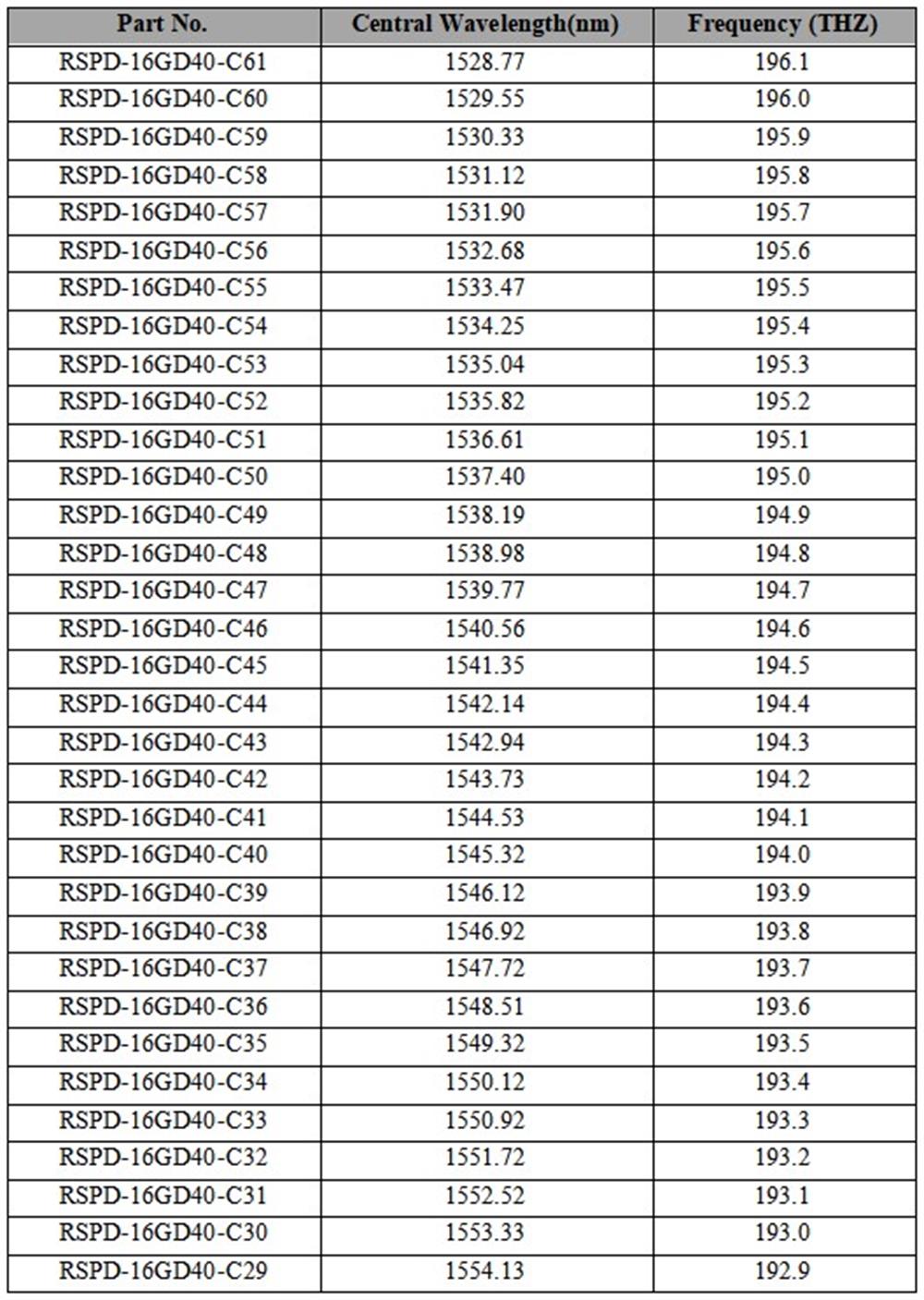

RSPD-16GD40-CXX XX: 100GHZ ITUグリッド波長
