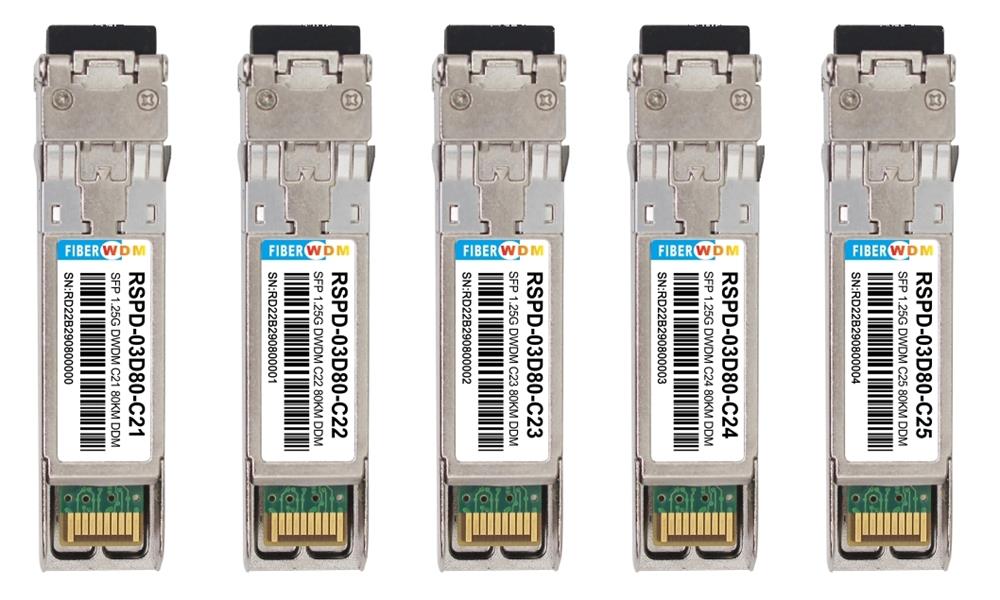

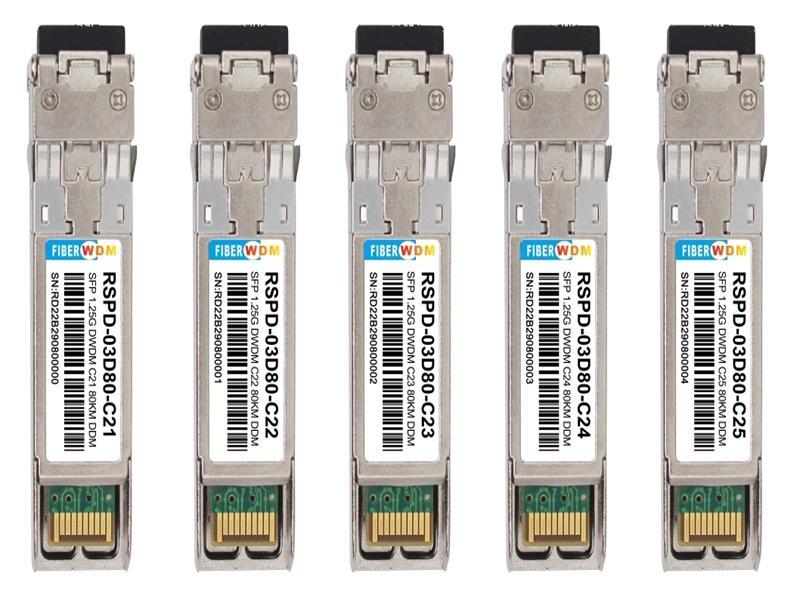

1.25Gb/s 80km DWDM SFPトランシーバー

1.25Gb/s 80km DWDM SFPトランシーバー

ホットプラグ対応、デュプレックスLC、+3.3V、100GHz、DWDM冷却DFB&PIN、シングルモード

特徴：

• ホットプラグ対応
• デュプレックスLCコネクタ
• 最大2.67Gb/sのデータレート
• 100GHz ITUグリッド、Cバンド
• DWDM COOLED DFB 送信機、PINTIA 光検出器
• SMFリンクは最大80kmまで接続可能
• SFF 8472デジタル診断監視インターフェースに準拠した管理仕様用の2線式インターフェース
• 電源電圧：+3.3V
• 消費電力<1.5W
• 温度範囲：0～70℃
• RoHS指令準拠

説明：

FIBERWDM社のRSPD-03D80-Cxxは、1.25Gb/sのシリアル光通信アプリケーション向けに設計された、非常にコンパクトな1.25Gb/s光トランシーバモジュールです。RSPD-03D80-Cxxは、1.25Gb/sのシリアル電気データストリームを2.67Gb/sの光出力信号に変換し、1.25Gb/sの光入力信号を1.25Gb/sのシリアル電気データストリームに変換します。高速2.67Gb/s電気インターフェースは、SFI規格に完全準拠しています。

高性能DWDM冷却DFB送信機と高感度PINTIA受信機は、最大80kmのリンクにおけるイーサネットアプリケーションに優れた性能を提供します。

SFPモジュールはSFF-8431、SFF-8432に準拠しています。デジタル診断機能は、SFF-8472で規定されている2線式シリアルインターフェースを介して利用可能です。

完全SFP規格準拠のフォームファクタにより、ホットプラグ対応、光ポートの容易なアップグレード、および低EMI放射を実現しています。

絶対最大定格

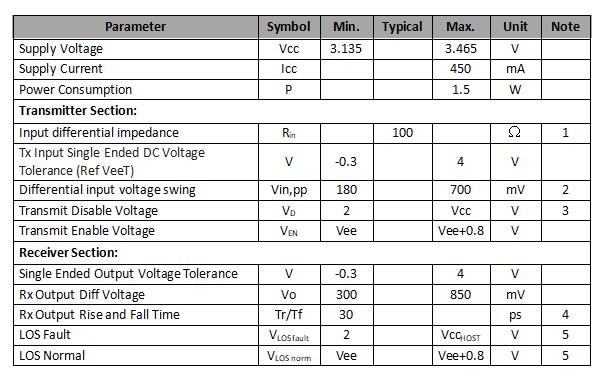

電気的特性（TOP = 0～70℃、VCC = 3.135～3.465ボルト）

注記：

1. TXデータ入力ピンに直接接続。ピンからレーザードライバICへACカップリング接続。

2. SFF-8431 Rev 3.0に準拠

3. 100オームの差動終端に接続します。

4. 20%～80%

5. LOSはオープンコレクタ出力です。ホストボード上で4.7kΩ～10kΩのプルアップ抵抗で接続する必要があります。正常動作時は論理0、信号損失時は論理1となります。最大プルアップ電圧は5.5Vです。

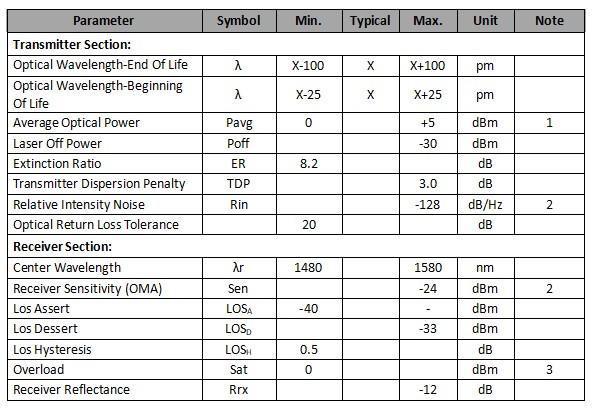

光学パラメータ（TOP = 0～70℃、VCC = 3.135～3.465ボルト）

注記：

1. 平均電力値は参考情報としてのみファイバーチャネル

2. 12dBの反射。

3. OMAで規定された受信機の過負荷、および最悪の総合的ストレス条件下における過負荷。

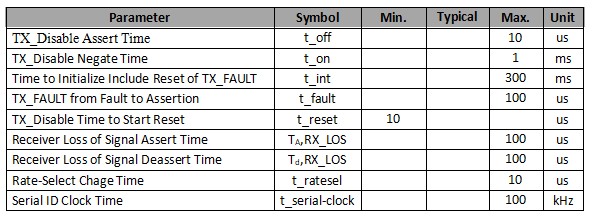

タイミング特性

ピン割り当て

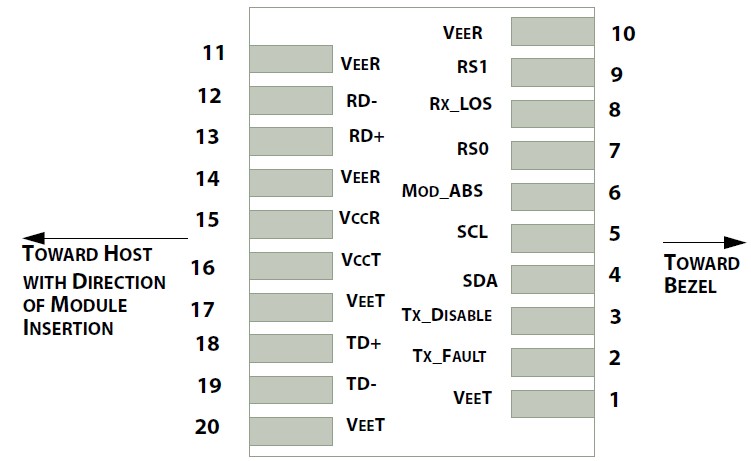

ホストボードコネクタブロックのピン番号と名称の図

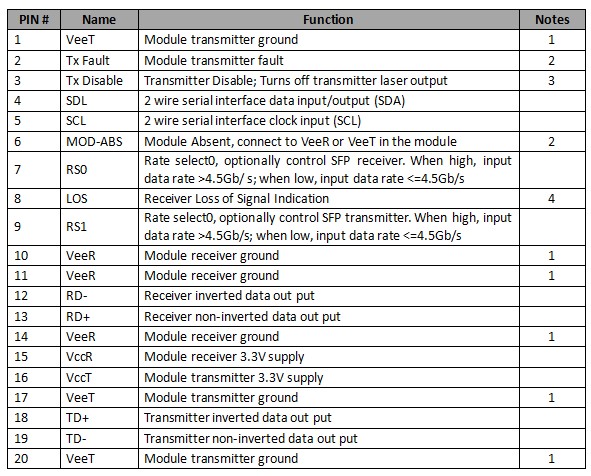

ピン機能の定義

注記：

1. モジュールの接地ピンは、モジュールケースから絶縁されていなければならない。

2. このピンはオープンコレクタ/ドレイン出力ピンであり、ホストボード上の Host_Vcc に 4.7K～10KΩ でプルアップする必要があります。

3. このピンは、モジュール内のVccTに4.7K～10KΩでプルアップする必要があります。

4. このピンはオープンコレクタ/ドレイン出力ピンであり、ホストボード上の Host_Vcc に 4.7K～10KΩ でプルアップする必要があります。

SFPモジュールEEPROM情報と管理

SFPモジュールは、SFP-8472で定義されている2線式シリアル通信プロトコルを実装しています。SFPモジュールのシリアルID情報とデジタル診断モニタ（DDM）パラメータは、I2Cインターフェースを介してアドレスA0hとA2hからアクセスできます。メモリのマッピングは表1に示されています。詳細なID情報（A0h）は表2に、DDM仕様はアドレスA2hに記載されています。メモリマップとバイト定義の詳細については、SFF-8472「光トランシーバー用デジタル診断モニタリングインターフェース」を参照してください。DDMパラメータは内部的に校正されています。

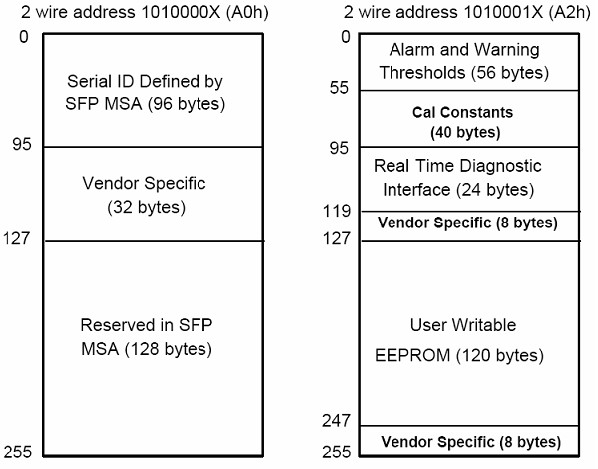

表1. デジタル診断メモリマップ（特定データフィールドの説明）

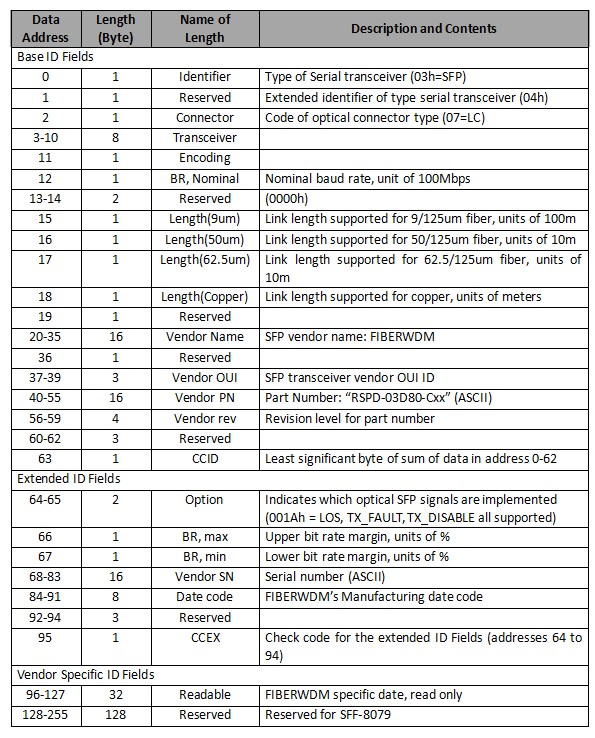

表2 - EEPROMシリアルIDメモリの内容（A0h）

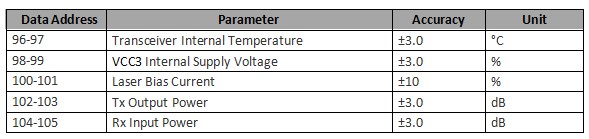

デジタル診断モニターの特性

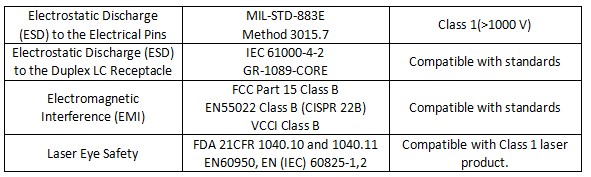

規制遵守

RSPD-03D80-Cxxは、国際的な電磁両立性（EMC）および国際的な安全要件と規格に準拠しています（詳細は後述の表を参照）。

推奨回路

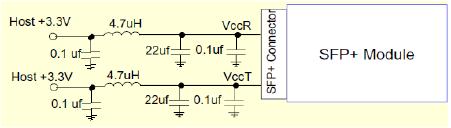

推奨ホストボード電源回路

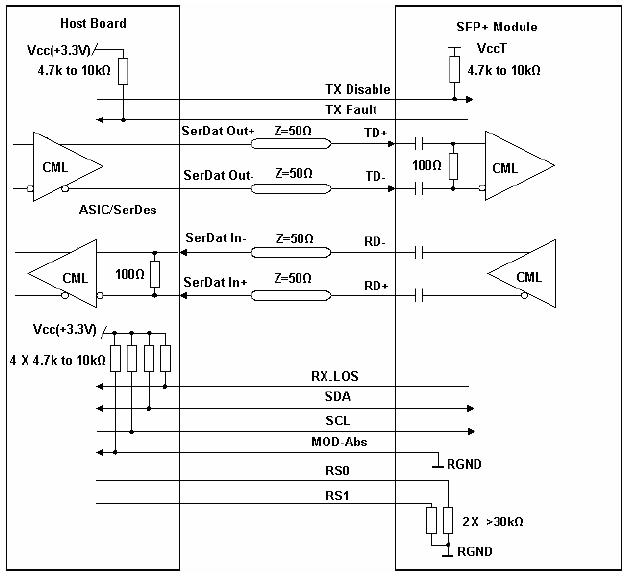

推奨高速インターフェース回路

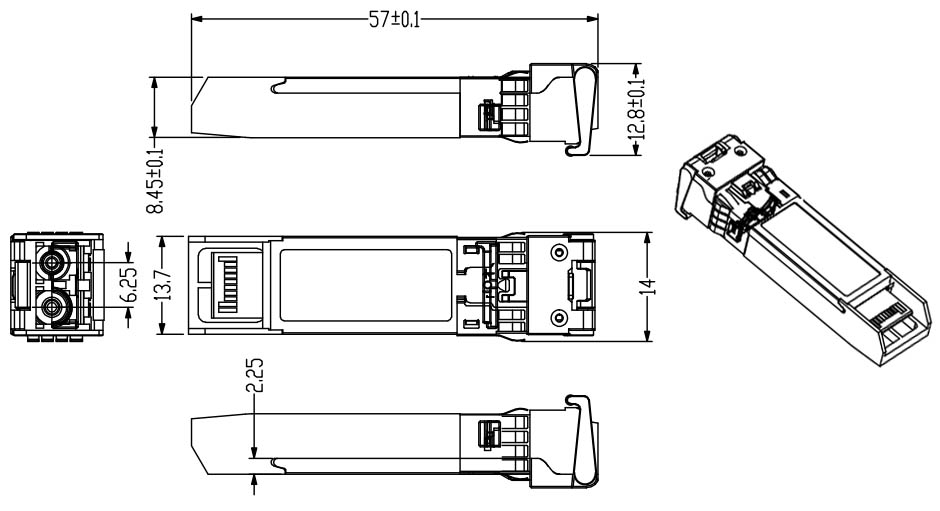

機械的寸法

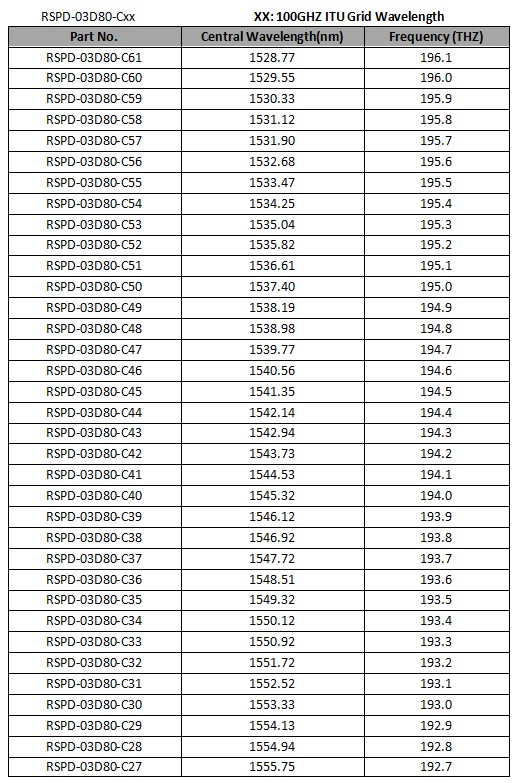

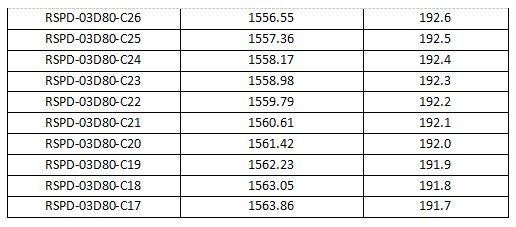

注文情報：
